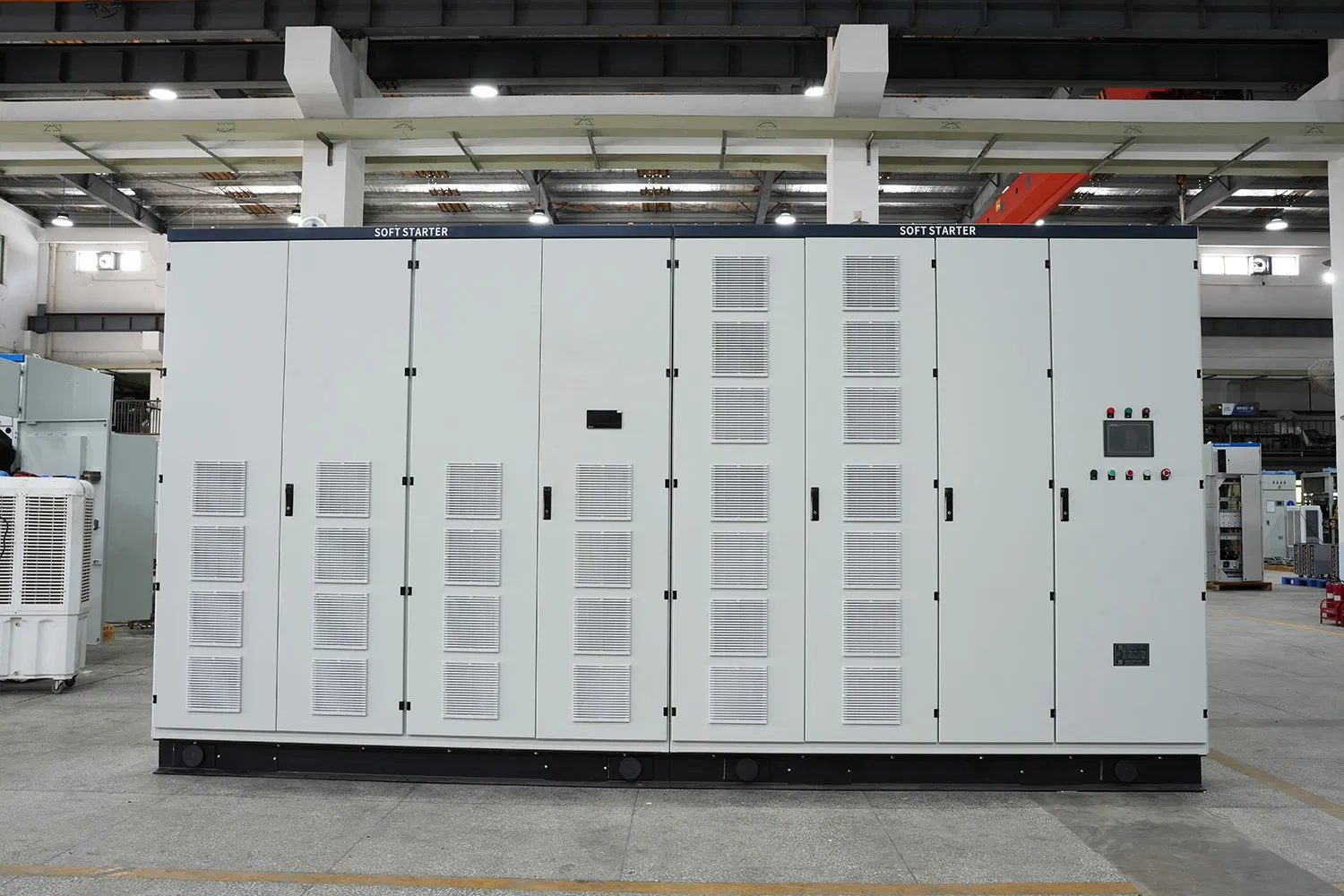

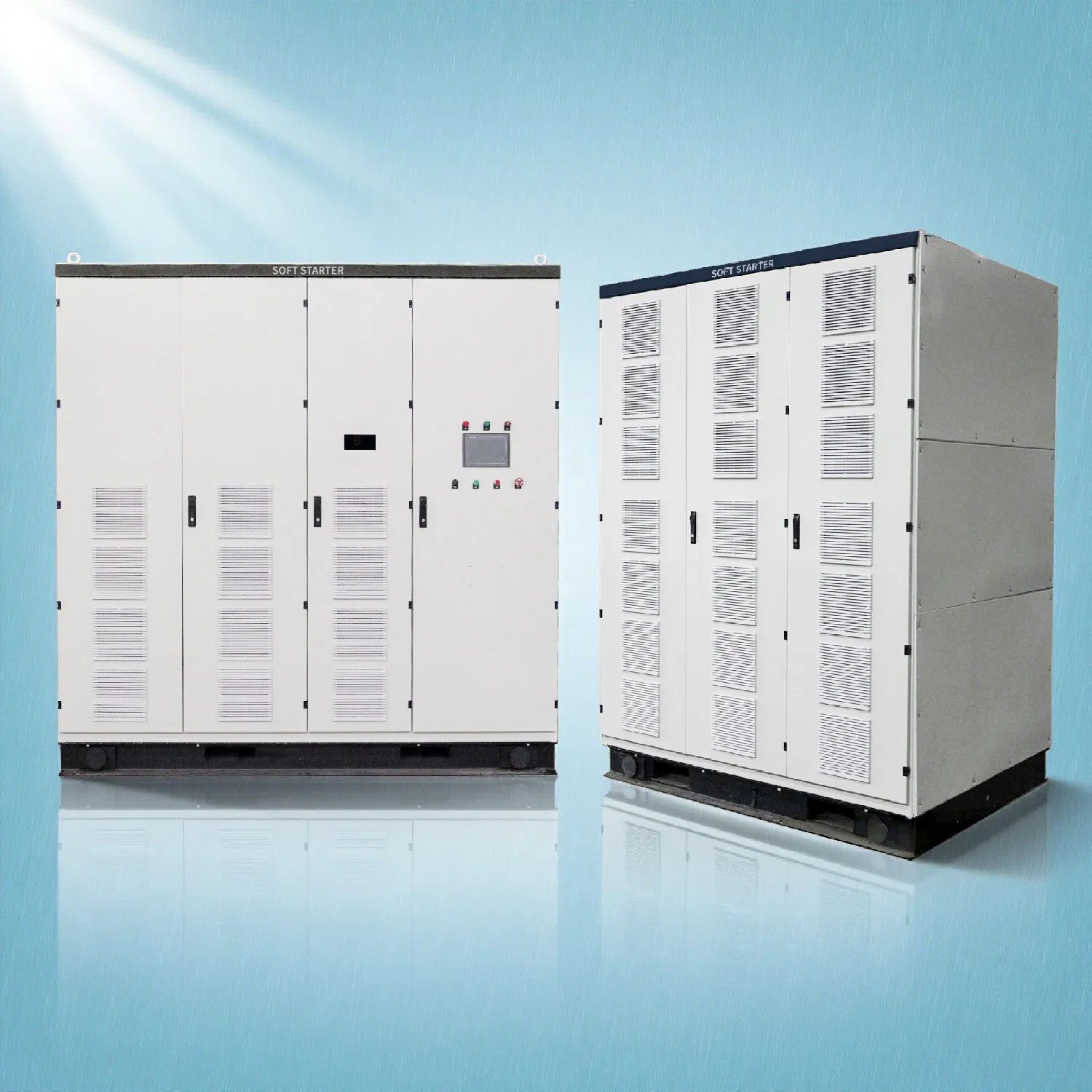

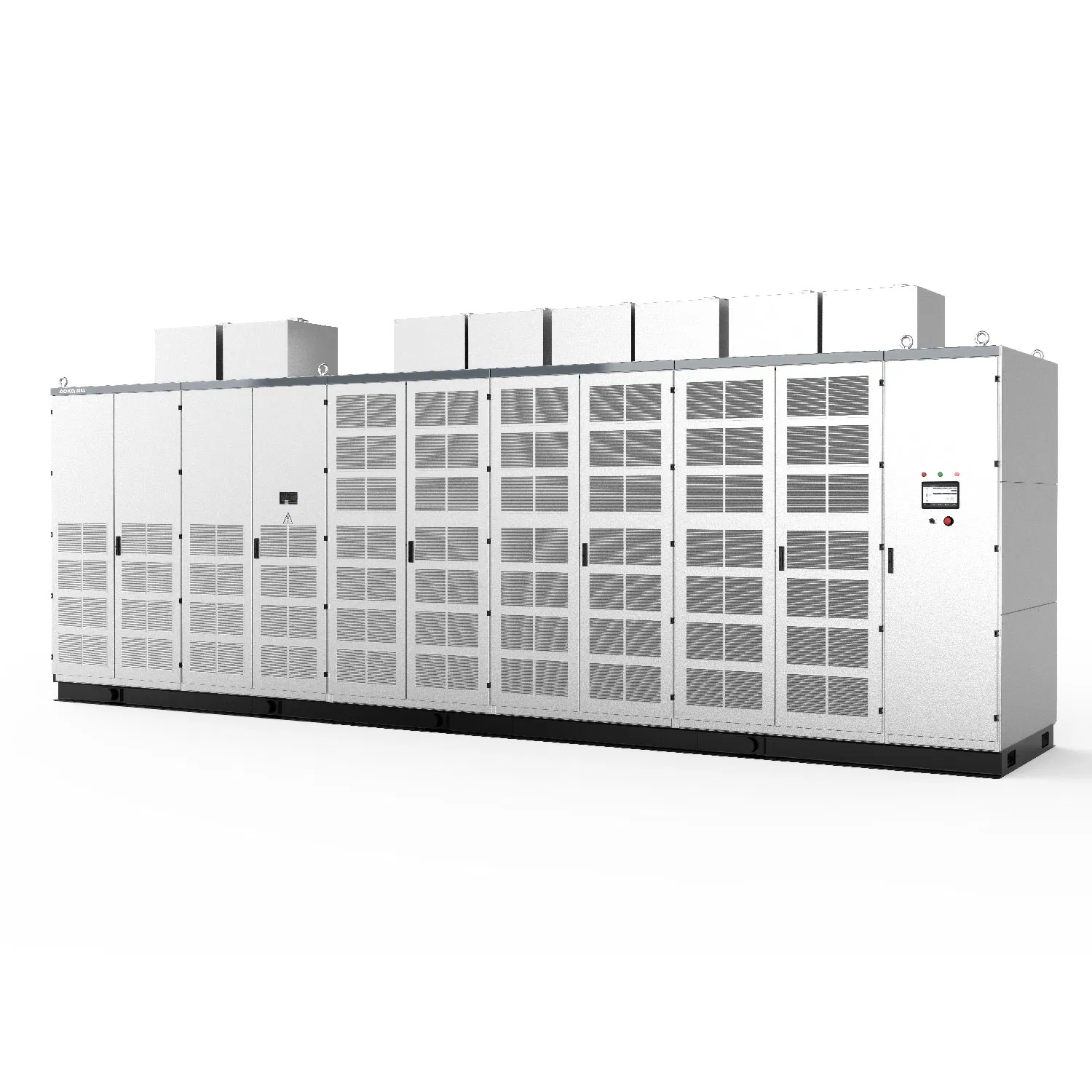

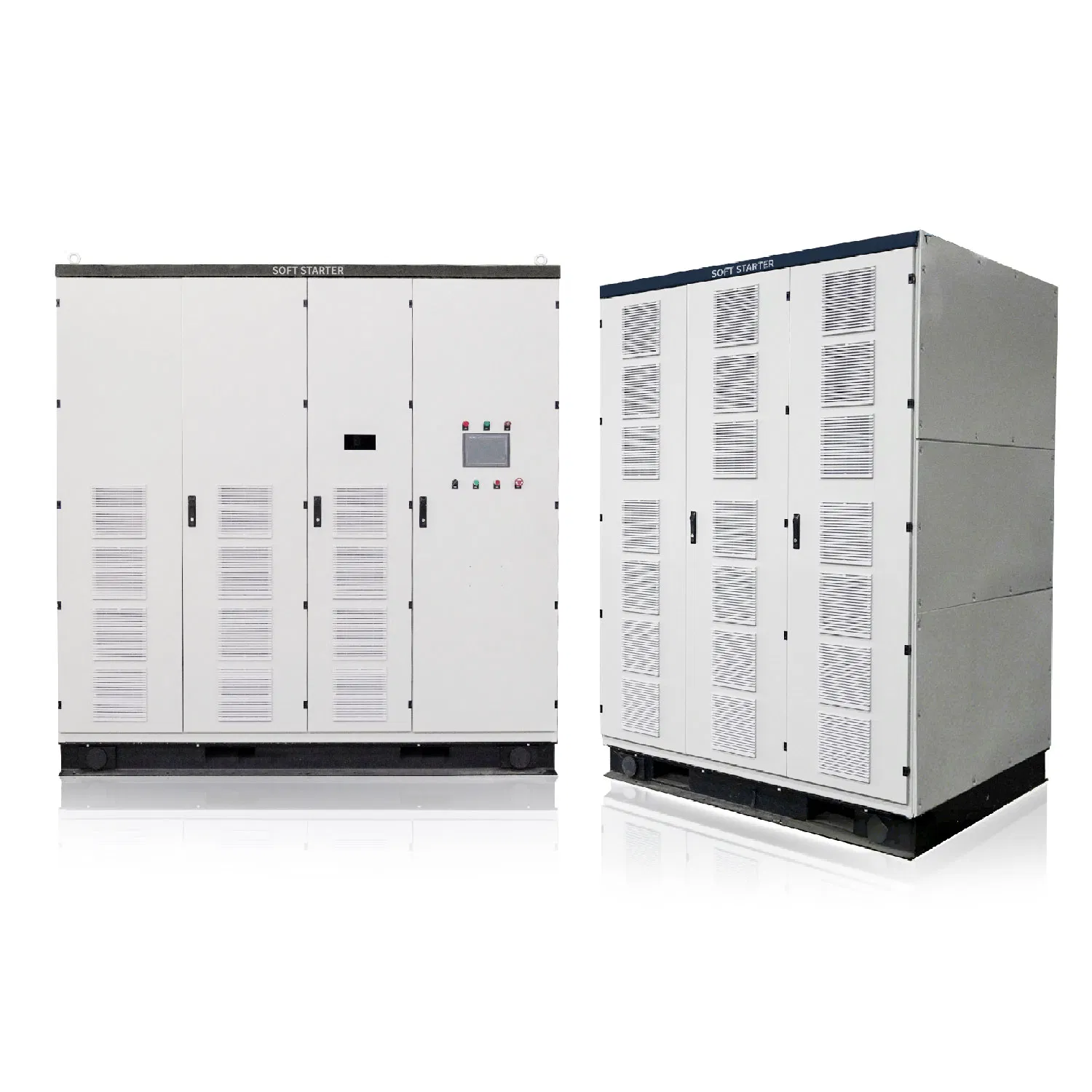

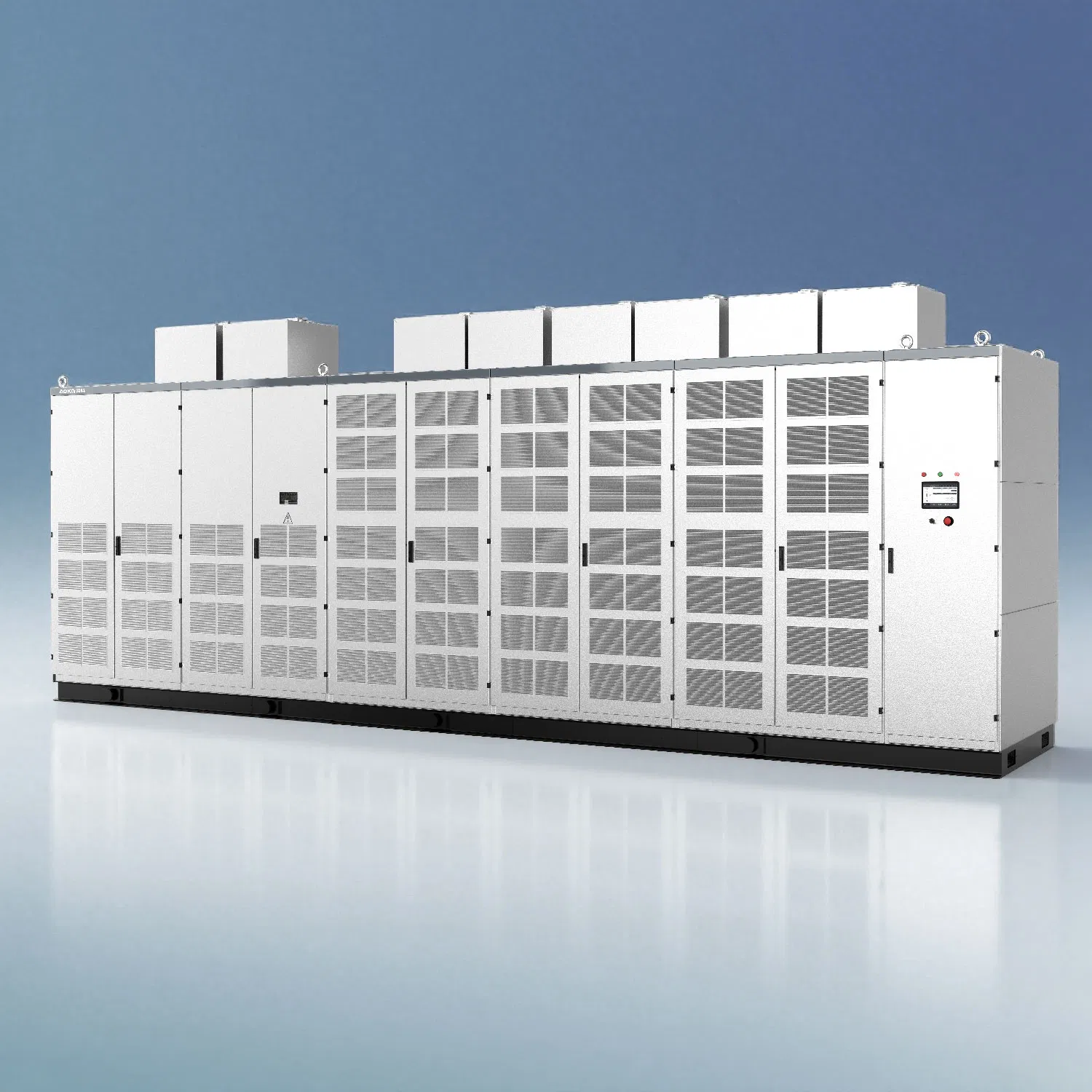

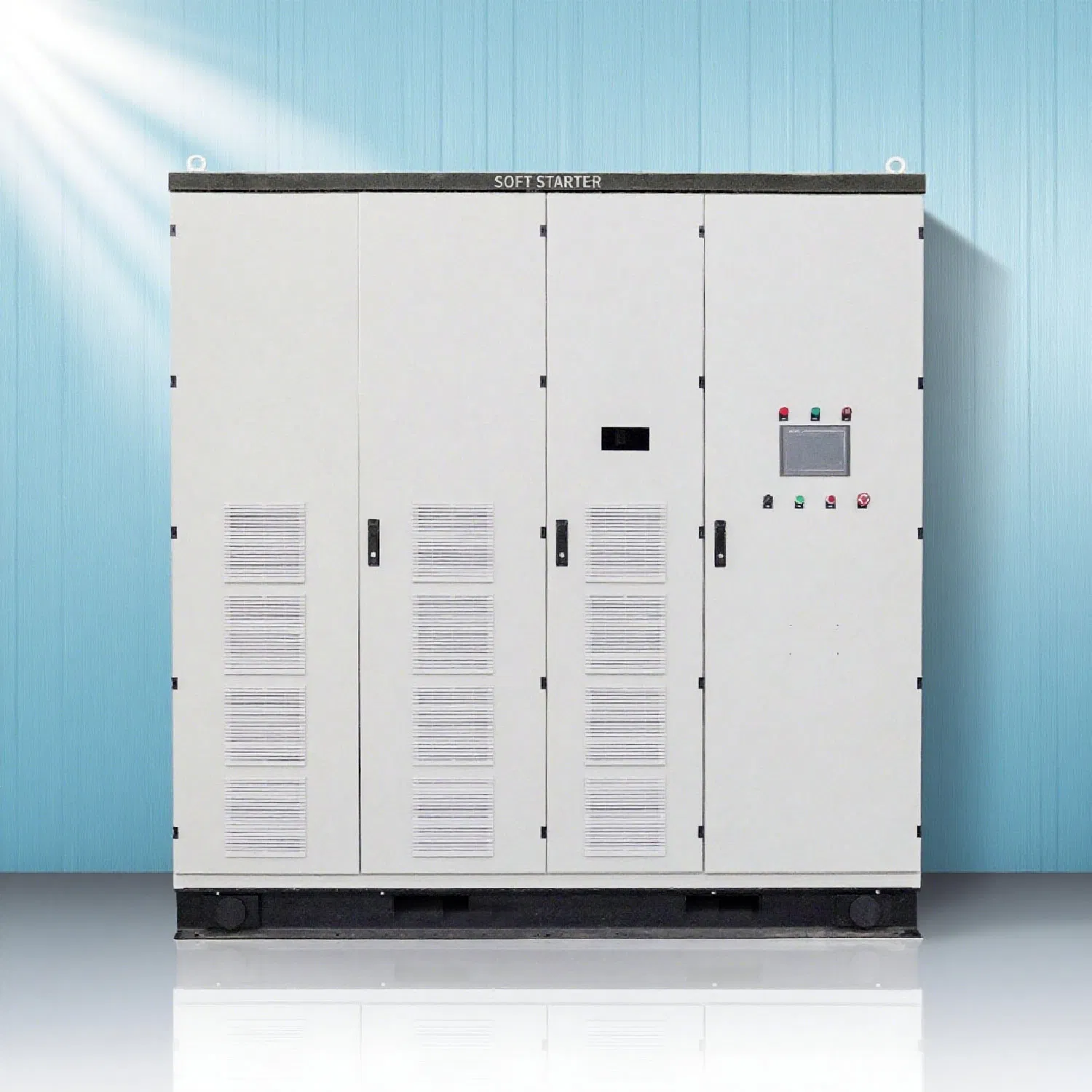

Arrancador suave incorporado de fase de alta calidad e inteligente 1125kw 4500kw 6V 3 con bypass

1 / 5

Arrancador suave incorporado de fase de alta calidad e inteligente 1125kw 4500kw 6V 3 con bypass

Personalización:	Disponible
Aplicación:	Transductor de Fase Tres
Tipo de salida:	Tres Vías

Enviar consulta

Descripción del Producto

Visión General
Característica del producto
Certificaciones
Embalaje y entrega

Información Básica

No. de Modelo. FH-22

Principio del trabajo V / F Control del Transductor

Modo de cambio Control de PWM

Principal Tipo de circuito Tensión

Voltaje de fuente de alimentación High Voltage Drive de frecuencia variable

Enlace de la Transformación AC-DC-AC Drive de frecuencia variable

Naturaleza de alimentación de CC Tensión Drive de frecuencia variable

Función Tipo simple

Potencia 1500kw-20000kw

Motor de CA 50-60hz

Color blanco con azul

Instalación vertical

Rango de tensión 2-15kv ac

Paquete de Transporte caja de madera

Especificación 980*1700*2550

Origen China

Código del HS 8504409990

Capacidad de Producción 200PC/M

Descripción de Producto

⚙️ Detalles del producto

Adopta la tecnología de arranque suave onda a onda, controlando siempre la corriente de arranque por debajo de la corriente nominal del motor, reduciendo significativamente la demanda de capacidad de red durante el arranque del motor en comparación con otros dispositivos de arranque suave de bajada.
Factor de potencia de entrada > 0,95 (carga > 20%), no se necesitan dispositivos auxiliares, proporcionando tensión y corriente sinusoidal de alta calidad durante el proceso de arranque del motor.
Un sistema de respuesta rápida y fiable construido sobre una plataforma de control ARM, DSP y FPGA de alta velocidad.
Diseño estructural patentado, alta integración, tamaño de gabinete compacto y alta densidad de potencia.
Arranque suave y estable a velocidad nominal, minimizando el impacto mecánico en el motor y la carga durante el arranque, prolongando la vida útil mecánica y los ciclos de mantenimiento, reduciendo de forma eficaz los costes del ciclo de vida.
Facilita la distribución razonable de fuentes de calor mediante tecnología de simulación por ordenador, optimizando el diseño estructural mediante diversos análisis de condiciones extremas, análisis de elementos finitos eléctricos fuertes y análisis de simulación de estructuras topológicas.

📊 Especificación

Condiciones de trabajo
Rango de tensión	6~10kV AC
Potencia de motor compatible	1500kW~50000kW
Eficiencia del sistema	>97%
Factor de potencia	Factor de potencia del lado de la rejilla ≥0,96
Frecuencia nominal de entrada	50Hz, ±5%
Resolución de frecuencia	0,01HZ
Frecuencia de salida máxima	120HZ
Precisión de frecuencia de salida	Frecuencia máxima de ±0,1%
Precisión de velocidad	±0,5%
Requisitos de carga	Motor de inducción de jaula de ardilla trifásica, Motor sincrónico, Motor rotor bobinado
Corriente de arranque	Al arrancar con carga nominal o por debajo, la corriente de arranque ≤ 1 veces la corriente nominal del motor
Alimentación de control	El usuario proporciona 220V AC
Método de enfriamiento	Enfriamiento forzado de aire
Ubicación de la instalación	Instalación en interiores (sin polvo conductor, sin vibraciones graves)
Condiciones ambientales	Temperatura ambiente: -20℃~+50℃
	Humedad relativa: 5%~95% sin condensación
	Altitud inferior a 1500 metros (puede desacelerarse para su uso por encima de 1500 metros)
Establecer parámetros
Tiempo de aceleración y desaceleración	0,1s ~ 3600s ajustable
Parámetros de protección	Ajustable
Método de inicio	Ajustable (local, botón, mando a distancia, combinación)
Funciones de protección
Capacidad de sobrecarga de corriente	1% de corriente nominal para 150 minutos, 1% de corriente nominal para 125 segundos
Desequilibrio de tensión de entrada	Grado de desequilibrio fijo predeterminado
Desequilibrio de tensión de salida	Grado de desequilibrio fijo predeterminado
Función de detección
Detección de corriente	Corriente de fase
Detección de tensión	Tensión de entrada y de salida de la fuente de alimentación
Interfaz de comunicación
Interfaz de comunicación	Interfaz RS-485 e interfaz Profibus opcional
Interfaz de funcionamiento
Pantalla LCD	Pantalla en chino/inglés, que muestra varios Estados y parámetros de ajuste
Teclado	Teclado de membrana
Luces indicadoras de estado	Incluye: Alimentación, inicio, funcionamiento, fallo
Función de memoria
Registro de eventos	Los eventos históricos pueden ser registrados

Característica del producto

Adopta la tecnología de arranque suave onda a onda, controlando siempre la corriente de arranque por debajo de la corriente nominal del motor, reduciendo significativamente la demanda de capacidad de la red en comparación con otros tipos de arrancadores suaves de bajada.
Factor de potencia de entrada > 0,95 (carga > 20%); tensión y corriente sinusoidal de alta calidad durante el arranque del motor sin necesidad de dispositivos auxiliares.
Un sistema fiable construido sobre una plataforma de control ARM, DSP y FPGA de alta velocidad para una respuesta rápida.
Diseño estructural protegido por patente con alta integración, tamaño de gabinete compacto y alta densidad de potencia.
Arranque suave y estable a velocidad nominal, minimizando los golpes mecánicos al motor y la carga durante el arranque, prolongando la vida útil mecánica y los intervalos de mantenimiento, y reduciendo de forma eficaz los costes operativos.
Facilita la distribución racional de las fuentes de calor a través de la tecnología de simulación por ordenador, optimizando el diseño estructural a través de varios análisis de condiciones límite, análisis de elementos finitos eléctricos fuertes y análisis de simulación de estructuras topológicas.

Certificaciones

Embalaje y entrega

Perfil de la empresa

Fabricante profesional de arrancadores suaves y variadores de frecuencia desde 1998, posee la certificación ISO y CE con más de 80 patentes que demuestran la innovación de la industria. Nuestra producción anual proyectada de 30 millones de unidades refleja un crecimiento constante. Un riguroso control de calidad garantiza la fiabilidad del producto mediante pruebas de PCBA, pruebas de envejecimiento inteligentes y validación de media tensión 10kV. Comprometidos con las demandas globales, apoyamos colaboraciones mundiales con infraestructura de producción avanzada, incluyendo salas limpias protegidas contra ESD y plataformas de montaje modulares. Nuestros productos se han distribuido en Europa, el sudeste asiático, Oriente Medio, Sudamérica y África, sirviendo a diversos mercados industriales a través de asociaciones localizadas.

Preguntas Frecuentes

❓ Q1: ¿Cuáles son los principales beneficios de los arrancadores suaves?

Reducen la corriente de partida y el estrés mecánico en el motor y la carga durante el arranque.

❓ Q2: ¿Cómo funcionan los arrancadores suaves de alta tensión?

Controlan la tensión de alimentación del motor de forma gradual utilizando tiristores de manera controlada.

❓ Q3: ¿Cómo se gestiona el soporte técnico y garantía del equipo?

El servicio de soporte y la garantía se procesan a través de los canales de asistencia autorizados, proporcionando una respuesta y diagnóstico eficaces.

❓ Q4: ¿Qué rango de tensión y potencia de motor soportan estos arrancadores?

Son compatibles con un rango de tensión de 6~10kV AC y admiten motores con potencias que van desde los 1500kW hasta los 50000kW.

❓ Q5: ¿Qué interfaces de comunicación e idioma están disponibles?

Incorpora una pantalla LCD con soporte para chino e inglés, teclado de membrana, y ofrece de serie la comunicación a través de interfaz RS-485 con opción de ampliación a Profibus.

❓ Q6: ¿Cuáles son las condiciones óptimas para la instalación del gabinete?

Se recomienda la instalación en interiores, en zonas libres de polvo conductor y sin vibraciones graves. Soporta temperaturas de funcionamiento de -20℃ a +50℃ y humedad relativa del 5% al 95% sin condensación.
