1 / 5

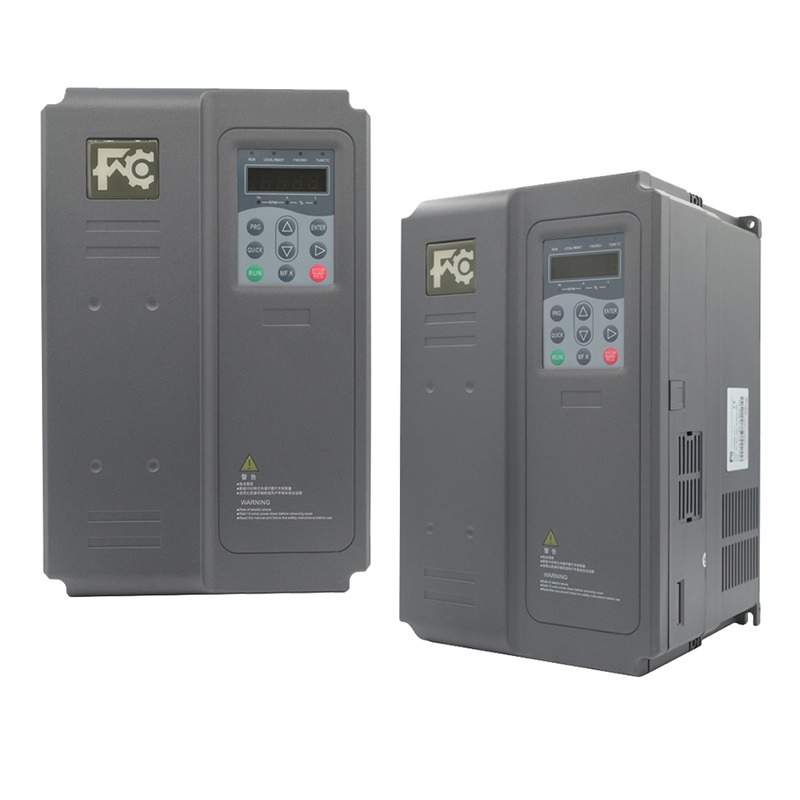

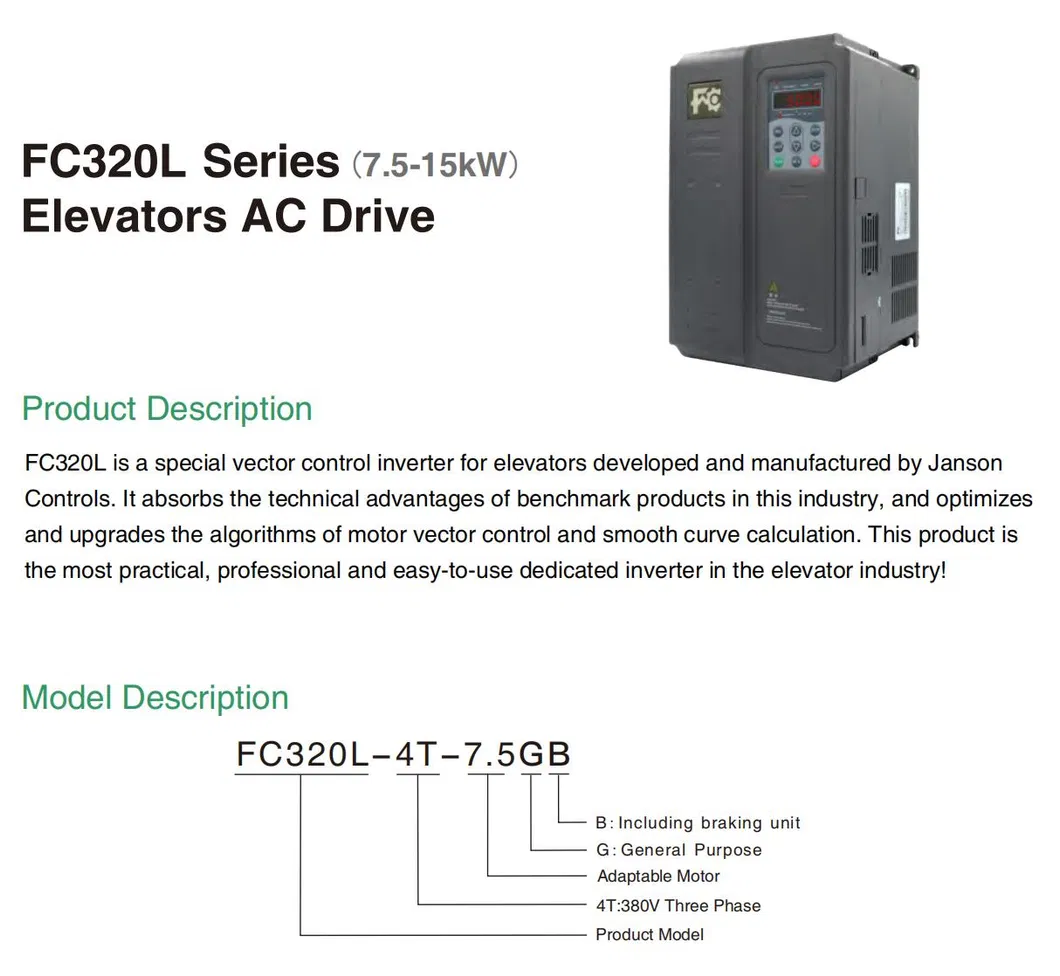

| Especificaciones básicas | |
|---|---|
| frecuencia de la portadora | 2kHz~16kHz; según las características de carga, la frecuencia de la portadora se ajusta automáticamente |
| Resolución de frecuencia de entrada | Ajuste digital: 0,01Hz Ajuste analógico: Frecuencia máxima × 0,1% |
| Precisión de frecuencia de salida | Ajuste digital: Frecuencia máxima × ±0,01% Ajuste analógico: Frecuencia máxima × ±0,01% |
| Método de control | Control vectorial de bucle abierto (SVC)/control vectorial de bucle cerrado (VC)/control VF |
| Par de arranque | 0,5Hz/180% (SVC); 0Hz/200% (FVC) |
| Gama de velocidad | 1:100(SVC)/1:1000(FVC) /1:50 (V/F) |
| Precisión de velocidad constante | ±0,5% (SVC) ±0,05% (FVC) |
| Capacidad de sobrecarga | 60% de corriente nominal durante 180 segundos; 1% de corriente nominal durante 150 segundos. |
| Sintonización del motor | Sintonización con carga; sintonización sin carga |
| Curva de aceleración y desaceleración | Métodos de aceleración y deceleración lineal o de curva S; cuatro conjuntos de tiempo de aceleración y deceleración y cuatro conjuntos de ajustes de curva S; varias combinaciones |
| Control de mantenimiento | Puede especificarse por cualquier número de velocidades |
| Funcionamiento de varias velocidades | Realice un funcionamiento de hasta 8 velocidades |
| Regulador de tensión automático (AVR) | Cuando la tensión de red cambia, puede mantener la tensión de salida constante automáticamente |
| Pantalla y funcionamiento | |
| Pantalla LED | Puede mostrar la frecuencia de ajuste, la frecuencia de salida, la tensión de salida, la corriente de salida y otros parámetros |
| Copia de parámetros | Copia rápida de parámetros con el panel de control LED |
| Función de protección | Detección de cortocircuito en el encendido, protección de pérdida de fase de entrada y salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión 40 tipos de protección |
| Bloqueo de teclas y selección de funciones | Realizar el bloqueo parcial o completo de las claves, y definir el alcance de acción de algunas claves para evitar el uso indebido |
| Personalización | |
| Autoprueba de seguridad de equipos periféricos de encendido | Puede realizar la detección de seguridad de equipos periféricos como la conexión a tierra, cortocircuito, etc. |
| Fallo de alimentación funcionamiento de emergencia | Implementación sencilla y conveniente del plan de operación de emergencia |
| Protección contra sobrevelocidad | Función de protección contra sobrevelocidad del elevador integrada; varias opciones de acción |
| Juzgar la desviación de velocidad | Función de detección de desviación de velocidad integrada; descubra los posibles peligros ocultos de los elevadores a tiempo |
| Función de desplazamiento forzado | Tiene la función de detección de cambio de velocidad forzado; puede prevenir eficazmente que el elevador ruede hacia arriba y cuclillas en la parte inferior |
| Función de acoplamiento directo | Combinado con comandos de acoplamiento directo para un funcionamiento sin rastreo |
| Detección de temperatura del motor | Juzgue a tiempo la temperatura del motor para eliminar los posibles riesgos de seguridad |
| Iniciar compensación | Tres métodos de compensación de par de arranque: Analógico, digital, sin pesaje |
| Botón RÁPIDO | Menú contextual definido por el usuario |
| Control de temporización | Función de control de temporización cómoda |
| Características de entrada y salida | |
| Ejecute Command Channel | Dos canales: Panel de operaciones dado, terminal de control dado |
| Fuente de frecuencia | 4 fuentes de frecuencia: referencia digital, referencia de velocidad múltiple, referencia de tensión analógica 1 y referencia de tensión analógica 2 |
| Terminal de entrada | 10 terminales de entrada digital, uno de los cuales puede usarse como entrada de impulsos de alta velocidad, compatible con el modo de entrada PNP o NPN activo 2 terminales de entrada analógica, uno de los cuales sólo puede usarse como entrada de tensión, y el otro puede usarse como entrada de tensión o entrada de corriente |
| Terminal de salida | 3 terminales de salida digital 2 terminales de salida de relé 1 canal de terminal de salida analógica, 0/4 ~ 20mA o 0/2 ~ 10V pueden seleccionarse respectivamente, lo que puede realizar la salida de cantidades físicas como la frecuencia establecida y la frecuencia de salida |
| Características ambientales | |
| Temperatura de trabajo | -10~+40ºC, hasta 50ºC, el cambio de temperatura del aire es menor de 0.5ºC/min |
| Temperatura de almacenamiento | -40~+70ºC. |
| Ocasión de aplicación | En interiores, sin luz solar directa, polvo, gas corrosivo, gas inflamable, neblina de aceite, vapor de agua, agua goteando o sal, etc. |
| Altitud | Menos de 1000 metros, se requiere disminución de potencia por más de 1000 metros |
| Humedad | Menos del 95% HR, sin condensación |
| Resistencia a vibraciones | 3,5m/s² al 2-9Hz, 10m/s² al 9-200Hz (IEC60721-3-3) |
| Grado de protección | IP20 |
| Nivel de contaminación | Clase 2 (contaminación por polvo seco y no conductivo) |
| No de artículo | Motor adaptable (kW) | Corriente de entrada (A) | Corriente de salida (A) | Capacidad de velocidad (kVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | Diámetro (mm) | GG (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Entrada de fase 1/3 y salida de fase 3 380V (-15%~+15% de tolerancia) | |||||||||||
| FC320L-4T-7,5GB | 7,50 | 19,00 | 17,00 | 11,00 | 208,00 | 322,00 | 192,00 | 190,00 | 305,00 | Ø6 | 6,50 |
| FC320L-4T-11GB | 11,00 | 28,00 | 25,00 | 16,00 | 208,00 | 322,00 | 192,00 | 190,00 | 305,00 | Ø6 | 6,80 |
| FC320L-4T-15GB | 15,00 | 35,00 | 32,00 | 21,00 | 208,00 | 322,00 | 192,00 | 190,00 | 305,00 | Ø6 | 7,30 |
| No de artículo | Observación | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PG-A4 | AB codificador incremental | ||||||||||
| PG-C | Codificador sin/Cos | ||||||||||
| PG-C2 | |||||||||||
| PG-C3 | |||||||||||
| PG-B | Codificador UVW | ||||||||||
| MD32PG5 | Conector de endat y SSI de encoder absoluto | ||||||||||

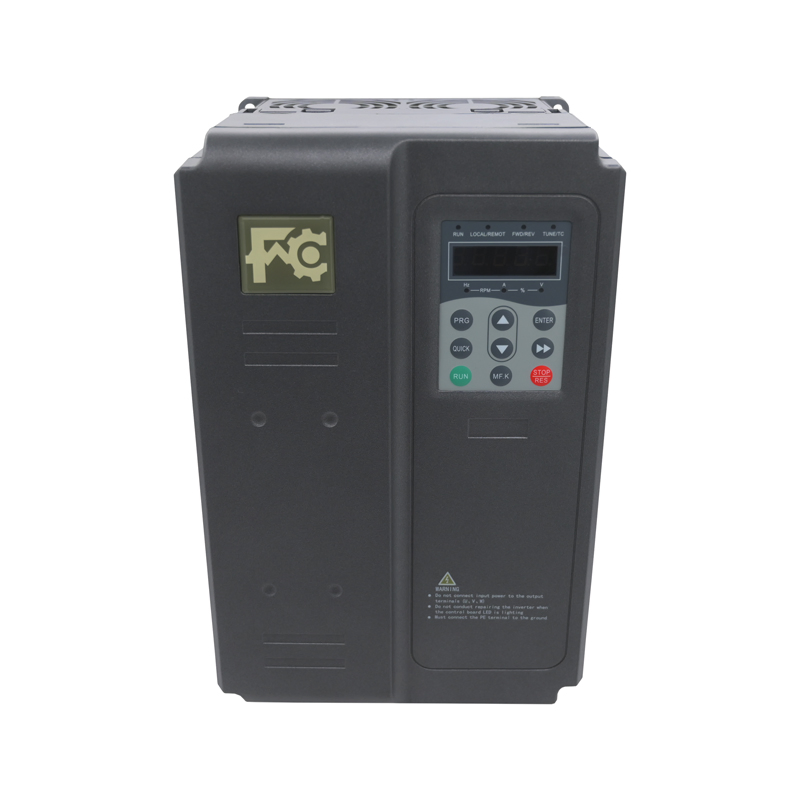

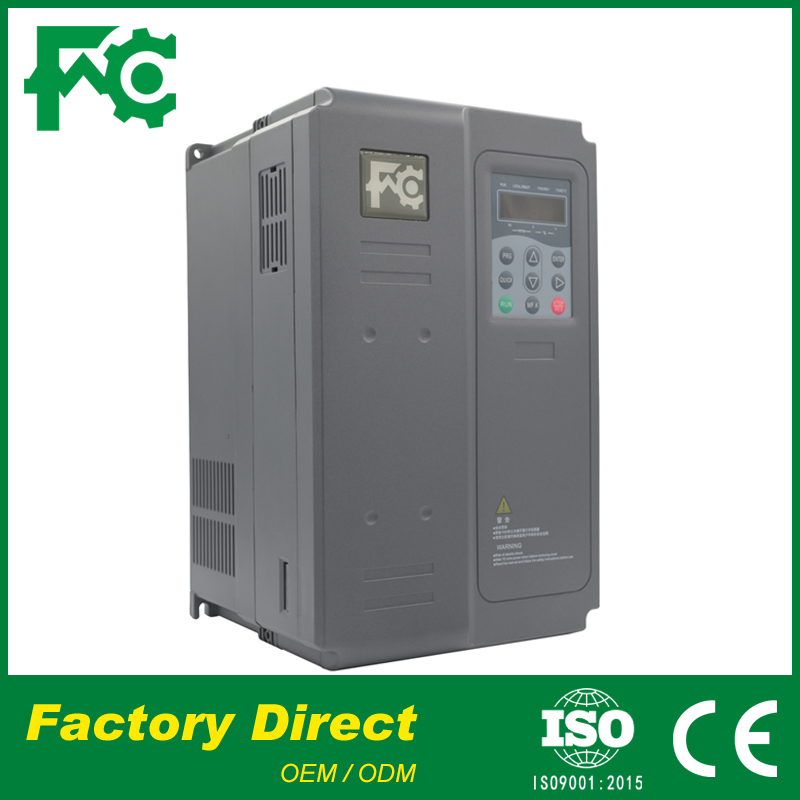

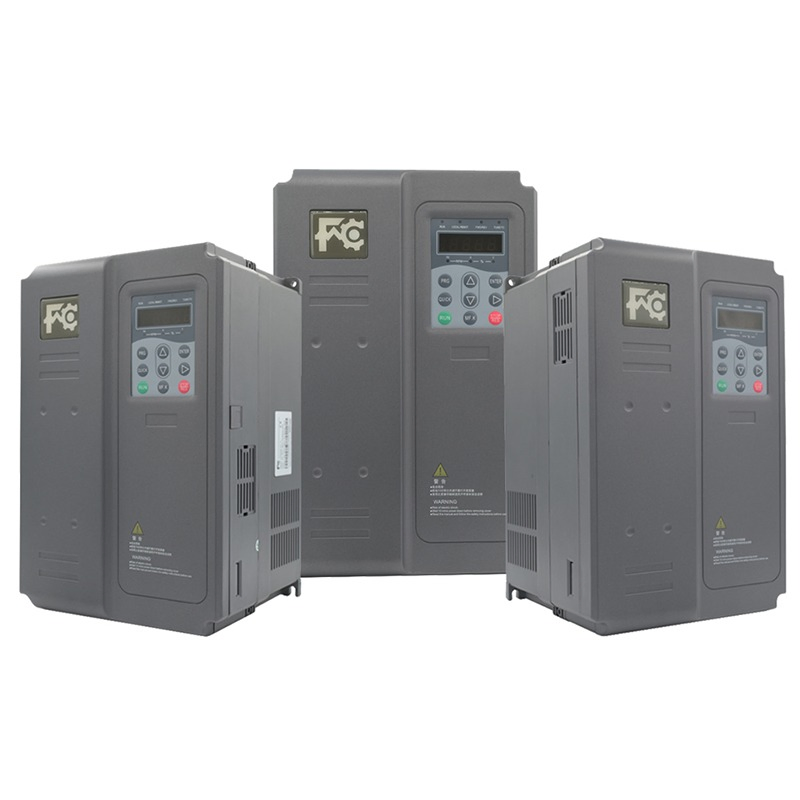

Este modelo está diseñado especialmente para aplicaciones de ascensores (elevación) y la industria textil, ofreciendo también un rendimiento óptimo como tipo de torque universal constante.
El FC320L admite tres métodos de control principales: Control vectorial de bucle abierto (SVC), control vectorial de bucle cerrado (FVC) y control de voltaje/frecuencia (V/F).
El equipo cuenta con una excelente capacidad de sobrecarga, soportando hasta el 160% de la corriente nominal durante 60 segundos y hasta el 180% de la corriente nominal durante 10 segundos.
Incorpora más de 40 tipos de funciones de protección, incluyendo la detección de cortocircuitos al encender, protección contra pérdida de fase en entrada y salida, sobrecorriente, sobretensión, protección contra sobrevelocidad del elevador y compensación de arranque.
El rango de temperatura de trabajo ideal es de -10ºC a +40ºC. Puede operar hasta los 50ºC aplicando una reducción de potencia (derating) adecuada.
Sí, admite varios módulos opcionales como codificador incremental AB (PG-A4), codificadores Sin/Cos (PG-C, PG-C2, PG-C3), codificador UVW (PG-B) y conexiones absolutas EnDat/SSI (MD32PG5).
