Descripción de Producto

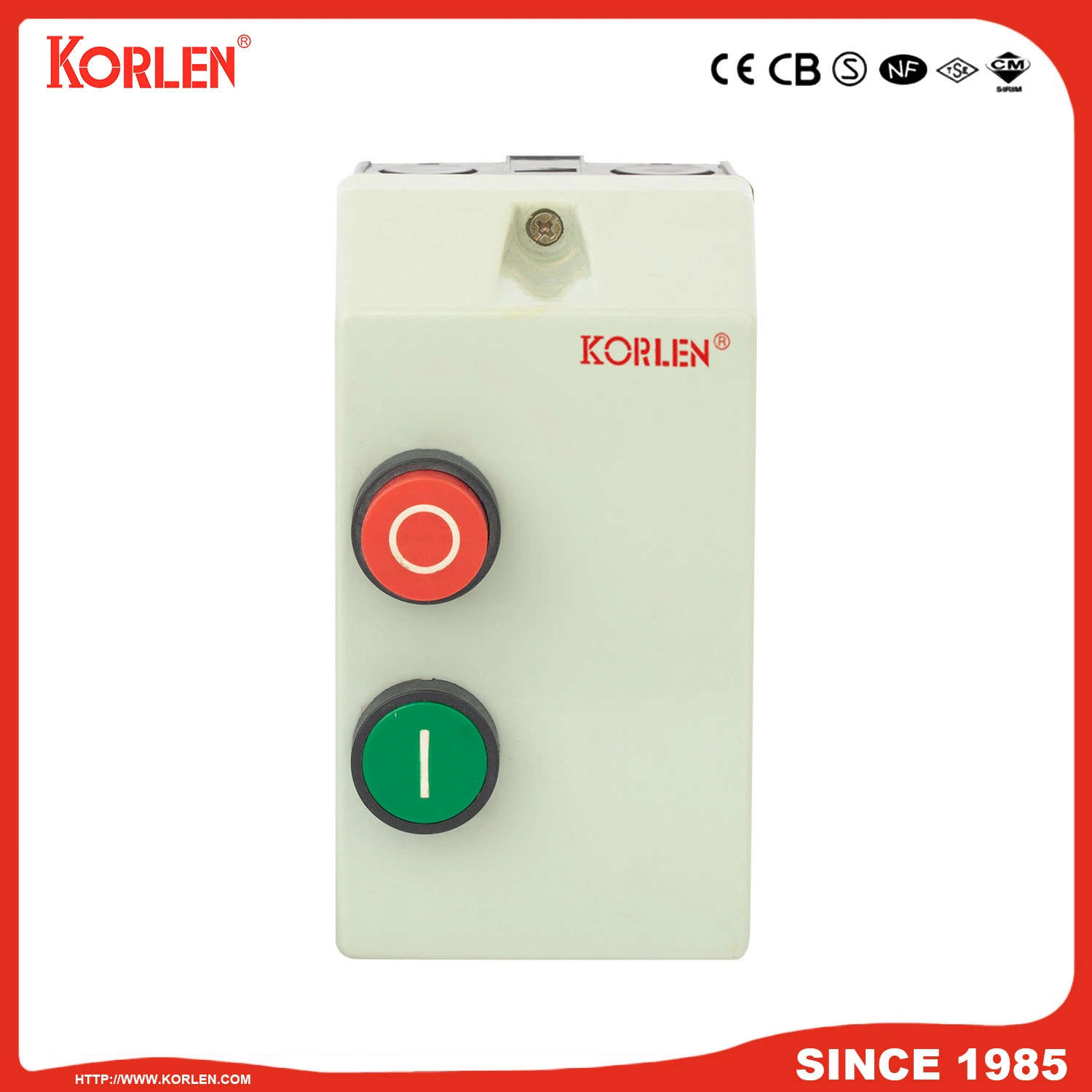

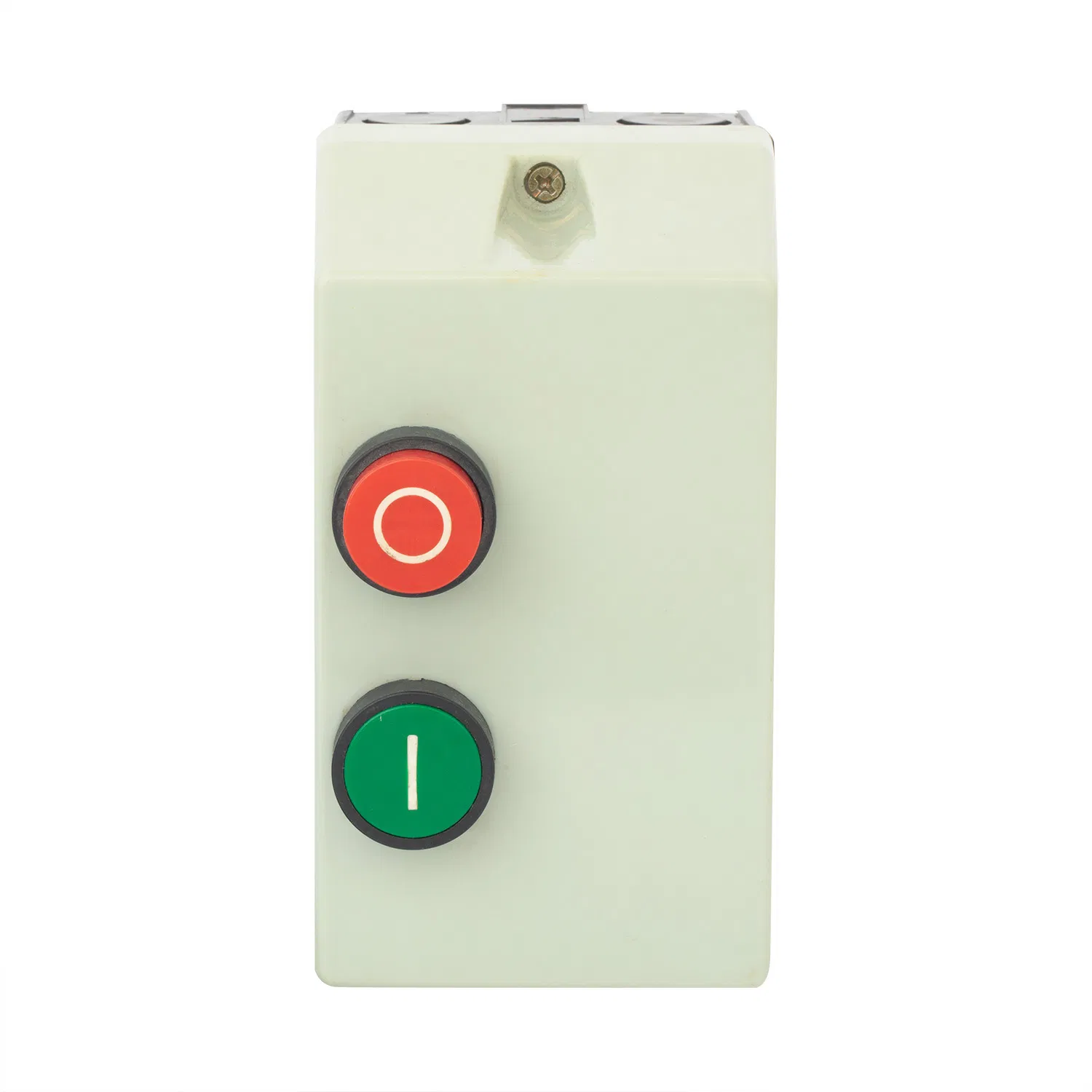

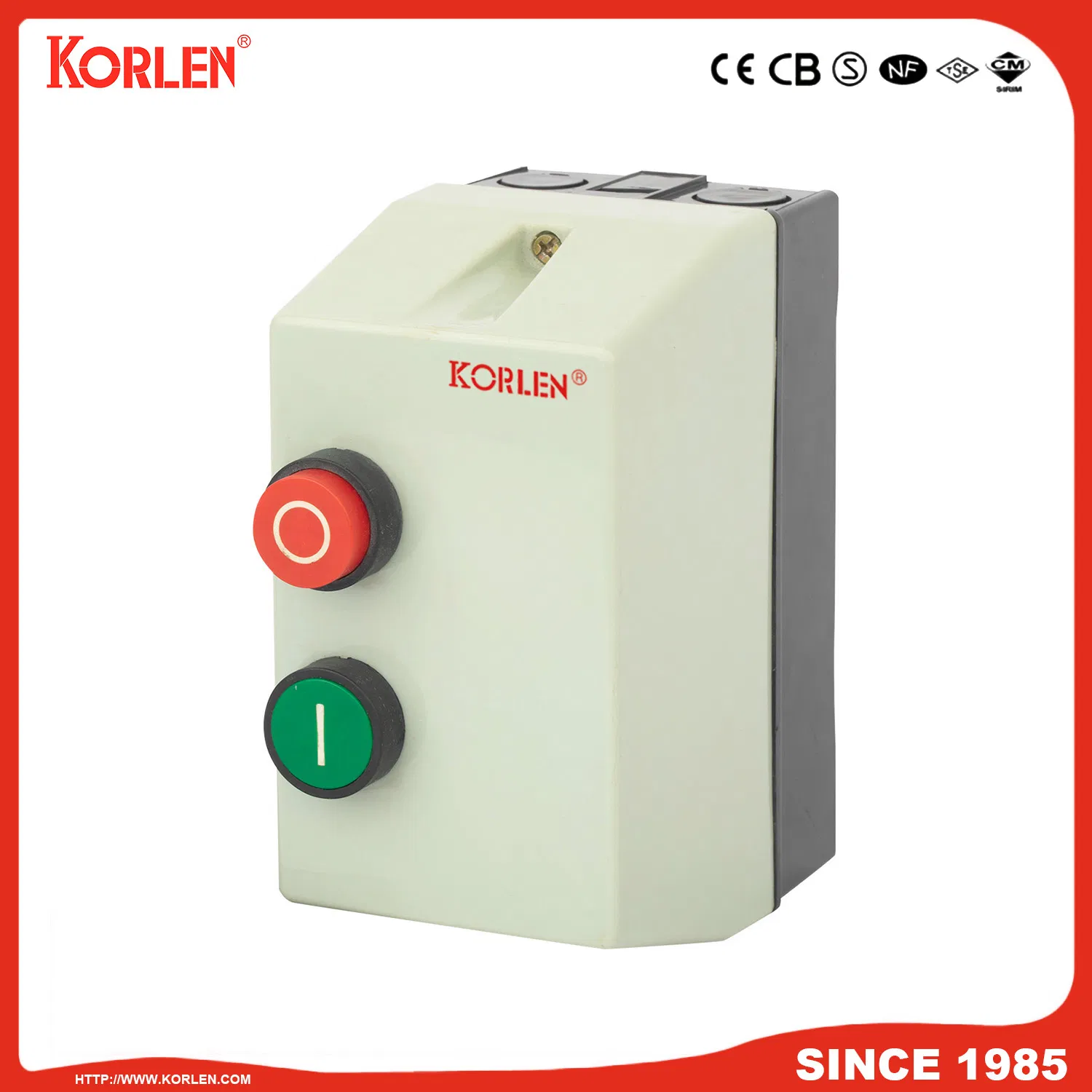

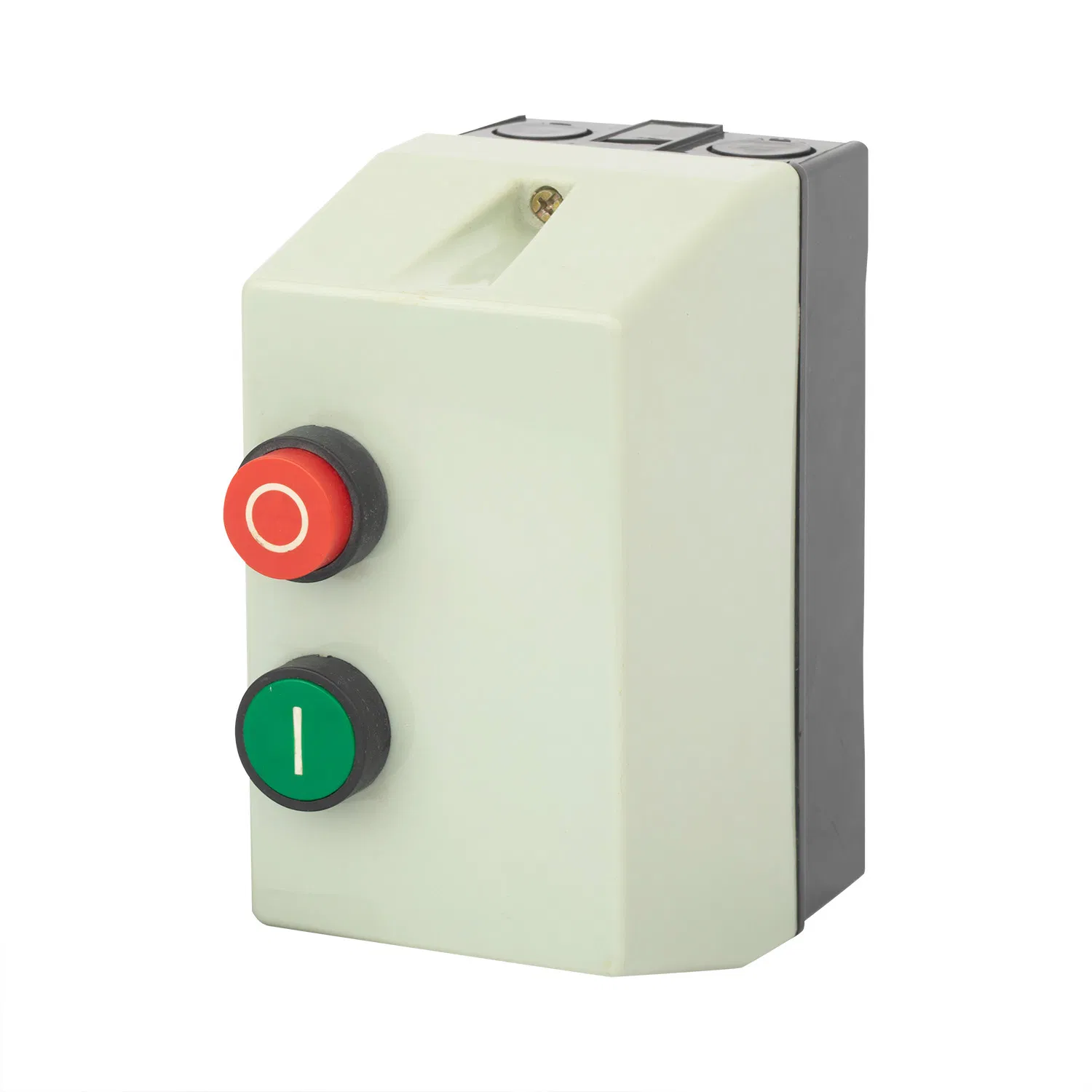

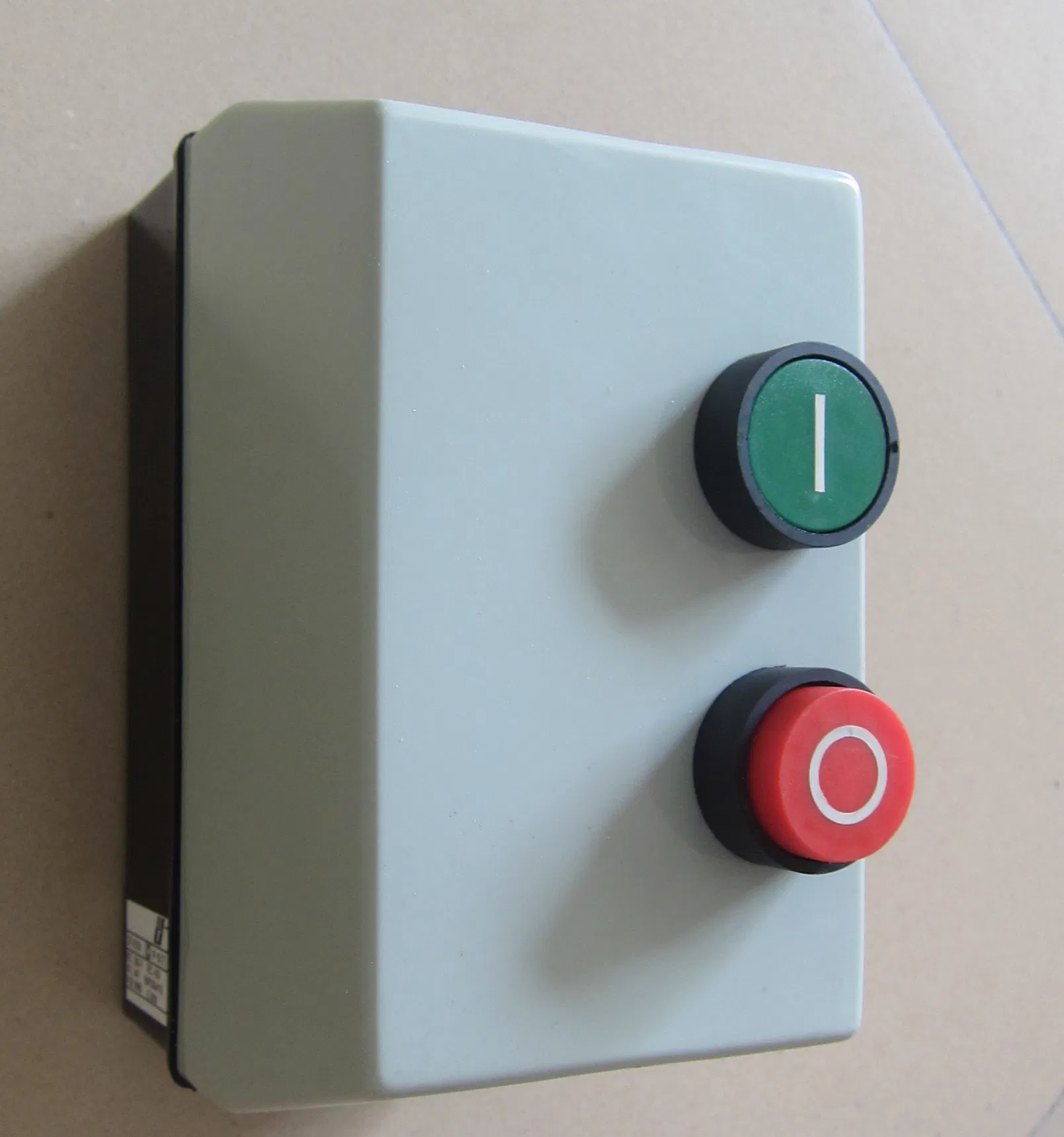

KNCQ electromagnético DOL el motor de arranque
1. Descripción
KNCQ electromagnético de la serie el motor de arranque ( "arranque" para abreviar en adelante) se aplica principalmente para el circuito con corriente alterna de 50Hz o 60Hz), la tensión de funcionamiento nominal de 660V y la alimentación controlada de nominal de hasta 45kW (corriente de hasta 95A) para el uso para el control de la directa iniciar y detener el electromotor para proteger el motor por sobrecarga y errores de fase.
El motor de arranque se ajusta a las normas IEC/EN60947-4-1
2. Función
- Bi-Fase 3
- Reajustable continuamente la configuración actual
- La compensación de temperatura
- Indicador de disparo
- Botón de prueba
- Botón Detener
- Botón de reset manual o automática.
- Separar eléctricamente 1N/A plus 1contacto N/C
3. Modelo básico y parámetro técnico principal del motor de arranque
| El modelo |
Gama de Configurar actual A |
La letra a) actual |
Naximum Potencia (KW) |
El modelo de está equipado Contactor AC |
TOR igualada |
| AC-3 |
| 660V |
380V |
220V |
| KNCQ-09/1301 |
0.1~016. |
9 |
5.5 |
4 |
2.2 |
KNC1-09 |
KNR1-13 |
| KNCQ-09/1302 |
0.16~0.25 |
| KNCQ-09/1303 |
0.25~0.4 |
| KNCQ-09/1304 |
0.4~0.63 |
| KNCQ-09/1305 |
0.63~1 |
| KNCQ-09/1306 |
1~1,6 |
| KNCQ-09/1307 |
1.6~2.5 |
| KNCQ-09/1308 |
2.5~4 |
| KNCQ-09/1310 |
4~6 |
| KNCQ-09/1312 |
5.5~8 |
| KNCQ-09/1314 |
7~10 |
| KNCQ-18/1314 |
7~10 |
18 |
10 |
7.5 |
4 |
KNC1-18 |
KNR1-13 |
| KNCQ-18/1316 |
9~13 |
| KNCQ-18/1321 |
12~18 |
| KNCQ-25/1321 |
12~18 |
25 |
15 |
11 |
5.5 |
KNC1-25 |
KNR1-13 |
| KNCQ-25/1322 |
17~25 |
| KNCQ-32/2353 |
23~32 |
32 |
18.5 |
15 |
7.5 |
KNC1-32 |
KNR1-23 |
| KNCQ-40/3355 |
30~40 |
40 |
30 |
18.5 |
11 |
KNC1-40 |
KNR1-33 |
| KNCQ-50/3357 |
37~50 |
50 |
33 |
22 |
15 |
KNC1-50 |
KNR1-33 |
| KNCQ-65/3359 |
48~65 |
65 |
37 |
30 |
18.5 |
KNC1-65 |
KNR1-33 |
| KNCQ-80/3361 |
55~70 |
80 |
45 |
37 |
22 |
KNC1-80 |
KNR1-33 |
| KNCQ-80/3363 |
63~80 |
| KNCQ-95/3365 |
80~93 |
95 |
45 |
45 |
25 |
KNC1-95 |
KNR1-33 |

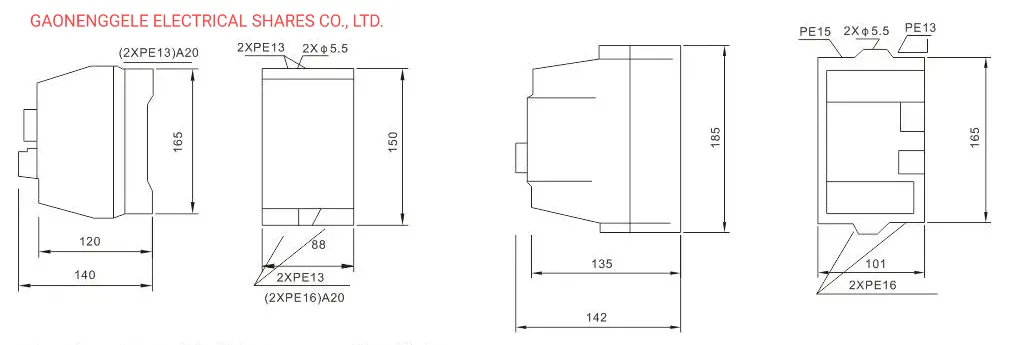

4. En general y dimensiones de montaje (mm)
Preguntas Frecuentes (FAQ)
¿Para qué tipo de aplicaciones se utiliza el motor de arranque electromagnético KNCQ?
El motor de arranque KNCQ está diseñado para circuitos de corriente alterna de 50Hz o 60Hz, con una tensión nominal de hasta 660V y potencia controlada de hasta 45kW. Se utiliza para el control directo de arranque y parada de motores eléctricos.
¿Qué protecciones ofrece el arrancador KNCQ al electromotor?
Este dispositivo proporciona una protección robusta contra sobrecargas y errores de fase, garantizando la seguridad del motor ante condiciones de funcionamiento anómalas.
¿Con qué normas internacionales cumple este motor de arranque?
El motor de arranque KNCQ se ajusta rigurosamente a las normas de seguridad y rendimiento IEC/EN60947-4-1.
¿El dispositivo permite el restablecimiento manual o automático?
Sí, el KNCQ cuenta con un botón de reset que permite configurar el restablecimiento tanto en modo manual como automático, adaptándose a las necesidades de la instalación.
¿Cuáles son los materiales utilizados en la fabricación de este arrancador?
El arrancador está construido con componentes de alta calidad que incluyen cobre, plata, nylon y hierro, asegurando durabilidad y una excelente conductividad eléctrica.
¿Qué rango de corriente y voltaje soporta este modelo?
Es compatible con voltajes de 220V, 380V y 660V, y admite un rango de corriente que va desde los 0,1A hasta los 93A.
