Descripción del Producto

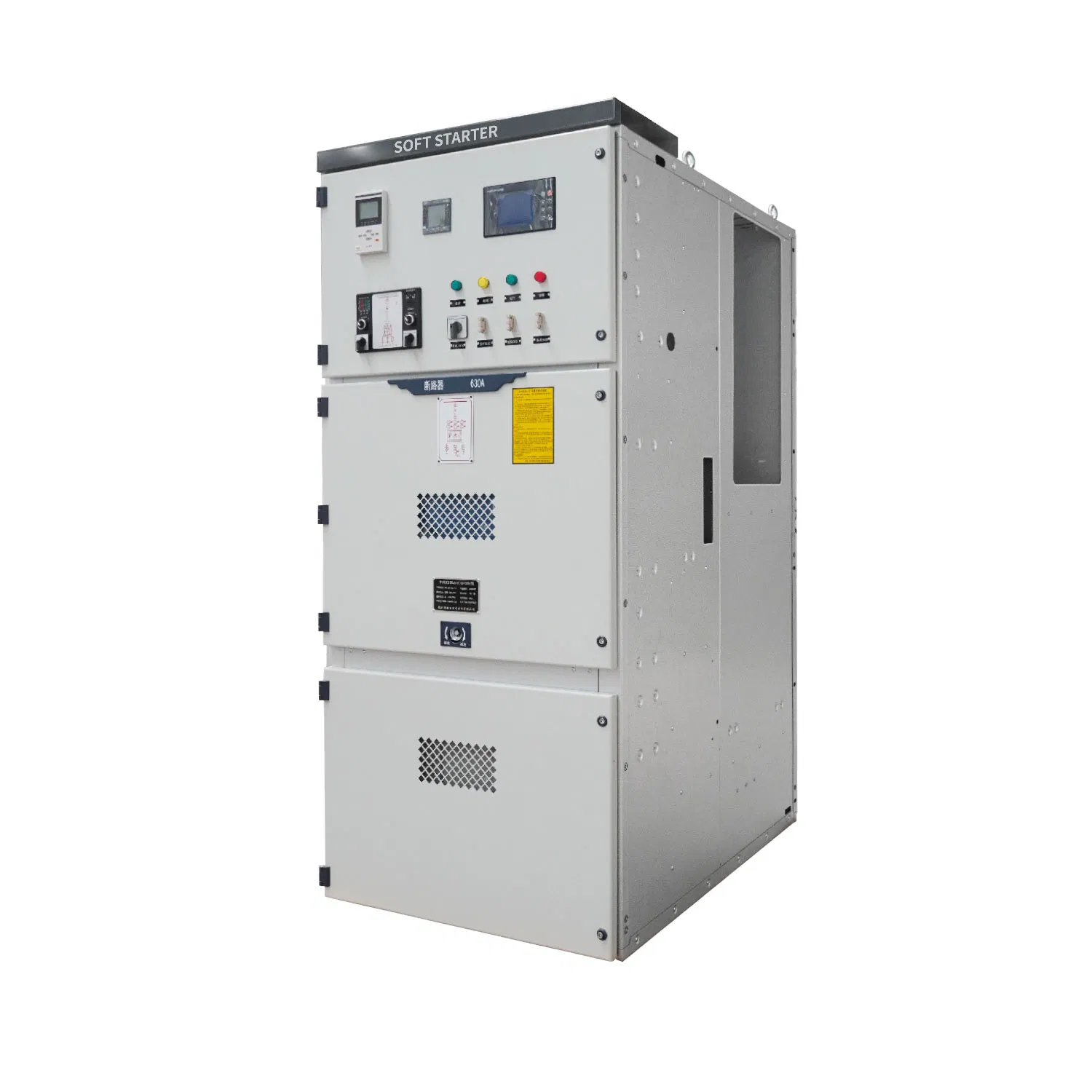

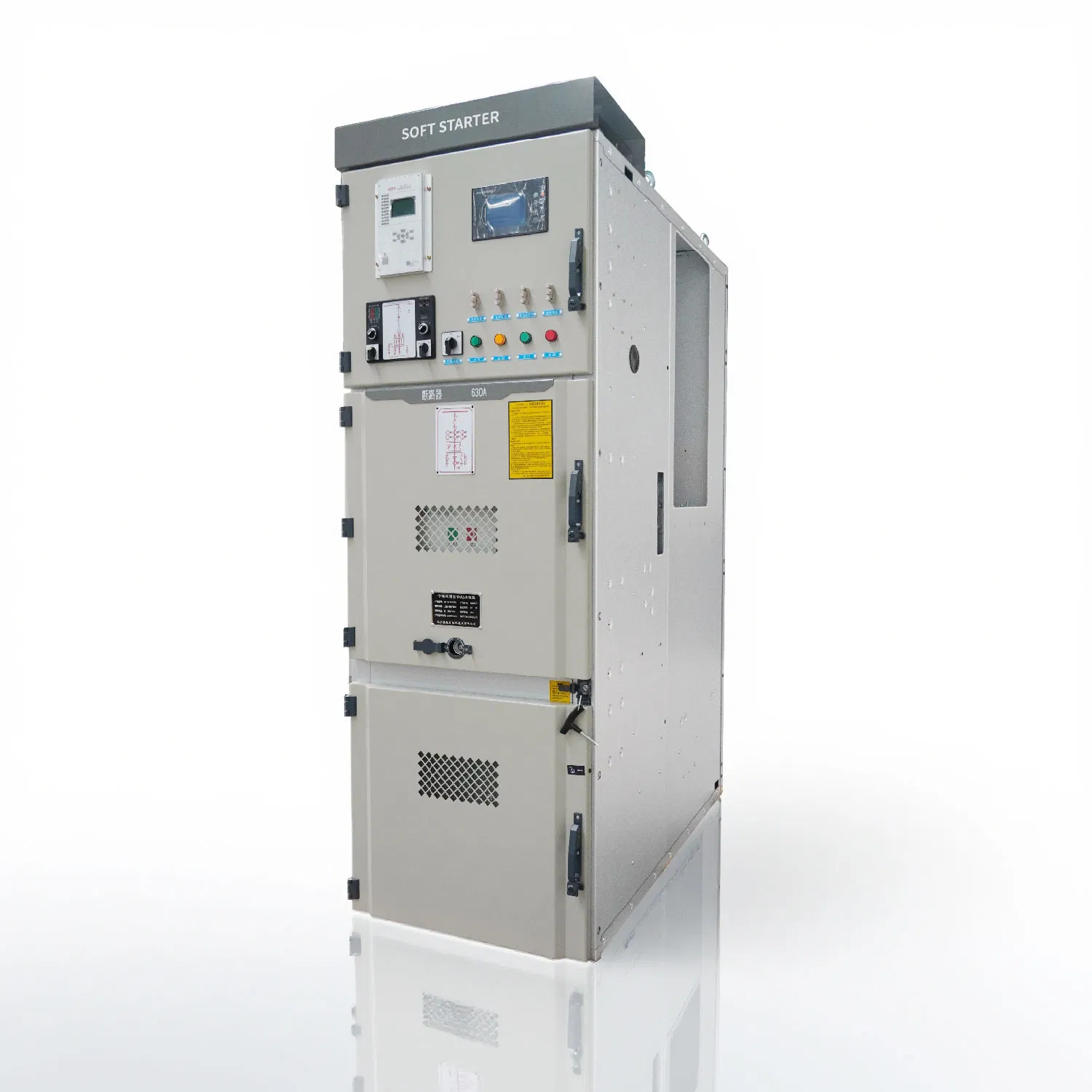

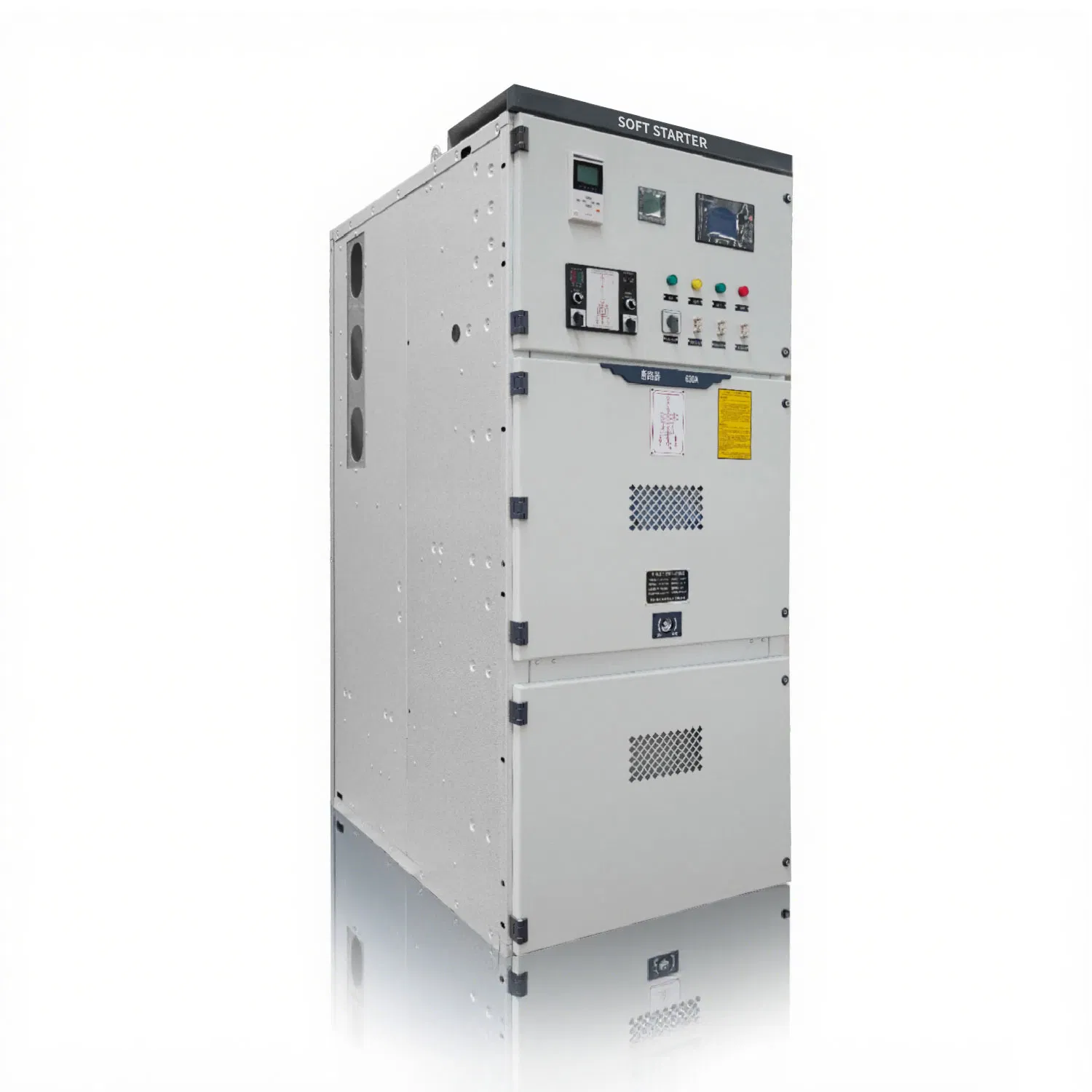

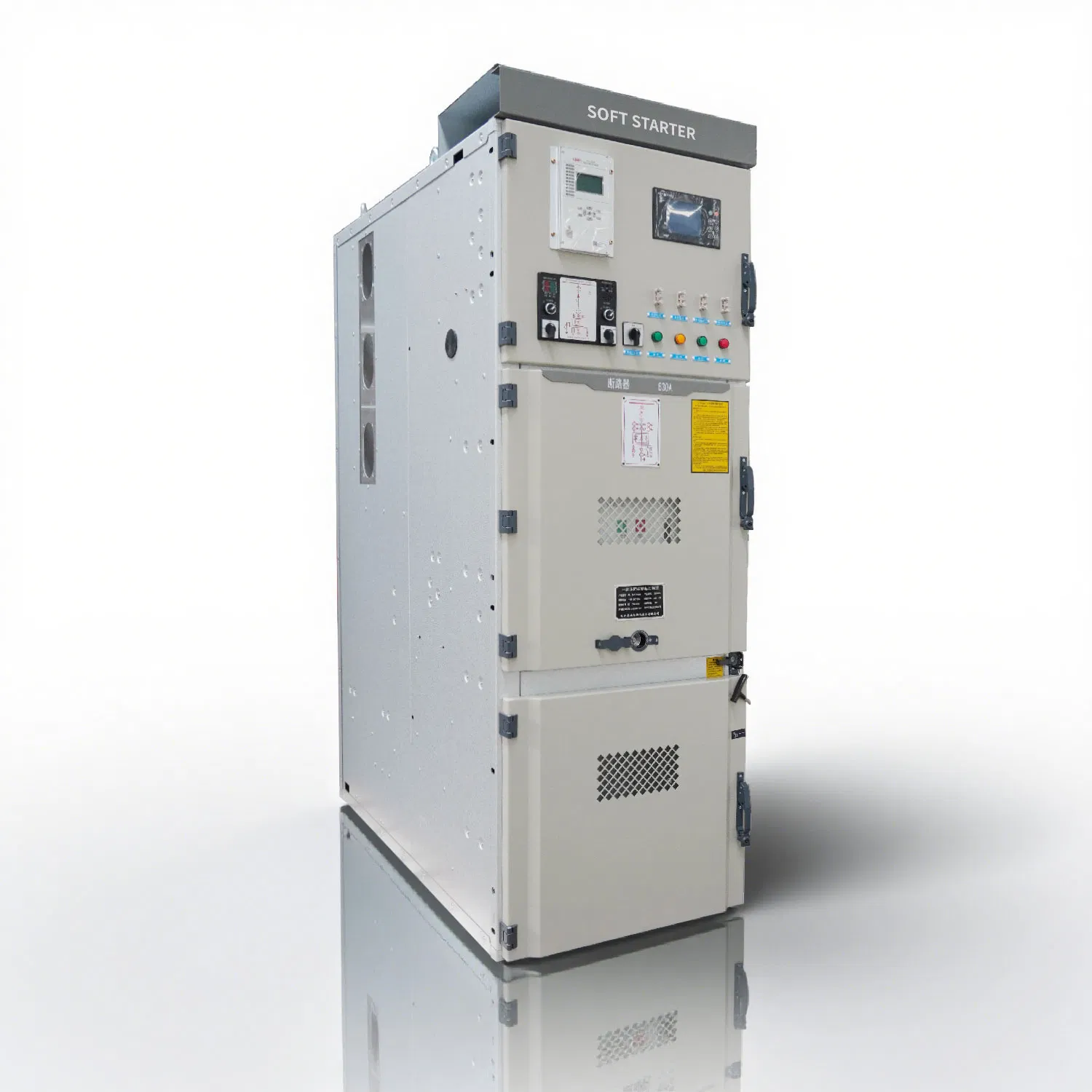

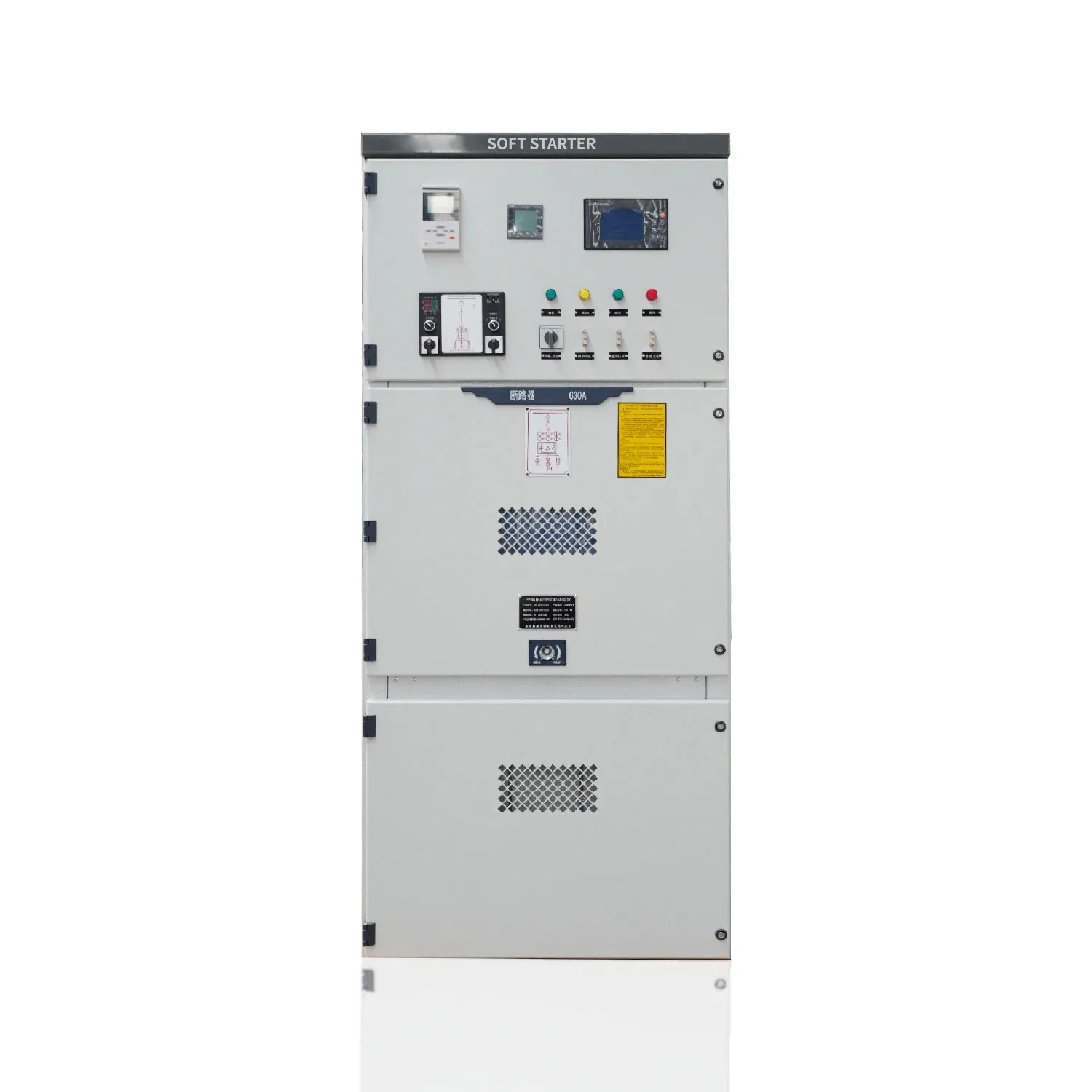

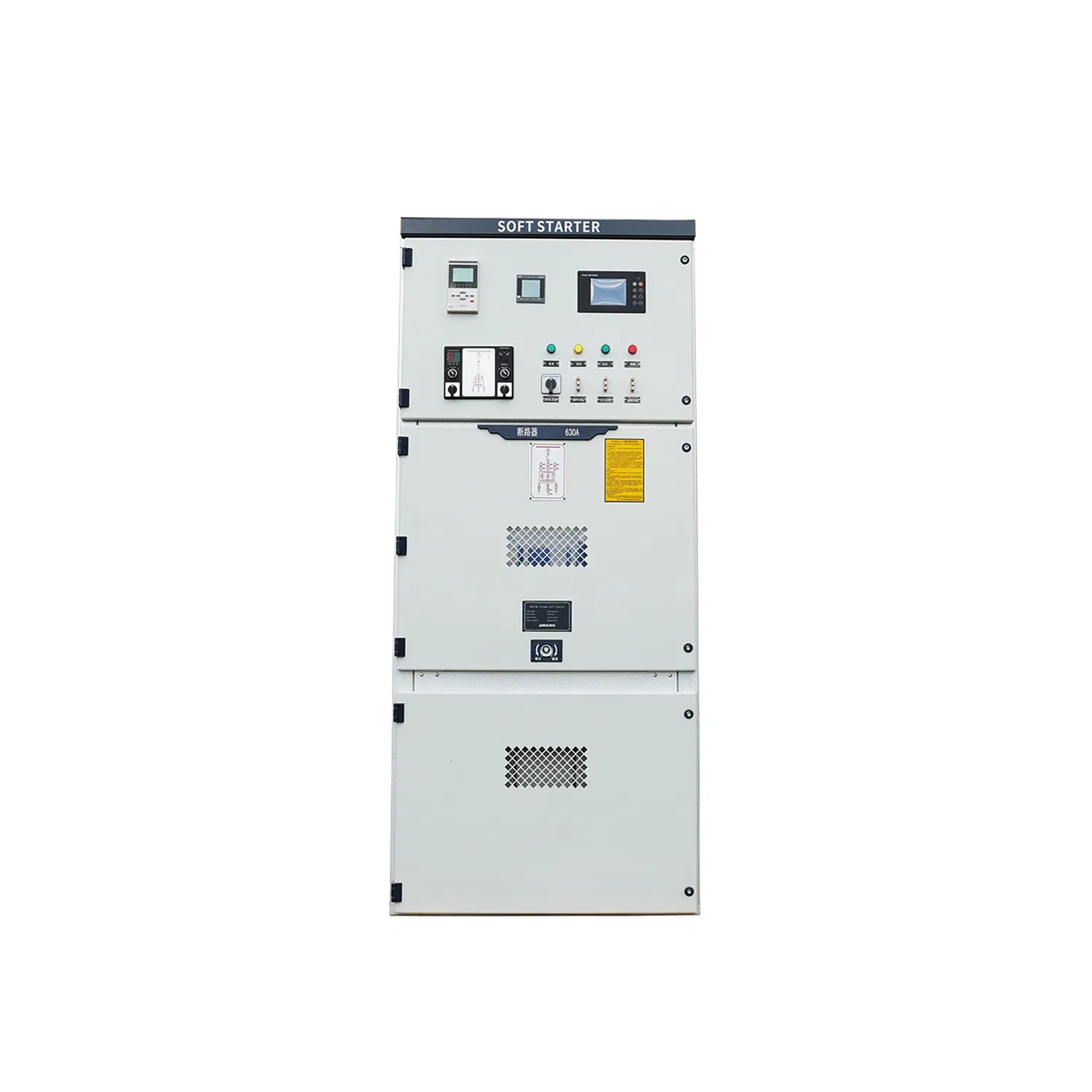

Arrancador suave incorporado de fase de alta calidad e inteligente

Los detalles del producto

El diseño integrado que combina el armario de distribución, arrancador suave del gabinete, y la derivación de gabinete, tamaño compacto, fácil instalación, sin necesidad de una operación independiente archivador o armario de distribución, la eliminación de altos costes de diseño.

1Diseño de cuadro de silicio modular, una unidad completa que incluye 3 cuadros de silicio que integran los componentes de tiristores, trigger placas y almacenamiento de energía, facilitando el montaje y mantenimiento.
2Nuevo sistema de retroalimentación de muestreo de electrónica de PT, con menor tamaño y menor costo.
3Panel de control principal alimentado por fuente de alimentación de alta calidad, proporcionando un rendimiento más estable y fiable.
4El método del interruptor de entrada de señal del gabinete utiliza DC, ofreciendo una mayor capacidad anti-interferencia.
5Tiristor de alta tensión como componente principal del circuito, equipado con protección de nivelación de tensión y sistema de protección de sobretensión.
6Tecnología avanzada de transmisión de anillo de fibra óptica y magnético, logrando el aislamiento seguro entre la detección de tiristores de alta tensión y el circuito de control de baja tensión.
7Estructura de doble CPU con procesador de señal digital avanzado DSP para control de núcleo, y microcontrolador para la gestión de datos y comunicación, asegurando control en tiempo real y buena estabilidad.
8Procesamiento de señal multinivel y tecnología de aislamiento, aportando una fuerte capacidad anti-interferencia al sistema.
9Teclas de membrana en chino e inglés, ofreciendo un funcionamiento sencillo y una interfaz fácil de usar.
10Equipado con interfaz de comunicación RS-485 o Profibus, facilitando la integración con equipos host o centros de control centralizado.

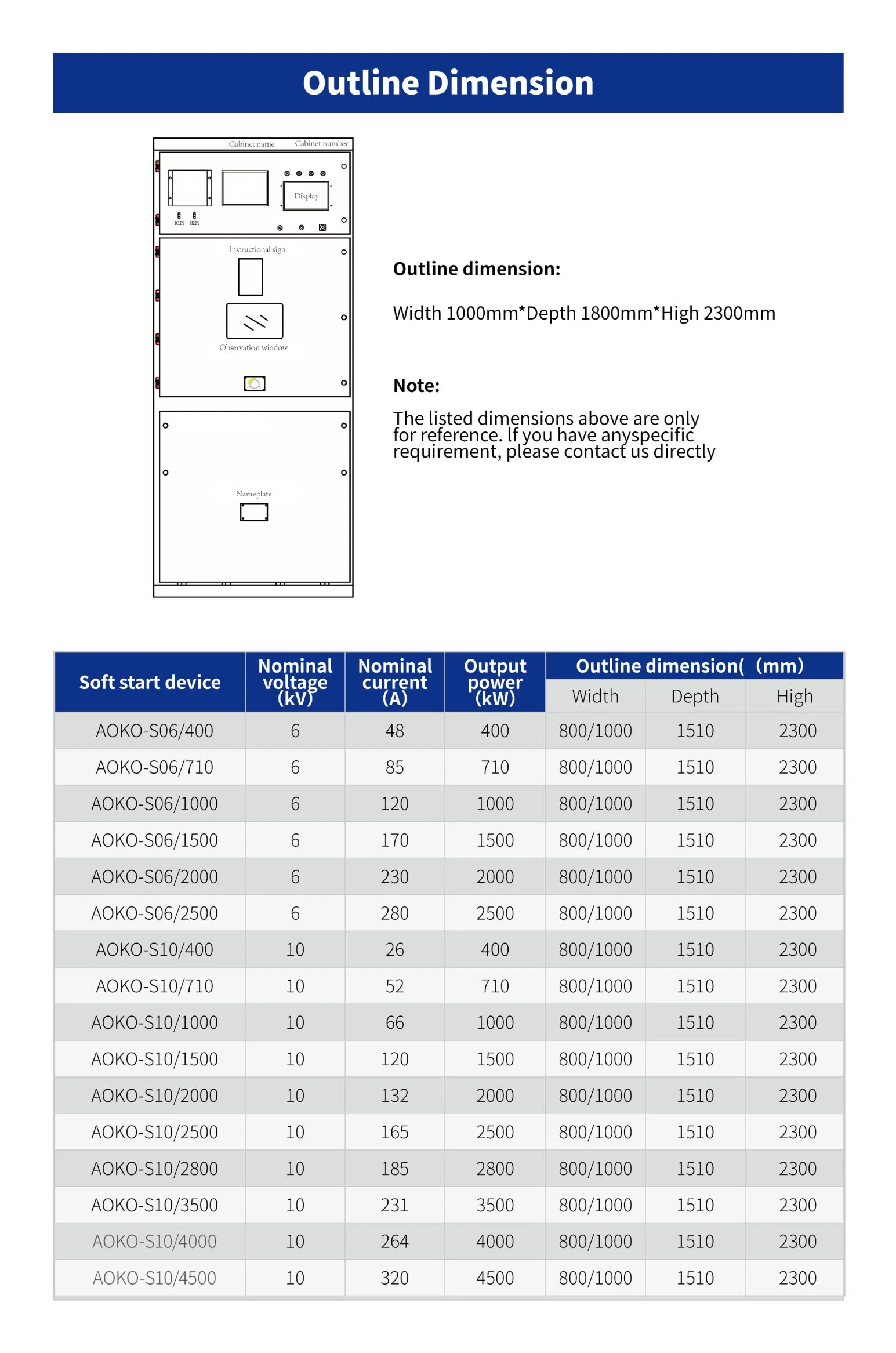

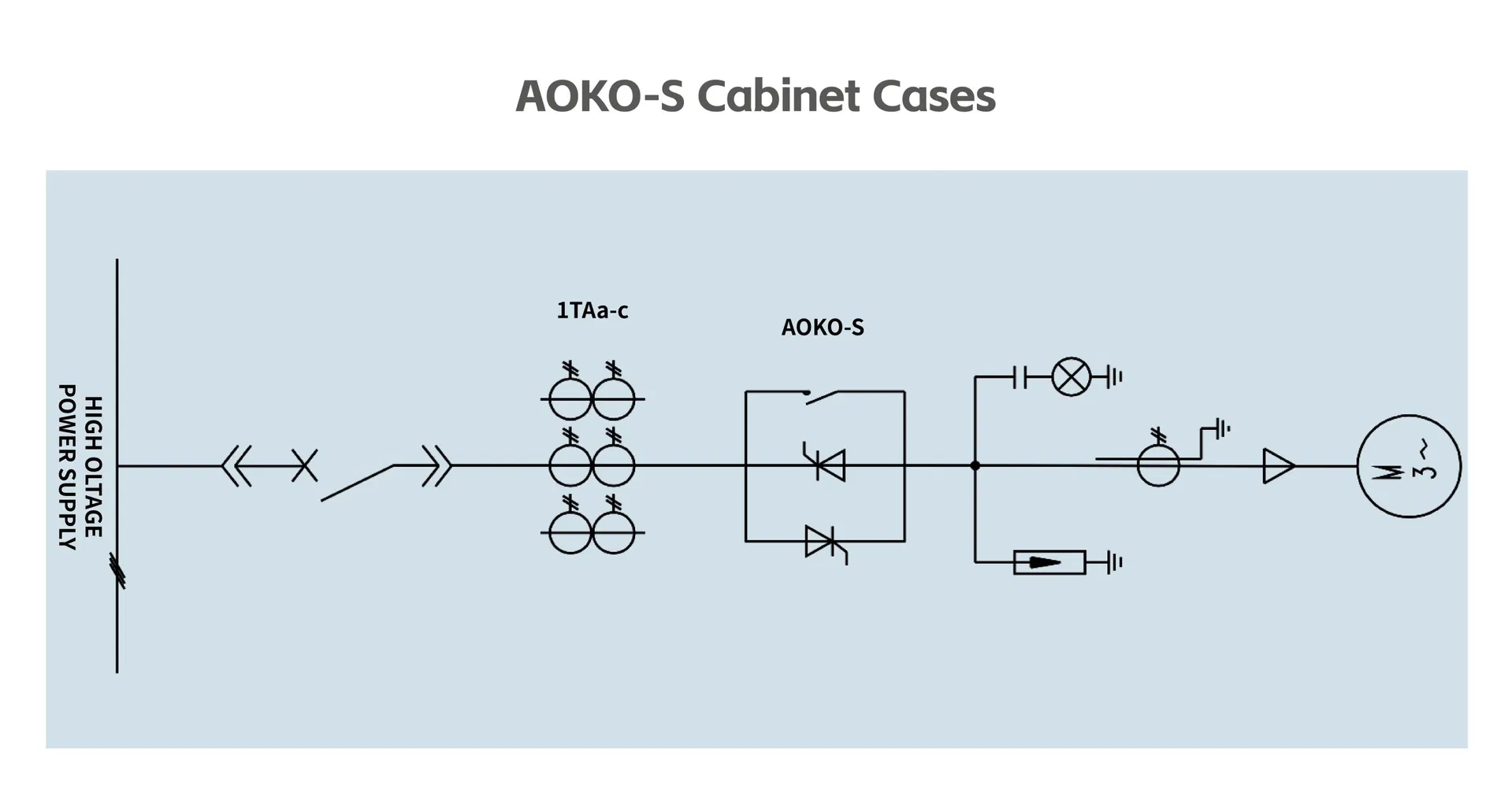

Especificaciones y detalles del arrancador suave

La especificación

Especificaciones Técnicas del Arrancador Suave
Las condiciones de trabajo
El rango de tensión	2~11kV ac
Rango de potencia	110kW~3000kW
Frecuencia de trabajo	50Hz/60Hz ±1Hz
Requisitos de secuencia de fases	Puede funcionar en cualquier secuencia de fase
Los requisitos de carga	Tres fases motor asíncrono de jaula de ardilla, motor sincrónico, motor de rotor de la herida
Fuente de Alimentación de control	El usuario proporciona 220V AC
Método de refrigeración	Refrigeración natural
Ubicación de instalación	Instalación interior (lugares sin polvo conductivo y vibración severa)
Las condiciones ambientales	Temperatura ambiente: -20℃~50℃ Humedad relativa: 5%~95% sin condensación Altitud inferior a 1.500 metros (ajuste para reducción de velocidad superior a 1.500m)
Establecer parámetros
Tiempo de arranque suave	0~120 segundos ajustable
Tiempo de parada suave	0~60 segundos ajustable
Tensión inicial	20~90% ajustable
Corriente nominal	Ajustable
Los parámetros de protección	Ajustable
Pasar el tiempo	El 90% de la tensión 0.0~3.0 segundos, ajustable
Método de control	Ajustable (control de tensión de la rampa, límite de corriente de control, control de corriente de la rampa)
Modo de arranque	Ajustable (botón local, remota, combinación)
Funciones de protección
Pérdida de fase y subtensión	Valor de bajotensión ajustable
Protección contra sobretensiones	Valor de sobretensión ajustable
Protección de sobrecorriente	Límite de tiempo inverso automático de protección, controlada por la CPU
Protección de componentes de tiristor	Ecualización dinámico y estático
Protección de sobretensión instantánea	Red de absorción de dv/DF
Intervalo de tiempo de arranque	Intervalo de tiempo de arranque ajustable
A partir de protección de tiempo de espera	Protección superior al tiempo de arranque suave
Protección de controles de bloqueo	Bloqueo mecánico y eléctrico
Las funciones de detección
Detección de corriente	Corriente de fase
Detección de voltaje	La tensión de entrada de alimentación y la tensión de funcionamiento del motor
Monitorización de energía	Medir y analizar la calidad de alimentación de CA en el extremo receptor de energía del usuario
La interfaz de comunicación
La interfaz de comunicación	Interfaz RS-485 y la interfaz de Profibus opcional
El protocolo de comunicación	Modbus RTU y protocolo Profibus-DP opcional
La interfaz de funcionamiento
Pantalla LCD	Pantalla en chino e inglés, mostrando estados y parámetros
Teclado	Teclado de membrana
Indicadores de estado	Incluye: Alimentación, arranque suave, ejecutando, fallo
La función de memoria
Memoria de la operación	Descarga automática de los parámetros de control desde la memoria EEPROM
El registro de eventos	Registro de acontecimientos históricos

Característica del Producto

✓El uso de tiristores de alta tensión como principales componentes de circuito, provistos de protección de equilibrio de tensión y sistemas de protección de sobretensión.
✓Activación de anillo magnético de tecnología avanzada para el aislamiento entre la detección de tiristores de alta tensión y el circuito de control de baja tensión.
✓Estructura de doble CPU, empleando procesadores de señal digital (DSP) para control de núcleo y un microcontrolador para la gestión de datos, resultando en alta fiabilidad.
✓Tecnología de aislamiento y procesamiento de señal de múltiples niveles, garantizando una excelente inmunidad a las interferencias.
✓Pantalla clara en inglés, teclas de membrana de manejo sencillo e interfaz amigable.
✓Equipado con interfaces RS-485 o Profibus para lograr la comunicación directa con equipos host o sistemas centralizados.

Certificaciones

El embalaje y entrega

Perfil de empresa

Un profesional fabricante de los arrancadores suaves y accionamientos de frecuencia variable desde el año 1998, posee la certificación ISO y CE con más de 80 patentes demostrando la innovación del sector. Nuestra producción anual proyectada de 30 millones de unidades refleja un crecimiento interanual del 30%. Un riguroso control de calidad garantiza la fiabilidad del producto a través de ensayos de PCBA, pruebas de envejecimiento inteligente y validación de media tensión de 10KV. Comprometidos con las demandas globales, apoyamos colaboraciones en todo el mundo con una infraestructura de producción avanzada que incluye salas limpias protegidas contra ESD y plataformas de montaje modular. Nuestros productos se distribuyen en Europa, Sudeste de Asia, Oriente Medio, América del Sur y África, sirviendo a diversos mercados industriales localizados a través de asociaciones comerciales.

Preguntas Frecuentes (FAQ)

Q1¿Cuáles son las principales ventajas de utilizar arrancadores suaves?

Reducen de manera efectiva la corriente de arranque inicial y alivian el estrés mecánico en los motores durante el encendido.

Q2¿Cómo funcionan los arrancadores suaves de alta tensión?

Controlan la tensión de alimentación de forma progresiva utilizando componentes de tiristores de alta potencia diseñados para este fin.

Q3¿En qué aplicaciones o equipos industriales son comúnmente utilizados?

Se emplean habitualmente en sistemas de bombeo, ventilación industrial, compresores de aire y motores de inducción trifásicos.

Q4¿Qué tipo de interfaces de comunicación e integración admiten?

Disponen de interfaces de comunicación RS-485 o Profibus opcionales, siendo compatibles con protocolos como Modbus RTU o Profibus-DP.

Q5¿Qué tipo de protecciones integradas incorporan estos dispositivos?

Cuentan con múltiples protecciones, incluyendo la pérdida de fase, subtensión y sobretensión ajustables, así como protección contra sobrecorriente de ejecución controlada por doble CPU.

Q6¿Qué requerimientos ambientales se deben considerar para su instalación?

Se recomienda su montaje en interiores libres de polvo conductor y vibraciones extremas, en rangos de temperatura de -20℃ a 50℃ y humedad relativa de hasta el 95% sin condensación.
