| Especificaciones básicas | |
| Frecuencia de portadora | 2kHz~16kHz; según las características de carga, la frecuencia portadora se ajusta automáticamente |
| Resolución de frecuencia de entrada | Ajuste digital: 0,01 Hz Valor analógico: la frecuencia máxima × 0,1% |
| La precisión de frecuencia de salida | Ajuste digital: la frecuencia máxima × ±0,01% Valor analógico: la frecuencia máxima × ±0,01% |
| Método de control | El control de vectores de lazo abierto (SVC)/control de vectores de bucle cerrado (VC)/control de la VF |
| El par de arranque | 0,5 Hz/180% (SVC); 0Hz/200% (FVC) |
| El rango de velocidad | 1:100 (SVC)/1:1000 (FVC) /1:50 (V/F) |
| La precisión de velocidad constante | ±0,5% (SVC) ±0,05% (FVC) |
| Capacidad de sobrecarga | 150% de la corriente nominal durante 60 segundos; 180% de la corriente nominal de 1 segundo. |
| Tuning del motor | Tuning con carga; Tuning sin carga |
| Curva de aceleración y desaceleración | Lineal o curva en S métodos de aceleración y desaceleración; cuatro series de tiempo de aceleración y deceleración y cuatro conjuntos de S-curve ajustes; varias combinaciones |
| Control de mantenimiento | Puede ser especificada por un número de velocidades |
| La operación de velocidad múltiple | Darse cuenta de hasta 8-Velocidad de funcionamiento |
| El regulador automático de voltaje (AVR) | Cuando los cambios de tensión de rejilla, se puede guardar automáticamente el voltaje de salida constante |
| La pantalla y funcionamiento | |
| Pantalla de LED | Puede mostrar la configuración de frecuencia, frecuencia de salida, la tensión de salida, corriente de salida y otros parámetros. |
| El parámetro Copia | Copiado rápido de los parámetros con LED panel de control |
| Función protectora | El encendido de detección de cortocircuito, entrada y salida de protección de pérdida de fase, la protección de sobrecorriente, protección contra sobretensiones, bajo la protección de voltaje de 40 tipos de protección |
| La tecla de bloqueo y la función Selección | Realizar el bloqueo parcial o completa de las teclas, y definir el ámbito de acción de algunas claves para evitar los abusos. |
| Personalización | |
| Encienda el equipo periférico auto-test de seguridad | Puede darse cuenta de la detección de la seguridad de equipos periféricos, tales como la toma de tierra, cortocircuito... |
| Fallo de alimentación la operación de emergencia | Simple y conveniente la aplicación del plan de operación de emergencia |
| Protección de exceso de velocidad | Construido en función de protección de sobrevelocidad ascensor; múltiples opciones de acción |
| El juez de la desviación de la velocidad | Construido en función de detección de la desviación de la velocidad; descubrir los posibles peligros ocultos de ascensores en el tiempo |
| La función de desplazamiento forzado | Tiene la función de detección del cambio de velocidad forzada; pueden prevenir eficazmente el ascensor de apresurarse a la parte superior y en cuclillas en la parte inferior |
| La función de acoplamiento directo | Combinado con acoplamiento directo comandos para rastrear libres |
| La detección de temperatura del motor | Juez oportuna la temperatura del motor para eliminar los posibles riesgos de seguridad |
| Compensación de inicio | Tres métodos de compensación de par de arranque: analógica, digital, sin un peso |
| Botón rápido | Menú contextual definido por el usuario |
| Control de temporización | La función de control de distribución conveniente |
| Características de entrada y salida | |
| Canal de comandos ejecutar | Dos canales: el panel de operación, dado terminal de control. |
| Fuente de frecuencia | La frecuencia de 4 fuentes: referencia digital, multi-voltaje analógico de referencia de velocidad, el 1 de referencia, y el voltaje analógico de referencia de 2 |
| Terminal de entrada | 10 terminales de entrada digital, uno de los cuales se puede utilizar como entrada de impulsos de alta velocidad, compatible con active PNP o NPN modo de entrada. De entrada analógica de 2 terminales, uno de los cuales sólo pueden ser utilizados como el voltaje de entrada, y el otro puede ser utilizado como entrada de corriente o voltaje de entrada |
| Terminal de salida | 3 terminales de salida digital Terminales de salida de relé 2 El canal 1 de la terminal de salida analógica, 20mA ~ 0/4 o 0/2 ~ 10V puede ser seleccionado, respectivamente, que puede darse cuenta de la producción de cantidades físicas tales como establecer la frecuencia y la frecuencia de salida |
| Las características ambientales | |
| La temperatura de trabajo | -10~+40ºC, hasta 50ºC, el cambio de temperatura del aire es inferior a 0.5ºC/min. |
| La temperatura de almacenamiento | -40~+70ºC |
| Con motivo de la aplicación | En el interior, libre de la luz solar directa, el polvo, gases corrosivos, gas inflamable, de niebla de aceite, el vapor de agua, gotas de agua o sal... |
| La altitud | Menos de 1.000 metros, es necesario para la disminución de más de 1.000 metros |
| La humedad | A menos de 95%HR, sin condensación |
| Resistencia a vibraciones | 3,5 m/s² en 2-9hz, de 10 m/s² en 9-200Hz (IEC60721-3-3) |
| Un grado de protección | IP20 |
| Nivel de contaminación | La clase 2 (seco, la contaminación de polvo no conductores) |

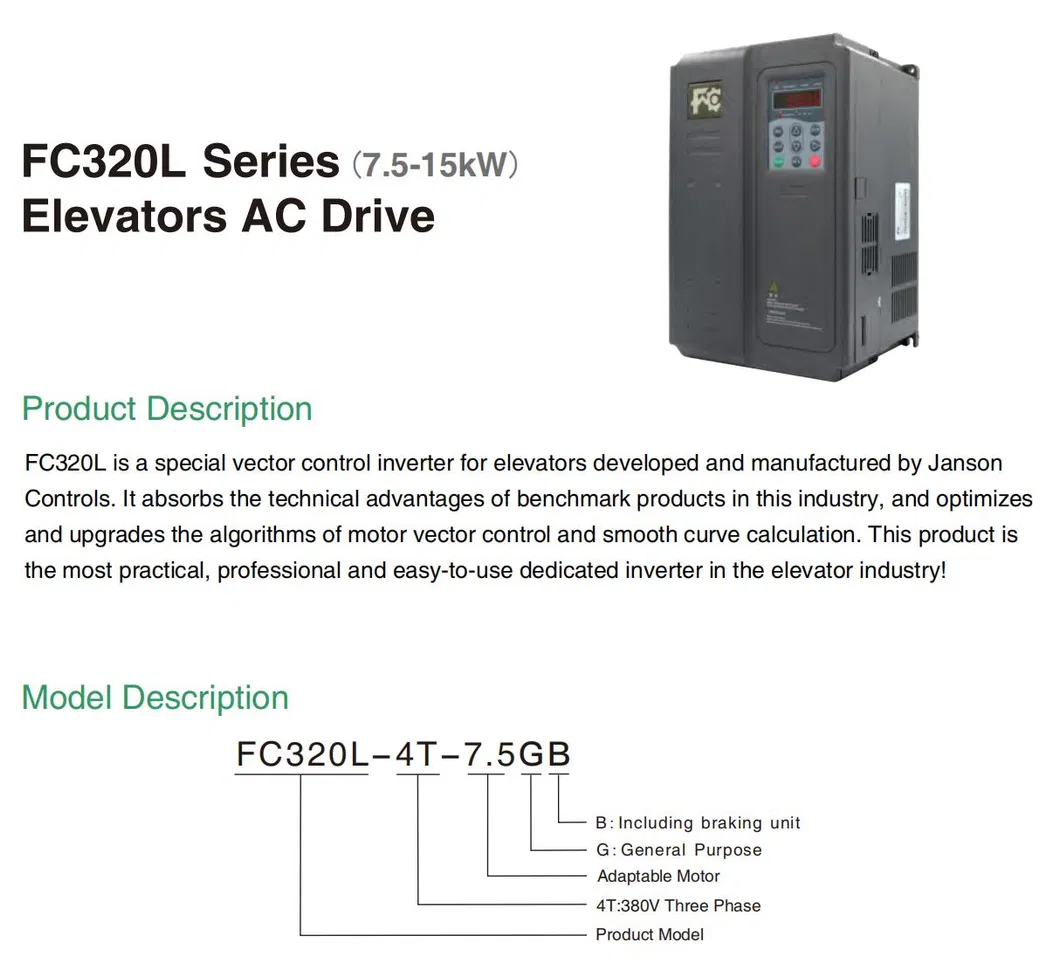

| Tema No. | Motor Adaptable (kW) | Corriente de entrada (A) | Corriente de salida (A) | La capacidad de tarifa (kVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | Diámetro (mm) | GW (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fase 3 1/3 de entrada y salida de la fase de 380V (-15%~+15% de tolerancia) | |||||||||||
| FC320L-4T-7.5GB | 7.50 | 19.00 | 17.00 | 11.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 6.50 |
| FC320L-4T-11GB | 11.00 | 28.00 | 25.00 | 16.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 6.80 |
| FC320L-4T-15GB | 15.00 | 35.00 | 32.00 | 21.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 7.30 |
| Tema No. | Comentario |
|---|---|
| PG-A4 | Codificador Incrementall AB |
| PG-C | El pecado el codificador/Cos |
| PG-C2 | |
| PG-C3 | |
| Gp-B | Codificador UVW |
| MD32PG5 | Codificador de absolutos Endat y conector de la SSI |

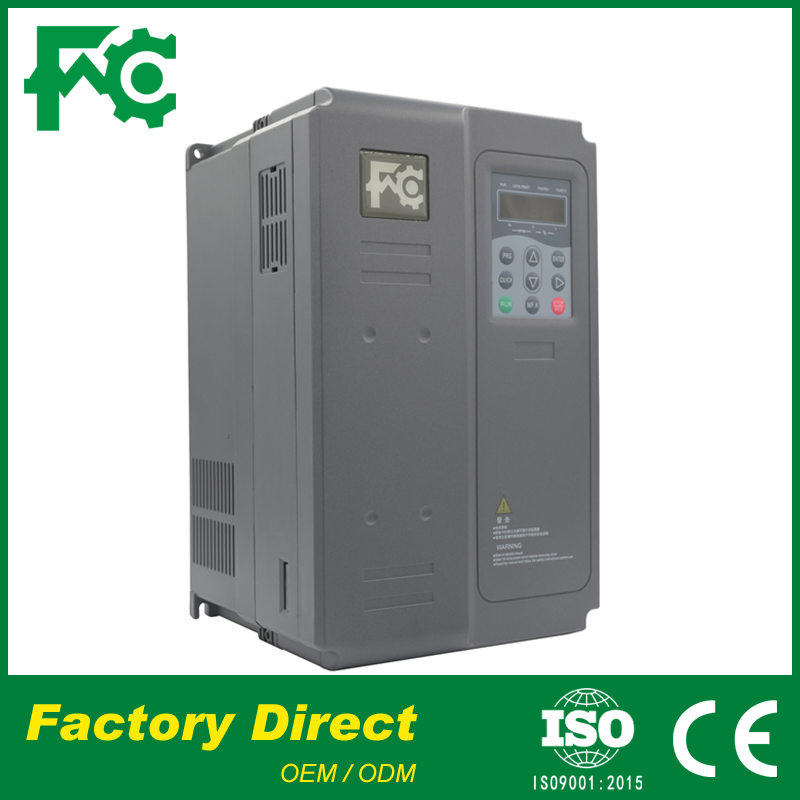

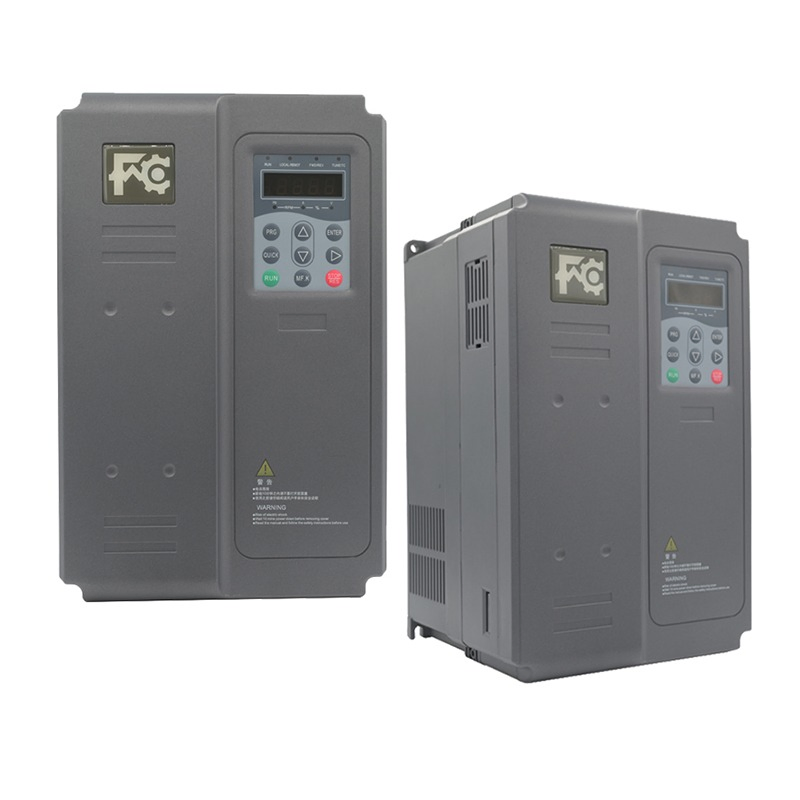

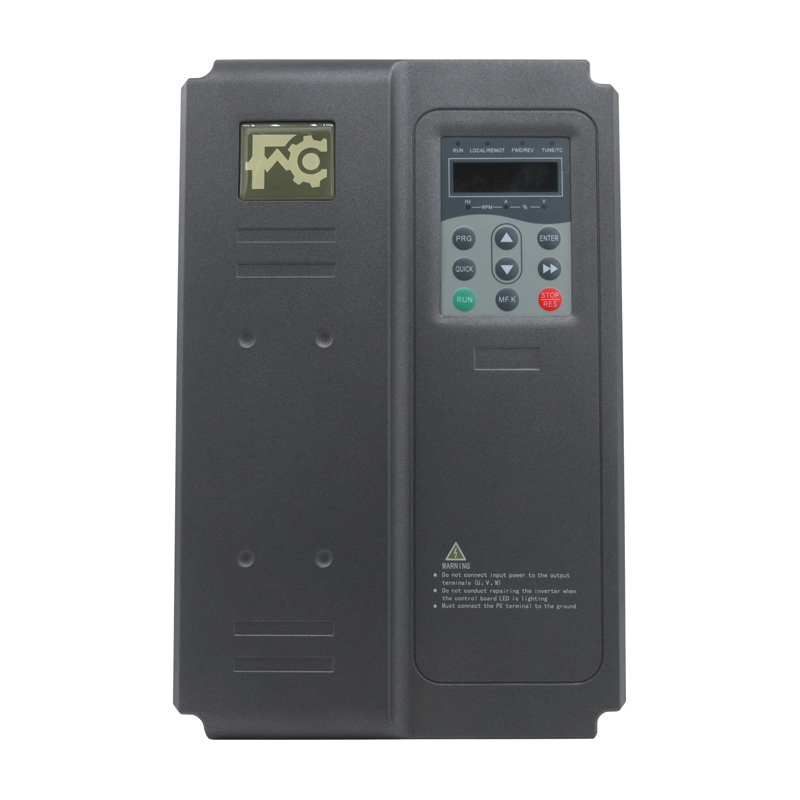

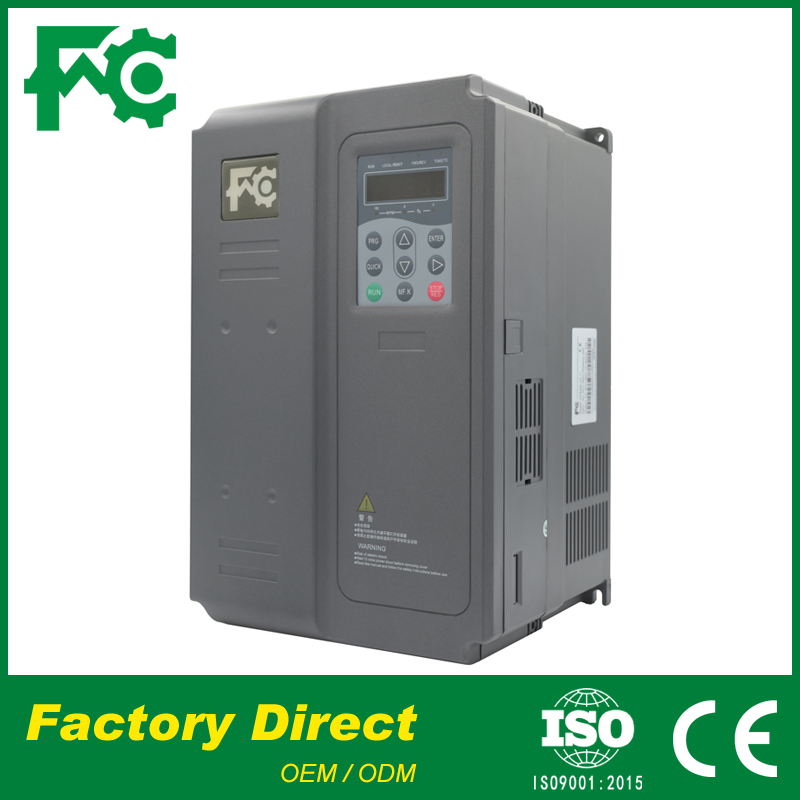

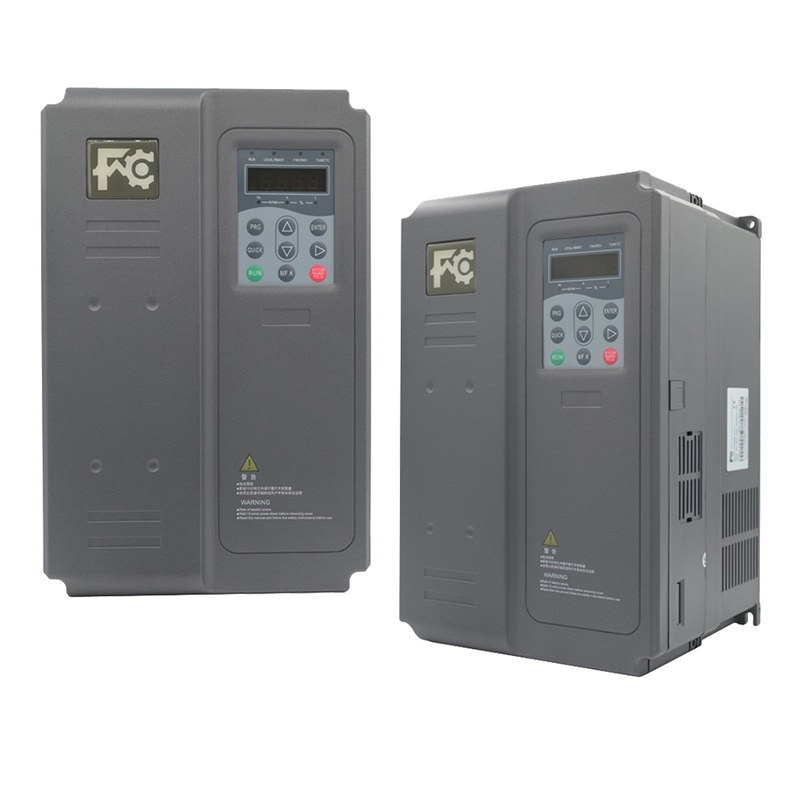

El inversor de frecuencia FC320L ofrece un rango amplio de potencia de salida de 0,4 a 400 kW, adaptándose eficientemente a la mayoría de las necesidades de transmisión de motores industriales.
Soporta múltiples métodos avanzados, que incluyen el control de vectores de lazo abierto (SVC), control de vectores de bucle cerrado (FVC) y el clásico control V/F.
Cuenta con una robusta capacidad de sobrecarga del 150% de la corriente nominal durante 60 segundos, y soporta hasta el 180% de la corriente nominal durante 1 segundo.
Este inversor dispone de más de 40 tipos de protección de seguridad incorporados, incluyendo la detección de cortocircuito al encendido, protección contra pérdida de fase en entrada y salida, protección contra sobretensión, bajo voltaje y sobrecorriente.
Es compatible con varios tipos de tarjetas para codificador, incluyendo codificadores incrementales AB (PG-A4), Sin/Cos (PG-C/C2/C3), codificadores UVW (Gp-B), y codificadores absolutos Endat y conector SSI (MD32PG5).
Se debe instalar en interiores, protegido de luz solar directa, polvo, gases corrosivos o inflamables. Funciona óptimamente a temperaturas de -10ºC a +40ºC, con una humedad relativa inferior al 95% HR (sin condensación) y una altitud de hasta 1,000 metros sin degradación.
