Información Básica
No. de Modelo.
FLB-F17C-75kW
Certificación
ISO9001: 2000, VDE, CCC, ce
Forma
All Tipo de empaquetado
Voltaje de la operación
Baja Tensión
Rango de aplicación
industria, fábricas, edificios, nueva energía, etc
Material de Shell
personalizable
Shell Grado de la protección
IP30-IP66
Marca
abb, chint, siemens, omron, delixi, etc
tensión nominal
ac 380v/220v, 50hz
corriente nominal
100A, 250A, 400A, 630A, 800A, 1250A, 2000A
corriente de resistencia de corto tiempo
16ka, 25ka, 31.5ka, 50ka
tensión de aislamiento nominal
660V

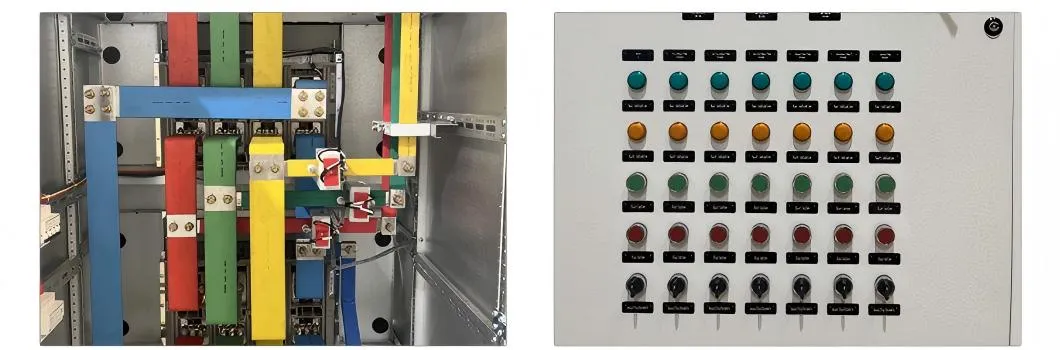

sistema de barra colectora
barra de cobre (tmy)
factor de potencia
0.8~0.95 (rezagado)
material del armario
1,5~2,0mm
método de instalación
montado en el suelo, montado en la pared
tipo de protección
protección contra sobrecarga, protección contra cortocircuitos, etc
modo de funcionamiento
operación manual, operation eléctrica (opcional)
separación interna
separación de unidades funcionales
temperatura de funcionamiento
-10℃~+40℃
Paquete de Transporte
caja de madera estándar de exportación con pallet
Especificación
personalizado
Capacidad de Producción
2000 piezas por mes
Descripción de Producto
Juego completo profesional de personalización e ingeniería del armario de distribución de alimentación Servicios de apoyo
Estamos profundamente comprometidos en el campo eléctrico industrial, centrándose en el negocio principal de la personalización de conjuntos completos de armarios de distribución de energía. Ofrecemos nuevos servicios de apoyo a la fábrica, renovación de la antigua fábrica y servicios especiales de adaptación de escenarios. Con una personalización precisa, una entrega eficiente y una calidad fiable, capacitamos a los clientes para lograr una puesta en marcha segura y una reducción de costes y una mejora de la eficiencia.
Servicios básicos de Negocio y apoyo
Enfocándonos en las necesidades de escenarios completos, ofrecemos tres servicios principales: Apoyo a la construcción de nuevas fábricas (adaptación de planificación de energía, personalización de armarios de distribución de energía, coordinación de nodos de proyectos, conexión de necesidades arquitectónicas y nuevas necesidades de energía para ayudar en la puesta en marcha temprana); renovación de la distribución de energía de la fábrica antigua (sustitución de la antigua cabina, optimización de la eficiencia energética, diseñada con "tiempo de inactividad mínimo" para equilibrar la seguridad y el ahorro); personalización de escenarios especiales (profundamente arraigada en la nueva energía, la industria química y otros campos, personalización de armarios de distribución de energía con alta y baja resistencia a la temperatura, resistencia a la corrosión y rendimiento sin polvo para adaptarse a condiciones de trabajo extremas).
Ventajas principales de la personalización completa del armario de juegos
Fabricamos profesionalmente una gama completa de productos, incluyendo componentes de celda de alta y baja tensión, cajas de distribución y cajas de control, que pueden adaptarse con precisión a escenarios industriales, comerciales, municipales y especiales a petición. Apoyamos una cantidad mínima de pedidos de 1 unidades, logramos una entrega rápida de 30 días, confiando en una cadena de suministro eficiente, y proporcionamos soporte de servicio de producto de proceso completo desde el diseño del esquema hasta la entrega de productos terminados.
Compromisos de calidad y Servicio
Controlamos estrictamente todos los vínculos de producción y puesta en marcha de fábrica para garantizar el funcionamiento estable de los armarios; establecemos un mecanismo de respuesta rápida para conectar completamente con las necesidades del cliente, y proporcionamos servicios de ciclo completo desde la consulta hasta la entrega, garantizando una cooperación sin preocupaciones.
Con capacidades de personalización profesional y servicios eficientes, nos esforzamos por ser su socio confiable en equipos eléctricos industriales y ayudar a sus proyectos a aterrizar eficientemente.

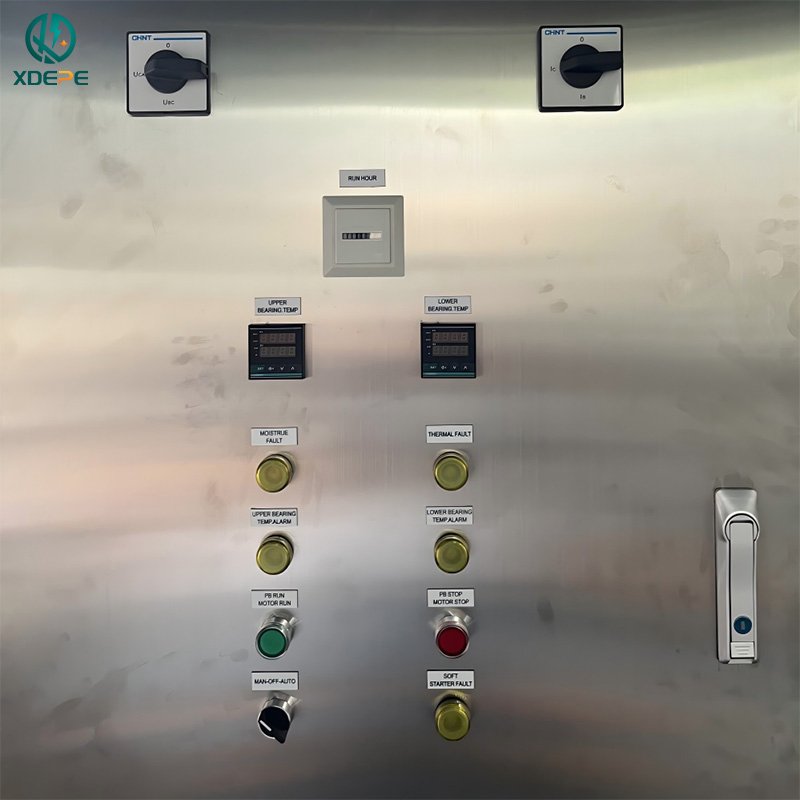

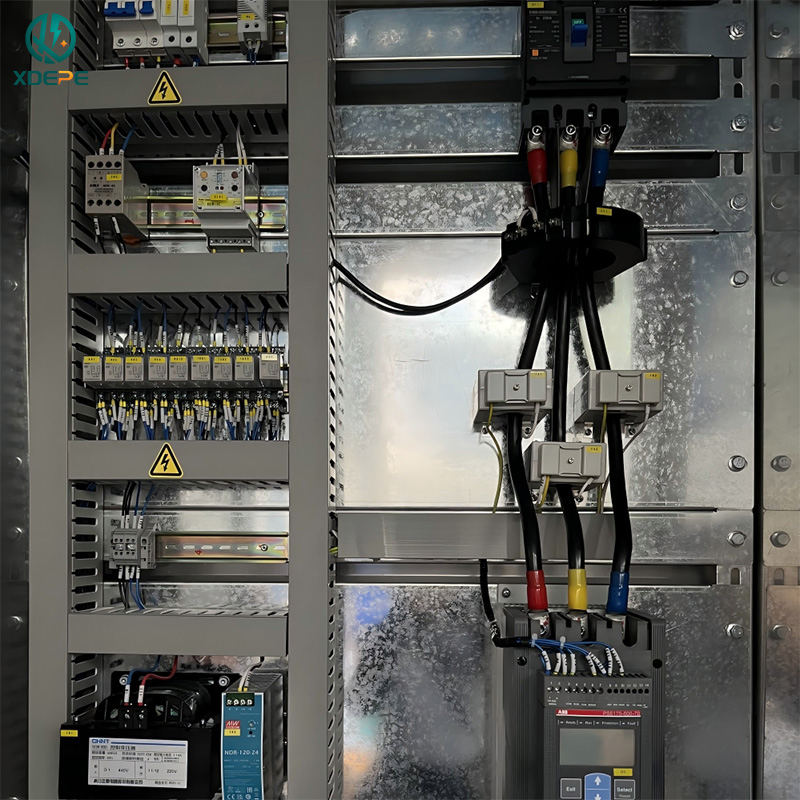

Armario de control de arranque suave del motor de acero inoxidable

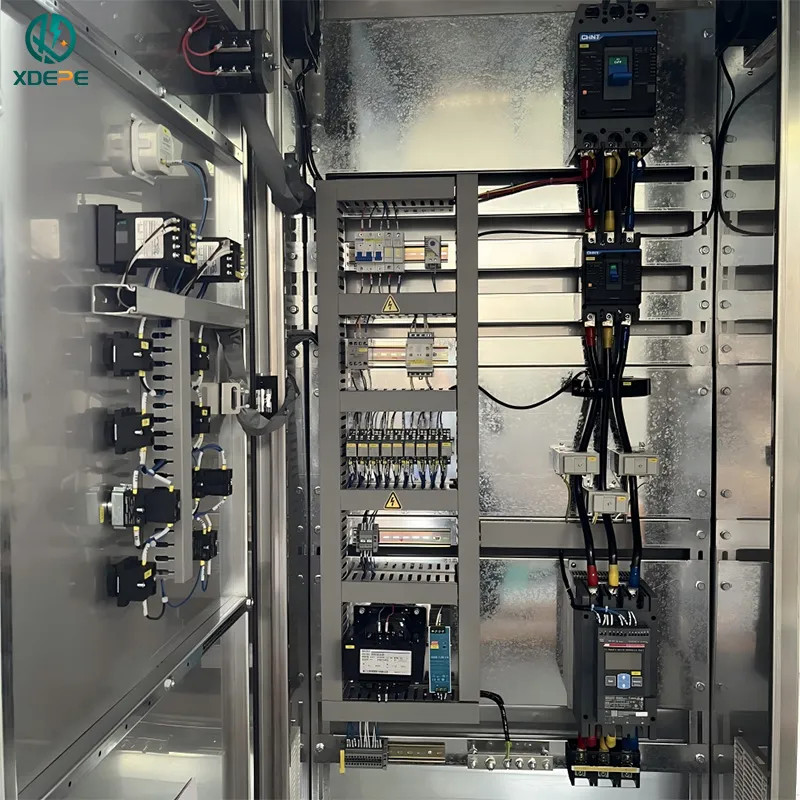

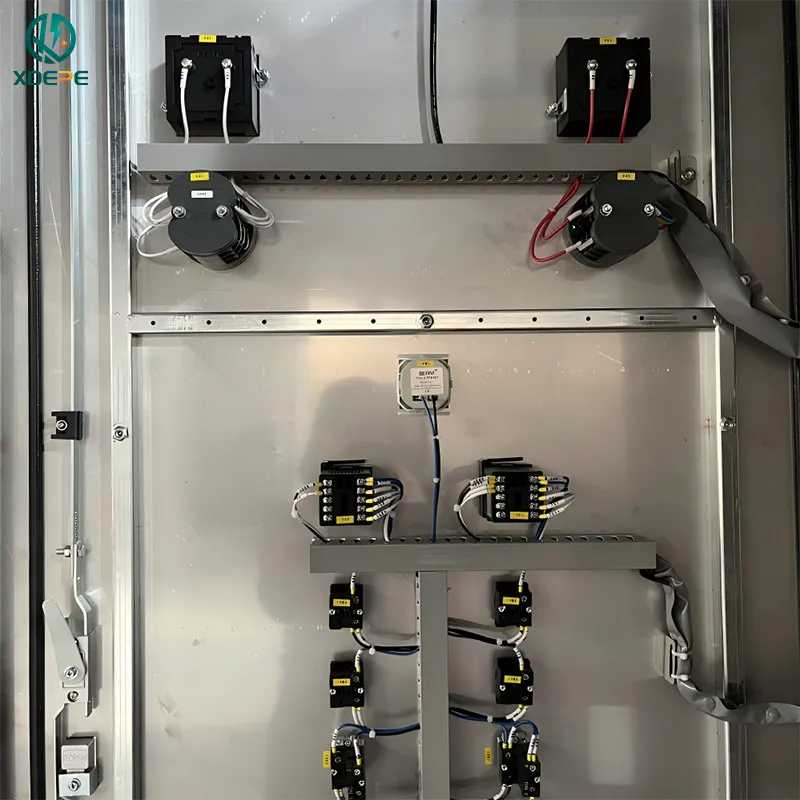

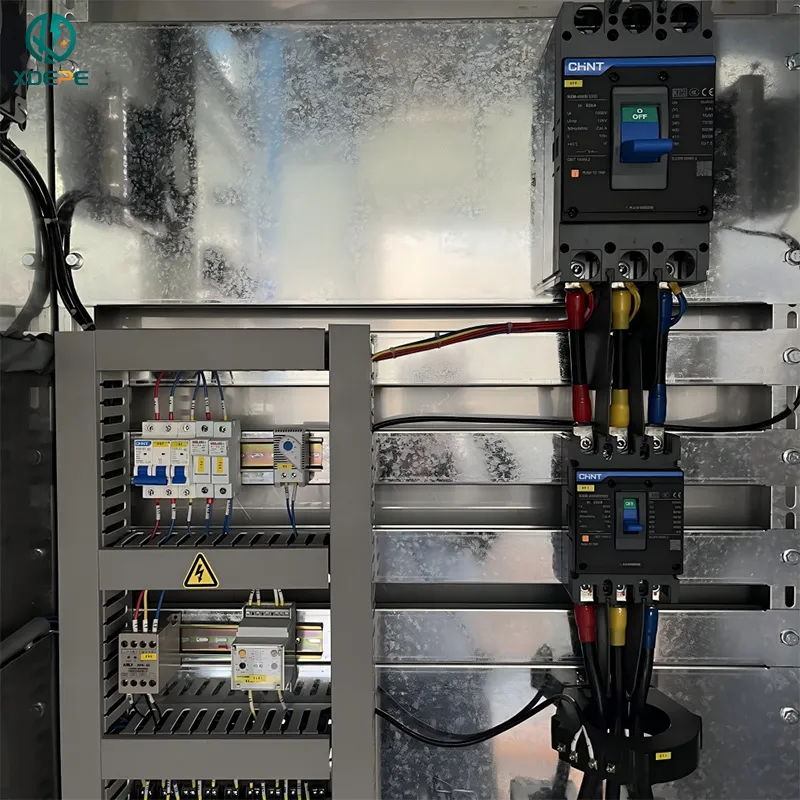

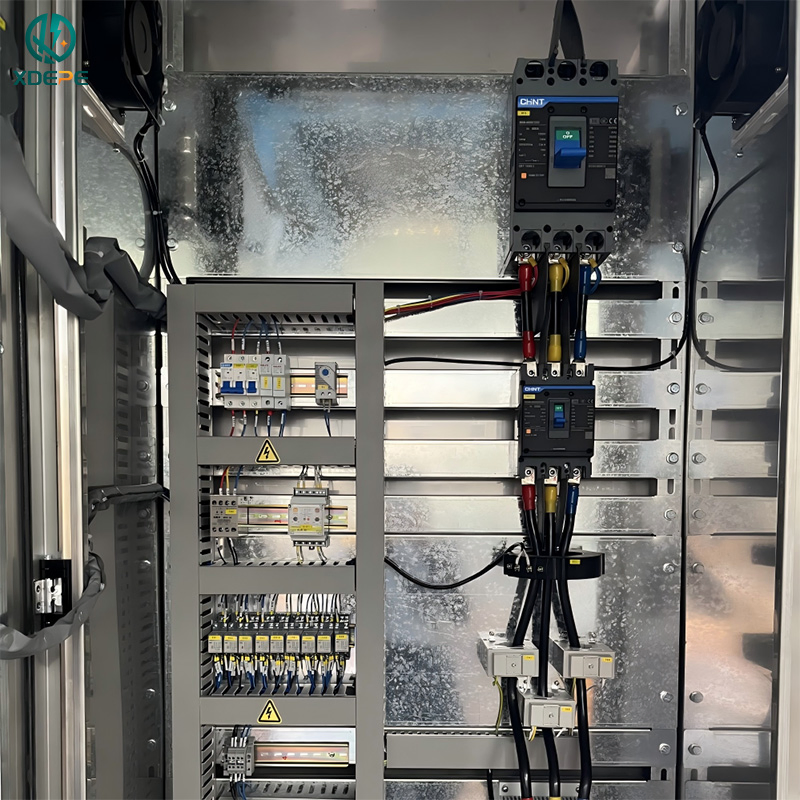

Estructura interna: Los componentes internos de este armario de control de arranque suave de acero inoxidable son todos de marcas de primer nivel. El circuito principal está equipado con disyuntores de caja moldeada CHINT y arrancadores suaves ABB para proporcionar un control de encendido y apagado fiable y protección de arranque suave para motores. Cuenta con un transformador de control y una fuente de alimentación de conmutación Mean Well, que proporciona una potencia estable y limpia de baja tensión para todo el circuito de control. Los relés intermedios y bloques terminales instalados de forma modular permiten una transferencia de señal clara y un control lógico, lo que mejora considerablemente la estabilidad y el mantenimiento del circuito. Mientras tanto, el armario integra transformadores de corriente y módulos de control de temperatura para recoger datos de corriente del motor y temperatura de rodamiento en tiempo real, proporcionando una base precisa para la protección del sistema. La puerta del armario está equipada con amperímetros, voltímetros, contadores de horas de funcionamiento e indicadores de estado, lo que permite un control intuitivo del funcionamiento del equipo y una rápida localización de fallos. Todos los componentes están cableados de conformidad con las normas, con una separación clara de la electricidad fuerte y débil, reduciendo de forma eficaz los riesgos de interferencia de la señal y garantizando un funcionamiento estable a largo plazo.
Puntos de venta: La principal ventaja de este armario de control reside en el uso de un arrancador suave ABB, que permite un arranque suave y una parada suave del motor, reduciendo de forma eficaz la corriente de arranque y evitando el impacto en la red eléctrica y en el equipo mecánico. El armario está fabricado en acero inoxidable, con un alto nivel de protección y una excelente resistencia a la corrosión, adaptándose a entornos exteriores y condiciones adversas como humedad y polvo. El sistema integra múltiples funciones de protección, incluyendo sobrecarga, pérdida de fase, exceso de temperatura y fallos de arranque suave, que pueden activar y cortar la alimentación a tiempo cuando se producen anomalías en el equipo, protegiendo completamente la seguridad del equipo y del personal. La puerta del armario está equipada con botones de arranque/parada locales y un interruptor de modo "Manual/Off/Auto", que admite varios métodos de control para satisfacer las necesidades operativas en diferentes situaciones. Los componentes internos adoptan un diseño modular con cableado estandarizado y claro, facilitando el mantenimiento diario y reservando espacio suficiente para la posterior expansión de la función. El equipo ha sido sometido a estrictas pruebas de fábrica, garantizando un funcionamiento estable y fiable, ampliando significativamente la vida útil de los motores y equipos de apoyo, y reduciendo los costes de operación y mantenimiento a largo plazo de los usuarios.
Escenarios de aplicación: Este armario de control de arranque suave se utiliza ampliamente en varios escenarios de carga de motor asíncrona trifásica de alta potencia, lo que lo corriente en un dispositivo de control ideal para campos industriales y municipales. En las industrias municipales de abastecimiento de agua y tratamiento de aguas residuales, puede controlar las bombas de suministro de agua y las bombas de aguas residuales, evitando eficazmente los efectos de los martillos de agua durante el arranque y la parada, y protegiendo la seguridad del sistema de tuberías. En los campos de ventilación industrial y eliminación de polvo, es adecuado para ventiladores grandes y ventiladores de tiro inducido, reduciendo la tensión mecánica durante el arranque del ventilador y minimizando el desgaste y el ruido del equipo. Mientras tanto, también es aplicable a equipos industriales generales como compresores, transportadores y trituradoras, lo que permite un arranque suave de las cargas y reduce el impacto en los mecanismos de transmisión. El alto nivel de protección del armario de acero inoxidable permite adaptarse a entornos hostiles como estaciones de bombeo exteriores y patios abiertos, garantizando un funcionamiento estable del equipo en condiciones húmedas y polvorientas. Ya sea para proyectos nuevos o renovaciones de equipos antiguos, este armario de control puede proporcionar soluciones fiables de control y protección, lo que ayuda a las empresas a lograr operaciones de producción eficientes y seguras.

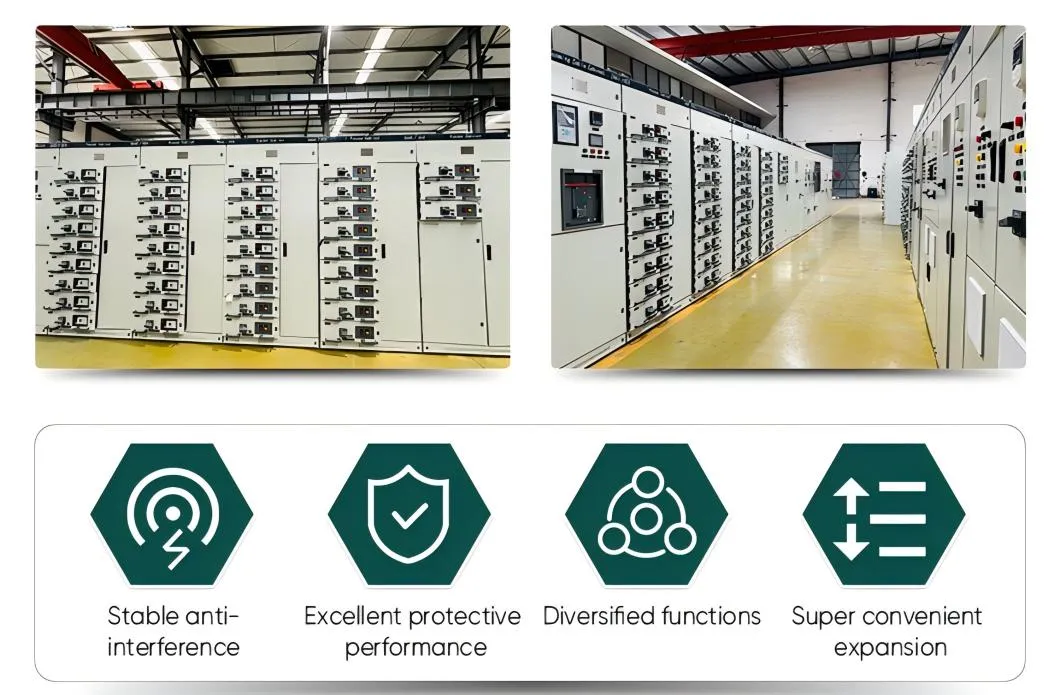

Sistema de distribución de potencia de baja tensión
Se trata de una solución integrada completa para distribución de energía de baja tensión y control de motores, diseñada para plantas petroquímicas de gran escala. Integra unidades centrales como armarios de distribución de bajo voltaje tipo GCS, armarios de arranque suave y armarios de control de frecuencia variable, sirviendo como el núcleo de energía que soporta equipos de proceso, sistemas auxiliares y suministro de energía de emergencia en toda la planta petroquímica.
Composición del sistema y unidades principales
Esta solución forma una arquitectura completa de "redundancia de línea de entrada doble - alimentación de potencia multicircuito - arranque suave/control de frecuencia variable - monitorización inteligente", que cubre la demanda de energía de todos los escenarios en la producción petroquímica:

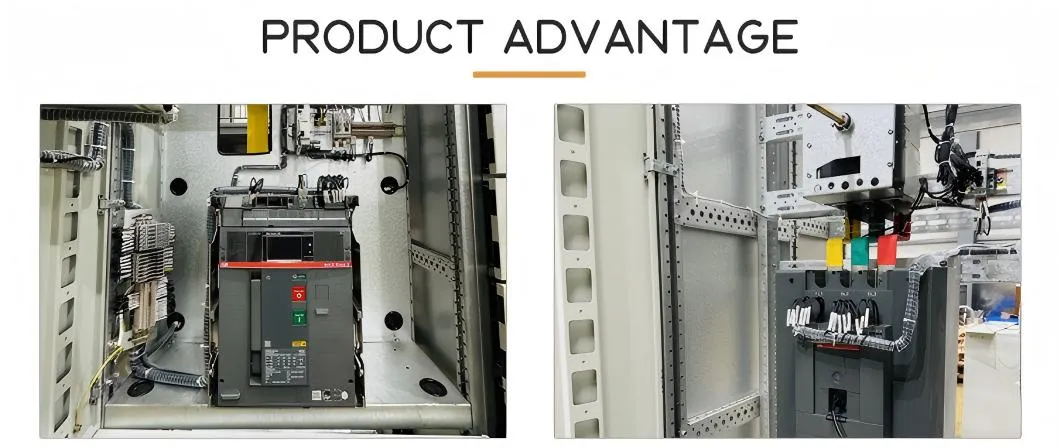

- Armario de cable entrante: Equipado con disyuntores de aire ABB, admite conmutación automática de doble potencia, lo que permite una conmutación perfecta durante fluctuaciones o fallos de alimentación para garantizar el funcionamiento continuo de equipos Petroquímicos.
- Cuadro de alimentación: Con un diseño modular tipo cajón, cada armario soporta 10-12 circuitos independientes, con un número total de circuitos en todo el sistema superior a 200. Puede alimentar docenas de tipos de equipos terminales, como bombas químicas, reactores y sistemas de ventilación simultáneamente, y aislar con precisión fallos para evitar cortes de energía a gran escala.
- Armario de arranque suave (nueva unidad central): Equipado con arrancadores suaves ABB serie PST, está especialmente diseñado para motores de alta carga en escenarios Petroquímicos (como compresores y bombas de suministro de área). Al ajustar suavemente la corriente de arranque, evita daños a la red eléctrica y al equipo causados por la corriente de entrada durante el arranque del motor, prolonga la vida útil del motor y se adapta a las características de funcionamiento de "carga pesada, arranque y parada frecuentes" de los equipos Petroquímicos.
- Armario de control de frecuencia variable: Los convertidores de frecuencia ABB/Schneider integrados proporcionan control de velocidad para cargas de ventilador y bomba, cumpliendo con los requisitos de regulación de flujo/presión de proceso, al tiempo que reducen el consumo de energía entre un 20% y un 30%.
Escala del proyecto y capacidad de entrega
Todo el sistema consta de docenas de armarios, formando un centro de distribución de energía a gran escala con dos hileras extendidas, sirviendo a la producción y sistemas auxiliares de toda la planta petroquímica. Como fábrica de origen con 18 años de experiencia, nuestra capacidad de producción mensual es de 800-1000 conjuntos, lo que puede garantizar la rápida entrega de proyectos a gran escala.
| Parámetros específicos |
Detalles Descripción |
| Nivel de protección |
NORMALMENTE IP30 IP40, IP54 |
| Material del armario |
Generalmente, se utilizan placas de acero laminado en frío de alta calidad con un grosor entre 1,2 y 2,0mm |
| Dimensiones externas |
La altura es generalmente 2200mm y puede ser personalizada de acuerdo a las necesidades |
| Tensión nominal de trabajo |
Común 380V, 400V, 660V, etc., adecuado para diferentes requisitos de sistema de alimentación |
| Tensión de aislamiento nominal |
Generalmente 660V o 1000V para asegurar el rendimiento del aislamiento eléctrico |
| Frecuencia nominal |
50Hz o 60Hz, que coinciden con diferentes frecuencias de red eléctrica regional |
| Corriente nominal de embarrado |
De 630A a 5000A |
| Corriente de resistencia a cortocircuitos |
Dividido en diferentes niveles, como 25kA, 31,5kA, 40kA, 50kA, etc. |

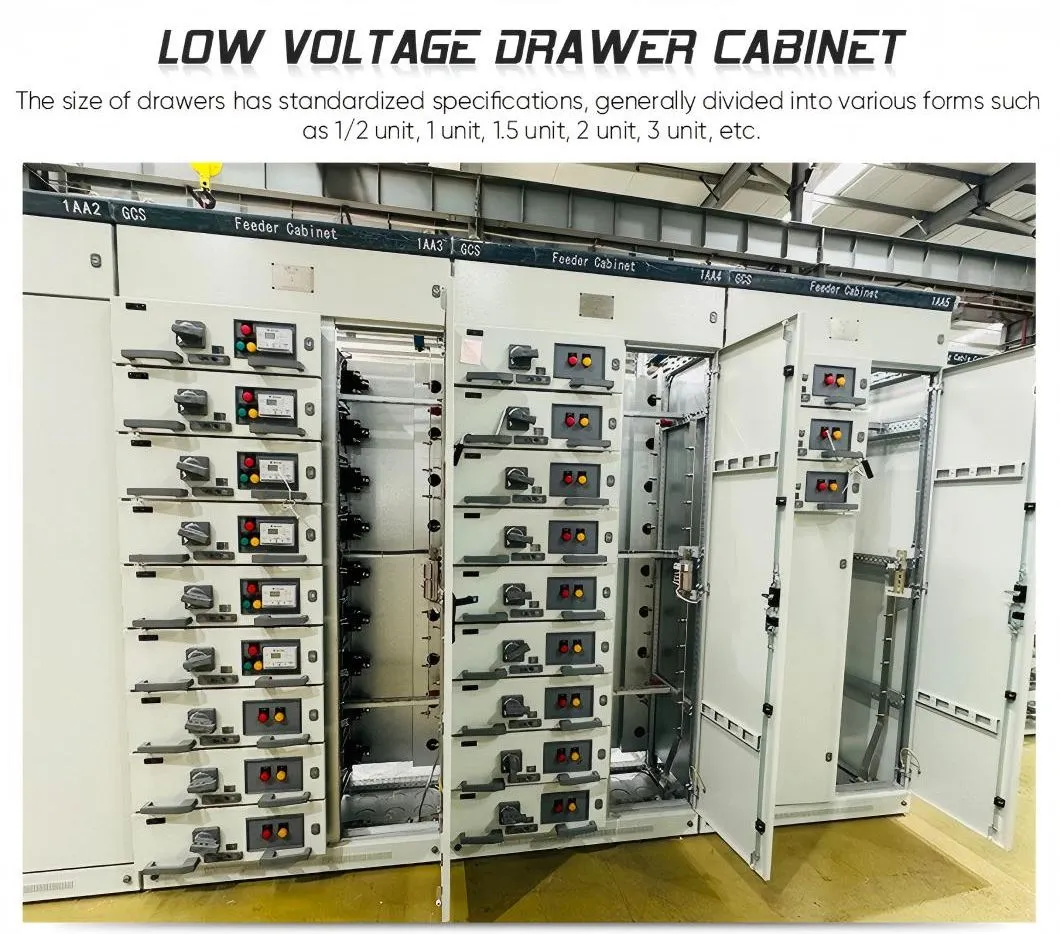

| Tamaño de cajón |
1/2 unidades, 1 unidades, 1,5 unidades, 2 unidades, 3 unidades |
| Corriente nominal del cajón |
100A - 1600A |
| Vida útil mecánica |
No menos de 2000 veces |
| Vida útil eléctrica |
No menos de 1000 veces |
Preguntas Frecuentes (FAQ)
1. ¿Es usted un fabricante?
Sí, somos un fabricante profesional con amplia experiencia en la industria de la automatización eléctrica, enfocados en la personalización de conjuntos completos de armarios de distribución de energía.
2. ¿Qué tipos de productos puedo adquirir con ustedes?

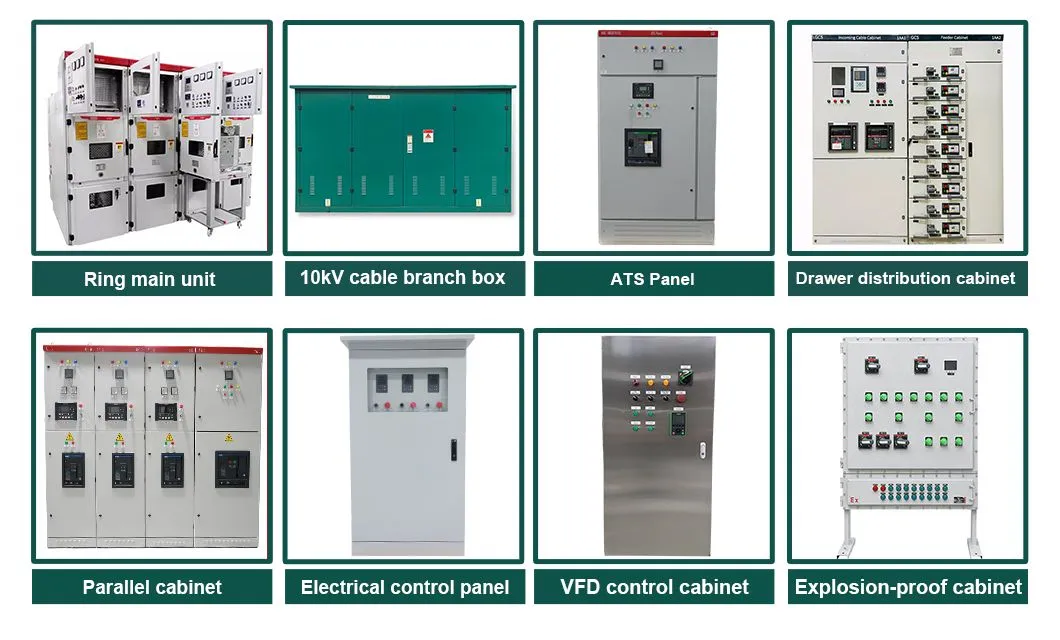

Ofrecemos juegos completos de armarios de distribución de baja tensión, cajones, cajas de distribución, armarios eléctricos, armarios de alimentación, armarios ATS, paneles de sincronización de generadores y armarios de conmutación de media y alta tensión.

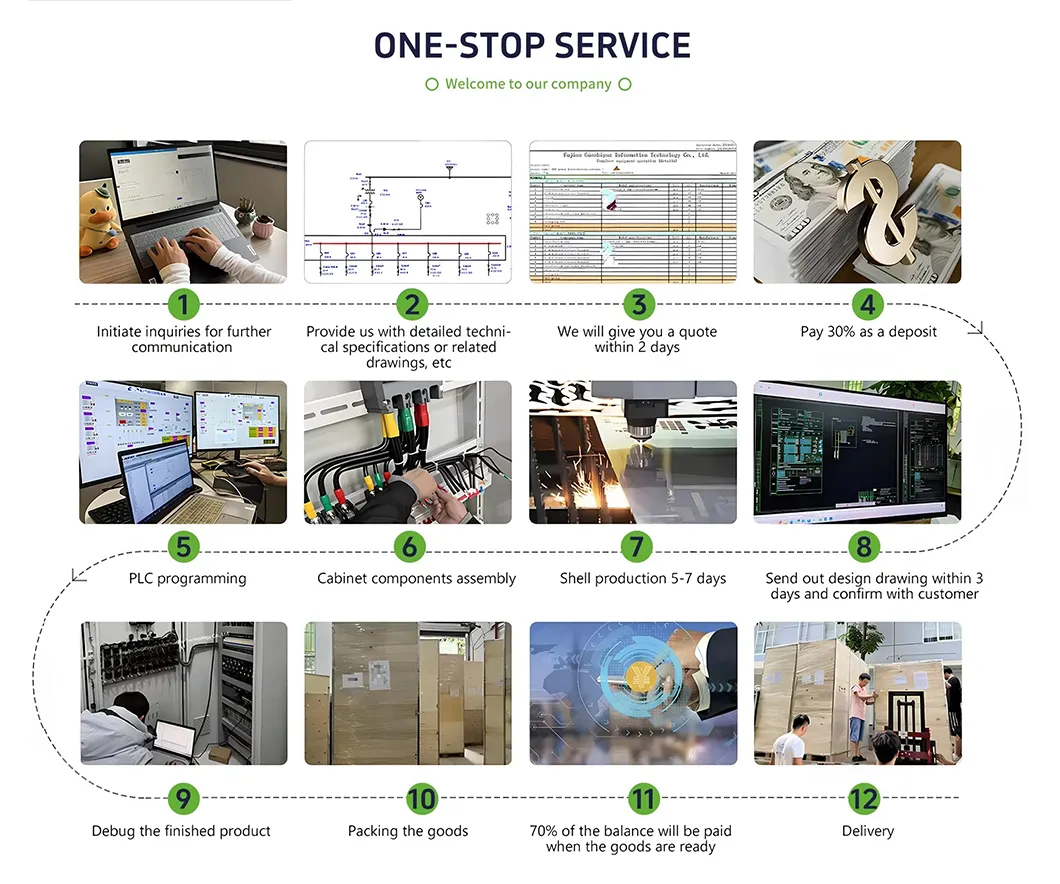

3. ¿Cómo puedo realizar un pedido?
Deberá proporcionarnos las especificaciones técnicas detalladas, el diagrama unifilar (SLD) o los dibujos de diseño relacionados. Puede ponerse en contacto con nuestro equipo comercial para obtener presupuestos y asesoramiento personalizado.
4. ¿Cómo se calcula el precio de su gabinete de distribución?
El precio se determina de forma exhaustiva basándose en sus especificaciones técnicas, configuración de componentes solicitados, cantidad total y otros requerimientos particulares del proyecto.
5. ¿Cuál es el tiempo de cotización y los plazos de entrega?
Proporcionamos una cotización dentro de los 2 días posteriores a la recepción de la información detallada. Generalmente, el plazo es de unos 15 días para muestras y de 25 a 30 días para la producción en masa, dependiendo de las especificaciones y la cantidad del pedido.
6. ¿Cuáles son sus condiciones de pago?
Aceptamos métodos de pago flexibles y rápidos, incluyendo L/C irrevocable a la vista, o prepago del 30% como depósito y el 70% restante una vez que los bienes estén listos para envío (soportando transferencias bancarias y plataformas digitales de pago).
