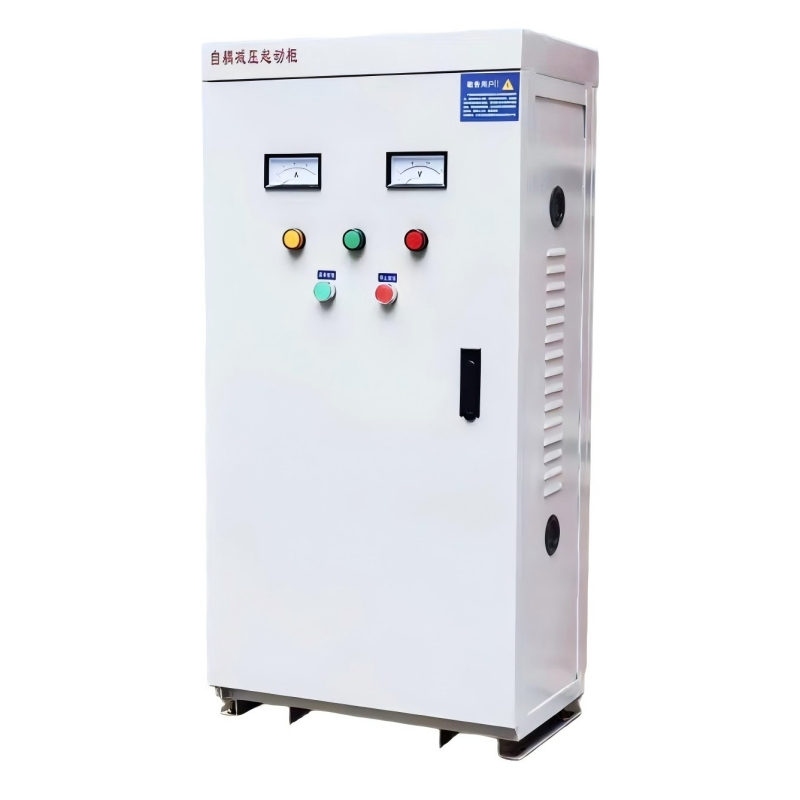

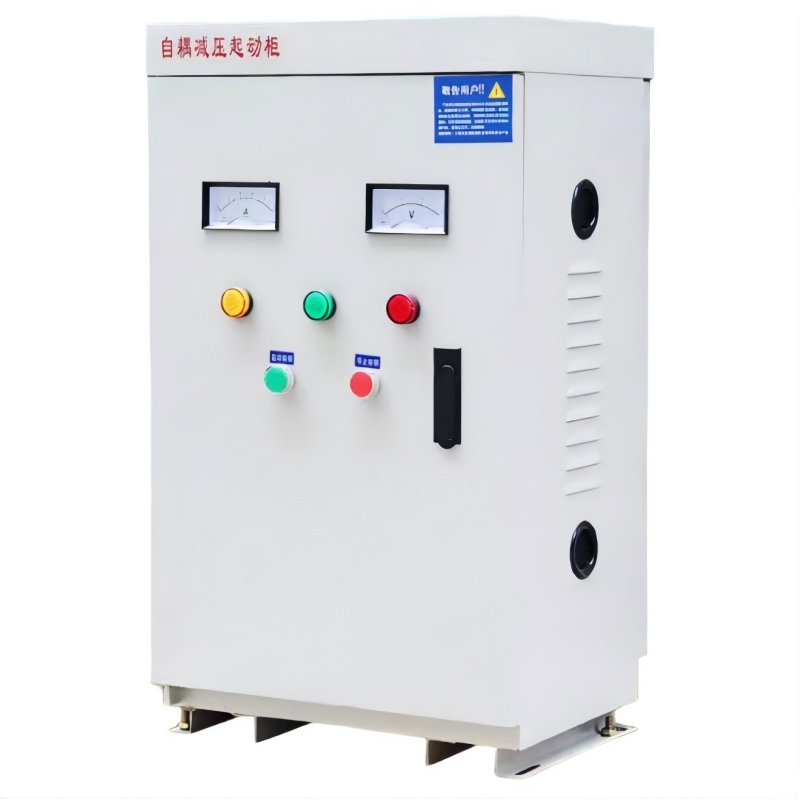

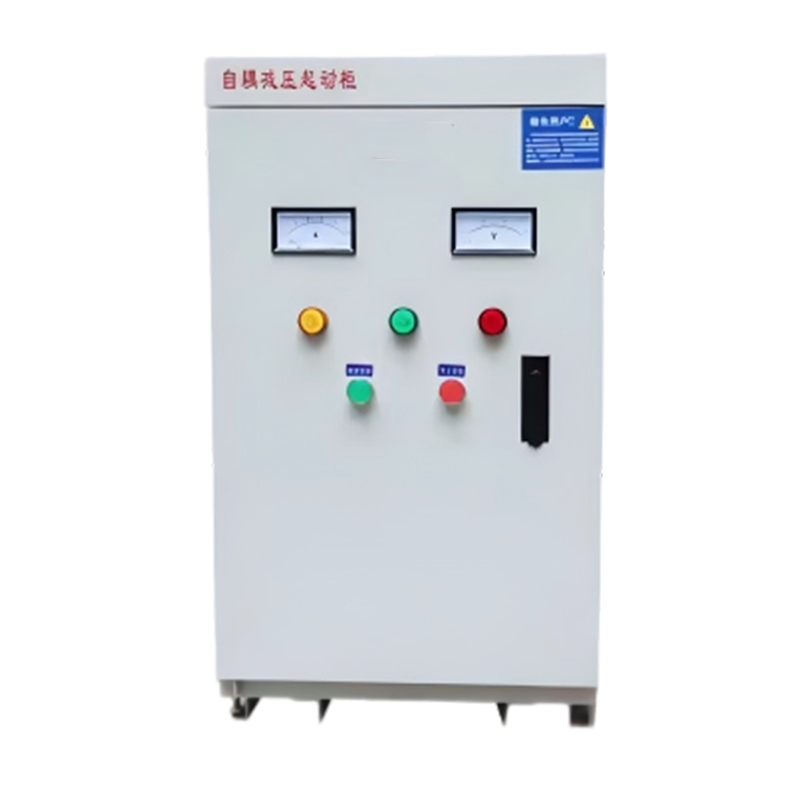

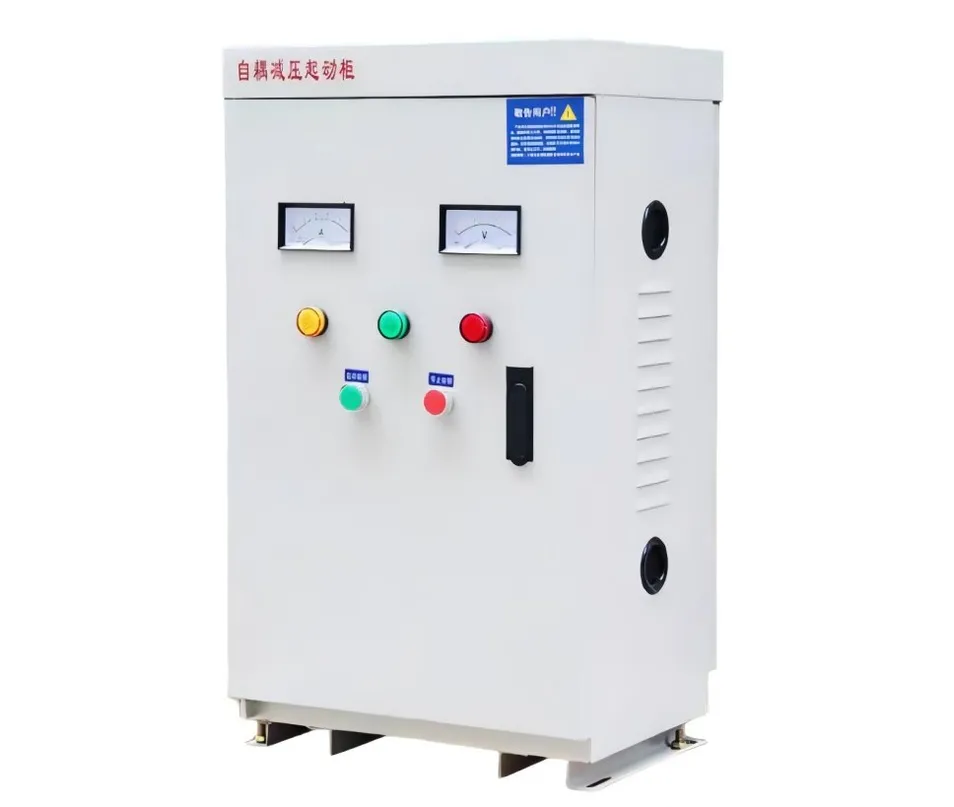

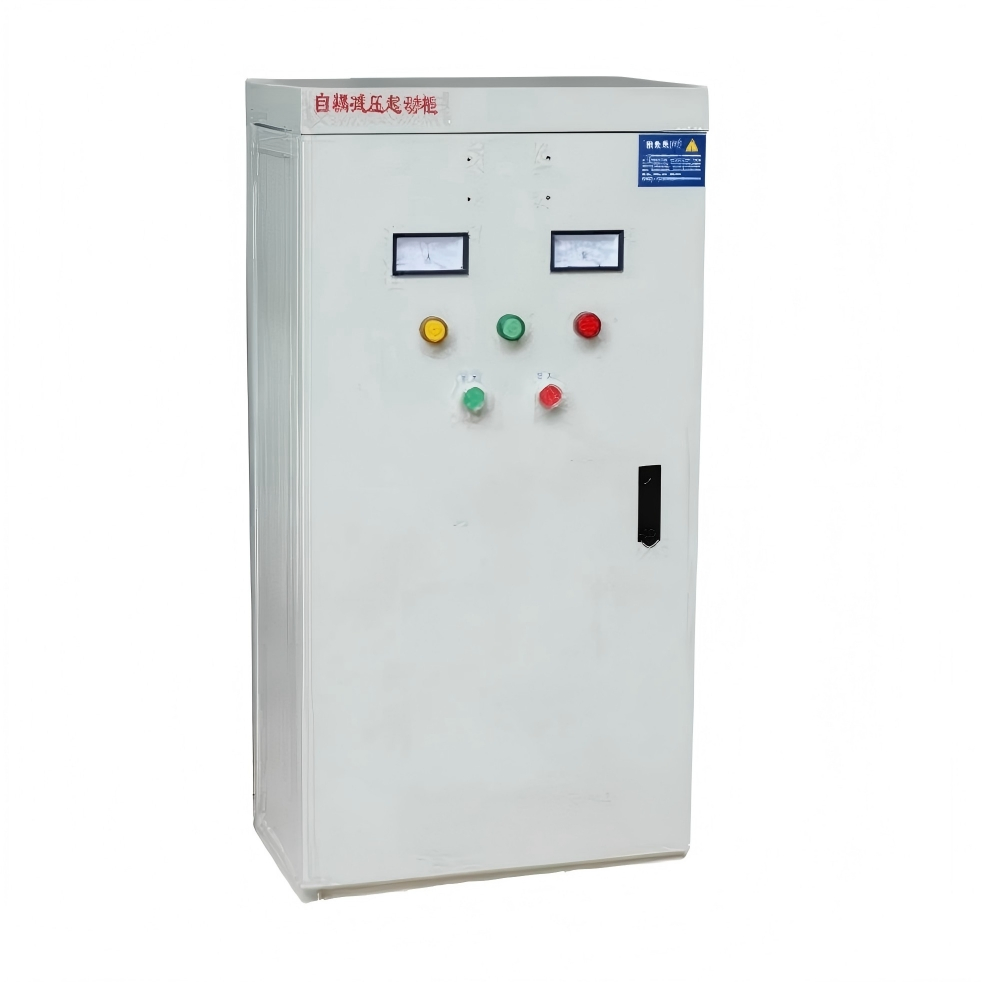

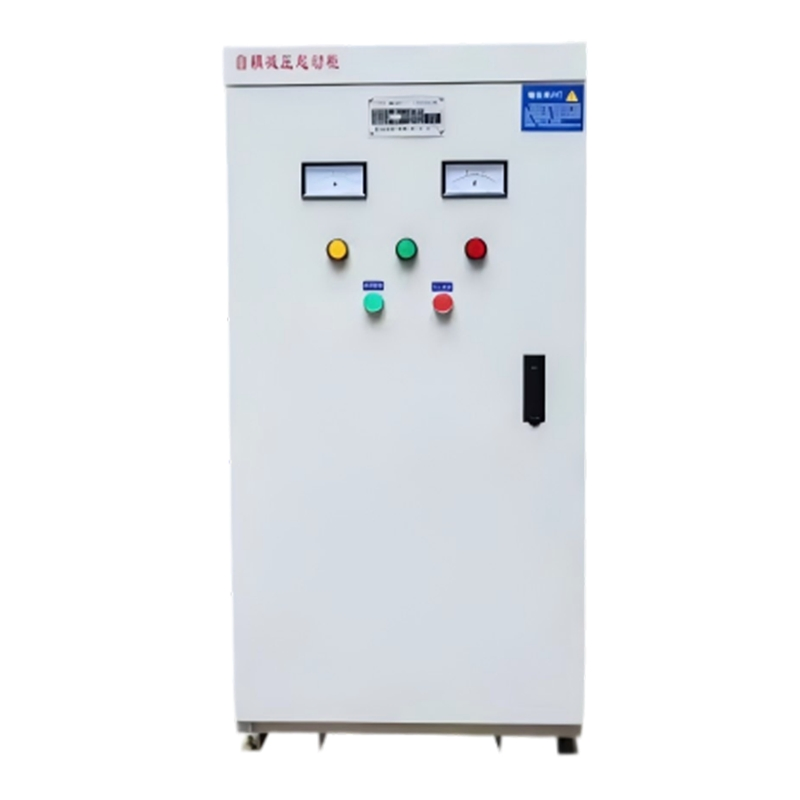

Este producto presenta una estructura tipo armario, compuesta de componentes que incluyen un autotransformador (con protector térmico), contactores de CA, protectores integrados y relés de tiempo.
Los modelos con una potencia nominal de 75kW o inferior adoptan un modo de control automático, mientras que los modelos de 90kW o superior admiten modos de control manual y automático, que pueden conmutarse mediante un interruptor de conmutación.
El relé de tiempo es ajustable, lo que permite a los usuarios ajustar libremente la hora de inicio. Los amperímetros y voltímetros se instalan en la puerta del armario para mostrar directamente el estado de funcionamiento del armario de arranque, lo que hace que el funcionamiento sea más intuitivo y cómodo para los usuarios.
MC X 0 1 -
1 2 3 4 5
| Posición | Definición del Código |
|---|---|
| 1 | Código de identificación de empresa |
| 2 | Armario de arranque |
| 3 | Autotransformador |
| 4 | Número de serie del diseño |
| 5 | Potencia nominal del motor controlado (kW) |
El armario de arranque de tensión reducida autotransformador serie MCX01 está diseñado para su uso con motores de inducción trifásicos de jaula de ardilla con una potencia nominal de entre 15kW a 315kW, funcionando a AC 50Hz/380V. Está diseñado para aplicaciones de arranque de tensión reducida de autotransformador no frecuentes. Al aprovechar las características de reducción de tensión del autotransformador, el motor de arranque limita de forma eficaz la corriente de arranque de entrada del motor, mitigando de esta forma significativamente el impacto del proceso de arranque del motor en la red de distribución de energía y protegiendo tanto el motor como la red de los efectos adversos causados por corrientes de arranque excesivas.
- Temperatura ambiente: La temperatura ambiente mínima debe ser superior a -5°C, mientras que la temperatura ambiente máxima no debe superar +40°C. Además, la temperatura diaria media debe permanecer por debajo de +35°C para evitar el sobrecalentamiento o la degradación del rendimiento.
- Altitud: El equipo está diseñado para su uso a altitudes que no excedan los 2000 metros sobre el nivel del mar, ya que las elevaciones más altas pueden afectar la eficiencia de enfriamiento y las propiedades de aislamiento eléctrico.
- Humedad: La humedad relativa media mensual no debe superar el 90%, medida a una temperatura ambiente media de 20°C. Esto evita la condensación y daños relacionados con la humedad en los componentes internos.
| Especificaciones | Potencia controlada del motor (kW) | Corriente de funcionamiento máxima (A) | Relación de corriente inductiva (K) | Corriente ambiental de protección total (A) | Tiempo máximo de inicio total (s) |
|---|---|---|---|---|---|
| MCX01-15 | 15 | 29 | 100/5 | 29 | 60 |
| MCX01-18,5 | 18,5 | 36 | 100/5 | 36 | |
| MCX01-22 | 22 | 42 | 100/5 | 42 | |
| MCX01-30 | 30 | 57 | 100/5 | 57 | |
| MCX01-40 | 40 | 80 | 200/5 | 80 | |
| MCX01-55 | 55 | 103 | 200/5 | 103 | |
| MCX01-75 | 75 | 140 | 200/5 | 140 | |
| MCX01-90 | 90 | 167 | 300/5 | 2,8 | 80 |
| MCX01-115 | 110 | 207 | 300/5 | 3,5 | |
| MCX01-135 | 132 | 248 | 400/5 | 3,1 | |
| MCX01-160 | 160 | 300 | 400/5 | 3,8 | |
| MCX01-190 | 190 | 367 | 600/5 | 3,1 | 100 |
| MCX01-225 | 220 | 404 | 600/5 | 3,4 | |
| MCX01-260 | 250 | 459 | 600/5 | 3,8 | |
| MCX01-280 | 280 | 514 | 800/5 | 3,2 | |
| MCX01-315 | 315 | 579 | 800/5 | 3,6 |
| Especificaciones | Dimensiones totales (mm) | Dimensiones de instalación (mm) |
|---|---|---|
| MCX01-15-30 | 400×700×300 | 365×115 |
| MCX01-40-75 | 500×1005×320 | 470×120 |
| MCX01-90-115 | 550×1110×430 | 490×250 |
| MCX01-135-190 | 600×1300×490 | 520×320 |
| MCX01-220-315 | 700×1700×580 | 640×410 |
