| No. de Modelo. | FLB3-400A2 |
| Certificación | ISO9001: 2000, VDE, CCC, ce |
| Forma | All Tipo de empaquetado |
| Voltaje de la operación | Baja Tensión |
| Tamaño | personalizable |
| Rango de aplicación | industria, fábricas, edificios, nueva energía, etc |
| Material de Shell | personalizable |
| Shell Grado de la protección | IP30-IP66 |
| Marca | abb, chint, siemens, omron, delixi, etc |
| tensión nominal | ac 380v/220v, 50hz |
| corriente nominal | 100A, 250A, 400A, 630A, 800A, 1250A, 2000A |
| corriente de resistencia de corto tiempo | 16ka, 25ka, 31.5ka, 50ka |
| tensión de aislamiento nominal | 660V |
| sistema de barra colectora | barra de cobre (tmy) |
| factor de potencia | 0.8~0.95 (rezagado) |
| material del armario | 1,5~2,0mm |
| método de instalación | montado en el suelo, montado en la pared |
| tipo de protección | protección contra sobrecarga, protección contra cortocircuitos, etc |
| modo de funcionamiento | operación manual, operación eléctrica (opcional) |
| separación interna | separación de unidades funcionales |
| temperatura de funcionamiento | -10℃~+40℃ |
| altitud | ≤2000m |
| Paquete de Transporte | caja de madera estándar de exportación con pallet |
| Especificación | personalizado |
| Código del HS | 8537109090 |
| Capacidad de Producción | 2000 piezas por mes |
Juego completo profesional de personalización e ingeniería del armario de distribución de alimentación Servicios de apoyo
Estamos profundamente comprometidos en el campo eléctrico industrial, centrándose en el negocio principal de la personalización de conjuntos completos de armarios de distribución de energía. Ofrecemos nuevos servicios de apoyo a la fábrica, renovación de la antigua fábrica y servicios especiales de adaptación de escenarios. Con una personalización precisa, una entrega eficiente y una calidad fiable, capacitamos a los clientes para lograr una puesta en marcha segura y una reducción de costes y una mejora de la eficiencia.
Enfocándonos en las necesidades de escenarios completos, ofrecemos tres servicios principales: Apoyo a la construcción de nuevas fábricas (adaptación de planificación de energía, personalización de armarios de distribución de energía, coordinación de nodos de proyectos, conexión de necesidades arquitectónicas y nuevas necesidades de energía para ayudar en la puesta en marcha temprana); renovación de la distribución de energía de la fábrica antigua (sustitución de la antigua cabina, optimización de la eficiencia energética, diseñada con "tiempo de inactividad mínimo" para equilibrar la seguridad y el ahorro); personalización de escenarios especiales (profundamente arraigada en la nueva energía, la industria química y otros campos, personalización de armarios de distribución de energía con alta y baja resistencia a la temperatura, resistencia a la corrosión y rendimiento sin polvo para adaptarse a condiciones de trabajo extremas).

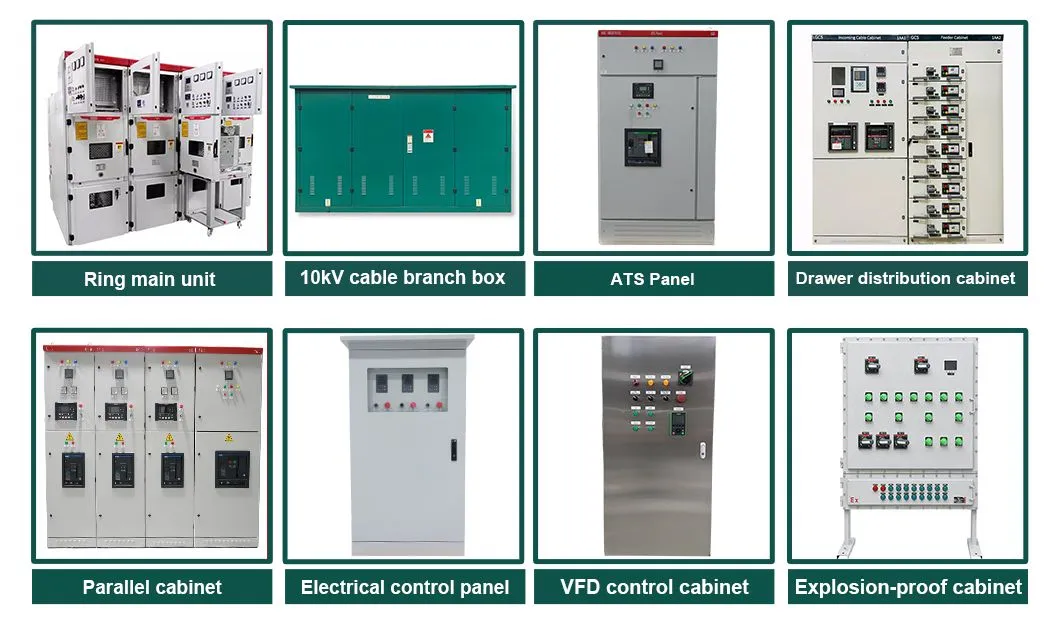

Fabricamos profesionalmente una gama completa de productos, incluyendo componentes de celda de alta y baja tensión, cajas de distribución y cajas de control, que pueden adaptarse con precisión a escenarios industriales, comerciales, municipales y especiales a petición. Apoyamos una cantidad mínima de pedidos de 1 unidades, logramos una entrega rápida de 30 días, confiando en una cadena de suministro eficiente, y proporcionamos soporte de servicio de producto de proceso completo desde el diseño del esquema hasta la entrega de productos terminados.
Controlamos estrictamente todos los vínculos de producción y puesta en marcha de fábrica para garantizar el funcionamiento estable de los armarios; establecemos un mecanismo de respuesta rápida para conectar completamente con las necesidades del cliente, y proporcionamos servicios de ciclo completo desde la consulta hasta la entrega, garantizando una cooperación sin preocupaciones.
Con capacidades de personalización profesional y servicios eficientes, nos esforzamos por ser su socio confiable en equipos eléctricos industriales y ayudar a sus proyectos a aterrizar eficientemente.
400A Armario de control de arranque suave de circuito doble a prueba de inundaciones

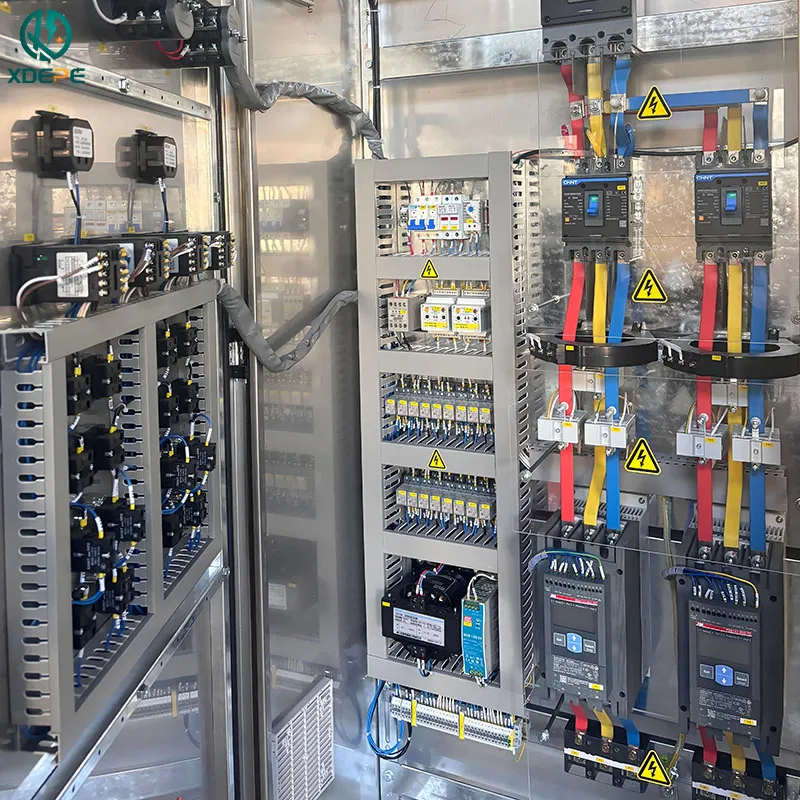

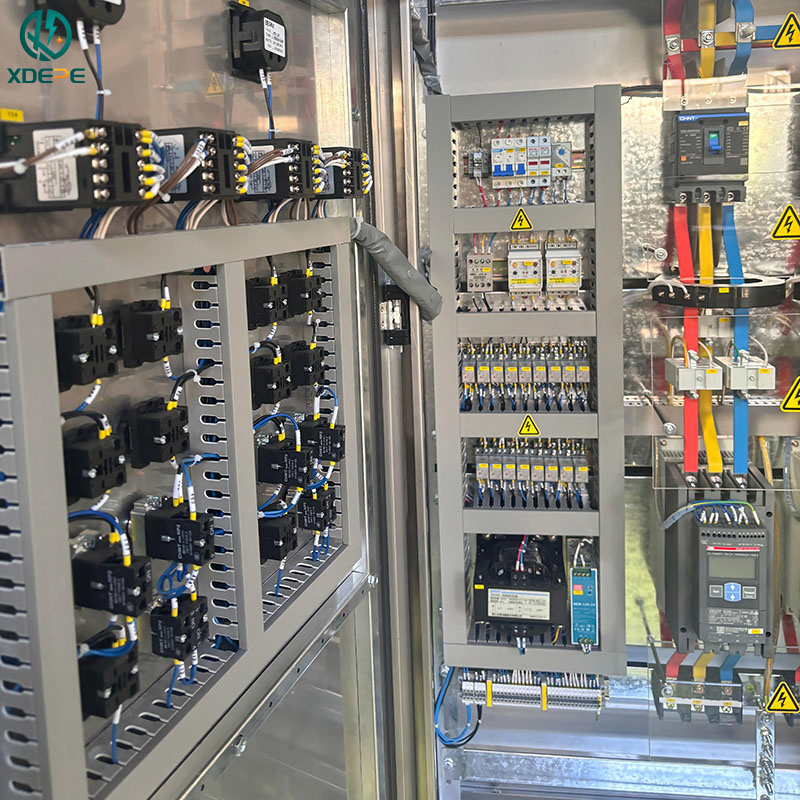

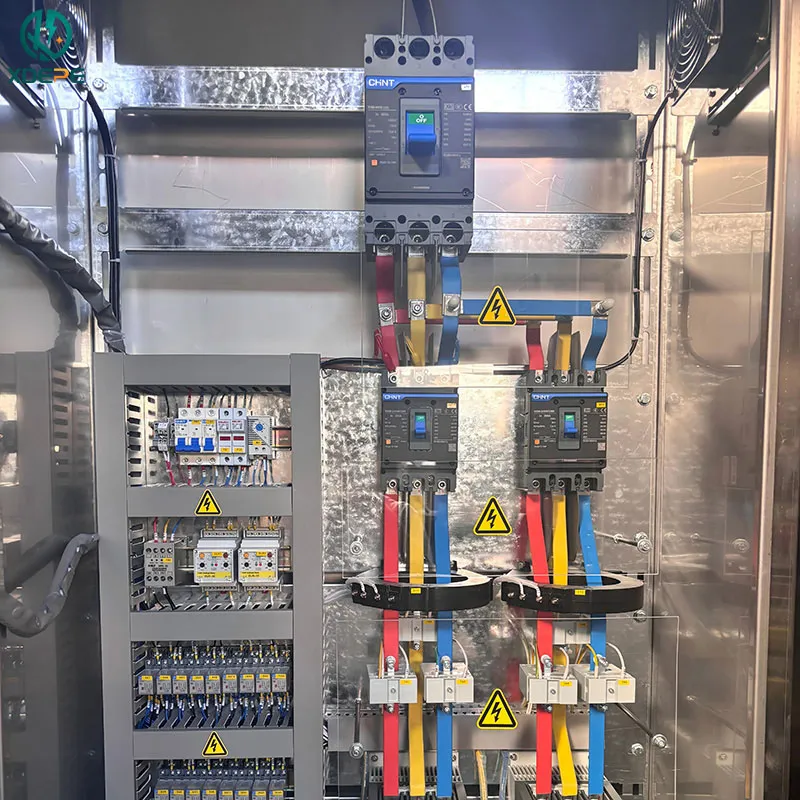

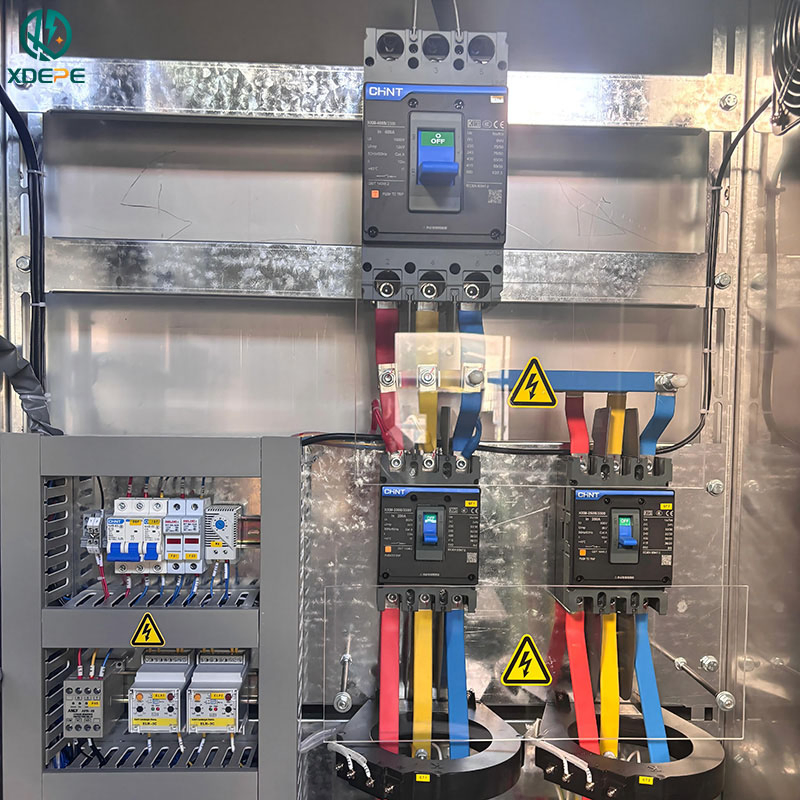

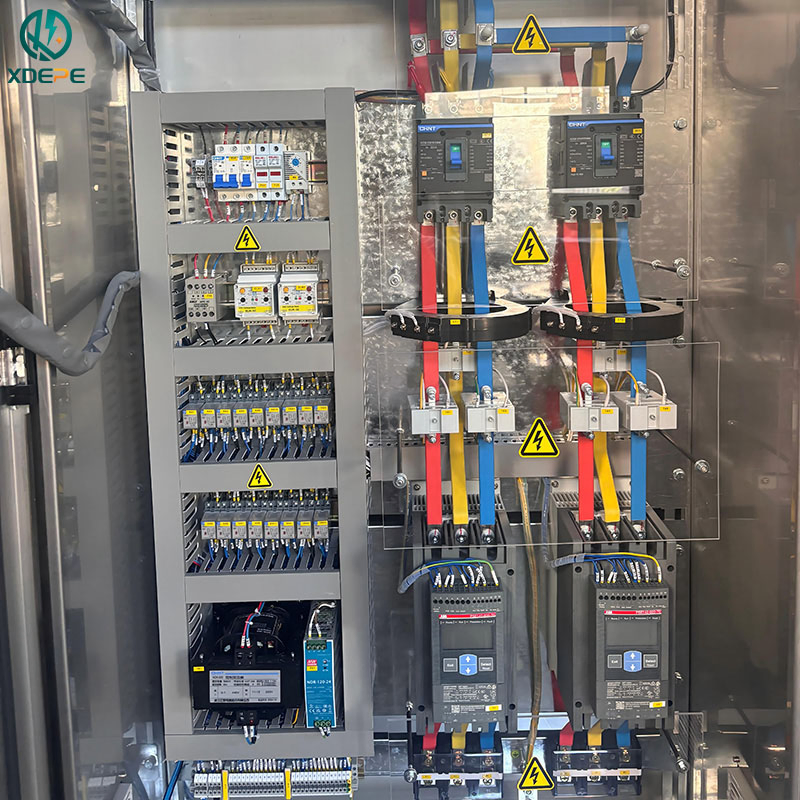

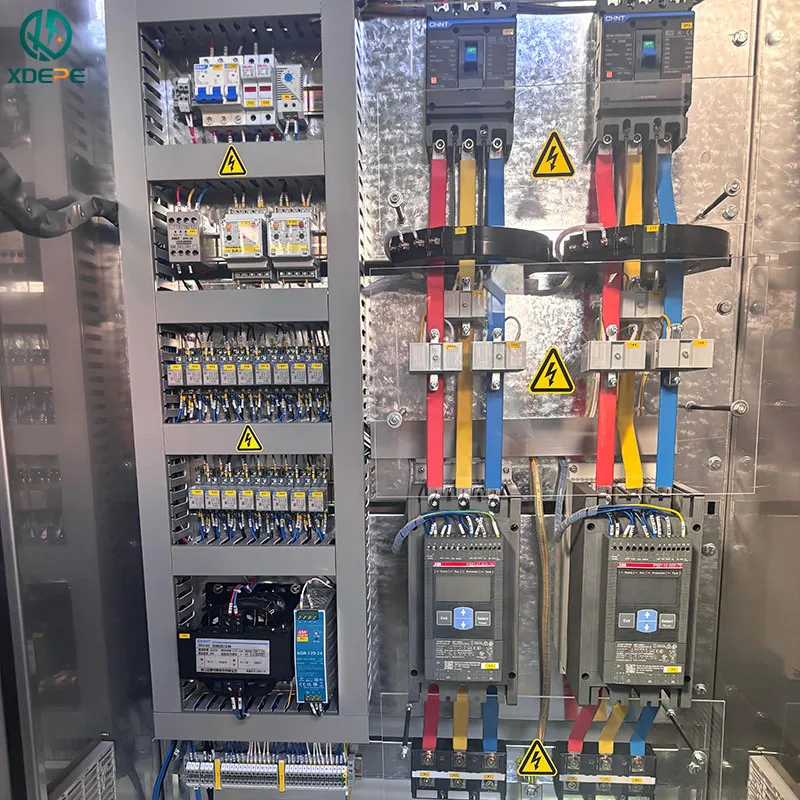

La unidad de control central de este armario de control de arranque suave de doble circuito 400A utiliza dos arrancadores suaves ABB, diseñados específicamente para motores de alta potencia que accionan simultáneamente dos motores 160kW para lograr un arranque suave y una parada suave. El circuito principal está equipado con disyuntores de caja moldeada de la serie CHINT NXM, incluyendo un interruptor de entrada principal 400A y dos disyuntores de derivación, proporcionando protección fiable contra cortocircuitos y sobrecargas para garantizar la seguridad del circuito principal de doble circuito. El armario está equipado con un transformador de control CHINT serie NDK y una fuente de alimentación de conmutación Mean Well serie NDR, que proporciona una potencia estable de baja tensión para todo el circuito de control para garantizar el funcionamiento fiable de los componentes secundarios. Los relés intermedios, protectores de secuencia de fases y bloques terminales dispuestos de forma modular permiten una transferencia de señal clara y un control lógico, lo que mejora la estabilidad y el mantenimiento del circuito. El sistema integra transformadores de corriente, módulos de monitorización de fugas y módulos de monitorización de temperatura de rodamientos para recopilar datos de funcionamiento de circuito doble en tiempo real, proporcionando una base precisa para múltiples protecciones. La puerta del armario está equipada con un voltímetro, amperímetros de circuito doble, contadores de horas de funcionamiento de circuito doble e indicadores de estado, lo que permite un control intuitivo del estado de funcionamiento de circuito doble y la rápida localización de fallos. Todos los componentes están cableados de acuerdo con el principio de separación de la electricidad fuerte y débil, con cableado y marcas estandarizados que reducen los riesgos de interferencia de señal, y el diseño de la cubierta protectora transparente también mejora la seguridad del funcionamiento del circuito principal.

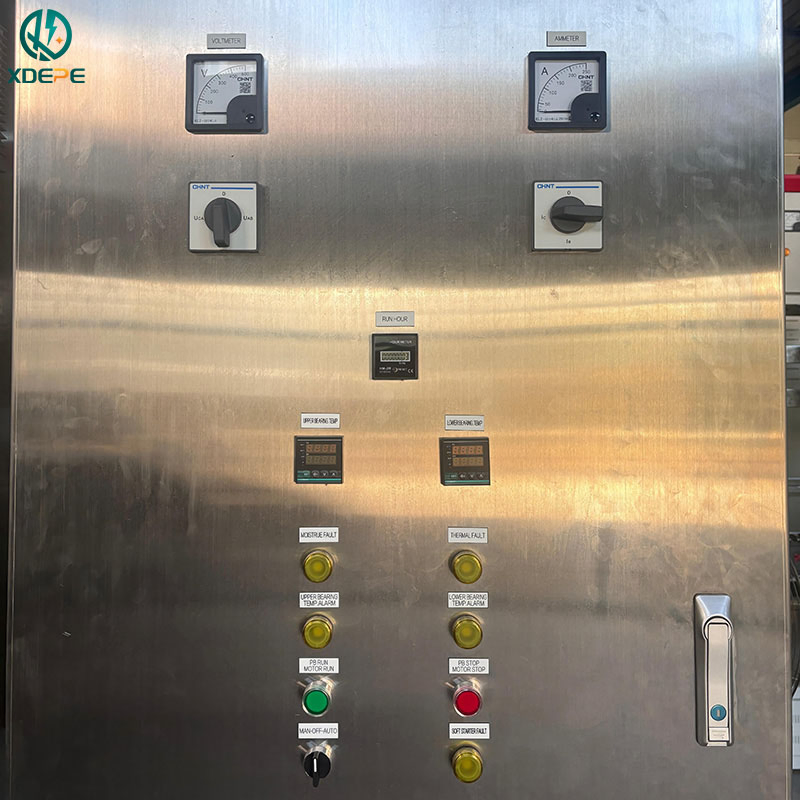

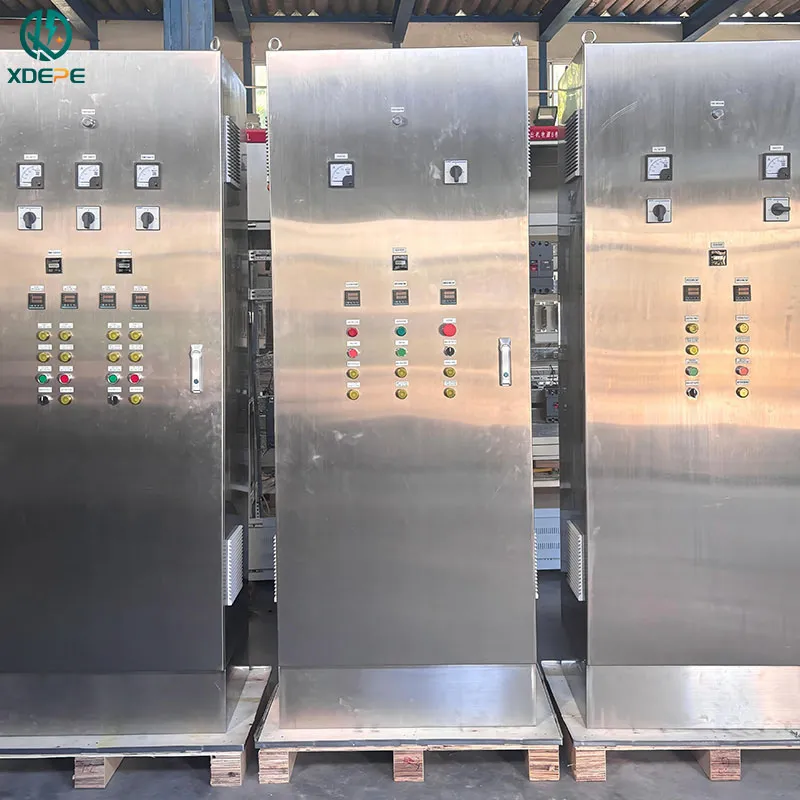

La ventaja principal de este armario de control de arranque suave a prueba de inundaciones de 400A reside en su diseño de control independiente de circuito doble, donde un dispositivo puede accionar simultáneamente dos motores de alta potencia para realizar un control de funcionamiento síncrono o independiente de bombas dobles/ventiladores dobles, lo que supone un gran ahorro en costes y espacio de instalación. El armario está fabricado en acero inoxidable, con un alto nivel de protección y una excelente resistencia al agua y a la corrosión, especialmente diseñado para condiciones de control de inundaciones, lo que permite un funcionamiento estable en entornos exteriores hostiles como la humedad y la inmersión en el agua de lluvia. El sistema integra múltiples funciones de protección, incluyendo sobrecarga, pérdida de fase, exceso de temperatura y fallos de arranque suave, que pueden activar y cortar la alimentación a tiempo cuando se producen anomalías en el equipo, protegiendo completamente el equipo de circuito doble y la seguridad del personal. La puerta del armario está equipada con botones de arranque/parada de circuito doble y un interruptor de modo "Manual/Off/Auto", que admite varios métodos de control local y remoto para satisfacer las necesidades operativas en diferentes situaciones. Los componentes internos adoptan un diseño modular con cableado estandarizado y claro, facilitando el mantenimiento diario y reservando espacio suficiente para la posterior expansión de la función. El equipo ha sido sometido a estrictas pruebas de fábrica, garantizando un funcionamiento estable y fiable, reduciendo significativamente la pérdida de arranque del motor, prolongando la vida útil del equipo y reduciendo los costes de operación y mantenimiento a largo plazo de los usuarios. El diseño de la cubierta protectora transparente no solo garantiza la seguridad operativa, sino que también permite la observación intuitiva del estado de funcionamiento del circuito principal, mejorando la seguridad y la facilidad de uso del equipo.
Diseñado específicamente para motores asíncronos trifásicos de doble circuito de alta potencia, este armario de control de arranque suave a prueba de inundaciones de acero inoxidable 400A se utiliza ampliamente en escenarios de carga de bomba doble/ventilador doble en control de inundaciones municipales, tratamiento de aguas residuales, suministro de agua industrial y otros campos. En la industria municipal de control de inundaciones y drenaje, puede controlar dos bombas de drenaje de 160kW niveles, evitando eficazmente los efectos de golpe de agua durante el arranque y parada para proteger la seguridad del sistema de tuberías, mientras que el rendimiento impermeable de la cabina de acero inoxidable se adapta a las condiciones húmedas y aguadas de las estaciones de bombeo exteriores. En las plantas de tratamiento de aguas residuales, es adecuado para bombas de aguas residuales dobles y ventiladores de aireación dobles, reduciendo la tensión mecánica durante el arranque del equipo, minimizando el desgaste del equipo y el ruido de funcionamiento, y asegurando un funcionamiento estable del proceso de tratamiento de aguas residuales. En el campo del suministro de agua industrial, puede controlar dos bombas de suministro de agua para realizar un uso-un-en espera o dos bombas en paralelo, asegurando la continuidad y fiabilidad del sistema de suministro de agua. El alto nivel de protección del armario de acero inoxidable permite adaptarse a entornos hostiles como estaciones de bombeo abiertas al aire libre y pulverización de sal costera, garantizando un funcionamiento estable del equipo en condiciones húmedas, polvorientas y corrosivas. En escenarios de la industria pesada como la minería y la metalurgia, puede proporcionar soluciones fiables de puesta en marcha y protección para equipos de doble circuito de alta potencia, como ventiladores dobles y transportadores dobles, reduciendo el impacto de las fluctuaciones de la red eléctrica en los equipos. Ya sea para nuevos proyectos de control de inundaciones y drenaje o para la renovación de equipos de estaciones de bombeo antiguas, este armario de control puede proporcionar soluciones de control de circuitos duales eficientes y seguras, lo que ayuda a las empresas a lograr operaciones de producción estables y de bajo consumo.
Se trata de una solución integrada completa para distribución de energía de baja tensión y control de motores, diseñada para plantas petroquímicas de gran escala. Integra unidades centrales como armarios de distribución de bajo voltaje tipo GCS, armarios de arranque suave y armarios de control de frecuencia variable, sirviendo como el núcleo de energía que soporta equipos de proceso, sistemas auxiliares y suministro de energía de emergencia en toda la planta petroquímica.
Esta solución forma una arquitectura completa de "redundancia de línea de entrada doble - alimentación de potencia multicircuito - arranque suave/control de frecuencia variable - monitorización inteligente", que cubre la demanda de energía de todos los escenarios en la producción petroquímica:

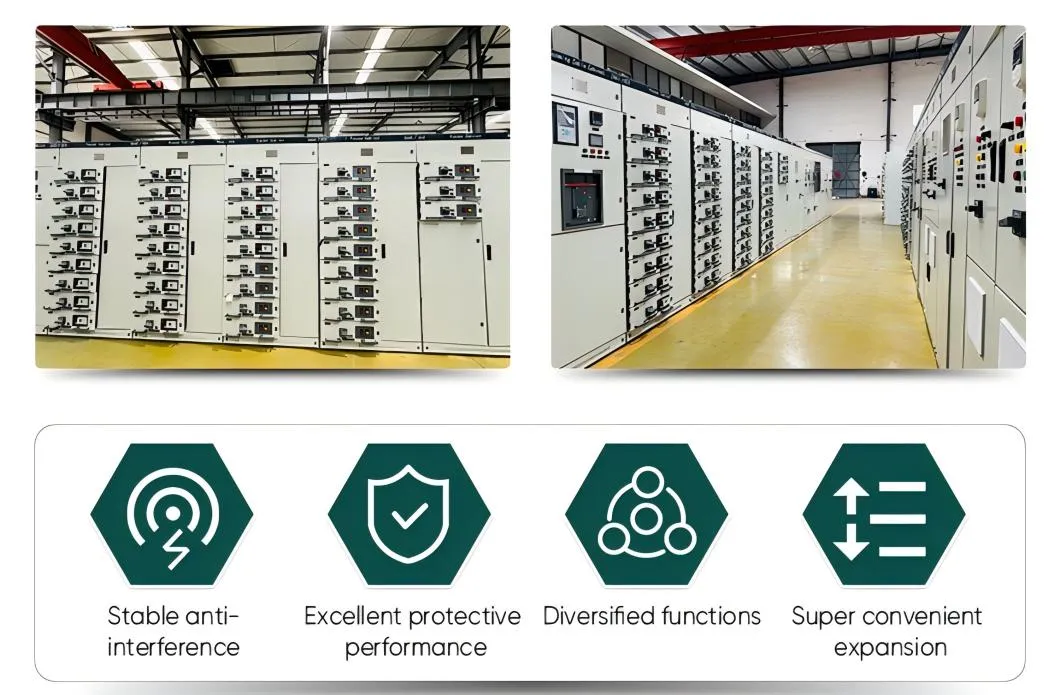

Todo el sistema consta de docenas de armarios, formando un centro de distribución de energía a gran escala con dos hileras extendidas, sirviendo a la producción y sistemas auxiliares de toda la planta petroquímica. Como fábrica de origen con 18 años de experiencia, nuestra capacidad de producción mensual es de 800-1000 conjuntos, lo que puede garantizar la rápida entrega de proyectos a gran escala.
| Parámetros específicos | Detalles Descripción |
|---|---|
| Nivel de protección | NORMALMENTE IP30 IP40,IP54 |
| Material del armario | Generalmente, se utilizan placas de acero laminado en frío de alta calidad con un grosor entre 1,2 y 2,0mm |
| Dimensiones externas | La altura es generalmente 2200mm y puede ser personalizada de acuerdo a las necesidades |
| Tensión nominal de trabajo | Común 380V, 400V, 660V, etc., adecuado para diferentes requisitos de sistema de alimentación |
| Tensión de aislamiento nominal | Generalmente 660V o 1000V para asegurar el rendimiento del aislamiento eléctrico |
| Frecuencia nominal | 50Hz o 60Hz, que coinciden con diferentes frecuencias de red eléctrica regional |
| Corriente nominal de embarrado | De 630A a 5000A |
| Corriente de resistencia a cortocircuitos | Dividido en diferentes niveles, como 25kA, 31,5kA, 40kA, 50kA, etc. |

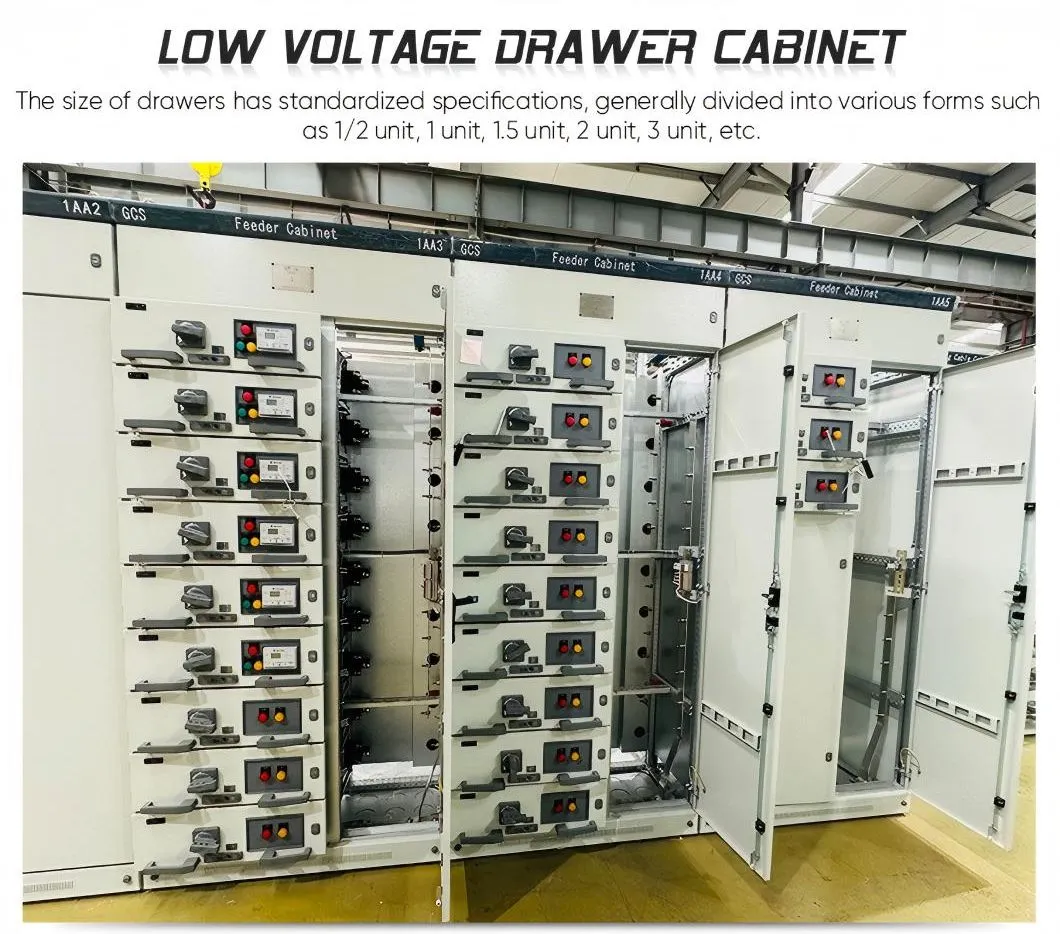

| Tamaño de cajón | 1/2 unidades, 1 unidades, 1,5 unidades, 2 unidades, 3 unidades |
| Corriente nominal del cajón | 100A - 1600A |
| Vida útil mecánica | No menos de 2000 veces |
| Vida útil eléctrica | No menos de 1000 veces |
