1 / 5
| No. de Modelo. | H-313 |
| Modelo Matemático | No Lineal |
| Señal | Discreto |
| Función | Control Automático, Protección |
| Certificación | CCC, ISO: 9001, CE |
| Condición | Nueva |
| Personalizado | Personalizado |
| Material | Acero inoxidable |
| Potencia | 700kw-10000kw |
| Color | Blanco con azul |
| Motor de CA | 50/60hz |
| Rango de Tensión | 2-15kv AC |
| Instalación | Vertical |
| Paquete de Transporte | Caja de madera |
| Especificación | 980*1700*2550 |
| Origen | China |
| Código del HS | 8504409109 |
| Capacidad de Producción | 1000pc/m |
| Las condiciones de trabajo | |
|---|---|
| El rango de tensión | 2~15kV AC |
| Rango de potencia | 110kW~50000kW |
| Frecuencia de trabajo | 50Hz/60Hz ±1Hz |
| Requisitos de secuencia de fases | Puede funcionar en cualquier secuencia de fase |
| Los requisitos de carga | Tres fases motor asíncrono de jaula de ardilla, motor sincrónico, motor de rotor de la herida |
| Fuente de Alimentación de control | El usuario proporciona 220V AC |
| Método de refrigeración | La Refrigeración natural |
| Ubicación de instalación | Instalación interior (lugares sin polvo conductivo y vibración severa) |
| Las condiciones ambientales | |
| Temperatura ambiente | -20℃~50℃ |
| Humedad relativa | 5%~95% sin condensación |
| Altitud | Inferior a 1.500 metros (puede usar para la reducción de velocidad superior a 1.500 metros) |
| Establecer parámetros | |
| Tiempo de arranque suave | 0~120 ajustable de segundos |
| Tiempo de parada suave | 0~60 ajustable de segundos |
| Tensión inicial | 20~80% ajustable |
| Corriente nominal | Ajustable |
| Los parámetros de protección | Ajustable |
| Pasar el tiempo | El 90% de la tensión 0.0~3.0 segundos, ajustable |
| Método de control | Ajustable (control de tensión de la rampa, límite de corriente de control, control de corriente de la rampa) |
| Modo de arranque | Ajustable (botón local, remota, combinación) |
| Funciones de protección | |
| Pérdida de fase, la protección subtensión | Bajotensión valor ajustable |
| Fuente de alimentación protección contra sobretensiones | La sobretensión valor ajustable |
| La ejecución de la protección de sobrecorriente | Límite de tiempo inverso automático de protección, controlada por la CPU |
| Protección de los componentes de tiristor | Ecualización dinámico y estático |
| Protección de sobretensión instantáneo | Red de absorción de dv/dt |
| Protección de la intervalo de tiempo de arranque | Intervalo de tiempo de arranque ajustable |
| A partir de protección de tiempo de espera | Protección superior a tiempo de arranque suave |
| Protección de los controles de bloqueo | Bloqueo mecánico y eléctrico |
| Las funciones de detección | |
| Detección de corriente | Corriente de fase |
| Detección de voltaje | La tensión de entrada de alimentación y la tensión de funcionamiento del motor |
| La interfaz de comunicación | |
| La interfaz de comunicación | Interfaz RS-485 y la interfaz de Profibus opcional |
| El protocolo de comunicación | Modbus RTU y protocolo Profibus-DP opcional |
| La interfaz de funcionamiento | |
| Pantalla LCD | Pantalla mostrando diferentes estados y establecer parámetros |
| Teclado | Teclado de membrana |
| Indicadores luminosos de estado | Incluye: Alimentación, el arranque suave, que se ejecutan, fallo |
| La función de memoria | |
| Memoria de la operación | Puede descargar automáticamente los parámetros de control desde la memoria EEPROM |
| El registro de eventos | Puede registrar los acontecimientos históricos |

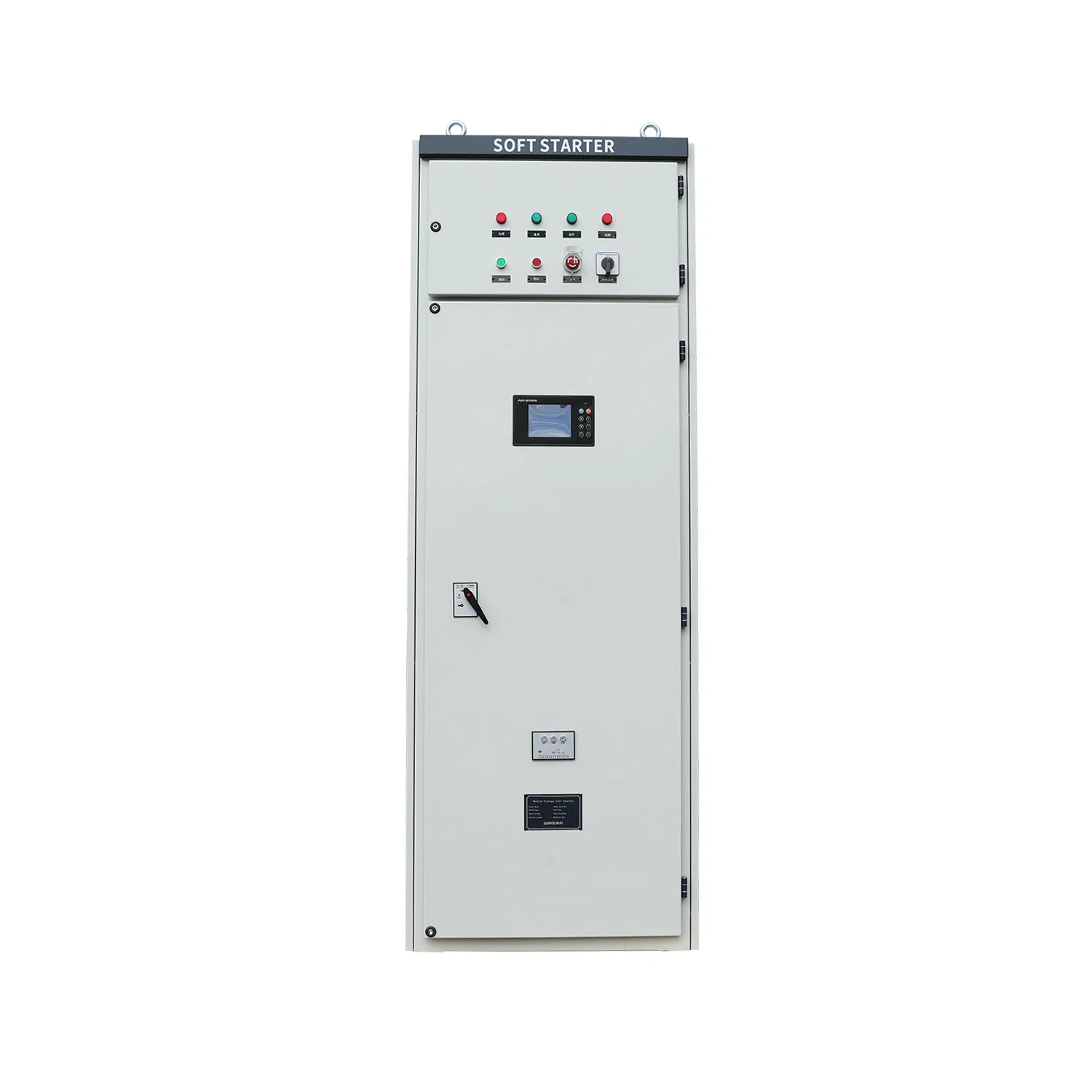

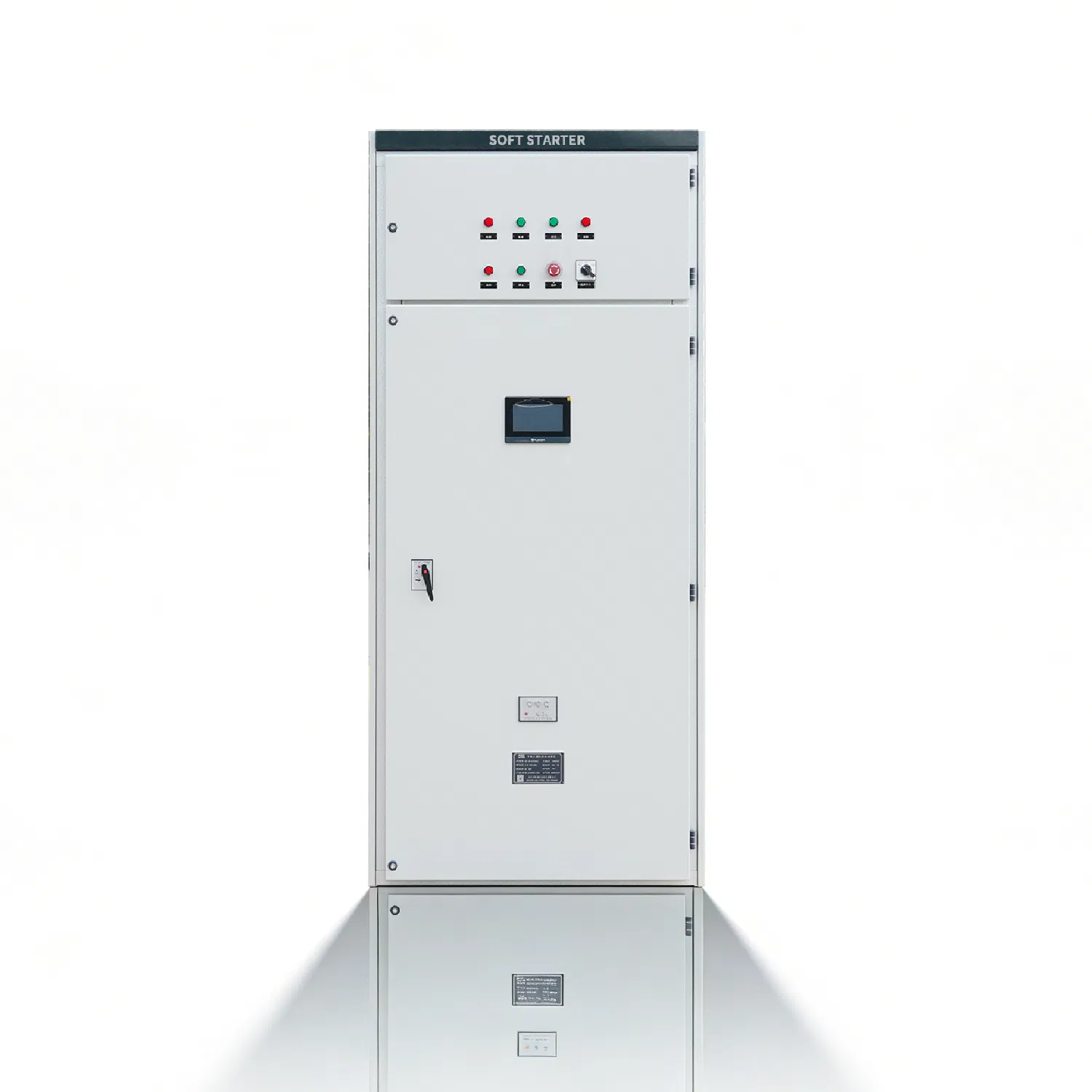

Los arrancadores suaves reducen la corriente de arranque y el estrés mecánico en el motor, mejorando la estabilidad del sistema y prolongando la vida útil de los equipos de alta resistencia.

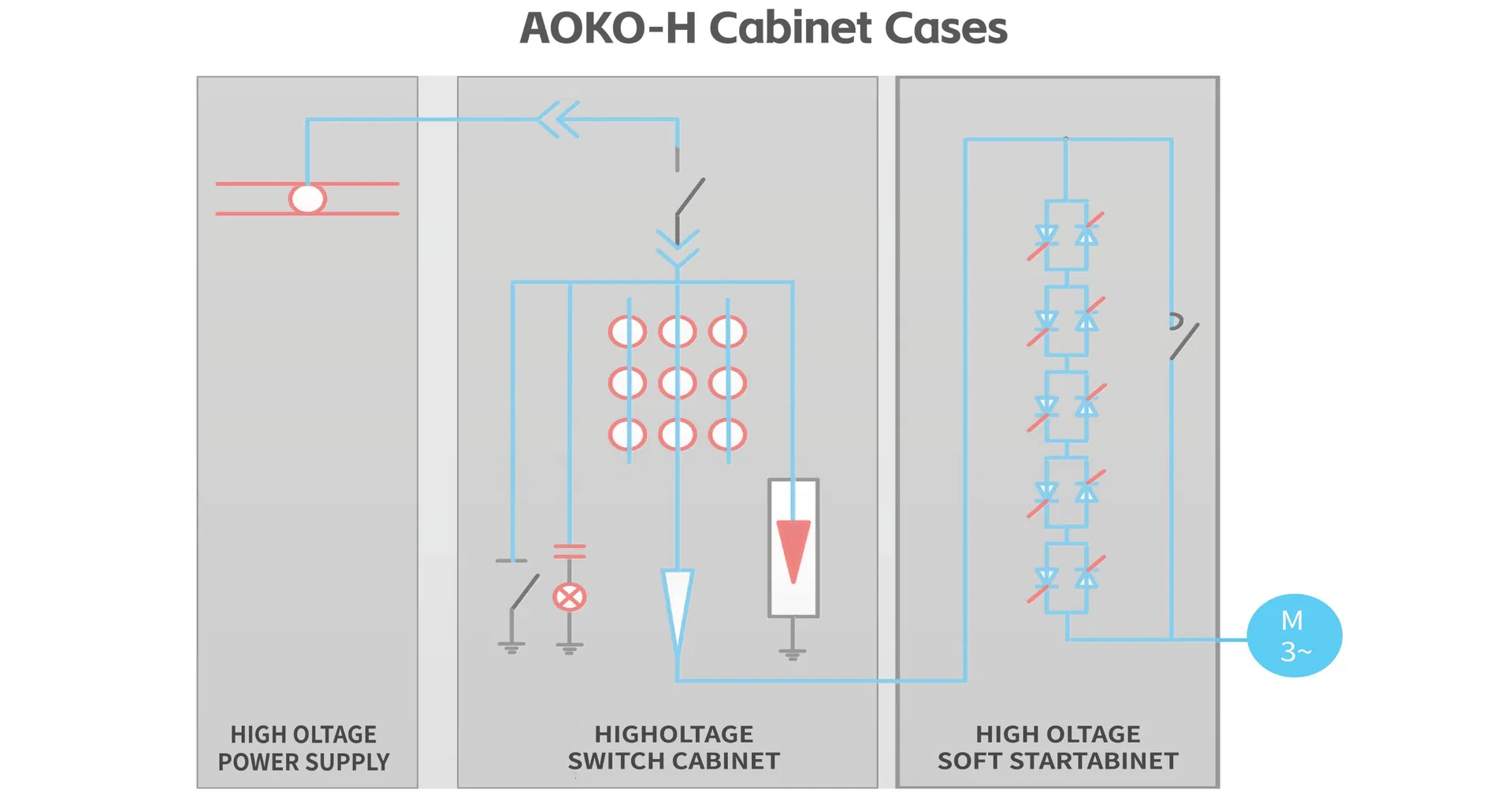

Funcionan controlando la tensión mediante el uso de tiristores de alta tensión regulados por sistemas inteligentes de control multinivel.

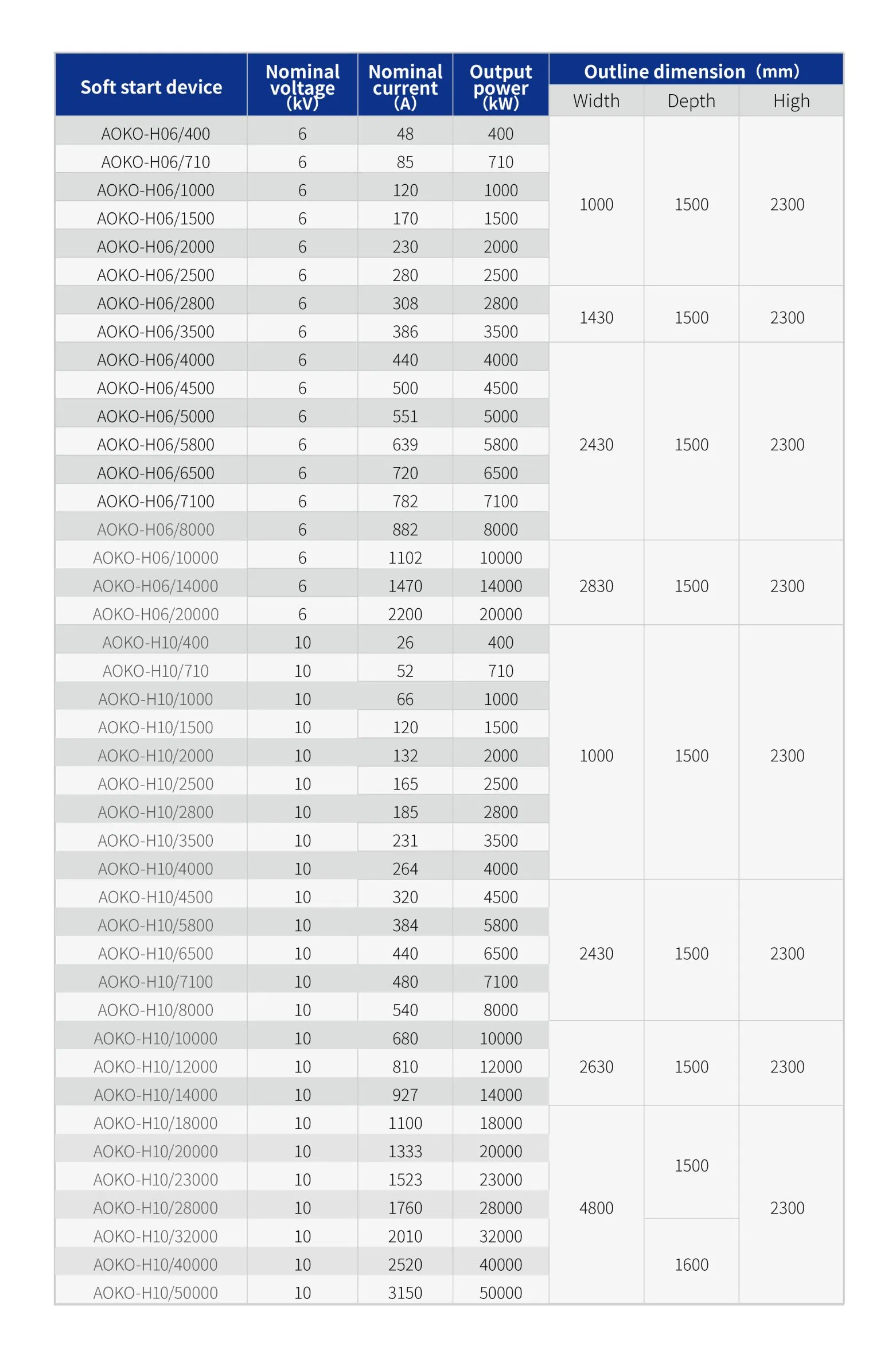

Este arrancador suave está diseñado para soportar un rango de tensión de 2 a 15 kV AC y un rango de potencia que va desde 110 kW hasta 50,000 kW.
Es compatible con motores asíncronos trifásicos de jaula de ardilla, motores sincrónicos y motores de rotor devanado (rotor de la herida).
Admite comunicación estándar Modbus RTU a través de interfaz RS-485, y ofrece de manera opcional compatibilidad con el protocolo Profibus-DP.
Para solicitar asistencia técnica, debe proporcionar la descripción detallada del problema y el identificador de su orden; el equipo de soporte responderá y procesará su solicitud dentro de las 24 horas.
