Información Básica
No. de Modelo
GKGR-90
Modelo Matemático
No Lineal
Señal
Discreto
Función
Control Automático, Protección
Certificación
CCC, ISO: 9001, CE
Condición
Nueva
Personalizado
Personalizado
Material
Acero inoxidable
Color
blanco con azul
Motor de ca
6-10kv,50/60Hz
Nivelación automática
manual
Instalación
vertical
Rango de tensión
6-10kv ac
Rango de potencia
100kw-4500kw
Paquete de Transporte
caja de madera
Especificación
980*1700*2550
Origen
China
Código del HS
8504409109
Capacidad de Producción
1000pc/m
Descripción de Producto
Detalles del producto
- El circuito principal de alta tensión y el sistema de control utilizan tecnología de aislamiento de señal avanzada internacionalmente.
- El controlador adopta un sistema de CPU doble, con operación de canalización de instrucciones, velocidad de respuesta rápida y ejecución de control central.
- La configuración de parámetros, la visualización de texto y la comunicación de datos se gestionan de forma coordinada, unificada, eficiente y fiable.
- Cuatro modos de arranque para un arranque más flexible y un funcionamiento más cómodo.
- Tres modos principales de arranque para que los usuarios puedan elegir en función de las diferentes condiciones de trabajo.
- Nueve niveles de protección para manejar varias condiciones de emergencia, proporcionando más seguridad para su equipo.

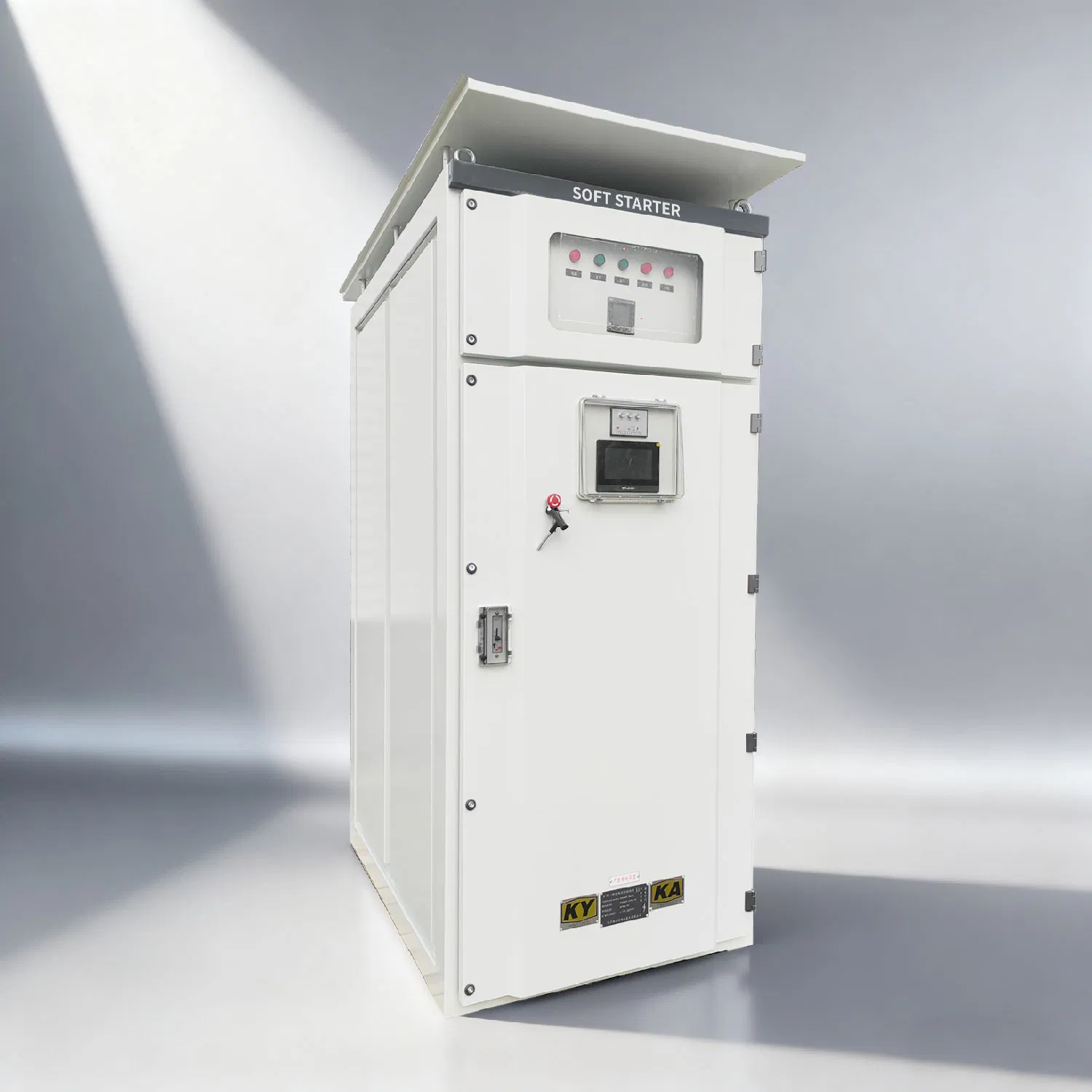

- El protector superior para la lluvia y el cuerpo principal tienen un diseño dividido (instalación opcional), compatible con varios entornos de instalación, con un diseño de conducto de disipación de calor tipo rejilla para una rápida disipación de calor para proteger el equipo interno. El nivel de protección del armario es IP54.
- Pantalla LCD de alta definición, con visualización de menús en chino o inglés, más acorde con los hábitos de uso de usuarios domésticos y extranjeros, haciendo que su operación sea más cómoda.
- Arranque suave y estable a velocidad nominal, sin impacto mecánico significativo en el motor y la carga durante el arranque, prolongando la vida útil mecánica y el ciclo de mantenimiento, reduciendo de forma eficaz los costes de operación y mantenimiento.
Especificación
| Condiciones de trabajo |
| Rango de tensión |
6-10KV AC |
| Rango de potencia |
100KW~4500KW |
| Frecuencia de trabajo |
50Hz/60Hz±1Hz |
| Condiciones ambientales |
Temperatura ambiente: -20℃~+50℃ |
| Humedad relativa: 5%~95% no condensación |
| Altitud inferior a 2000 metros |
| DetectionFunction |
| Detección de corriente |
Corriente de fase a/B/C. |
| Detección de tensión |
Tensión de entrada de alimentación y motor tensión de funcionamiento |
| ProtectionFunctions |
| Pérdida de fase, protección contra subtensión |
Valor de subtensión ajustable |
| Protección contra sobretensión de la fuente de alimentación |
Valor de sobretensión ajustable |
| Protección contra sobrecorriente en funcionamiento |
Protección de tiempo inverso |
| Protección de componentes del tiristor |
Ecualización dinámica y estática |
| Protección instantánea contra sobretensión |
red de absorción dv/af |
| Parámetro técnico |
| Hora de inicio suave |
ajustable entre 5~120 segundos |
| Tensión inicial |
20~80% ajustable |
| Corriente nominal |
Ajustable |
| Tiempo de salto |
0,0~3,0 segundos, ajustable |
| Método de control |
control de tensión de rampa ajustable, Control de límite de corriente (1,5~8Ie), control de corriente de rampa |
| Método de inicio |
Ajustable (local, botón, remoto, combinación) |
| Comunicación |
| Comunicación Interfaz |
Interfaz RS-485 y Profibus interfaz opcional |
| Comunicación Protocolo |
Modbus RTU y Profibus-DP protocolo opcional |
| Interfaz operativa |
| Pantalla LCD |
Pantalla en inglés/Chino, mostrando varios estados y parámetros de ajuste |
| Teclado |
Teclado de membrana |
| Luces indicadoras de estado |
Incluye: Power, SoftStart, Corriendo, fault |
Característica del producto
- El circuito principal de alta tensión y el sistema de control utilizan tecnología de aislamiento de señal avanzada internacionalmente.
- El controlador adopta un sistema de CPU doble con canalización de instrucciones para una respuesta rápida y ejecución de control central.
- La configuración de parámetros, la visualización de texto y la comunicación de datos se gestionan de forma coordinada, eficiente y fiable.
- Cuatro métodos de arranque proporcionan mayor flexibilidad en el arranque y un funcionamiento más fácil.
- Tres modos principales de arranque permiten a los usuarios seleccionar según las diferentes condiciones de trabajo.
- Nueve niveles de protección para manejar varias situaciones de emergencia, proporcionando más seguridad para su equipo.
- Protector superior contra la lluvia y diseño independiente (instalación opcional) compatible con varios entornos de instalación, junto con un diseño de conducto de disipación de calor tipo rejilla para una refrigeración rápida para proteger el equipo interno. Clasificación de protección del armario IP54.
- Pantalla LCD de alta definición para un funcionamiento más cómodo.
- Arranque suave y estable a velocidad nominal, minimizando los golpes mecánicos al motor y la carga durante el arranque, prolongando la vida útil mecánica y los intervalos de mantenimiento, y reduciendo de forma eficaz los costes operativos.
Certificaciones
Embalaje y envío
Proceso de Fabricación
Preguntas Frecuentes
?¿Cuáles son los principales beneficios de los arrancadores suaves?
Reducen la corriente de partida y el estrés mecánico en el motor y en los sistemas de carga, logrando extender significativamente la vida útil de los equipos.
?¿Cómo funcionan los arrancadores suaves de alta tensión?
Funcionan controlando de manera gradual y precisa la tensión de alimentación suministrada al motor de corriente alterna a través de tiristores de alta potencia.
?¿Qué tipos de protección integran estos arrancadores suaves?
Disponen de protección multifuncional que incluye corte por pérdida de fase, sobretensión, subtensión, sobrecorriente en funcionamiento y protección avanzada para componentes de tiristores.
?¿En qué industrias y aplicaciones se recomienda su uso?
Son altamente recomendados en aplicaciones industriales pesadas como minería profunda, plantas de tratamiento de agua, compresores de gran capacidad y ventilación industrial en media y alta tensión (6-10kV).
?¿Qué opciones de comunicación e interfaces operativas ofrecen?
Vienen equipados de fábrica con interfaz de comunicación RS-485 integrada y soporte para protocolos Modbus RTU. Opcionalmente, es posible integrar interfaces Profibus y protocolos Profibus-DP para automatizaciones complejas.
?¿Qué tipo de protección ambiental posee el armario del equipo?
El armario cuenta con un nivel de protección clasificado IP54, diseñado con conductos de disipación de calor tipo rejilla y un protector superior para lluvia, ideal para entornos de trabajo severos.
