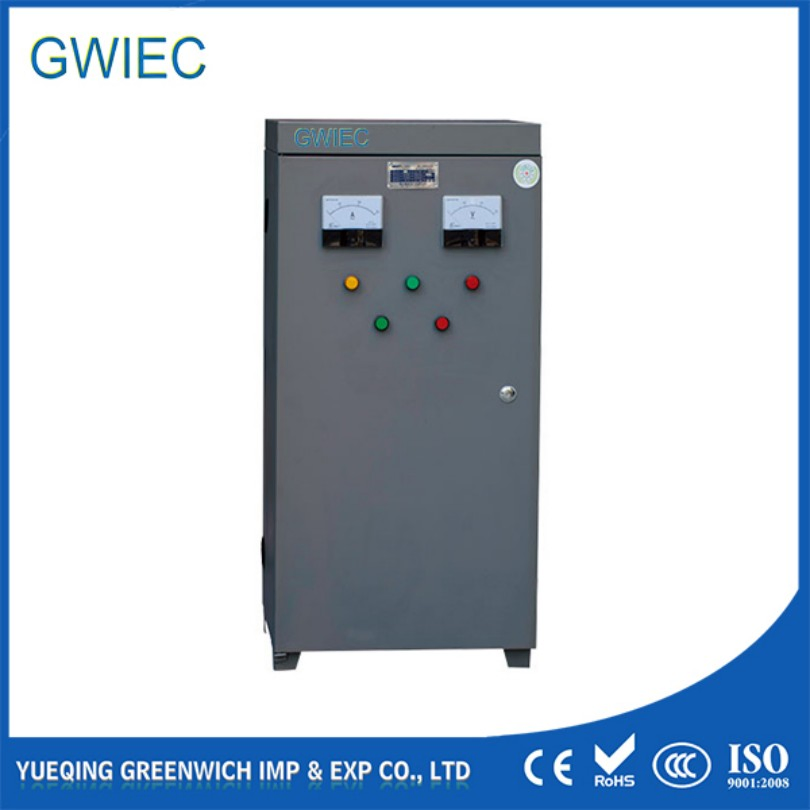

El gabinete de arranque estrella-triángulo de la serie QX4 (en lo sucesivo, el motor de arranque) está diseñado para sistemas de corriente alterna de 380 voltios, 50 Hz, bajo la categoría de uso AC-3. Es ideal para el arranque a tensión reducida de motores de inducción trifásicos de jaula de ardilla con potencias inferiores a 135 kW. La transición de la conexión en estrella (*) a la operación en triángulo se realiza de forma totalmente automática.
Este gabinete cuenta con protección integrada contra sobrecarga, fallos de fase y variaciones extremas de presión. Es ampliamente utilizado en compresores, ventiladores, bombas y diversas instalaciones industriales. Cumple estrictamente con las normas GB14048.4-2003 / IEC60947-4-1.
Este equipo es altamente adecuado para sistemas de bombeo de agua (contra incendios, suministro de agua potable, tratamiento de aguas residuales, petróleo, etc.), extrusores, centrífugas, mezcladores, transportadores, molinos de bolas, hélices, molinetes de ancla, bombas de achique, sistemas de refrigeración por compresión y diversos tipos de compresores (espirales, de émbolo, centrífugos y de turbina).
Al arrancar el motor asíncrono de jaula de ardilla, el bobinado del estator se conecta inicialmente en estrella. Una vez que el motor alcanza una velocidad nominal preestablecida dentro de un rango de tiempo determinado, el sistema conmuta automáticamente la conexión a una configuración en triángulo.
Permite reducir significativamente la corriente de arranque, minimizando el impacto sobre la red de distribución eléctrica y los equipos colindantes. La corriente durante el arranque en estrella representa únicamente un tercio de la corriente que se generaría mediante un arranque directo en triángulo. Si la corriente de arranque directo equivale a 6 o 7 veces la nominal, con el método estrella-triángulo disminuye a un rango de 2 a 2.3 veces. El par de arranque también se reduce a un tercio del par de arranque directo.
Al iniciar el motor, la corriente de la línea de alimentación no debe superar de 3 a 4 veces la corriente nominal. El tiempo de arranque debe configurarse de acuerdo con la potencia del motor (rango de ajuste: 01-99S). Si la suma de los arranques consecutivos alcanza los 30 segundos, se debe permitir un tiempo de enfriamiento de al menos media hora antes de realizar un nuevo intento. Este producto está diseñado para arranques espaciados y no es apto para condiciones de operación de alta frecuencia o sobrecargas constantes.
Para garantizar el correcto funcionamiento del gabinete en interiores, se deben cumplir las siguientes condiciones de instalación:
Especialización en la fabricación de contactores de CA, disyuntores, relés de sobrecarga térmica y arrancadores magnéticos, optimizados para diversas configuraciones industriales.

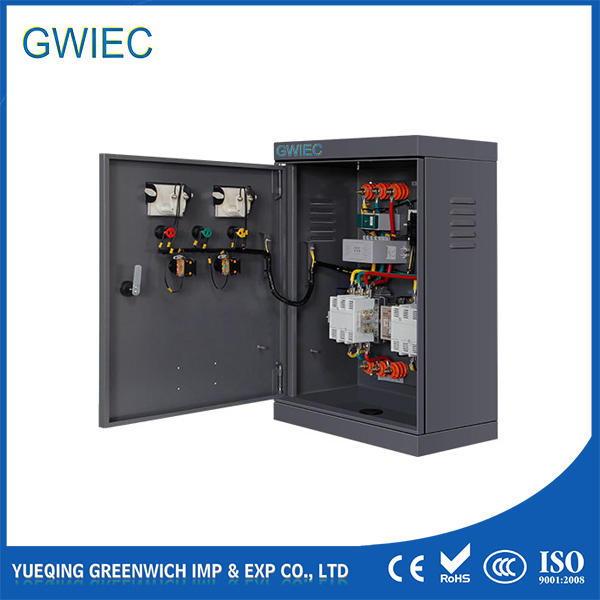

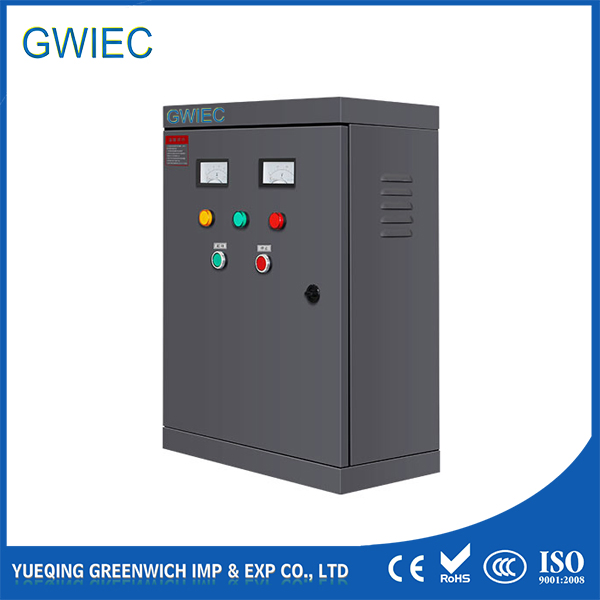

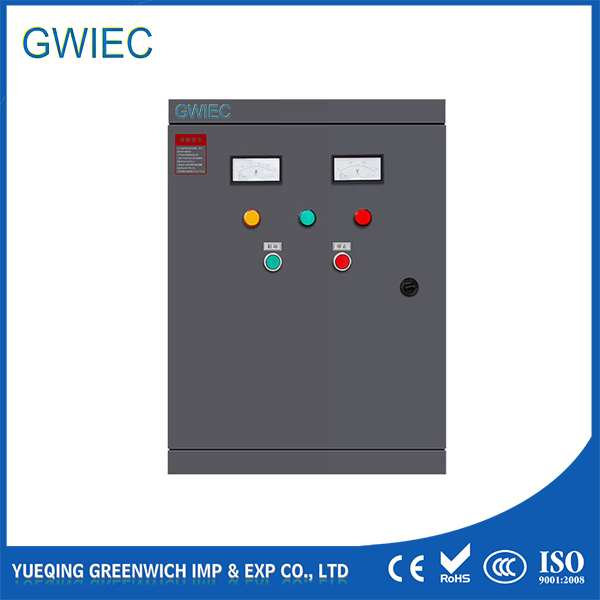

El gabinete de control de arranque estrella-triángulo QJX3 se aplica en circuitos con voltajes de 380V CA a 50/60Hz. Permite controlar motores de inducción trifásicos de jaula de ardilla con potencias de hasta 45 kW bajo la categoría AC-3, ofreciendo una transición automática y protección integrada contra sobrecargas, fallos de fase y cortocircuitos.
| Equipos y Símbolos | QJX3-11 (11kW) | QJX3-15 (15kW) | QJX3-18.5 (18.5kW) | QJX3-22 (22kW) | |||||
|---|---|---|---|---|---|---|---|---|---|
| Símbolo | Componente | Modelo | Cant. | Modelo | Cant. | Modelo | Cant. | Modelo | Cant. |
| QF | Disyuntor miniatura | AON-63 3P/D63A | 1 | AON-63 3P/D63A | 1 | AON-63 3P/D63A | 1 | AOM-125 3P/D100A | 1 |
| KM1 | Contactor AC (Línea) | CJX2-2510 25A 380V | 1 | CJX2-2510 25A 380V | 1 | CJX2-3210 32A 380V | 1 | CJX2-4011 40A 380V | 1 |
| KM2 | Contactor AC (Delta) | CJX2-2501 25A 380V | 1 | CJX2-2501 25A 380V | 1 | CJX2-3201 32A 380V | 1 | CJX2-4011 40A 380V | 1 |
| KM3 | Contactor AC (Estrella) | CJX2-1210 12A 380V | 1 | CJX2-1810 18A 380V | 1 | CJX2-2510 25A 380V | 1 | CJX2-3210 32A 380V | 1 |
| FM | Protector de motor | JD-5/80 1-80A 380V | 1 | JD-5/80 1-80A 380V | 1 | JD-5/80 1-80A 380V | 1 | JD-5/80 1-80A 380V | 1 |
| KT | Relé de tiempo | ST3P-B 0~60s 380V | 1 | ST3P-B 0~60s 380V | 1 | ST3P-B 0~60s 380V | 1 | ST3P-B 0~60s 380V | 1 |
| FU | Fusible (Opcional) | RT18-32 6A | 1 | RT18-32 6A | 1 | RT18-32 6A | 1 | RT18-32 6A | 1 |
| HL1 | V-Amperímetro | --- | 1 | --- | 1 | --- | 1 | --- | 1 |
| HL2 | Indicador de inicio (Amarillo) | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 |
| HL3 | Indicador de marcha (Verde) | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 |
| SB1 | Botón de marcha (Verde) | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 |
| SB2 | Botón de parada (Rojo) | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 |
| Retardo de estrella a delta (s) | 11s | 11s | 15s | 15s | |||||
| Equipos y Símbolos | QJX3-30 (30kW) | QJX3-37 (37kW) | QJX3-45 (45kW) | ||||
|---|---|---|---|---|---|---|---|
| Símbolo | Componente | Modelo | Cant. | Modelo | Cant. | Modelo | Cant. |
| QF | Disyuntor | AOM-125 3P/D100A | 1 | AOM-125 3P/D125A | 1 | AOM-125 3P/D125A | 1 |
| KM1 | Contactor AC (Línea) | CJX2-5011 50A 380V | 1 | CJX2-6511 65A 380V | 1 | CJX2-9511 95A 380V | 1 |
| KM2 | Contactor AC (Delta) | CJX2-5011 50A 380V | 1 | CJX2-6511 65A 380V | 1 | CJX2-9511 95A 380V | 1 |
| KM3 | Contactor AC (Estrella) | CJX2-4011 40A 380V | 1 | CJX2-5011 50A 380V | 1 | CJX2-6511 65A 380V | 1 |
| FM | Protector de motor | JD-5/80 1-80A 380V | 1 | JD-5/80 1-80A 380V | 1 | JD-5/200 80-200A 380V | 1 |
| KT | Relé de tiempo | ST3P-B 0~60s 380V | 1 | ST3P-B 0~60s 380V | 1 | ST3P-B 0~60s 380V | 1 |
| FU | Fusible (Opcional) | RT18-32 6A | 1 | RT18-32 6A | 1 | RT18-32 6A | 1 |
| HL1 | V-Amperímetro | --- | 1 | --- | 1 | --- | 1 |
| HL2 | Indicador de inicio (Amarillo) | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 |
| HL3 | Indicador de marcha (Verde) | AD16-22 380V | 1 | AD16-22 380V | 1 | AD16-22 380V | 1 |
| SB1 | Botón de marcha (Verde) | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 |
| SB2 | Botón de parada (Rojo) | LA38-11 380V | 1 | LA38-11 380V | 1 | LA38-11 380V | 1 |
| Retardo de estrella a delta (s) | 15s | 20s | 20s | ||||
Nota: Los componentes se pueden personalizar según las necesidades específicas del cliente.
| Modelo | A (Altura) | B (Ancho) | C (Profundidad) |
|---|---|---|---|
| QJX3-11 | 400 | 300 | 200 |
| QJX3-15 | 400 | 300 | 200 |
| QJX3-18.5 | 400 | 300 | 200 |
| QJX3-22 | 600 | 400 | 200 |
| QJX3-30 | 600 | 400 | 200 |
| QJX3-37 | 600 | 400 | 200 |
| QJX3-45 | 800 | 600 | 250 |

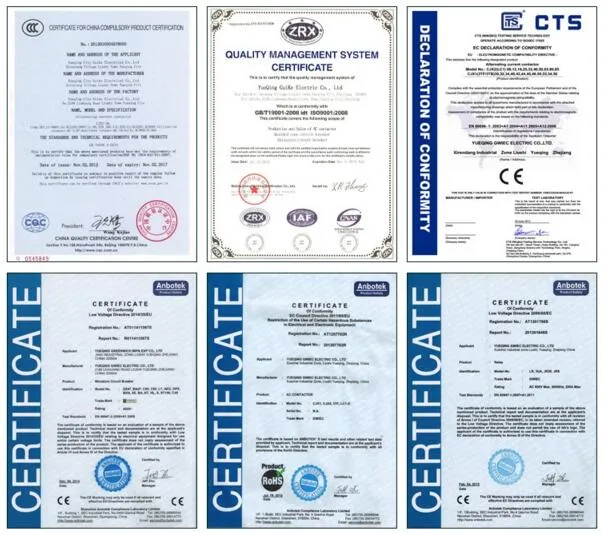

Se atribuye una gran importancia a la calidad de cada producto y a la seguridad de todos los procesos de fabricación. La planta cuenta con certificación de calidad ISO y los productos cumplen con las certificaciones y normativas CQC, CE y RoHS. El objetivo principal es ofrecer una solución con la mejor relación entre calidad, precio y servicio para optimizar el rendimiento y la seguridad de las instalaciones.
Se suministra a distribuidores y plantas industriales a nivel global con amplia trayectoria en el sector eléctrico y de energías eficientes, con presencia en mercados clave de Europa, América del Sur, Rusia y Asia.
Sí. El logotipo o identificación del cliente se puede incorporar mediante grabado láser, impresión por transferencia, serigrafía o relieve, dependiendo del material y sus requisitos específicos.
Todos los equipos están certificados bajo normativas CE e ISO, y pasan por un control de calidad (QC) del 100% durante el proceso de producción y antes de ser embalados.
Sí, se admite la compra de muestras para evaluación y la gestión de pedidos pequeños, especialmente orientados a nuevos clientes y sujetos a condiciones comerciales específicas.
Ciertos tipos de muestras pueden suministrarse sin costo según disponibilidad de existencias. El costo de la muestra es totalmente reembolsable una vez que se realiza la confirmación y el pedido definitivo.
Sí, se dispone de un departamento técnico y de diseño capaz de estructurar planos y adaptar los componentes del gabinete según los esquemas eléctricos y necesidades de su proyecto.
El plazo de entrega habitual para las muestras se sitúa entre 2 y 5 días hábiles, variando según la complejidad de los componentes y la personalización requerida.
