| Circuito principal |
Dispositivo de alimentación |
Modulo tiristor Tiristor/Estándar |
| Circuito principal fuente de alimentación |
380V trifásico +10%-15%, 50/60Hz |
| Circuito principal el consumo de energía |
<2W por fase por ampere |
| La tensión de dispositivo de alimentación |
≥1400V |
| Protección de la dv/dt |
El circuito de filtro RC, VARISTOR |
| En el circuito de control |
El voltaje del circuito de control |
AC 220V (+10%, -15%), 50/60 Hz |
| El consumo de energía del circuito de control |
5W |
| Orden de arranque |
Contactos de pasivo, los comandos de teclado, el equipo |
| Los parámetros de arranque |
Modo de arranque |
La Rampa, actual Inicio limitadora de corriente, tensión de la rampa |
| Voltaje de arranque |
El 30%~90% (Tensión del sistema) |
| La hora de inicio |
5~120s |
| Pasar el tiempo |
0~3s |
| Detener |
Parada gratis |
- |
| La parada suave |
0~30s |
| Protección contra fallos |
Protección contra fallos de suministro de energía |
Pérdida de fase, subtensión, sobretensión |
| El equipo de protección de fallo |
El sobrecalentamiento, sobrecarga del motor, el motor, pérdida de fase de inicio, tiempo de espera, de protección de PTC, Underload, trifásicos tiristor de desequilibrio, cortocircuito, sobrecarga, protección de la fuga a tierra, etc.. |
| Seguimiento en línea |
Mostrar |
El arranque, estado de funcionamiento y arranque, el funcionamiento corriente y tensión, potencia activa (opcional) y Factor de potencia (opcional). |

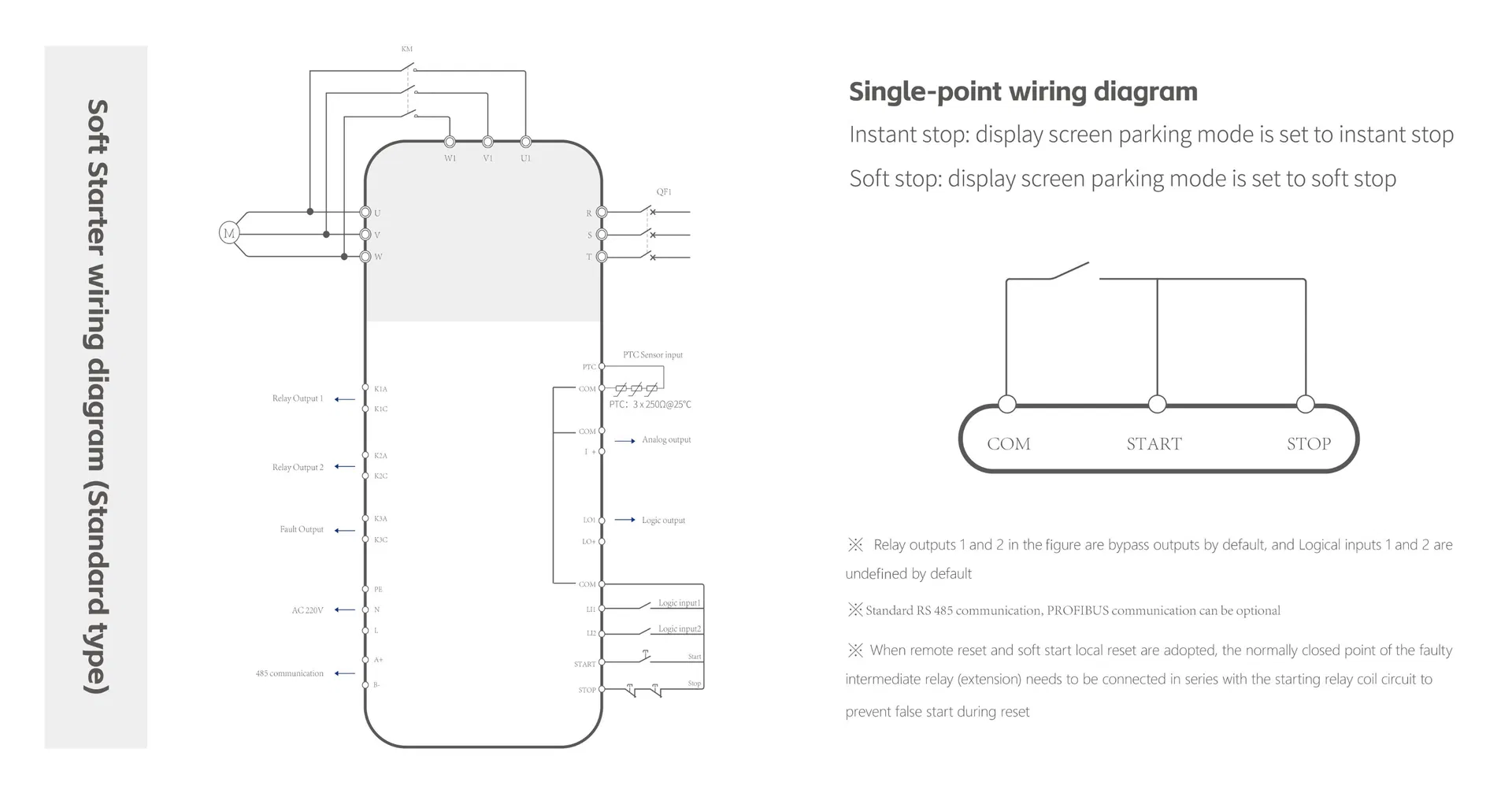

| Salida auxiliar |
Salida de relé 1 |
Contacto de relé normalmente abierto, AC250V/2A |
| Salida de relé 2 |
Contacto de relé normalmente abierto, AC250V/2A |
| Salida de relé fallo |
Contactos de relé, AC250V/2A |
| Salida lógica 1 |
Salida de colector abierto (+12V, de +24V), 50mA |
| Salida lógica 2 |
Salida de colector abierto (+12V, de +24V), 50mA |
| La salida analógica |
4~20mA o 0~20mA señal estándar |
| La comunicación digital |
La interfaz de comunicación |
Standard 485, PROFIBUS opcional |
| Las condiciones ambientales |
La temperatura de funcionamiento |
-5~+40℃ |
| La temperatura de almacenamiento |
-25~+55℃ |
| Humedad relativa |
20~90% sin condensación. |
| La altitud |
<2000m, valor nominal invariable |
| >2000m, valor nominal de -5%/100m |
| Normas técnicas del producto |
GB 14048.6-2016 |
