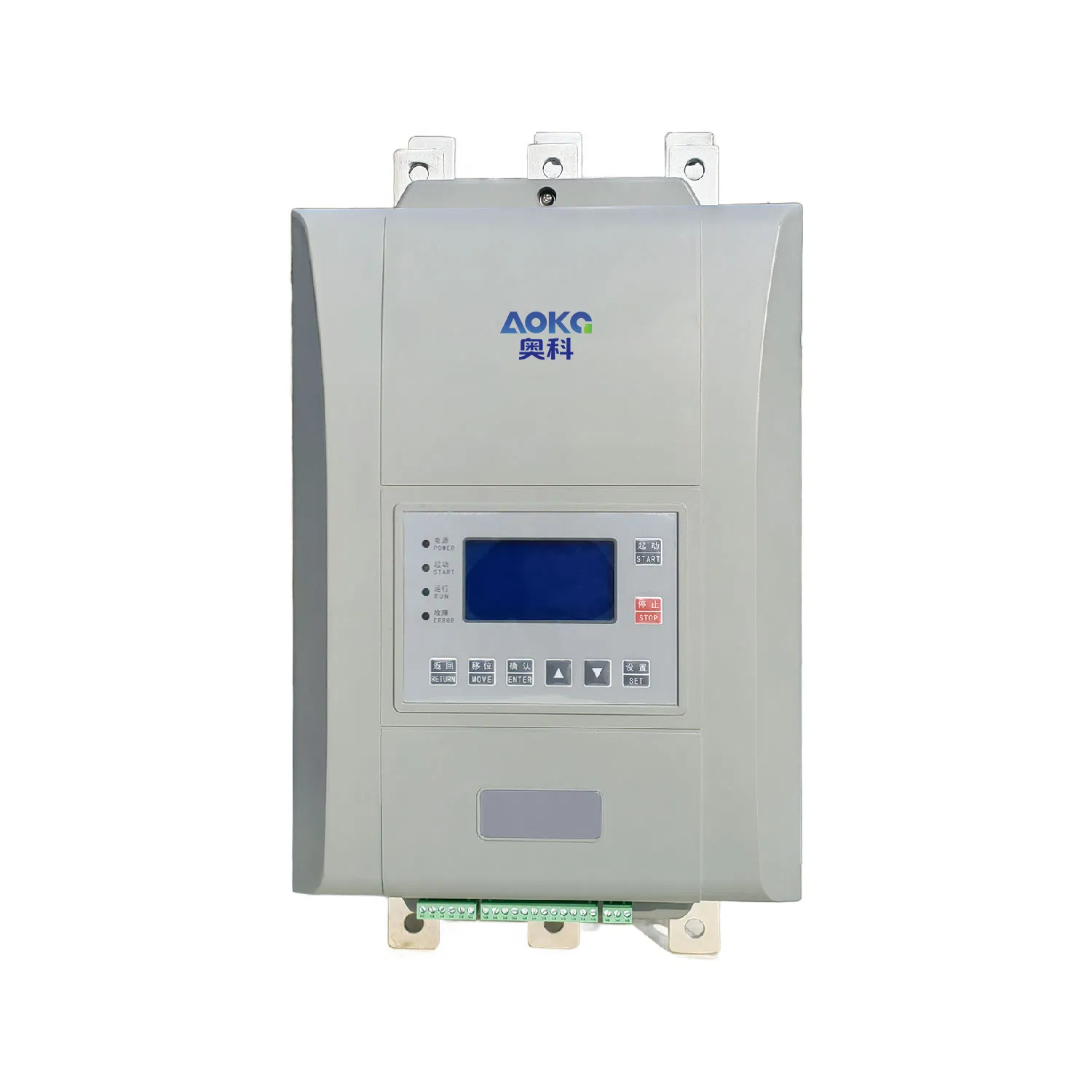

Arrancador suave de motor de CA de alta resistencia 380V para compresor

Enviar consulta

Descripción del Producto

Los detalles del producto

1 Los modos de arranque/parada diversificados Los productos tienen cuatro modos de arranque: el inicio de la rampa de tensión, corriente de inicio de la rampa, la corriente limitada inicio, y una carga pesada (entrada).
2 Diseño estructural superior La estructura de doble CPU redundante mutuamente con fiabilidad, diseño compacto de exclusivo diseño de la estructura interna de usuario, facilitando la integración en sistemas existentes. El tipo de derivación reduce el coste de los accesorios externos y reduce la huella del equipo.
3 Interfaces de usuario avanzadas La norma 485 de la comunicación, comunicación PROFIBUS opcional, el 1 de salida de fallo (pasivo), 2 salidas de relé programable (pasivo), 2 entradas de lógica programable (activo), 1 salida lógica programable (activo), los usuarios pueden configurar según sus necesidades.
4 Las funciones de protección integral Entre otras funciones de protección de sobrecorriente, sobrecarga del motor, el desequilibrio de corriente trifásica, over/under tensión, pérdida de fase, el sobrecalentamiento underload, PTC, el tiristor y cortocircuito.
5 Fuerte capacidad de expansión Las funciones ampliables: Internet módulo de monitorización en tiempo real o módulo de detección de fugas pueden ser seleccionados para la expansión basada en necesidades. (Ambos son accesorios opcionales, pero no puede ser utilizado simultáneamente; sólo uno de los módulos pueden ser seleccionados para la expansión).
6 Funciones de la pantalla completa La pantalla LCD se reúne diversas condiciones de trabajo, admite el cambio de idioma entre chino e inglés, y es compatible con pantallas expandibles, facilitando el uso de los archivadores.
7 Potente función de memoria Fallo de dinámica de memoria de más de 80 entradas, permitiendo a los usuarios encontrar fácilmente la causa de fallos en cualquier momento, actualizado periódicamente, el ahorro de espacio de almacenamiento.
8 Completo sistema de las funciones de comunicación Construido en el puerto de comunicaciones, esta función permite la comunicación directa con la parte superior del PC para lograr el control remoto y funciones de señalización remota. (Estándar RS-485 interface, interfaz de Profibus opcional).

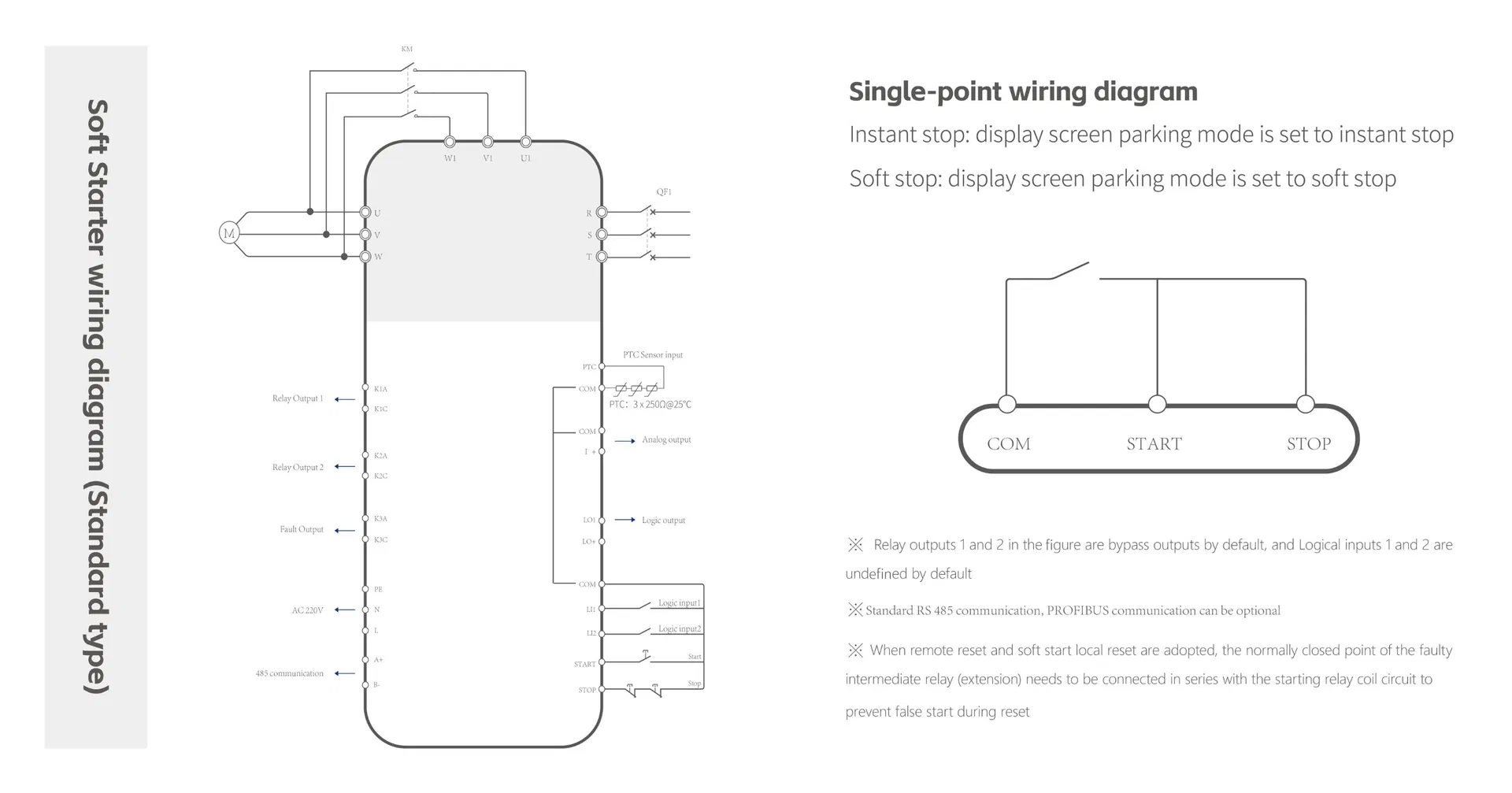

9 Métodos de cableado diversificados Aplicable a ambos métodos de cableado interno y externo para los motores.

La especificación

QB estándar de la Serie ATA-7 Arrancador Suave		La tensión del sistema	Dimensiones de instalación		Dimensiones externas			Los orificios de montaje
Apariencia	El poder	(V)	H1	W1	H	W	D	K
Apariencia	(Kw)	(V)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
A	8-55	380	381	200	453	242	190	10
B	75-110	380	399.5	230	499	270	208.5	10
C	132-200	380	429.5	260	531	300	208.5	10
D	250-320	380	459.5	270	559	315	208.5	10
E	400	380	450	446	631	470	288	10
F	500	380	537	644	734	668	355.5	11
G	600-800	380	483	893.5	1045	915.5	500	11
B	132-200	690	399.5	230	499	270	208.5	10
C	250-400	690	429.5	260	531	300	208.5	10
D	500-600	690	459.5	270	559	315	208.5	10

Especificaciones técnicas
Circuito principal	Dispositivo de alimentación	Modulo tiristor Tiristor/Estándar
	Circuito principal fuente de alimentación	380V trifásico +10%-15%, 50/60Hz
	Circuito principal el consumo de energía	<2W por fase por ampere
	La tensión de dispositivo de alimentación	≥1400V
	Protección de la dv/dt	El circuito de filtro RC, VARISTOR
En el circuito de control	El voltaje del circuito de control	AC 220V (+10%, -15%), 50/60 Hz
	El consumo de energía del circuito de control	5W
	Orden de arranque	Contactos de pasivo, los comandos de teclado, el equipo
Los parámetros de arranque	Modo de arranque	La Rampa, actual Inicio limitadora de corriente, tensión de la rampa
	Voltaje de arranque	El 30%~90% (Tensión del sistema)
	La hora de inicio	5~120s
	Pasar el tiempo	0~3s
Detener	Parada gratis	-
Detener	La parada suave	0~30s
Protección contra fallos	Protección contra fallos de suministro de energía	Pérdida de fase, subtensión, sobretensión
Protección contra fallos	El equipo de protección de fallo	El sobrecalentamiento, sobrecarga del motor, el motor, pérdida de fase de inicio, tiempo de espera, de protección de PTC, Underload, trifásicos tiristor de desequilibrio, cortocircuito, sobrecarga, protección de la fuga a tierra, etc.
Seguimiento en línea	Mostrar	El arranque, estado de funcionamiento y arranque, el funcionamiento corriente y tensión, potencia activa (opcional) y Factor de potencia (opcional).
Salida auxiliar	Salida de relé 1	Contacto de relé normalmente abierto, AC250V/2A
	Salida de relé 2	Contacto de relé normalmente abierto, AC250V/2A
	Salida de relé fallo	Contactos de relé, AC250V/2A
	Salida lógica 1	Salida de colector abierto (+12V, de +24V), 50mA
	Salida lógica 2	Salida de colector abierto (+12V, de +24V), 50mA
	La salida analógica	4~20mA o 0~20mA señal estándar
La comunicación digital	La interfaz de comunicación	Standard 485, PROFIBUS opcional
Las condiciones ambientales	La temperatura de funcionamiento	-5~+40℃
	La temperatura de almacenamiento	-25~+55℃
	Humedad relativa	20~90% sin condensación.
	La altitud	<2000m, valor nominal invariable
	La altitud	>2000m, valor nominal de -5%/100m
	Normas técnicas del producto	GB 14048.6-2016

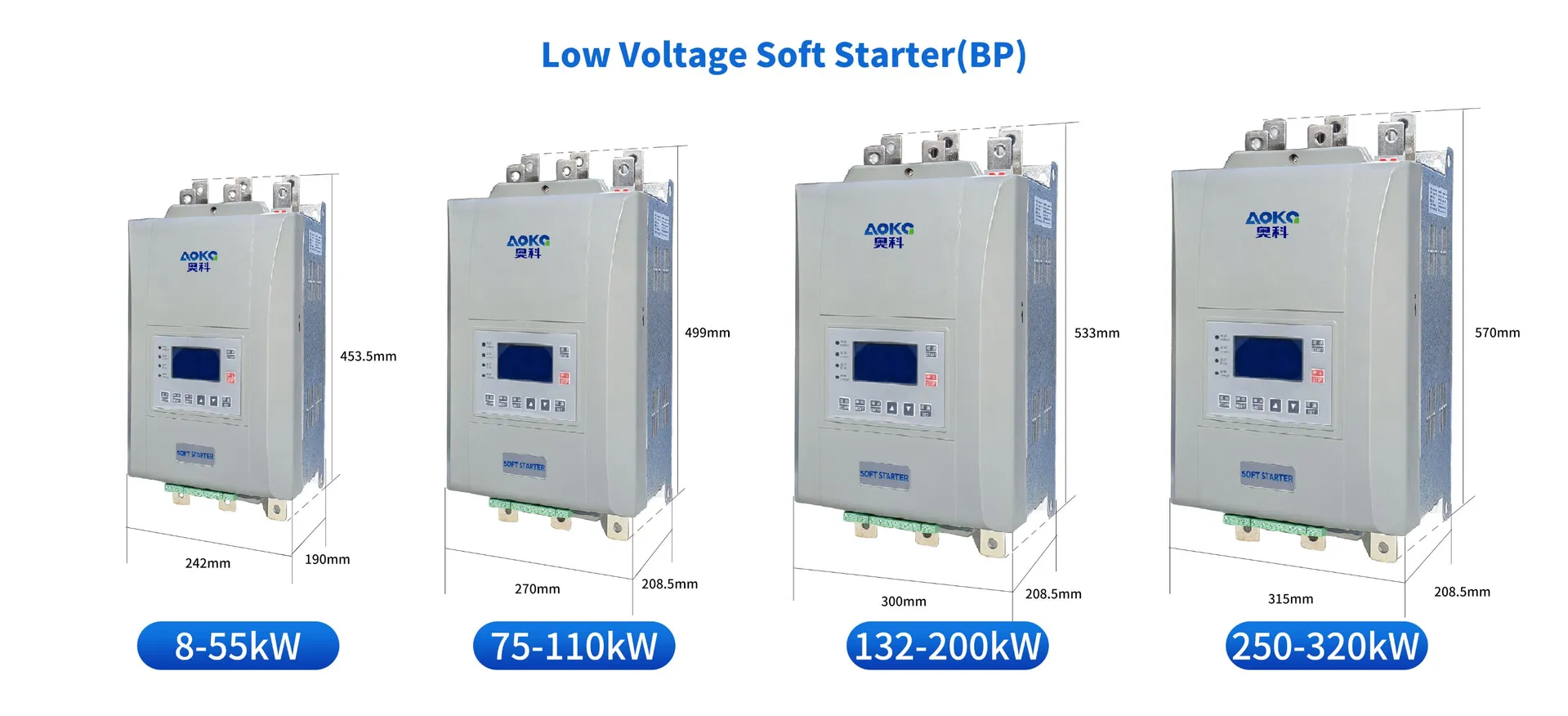

Dibujo y Dimensiones

Característica del Producto

1 Variedad de modos de arranque y parada Cuatro tipos de modos de arranque para que el cliente elija según las necesidades de su aplicación.
2 Diseño estructural superior Estructura de doble CPU, diseño mutuamente redundante para mayor fiabilidad, con un diseño interno único y compacto, conveniente para integrar en el sistema existente.
3 Ricas interfaces de usuario Comunicación estándar 485, con puerto PROFIBUS opcional para una mayor flexibilidad en la integración de redes.
4 Protecciones integrales Protección contra sobrecorriente, sobrecarga del motor, desequilibrio de corriente trifásica, sobre/baja tensión, pérdida de fase, sobrecalentamiento, bajo carga, PTC y cortocircuito de triac.
5 Una fuerte capacidad de memoria Memoria dinámica de fallos de hasta 80 artículos, permitiendo a los usuarios encontrar la causa del fallo en cualquier momento de manera conveniente.
6 Alta escalabilidad El cliente puede optar por un módulo de monitoreo en tiempo real por Internet o la extensión del módulo de detección de fugas.
7 Completo panel de visualización Equipado con pantalla LCD para facilitar la configuración, control y lectura de los parámetros en tiempo real.
8 Diversos métodos de cableado Motor eléctrico adecuado tanto para métodos de cableado internos como externos.

Certificaciones

Perfil del Fabricante

Fabricante profesional de arrancadores suaves y accionamientos de frecuencia variable desde el año 1998. La fábrica cuenta con la certificación ISO y CE con más de 80 patentes que demuestran la innovación constante en el sector. La producción anual proyectada de 30 millones de unidades refleja un crecimiento interanual del 30%. Un riguroso control de calidad garantiza la fiabilidad de cada producto a través de ensayos de PCBA, pruebas de envejecimiento inteligente y validación de media tensión de 10KV. Comprometidos con las demandas de los mercados globales, disponemos de una infraestructura avanzada de producción que incluye salas limpias protegidas contra descargas electrostáticas (ESD) y plataformas de montaje modular. Los productos se distribuyen a nivel mundial en Europa, Sudeste de Asia, Oriente Medio, América del Sur y África.

Preguntas frecuentes (FAQ)

¿Cuáles son las principales ventajas de los arrancadores suaves?

Reducen significativamente la corriente de arranque del motor y el estrés mecánico en el sistema de transmisión, prolongando la vida útil del equipo.

¿Cómo funcionan los arrancadores suaves de alta tensión?

Controlan y regulan la tensión de alimentación de manera gradual a través de tiristores (SCR) para realizar un arranque y una parada suaves.

¿En qué aplicaciones son comúnmente utilizados?

Son ampliamente utilizados en sistemas industriales que incorporan bombas de agua, ventiladores, compresores, transportadores y trituradoras.

¿Cómo se gestiona el soporte y servicio de garantía?

Para solicitar la garantía, puede contactar al servicio de posventa enviando los detalles y la descripción del problema. Nuestro equipo le responderá en un plazo de 24 horas.

¿Qué métodos de arranque admiten estos dispositivos?

Disponen de cuatro modos de arranque integrados: rampa de tensión, rampa de corriente, arranque con limitación de corriente y arranque para cargas pesadas.

¿Qué tipo de protecciones integradas ofrecen?

Incluyen un sistema completo de protección que actúa contra sobrecorriente, sobrecarga del motor, desequilibrio de fases, sobre/subtensión, pérdida de fase, sobrecalentamiento, bajo carga y cortocircuitos.
