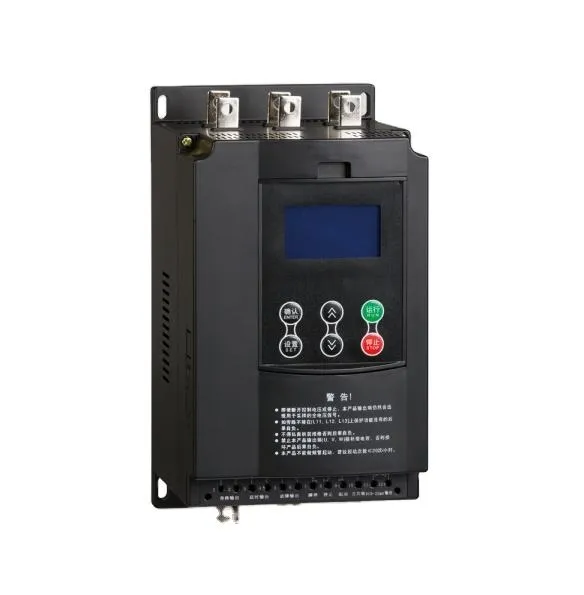

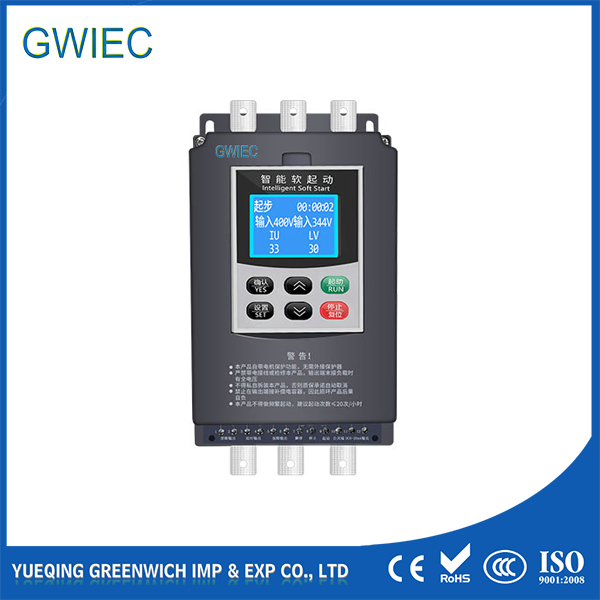

Variador de Frecuencia de Baja Tensión 45 Kw 55 75 Arrancador Suave Monofásico

Introducción al Arrancador Suave

El arrancador suave es una alternativa mucho mejor a los arrancadores estrella/triángulo y auto transformador.

El arrancador estrella/triángulo reduce la corriente de arranque pero introduce un par transitorio perjudicial al cambiar de una conexión estrella a una conexión delta. Además, el arranque estrella/triángulo no siempre selecciona el mejor nivel de corriente de arranque. Esto a veces significa que la carga no puede acelerar a la velocidad máxima en la configuración de estrella, haciendo así que el arrancador estrella/delta sea totalmente ineficaz.

Un arrancador estrella/triángulo no afecta la forma en que se detiene el motor, dejando la rampa de tensión abajo sin control. El transformador automático reduce la corriente de arranque, pero también permite un cierto control sobre el nivel de corriente de arranque. Los arrancadores de transformador automático no eliminan el riesgo de un salto en el par cuando se cambia la tensión.

Condiciones de Trabajo

Alimentación & Motor

Red eléctrica, central eléctrica autoproporcionada, generador eléctrico: trifásica 380V o 660V (diseño específico) ±15%, 50Hz o 60Hz. La capacidad de potencia debe cumplir con los requisitos de arranque suave y arranque del motor.
Motor adecuado: Motor asíncrono trifásico de jaula de ardilla y la potencia nominal del motor deberá coincidir con la potencia de arranque suave.

Especificaciones Ambientales

Frecuencia de tiempo de inicio: No hay requisito especial, depende de la situación.
Método de refrigeración: Refrigeración por aire natural.
Protección: IP20.
Condiciones ambientales: Altitud bajo 1000 metros, temperatura: 0 ~ 40 grados Celsius, humedad: Bajo 90% HR.

Aplicaciones y Ventajas

Bombas de Agua

Reducir los choques hidráulicos en las tuberías durante el arranque y la parada.
Minimizar la tensión mecánica en el eje del motor.
Reducir la corriente de arranque.
Protección contra la subcorriente que evita daños por tuberías bloqueadas o situaciones de poca agua.
La función de reinicio automático asegura el funcionamiento continuo de las estaciones de bombeo no tripuladas.
La protección de rotación de fase evita daños por rotación de bomba inversa.
La protección instantánea contra sobrecarga evita daños por residuos que se arrastran a la bomba.

Ventiladores industriales

Aplicación suave del par que evita el esfuerzo mecánico.
Tiempos de arranque reducidos sobre el arranque estrella/triángulo.
Fuente de alimentación: Entrada trifásica AC 220/380V/440/660V, 50/60Hz.
Refrigeración: refrigeración natural por aire, nivel de protección IP 20.
Resistencia ambiental: Altitud de 3000 metros por debajo, temperatura -25~+40ºC, humedad <90%.
Apto para gases no inflamables, sin condensación y polvo no conductivo.

Características del Sistema

Protecciones

Pérdida de tensión, subtensión, sobretensión
Sobrecorriente al arrancar/correr
Sobrecalentamiento
Arranque con tiempo límite
Pérdidas de fase entrada/salida
Desequilibrio trifásico
Cortocircuito

5 Modos de Inicio

Tensión de rampa: Arranque suave clásico.
Límite de corriente: Limitación estricta de corriente.
Acción a presión + rampa: Para alta fricción estática.
Acción a presión + límite de corriente: Carga pesada con límite.
Arranque fuerte: Dificultad extrema de arranque.

Ajustes de Nivel

Cinco niveles para diferentes aplicaciones:

0 = Elemental 1 = Carga Ligera 2 = Estándar 3 = Carga Pesada 4 = Avanzado

El modo elemental conecta la parada instantánea, adecuada para emergencias incondicionales como bombas de incendio.

10 Funciones Opcionales

Retardo de arranque: 0 ~ 999s, inicio en "0".
Salida de retardo: 0 ~ 999s para cierre de salida.
Intervalo de retardo: 0 ~ 999s, evita reinicios rápidos.
Desbloqueo por sobrecalentamiento: 0 ~ 999s post-fallo.
Almacenamiento de errores: Registro de los últimos 9 mensajes.
Reinicio automático: Hasta 9 intentos configurables.
Salida analógica: 0-20A DC, indicación de corriente real.
Pantalla de multiplicación: Tensión, corriente, equilibrio térmico.

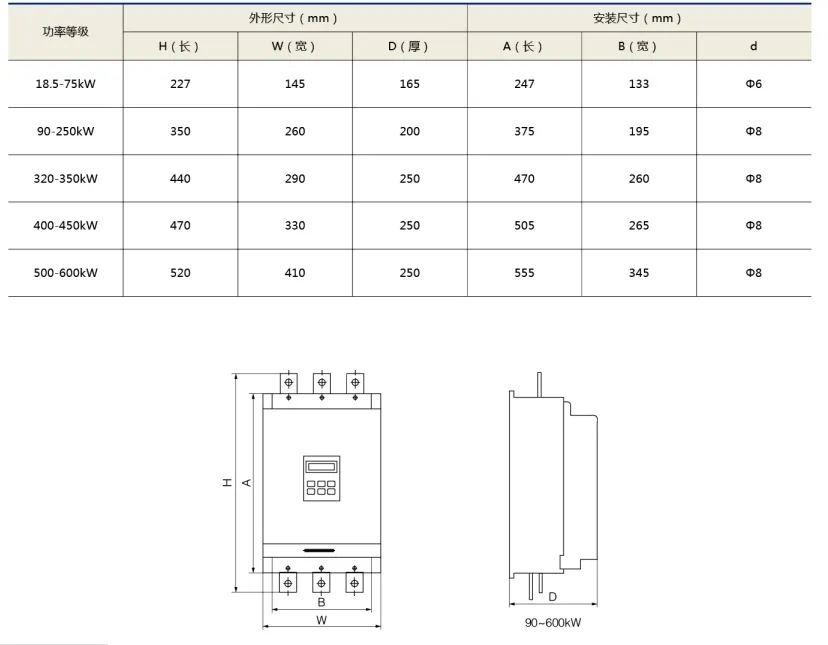

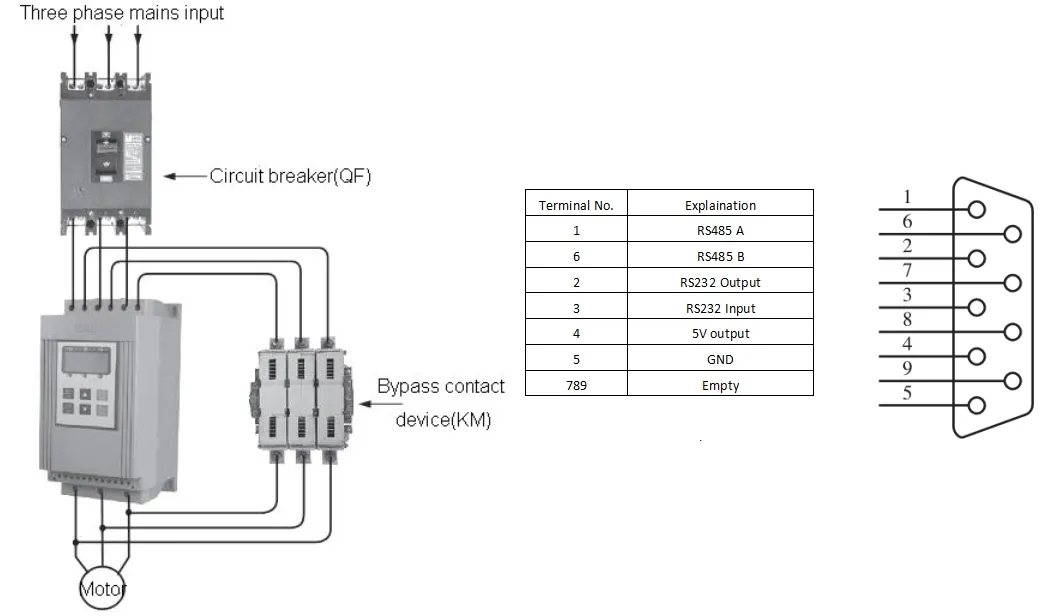

Galería de Detalles Técnicos

Preguntas Frecuentes (FAQ)

1. ¿Qué ventajas ofrece el arrancador suave frente a un arranque estrella/triángulo?

A diferencia del sistema estrella/triángulo, el arrancador suave reduce la corriente de arranque sin introducir transitorios de par dañinos para la mecánica del motor. Además, permite un control preciso de la rampa de tensión durante la parada, evitando paradas bruscas y golpes de ariete.

2. ¿Qué tipos de motores son compatibles con este arrancador suave?

Es ideal para motores asíncronos trifásicos de jaula de ardilla, siempre que la potencia nominal y la frecuencia del motor coincidan con las del arrancador suave seleccionado.

3. ¿Cómo ayuda este dispositivo en aplicaciones de bombeo de agua?

Protege contra los choques hidráulicos (golpe de ariete) en tuberías, evita daños mecánicos en el eje del motor y cuenta con sistemas de protección ante situaciones de tuberías obstruidas o falta de agua (subcorriente), además de rotación inversa.

4. ¿Cuáles son las condiciones ambientales recomendadas de funcionamiento?

Está diseñado para operar de forma óptima a temperaturas ambiente de -25ºC a +40ºC, en altitudes inferiores a 3000 metros (según configuración) y bajo una humedad relativa menor al 90%. Debe estar libre de gases corrosivos o polvos conductores.

5. ¿Qué sistemas de protección integrados tiene el arrancador suave?

Incluye protección integral frente a cortocircuitos, desequilibrio de tres fases, pérdida de fase de entrada o salida, sobrecalentamiento del arrancador suave, sobrecorriente tanto en arranque como en carrera, así como desviaciones de tensión (subtensión y sobretensión).

6. ¿Qué funciones avanzadas se pueden configurar mediante la salida analógica?

Cuenta con una salida analógica de 0-20A DC que permite monitorear la corriente real del motor en tiempo real. Adicionalmente, el panel permite visualizar parámetros clave como la tensión de potencia, potencia aparente y equilibrio térmico.
