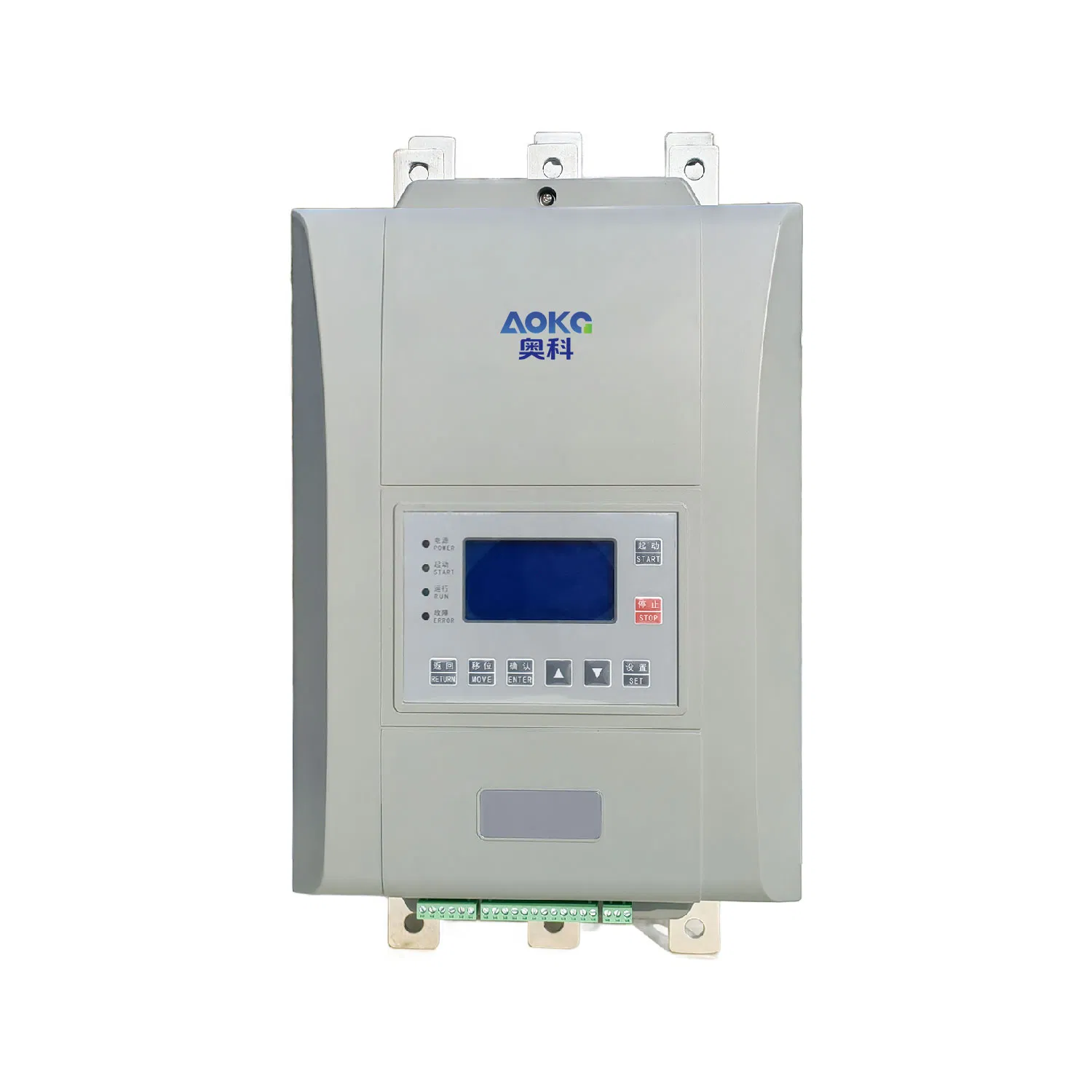

Controlador de Motor Eléctrico con 30 Años de Experiencia Tipo Estándar Arrancador Suave de Baja Tensión

Personalización:	Disponible
Tarea:	Ajustar
Estructura:	Bucle Cerrado

Visión General

Información Básica

No. de Modelo.

AOKO-7

Modelo Matemático

No Lineal

Señal

Discreto

Función

Control Automático, Protección

Certificación

CCC, ISO: 9001, CE

Condición

Nueva

Personalizado

Material

Acero inoxidable

Color

blanco con azul

Motor de CA

220v, 50/60hz

Rango de Potencia

7.5kw-500kw

Instalación

manual

Tipo de Conductor

electoric

Paquete de Transporte

caja de madera

Especificación

980*1700*2550

Origen

China

Código del HS

8504409109

Capacidad de Producción

1000pc/m

Descripción de Producto

Controlador de Motor Eléctrico con 30 Años de Experiencia Tipo Estándar Arrancador Suave de Baja Tensión

Los Detalles del Producto

Modos de arranque/parada diversificados: Los productos tienen cuatro modos de arranque: el inicio de la rampa de tensión, corriente de inicio de la rampa, la corriente limitada inicio, y una carga pesada (entrada).
Diseño estructural superior: La estructura de doble CPU redundante mutuamente con fiabilidad, diseño compacto de exclusivo diseño de la estructura interna de usuario, facilitando la integración en sistemas existentes. El tipo de derivación reduce el coste de los accesorios externos y reduce la huella del equipo.
Interfaces de usuario avanzadas: La norma 485 de la comunicación, comunicación PROFIBUS opcional, el 1 de salida de fallo (pasivo), 2 salidas de relé programable (pasivo), 2 entradas de lógica programable (activo), 1 salida lógica programable (activo), los usuarios pueden configurar según sus necesidades.
Funciones de protección integral: Entre otras funciones de protección de sobrecorriente, sobrecarga del motor, el desequilibrio de corriente trifásica, over/under tensión, pérdida de fase, el sobrecalentamiento underload, PTC, el tiristor y cortocircuito.
Fuerte capacidad de expansión: Las funciones ampliables: Internet módulo de monitorización en tiempo real o módulo de detección de fugas pueden ser seleccionados para la expansión basada en necesidades. (Ambos son accesorios opcionales, pero no puede ser utilizado simultáneamente; sólo uno de los módulos pueden ser seleccionados para la expansión).
Funciones de la pantalla completa: La pantalla LCD se reúne diversas condiciones de trabajo, admite el cambio de idioma entre chino e inglés, y es compatible con pantallas expandibles, facilitando el uso de los archivadores.
Potente función de memoria: Fallo de dinámica de memoria de más de 80 entradas, permitiendo a los usuarios encontrar fácilmente la causa de fallos en cualquier momento, actualizado periódicamente, el ahorro de espacio de almacenamiento.
Completo sistema de las funciones de comunicación: Construido en el puerto de comunicaciones, esta función permite la comunicación directa con la parte superior del PC para lograr el control remoto y funciones de señalización remota. (Estándar RS-485 interface, interfaz de Profibus opcional).

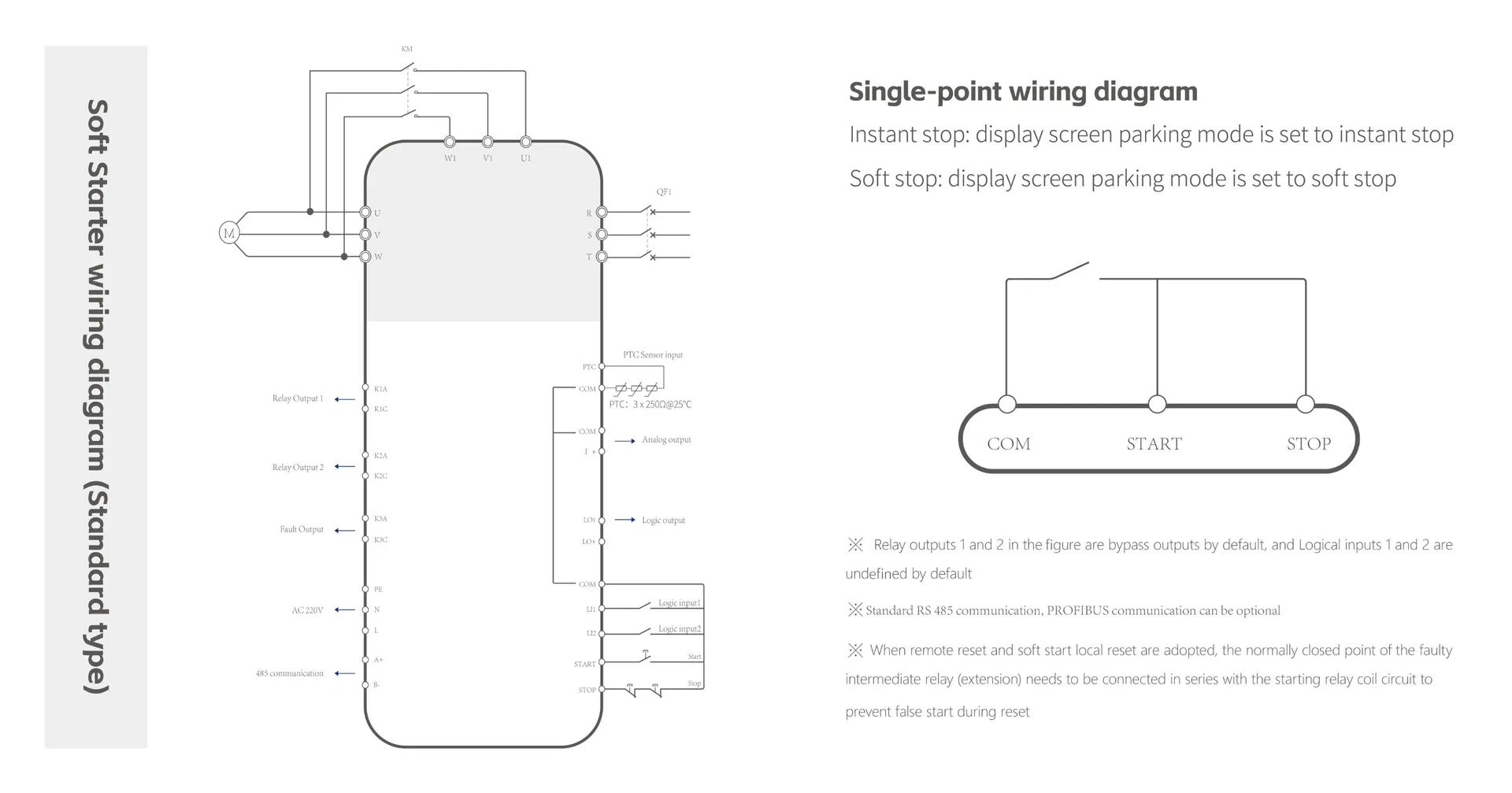

Métodos de cableado diversificados: Aplicable a ambos métodos de cableado interno y externo para los motores.

Especificación

Estándar Serie ATA-7 Arrancador Suave		Tensión del Sistema	Dimensiones de Instalación		Dimensiones Externas			Orificios de Montaje
Apariencia	Poder (Kw)	(V)	H1 (mm)	W1 (mm)	H (mm)	W (mm)	D (mm)	K (mm)
A	8-55	380	381	200	453	242	190	10
B	75-110	380	399.5	230	499	270	208.5	10
C	132-200	380	429.5	260	531	300	208.5	10
D	250-320	380	459.5	270	559	315	208.5	10
E	400	380	450	446	631	470	288	10
F	500	380	537	644	734	668	355.5	11
G	600-800	380	483	893.5	1045	915.5	500	11
B	132-200	690	399.5	230	499	270	208.5	10
C	250-400	690	429.5	260	531	300	208.5	10
D	500-600	690	459.5	270	559	315	208.5	10

Especificaciones Técnicas
Circuito Principal	Dispositivo de Alimentación	Módulo Tiristor Tiristor/Estándar
	Circuito Principal Fuente de Alimentación	380V Trifásico +10%-15%, 50/60Hz
	Circuito Principal Consumo de Energía	<2W por fase por amperio
	Tensión de Dispositivo de Alimentación	≥1400V
	Protección de la dv/dt	Circuito de filtro RC, Varistor
Circuito de Control	Voltaje del Circuito de Control	AC 220V (+10%, -15%), 50/60 Hz
	Consumo de Energía del Circuito de Control	5W
	Orden de Arranque	Contactos de pasivo, comandos de teclado, equipo
Parámetros de Arranque	Modo de Arranque	Rampa, actual inicio limitadora de corriente, tensión de la rampa
	Voltaje de Arranque	30%~90% (Tensión del sistema)
	Hora de Inicio	5~120s
	Pasar el Tiempo	0~3s
Parada	Parada Gratis	Disponible
Parada	Parada Suave	0~30s
Protección contra Fallos	Protección contra Fallos de Suministro de Energía	Pérdida de fase, subtensión, sobretensión
Protección contra Fallos	Equipo de Protección de Fallo	Sobrecalentamiento, sobrecarga del motor, pérdida de fase de inicio, tiempo de espera, protección de PTC, underload, desequilibrio trifásico, cortocircuito, sobrecarga, protección de fuga a tierra, etc.
Seguimiento en Línea	Mostrar	Arranque, estado de funcionamiento, corriente y tensión de funcionamiento, potencia activa (opcional) y factor de potencia (opcional).
Salida Auxiliar	Salida de Relé 1	Contacto de relé normalmente abierto, AC250V/2A
	Salida de Relé 2	Contacto de relé normalmente abierto, AC250V/2A
	Salida de Relé Fallo	Contactos de relé, AC250V/2A
	Salida Lógica 1	Salida de colector abierto (+12V, +24V), 50mA
	Salida Lógica 2	Salida de colector abierto (+12V, +24V), 50mA
	Salida Analógica	Señal estándar 4~20mA o 0~20mA
Comunicación Digital	Interfaz de Comunicación	Standard 485, PROFIBUS opcional
Condiciones Ambientales	Temperatura de Funcionamiento	-5~+40℃
	Temperatura de Almacenamiento	-25~+55℃
	Humedad Relativa	20~90% sin condensación
	Altitud <2000m	Valor nominal invariable
	Altitud >2000m	Valor nominal de -5% por cada 100m
	Normas Técnicas del Producto	GB 14048.6-2016

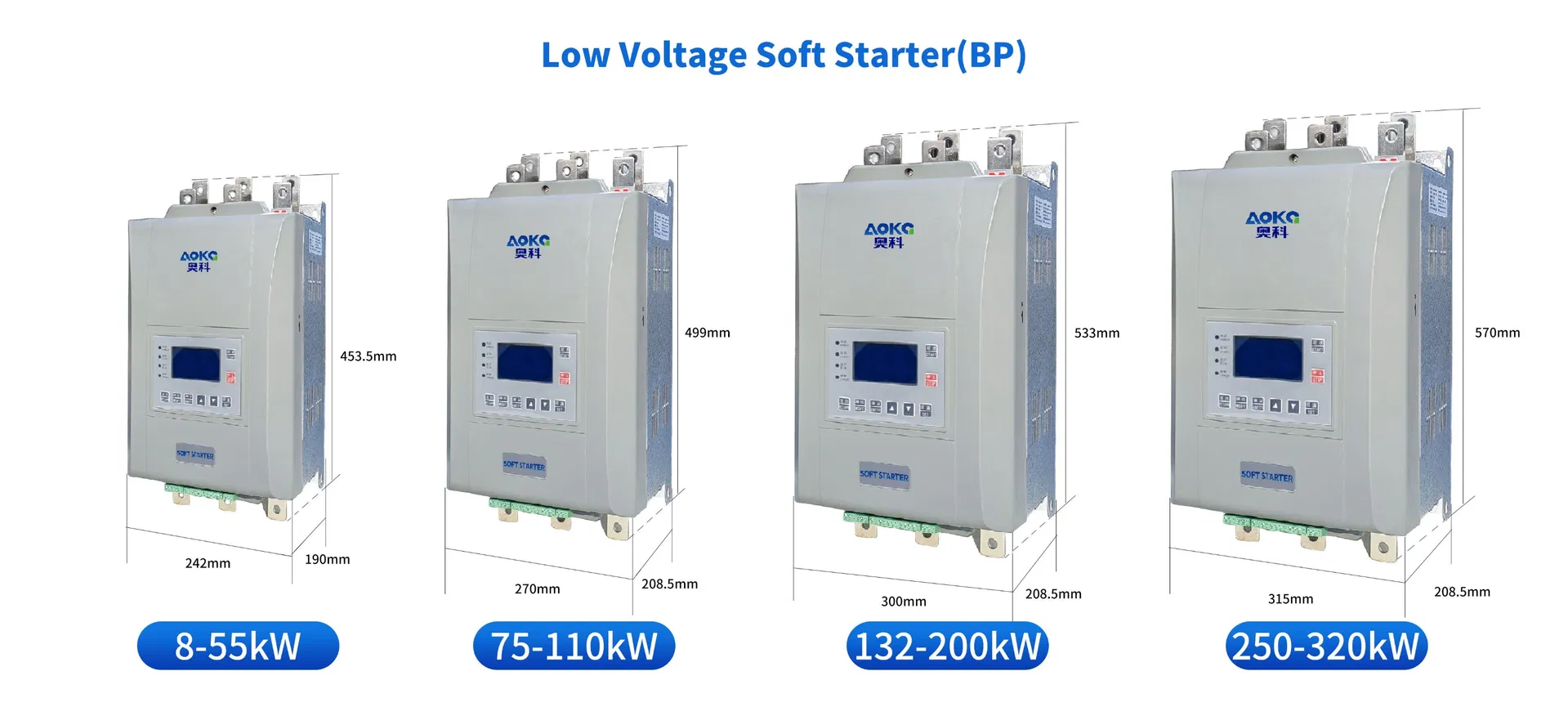

Dibujos y Dimensiones

Característica del Producto

Variedad de modos de arranque y parada: Cuatro tipos de modos de arranque a elegir para adaptarse a las necesidades del cliente.
Diseño estructural superior: Estructura de doble CPU con diseño redundante para mayor fiabilidad, y una estructura interna compacta conveniente para integrar en sistemas existentes.
Ricas interfaces de usuario: Comunicación estándar 485, con opción de integrar protocolo PROFIBUS.
Protecciones integrales: Protección contra sobrecorriente, sobrecarga del motor, desequilibrio de corriente trifásica, sobre/baja tensión, pérdida de fase, sobrecalentamiento, subcarga, PTC, cortocircuito de triac, entre otras.
Fuerte capacidad de memoria: Memoria dinámica de fallos de hasta 80 registros, facilitando la identificación de causas de falla en cualquier momento.
Alta escalabilidad: Permite añadir módulo de monitoreo en tiempo real por Internet o módulo de detección de fugas.
Características de pantalla completas: Pantalla LCD intuitiva para un fácil manejo.
Diversos métodos de cableado: Adecuado para modos de cableado de motor tanto interno como externo.

Certificaciones y Galería de Producción

Infraestructura y Producción

Línea de producción del Arrancador Suave

Preguntas Frecuentes (FAQ)

¿Cuáles son las principales ventajas de los arrancadores suaves?

Reducen notablemente la corriente de arranque inicial del motor, minimizando el estrés mecánico y eléctrico en los sistemas de acoplamiento y transmisión.

¿Cómo regulan la tensión los arrancadores suaves?

Controlan la tensión del sistema de manera progresiva mediante el ajuste del ángulo de disparo de tiristores (SCR) en el circuito de potencia principal.

¿En qué aplicaciones industriales se utilizan comúnmente?

Son ideales para equipos industriales de alta inercia como bombas de agua, ventiladores, compresores centrífugos y cintas transportadoras.

¿Qué tipo de protecciones incorporan estos dispositivos?

Integran protección contra sobrecorriente, sobrecarga del motor, desequilibrio de fase, sobre/subtensión, pérdida de fase y sobrecalentamiento térmico.

¿Cómo puedo gestionar el servicio de garantía y soporte técnico?

Puede ponerse en contacto directamente a través del canal oficial de atención al cliente proporcionando los datos de su compra y la descripción técnica del incidente para recibir respuesta en menos de 24 horas.

¿El arrancador suave es compatible con protocolos de automatización?

Sí, cuenta de manera estándar con puerto de comunicación RS-485 e interfaz Profibus opcional para una integración total en sistemas PLC o SCADA.
