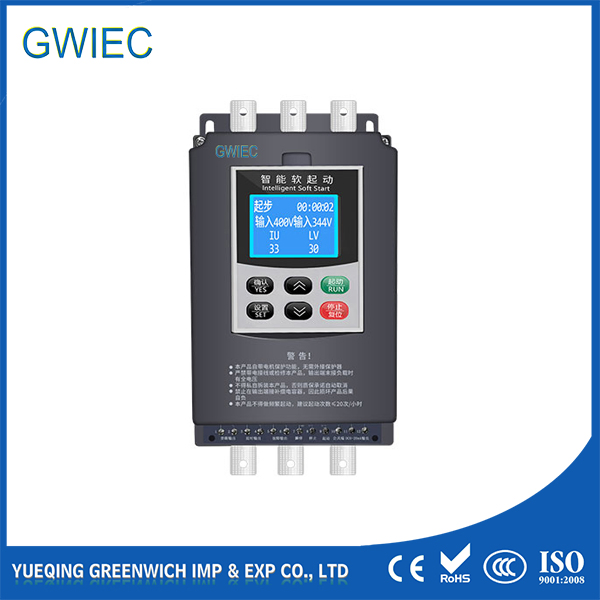

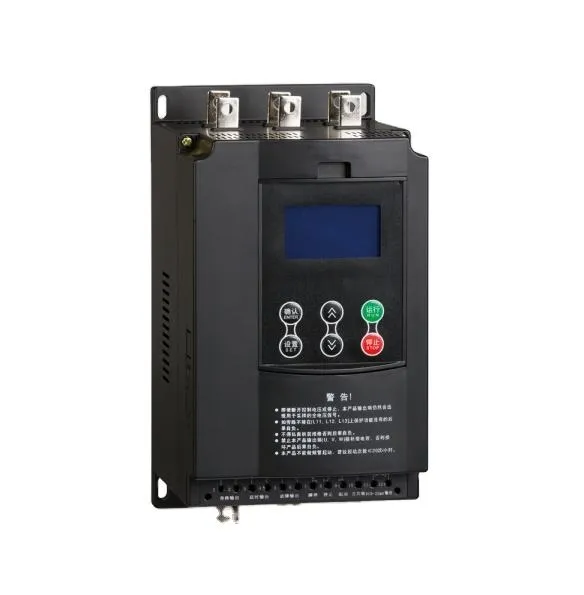

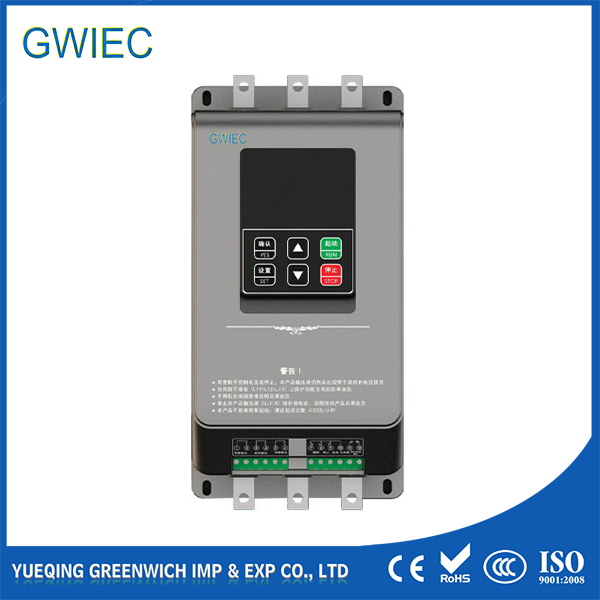

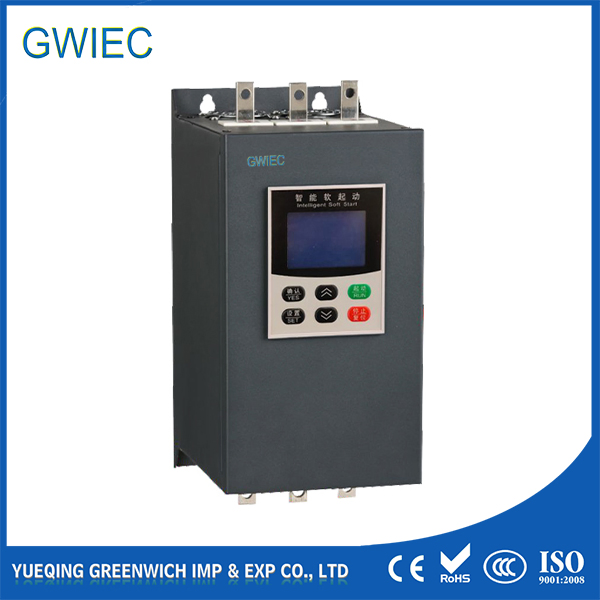

El arrancador suave es una alternativa mucho mejor a los arrancadores estrella/triángulo y auto transformador.
El arrancador estrella/triángulo reduce la corriente de arranque pero introduce un par transitorio perjudicial al cambiar de una conexión estrella a una conexión delta. Además, el arranque estrella/triángulo no siempre selecciona el mejor nivel de corriente de arranque. Esto a veces significa que la carga no puede acelerar a la velocidad máxima en la configuración de estrella, haciendo así que el arrancador estrella/delta sea totalmente ineficaz.
Un arrancador estrella/triángulo no afecta la forma en que se detiene el motor, dejando la rampa de tensión abajo sin control. El transformador automático reduce la corriente de arranque, pero también permite un cierto control sobre el nivel de corriente de arranque. Los arrancadores de transformador automático no eliminan el riesgo de un salto en el par cuando se cambia la tensión.
Condiciones de trabajo
1. Red eléctrica, central eléctrica autónoma, generador eléctrico: trifásica 380V o 660V (diseño específico) ±15%, 50Hz o 60Hz. La capacidad de potencia debe cumplir con los requisitos de arranque suave y arranque del motor.
2. Motor adecuado: Motor asíncrono trifásico de jaula de ardilla, cuya potencia nominal debe coincidir con la potencia del arrancador suave.
3. Frecuencia de inicio: Sin requisitos especiales, depende de la situación.
4. Método de refrigeración: Refrigeración por aire natural.
5. Protección: IP20.
6. Condiciones ambientales: Altitud inferior a 1000 metros, temperatura: 0 ~ 40 grados Celsius, humedad: menor al 90% HR.
Aplicaciones Específicas
Bomba:
Reducir los choques hidráulicos en las tuberías durante el arranque y la parada.
Minimizar la tensión mecánica en el eje del motor.
Reducir la corriente de arranque.
Protección contra la subcorriente que evita daños por tuberías bloqueadas o situaciones de poca agua.
La función de reinicio automático asegura el funcionamiento continuo de las estaciones de bombeo no tripuladas.
La protección de rotación de fase evita daños por rotación de bomba inversa.
La protección instantánea contra sobrecarga evita daños por residuos que se arrastran a la bomba.
Ventiladores:
Aplicación suave del par que evita el esfuerzo mecánico.
Tiempos de arranque reducidos sobre el arranque estrella/triángulo.
Fuente de alimentación: Red eléctrica, Generador de electricidad, Entrada trifásica AC 220/380V/440/660V, 50/60Hz, la capacidad de la batería debe cumplir con los requisitos del arrancador suave.
Adecuado para: Motor de inducción de jaula de ardilla trifásica, la frecuencia nominal debe coincidir con el arrancador suave.
Frecuencia de inicio: No hay ningún requisito específico.
Refrigeración: Refrigeración natural por aire.
Nivel de protección: IP 20.
Ambiente: Altitud de 3000 metros o inferior; Temperatura ambiente: -25~+40ºC; Humedad relativa: <90%; Gases corrosivos, no inflamables y sin condensación; Polvo no conductivo, buena ventilación, baja vibración.
Protección
1. Pérdida de tensión, subtensión, sobretensión
2. Sobrecorriente al arrancar o al correr
3. Arranque suave sobre calor
4. Comenzando con el tiempo
5. Pérdidas de fase de entrada o de salida
6. Desequilibrio de tres fases
7. Cortocircuito
5 Modos de Inicio
Inicio de tensión de rampa: Requiere una ocasión de inicio suave, tensión de salida de modo lineal.
Límite de corriente inicio: Tiene una limitación estricta de corriente de arranque.
Acción a presión + tensión de rampa de inicio: Para carga pesada, donde la fuerza de fricción estática es demasiado grande y causa que el motor no funcione inicialmente.
Acción de encaje + inicio de límite de corriente: Para carga pesada, donde la fuerza de fricción estática inicial impide el movimiento ordinario.
Carga pesada arranque fuerte: Diseñado específicamente para dificultades de arranque del motor bajo carga pesada.
5 Ajustes de Nivel de Producción
Para diferentes ocasiones, la producción de JJR2 se divide en cinco niveles (Establecido por la función F12): 0 = Elemental; 1 = Carga ligera; 2 = Estándar; 3 = Carga pesada; 4 = Avanzado
La opción elemental solo cuenta con sobrecalentamiento, protección contra cortocircuito y fase predeterminada, siendo adecuada para arranque de emergencia incondicional como bombas de incendio. Los niveles de carga ligera, estándar y pesada cuentan con la mayoría de las funciones de protección. La diferencia principal radica en la curva de tiempo de protección térmica por sobrecarga del motor. El nivel avanzado ofrece una protección de arranque más estricta con parámetros similares a los de carga pesada.
10 Funciones Opcionales
Retardo de arranque: 0 ~ 999s, se muestra como temporizador, se inicia cuando se pone "0".
Salida de retardo de funcionamiento: 0 ~ 999s, desde la señal recibida, contacto de cierre de salida de retardo.
Intervalo de inicio de retardo: 0 ~ 999s, Luz intermitente en este período, tiempo de espera para permitir reinicio.
Retardo de desbloqueo por sobrecalentamiento: 0 ~ 999s, después de que el exceso de calor ocurra y se libere.
Almacenamiento de mensajes de error: Registra hasta el último mensaje de error 9.
Reinicio automático: Establecido para 9 veces de inicio automático, utilizado para funcionamiento continuo a largo plazo y ocasiones desatendidas.
0-20A DC salida analógica: Indicador de corriente del motor en tiempo real, carga máxima de 300 Ω.
Pantalla de multiplicación: Capaz de indicar la tensión de potencia, la corriente del motor, la potencia aparente, el equilibrio térmico, etc.
Preguntas Frecuentes (FAQ)
¿Cuáles son las ventajas de usar un arrancador suave en lugar del sistema estrella/triángulo?
El arrancador suave evita los picos de corriente transitorios y los saltos bruscos de par mecánico que ocurren al cambiar de estrella a triángulo. Proporciona una rampa de aceleración y desaceleración suave, protegiendo tanto el motor como las tuberías o acoples mecánicos.
¿Qué tipo de protecciones incorpora este equipo?
Cuenta con protección integral ante sobrecorriente en arranque y marcha, sobrecalentamiento del arrancador suave, límite de tiempo de arranque, pérdida de fase de entrada o salida, desequilibrio trifásico, subtensión, sobretensión y cortocircuitos.
¿Cómo beneficia el arrancador suave a las aplicaciones de bombeo de agua?
Reduce significativamente los golpes de ariete (choques hidráulicos) en las tuberías durante el arranque y parada. Además, su protección por baja corriente (subcorriente) previene daños si la tubería está bloqueada o trabaja en seco.
¿Qué son los 5 niveles de producción o protección y cómo se seleccionan?
Se configuran mediante el parámetro F12 y adaptan la respuesta térmica del equipo según la aplicación: Nivel 0 (Elemental para emergencias como sistemas contra incendios sin paradas preventivas), 1 (Carga ligera), 2 (Estándar), 3 (Carga pesada) y 4 (Avanzado, para condiciones de arranque sumamente críticas).
¿Cuál es la función del reinicio automático y la salida analógica?
El reinicio automático permite hasta 9 reintentos de arranque para asegurar la continuidad en estaciones desatendidas tras fallos transitorios. La salida analógica de 0-20mA proporciona una lectura en tiempo real de la corriente del motor para sistemas de monitoreo externos.
