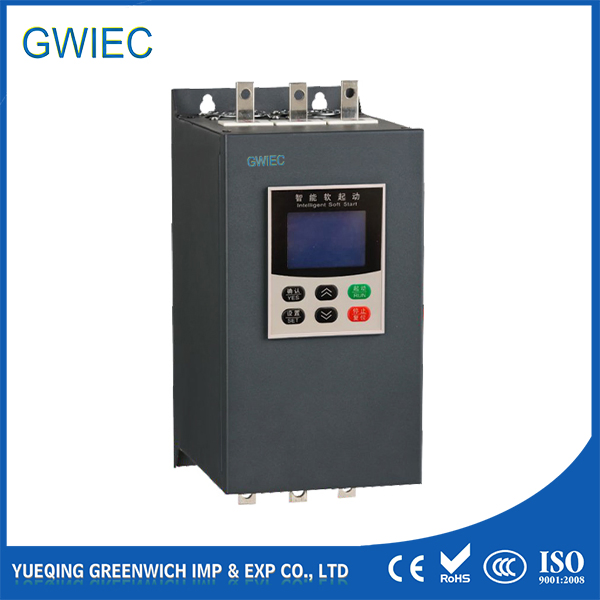

El arrancador suave es una alternativa mucho mejor a los arrancadores estrella/triángulo y auto transformador.
El arrancador estrella/triángulo reduce la corriente de arranque pero introduce un par transitorio perjudicial al cambiar de una conexión estrella a una conexión delta. Además, el arranque estrella/triángulo no siempre selecciona el mejor nivel de corriente de arranque. Esto a veces significa que la carga no puede acelerar a la velocidad máxima en la configuración de estrella, haciendo así que el arrancador estrella/delta no sea totalmente eficaz.
Un arrancador estrella/triángulo no afecta la forma en que se detiene el motor, dejando la rampa de tensión abajo sin control. El transformador automático reduce la corriente de arranque, pero también permite un cierto control sobre el nivel de corriente de arranque. Los arrancadores de transformador automático no eliminan el riesgo de un salto de par cuando se cambia la tensión.
1. Aplicación suave del par que evita el esfuerzo mecánico.
2. Tiempos de arranque reducidos sobre el arranque estrella/triángulo.
Fuente de alimentación: Red eléctrica de la ciudad, Generador de electricidad, Entrada trifásica AC 220/380V/440/660V, 50/60Hz. La capacidad de la batería debe cumplir con los requerimientos del arranque suave.
Adecuado para: Motor de inducción de jaula de ardilla trifásica (la frecuencia nominal debe coincidir con la del arrancador suave). Frecuencia de inicio sin requerimiento específico.
Para diferentes ocasiones, la producción de protección se divide en cinco niveles (configurados mediante F12):
0 = Elemental: Diseñado para conexión de función de parada instantánea, solo cuenta con protección por sobrecalentamiento, cortocircuito y fase predeterminada. Adecuado para arranque de emergencia incondicional (como bombas de abeto / contra incendios).
1 = Carga Ligera / 2 = Estándar / 3 = Carga Pesada: Cuenta con la mayoría de las funciones de protección. La única diferencia radica en la curva de tiempo de la protección de sobrecarga térmica del motor.
4 = Avanzado: La protección de arranque es más estricta, los parámetros se configuran de manera similar a la carga pesada.
Un arrancador suave es una alternativa avanzada que reduce la corriente de arranque sin introducir picos ni pares transitorios perjudiciales durante la transición. Además, a diferencia del sistema estrella/triángulo, permite un control preciso sobre la deceleración de la rampa de tensión.
Reduce significativamente el choque hidráulico (golpe de ariete) en las tuberías durante el arranque y la parada, minimiza la tensión mecánica en el eje del motor y cuenta con protección contra subcorriente para prevenir daños si las tuberías se bloquean o si hay bajo nivel de agua.
Ofrece 5 modos de arranque: Rampa de voltaje de inicio, Límite de corriente, Acción de encaje + rampa de tensión, Acción de encaje + límite de corriente, y Arranque fuerte optimizado para aplicaciones de carga pesada.
Se recomienda su instalación en altitudes por debajo de los 1000 a 3000 metros (dependiendo de la especificación), con una temperatura ambiente de entre -25ºC y +40ºC, y una humedad relativa menor al 90%. El lugar de operación debe estar libre de polvo conductor y gases corrosivos o inflamables.
Dispone de múltiples protecciones críticas como la pérdida de tensión, subtensión y sobretensión, sobrecorriente durante el arranque o marcha, sobrecalentamiento interno, pérdida de fase de entrada o salida, desequilibrio trifásico y protección total contra cortocircuitos.
La función de reinicio automático permite configurar hasta 9 arranques automáticos, lo que resulta ideal para el funcionamiento continuo en estaciones no tripuladas. Por su parte, la salida analógica de 0-20mA transmite en tiempo real la medición de la corriente del motor a sistemas de monitoreo externos.
