Ca trifásica 340V-460V de 0,75 kW-710kW
660V-690V 18,5kW-800kW

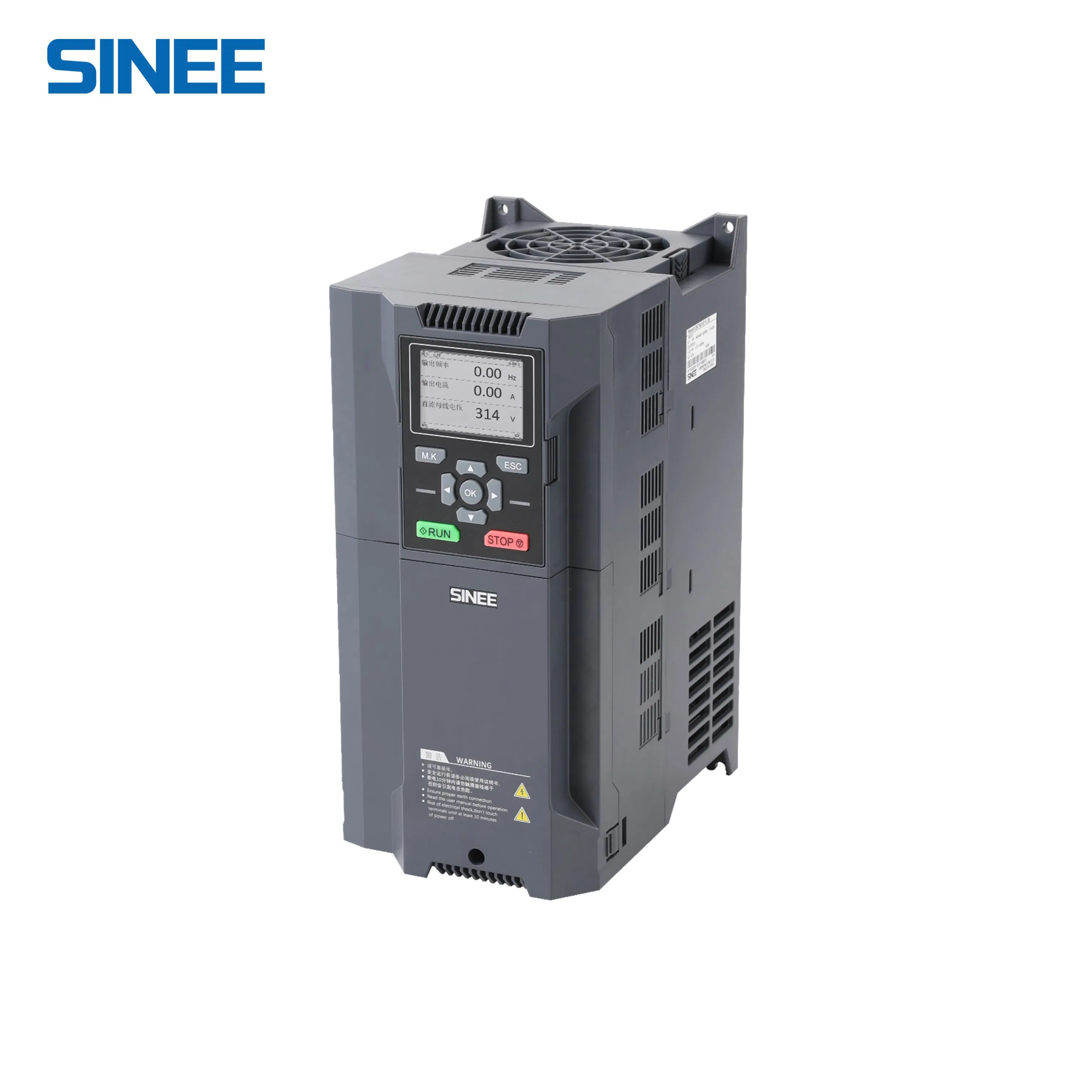

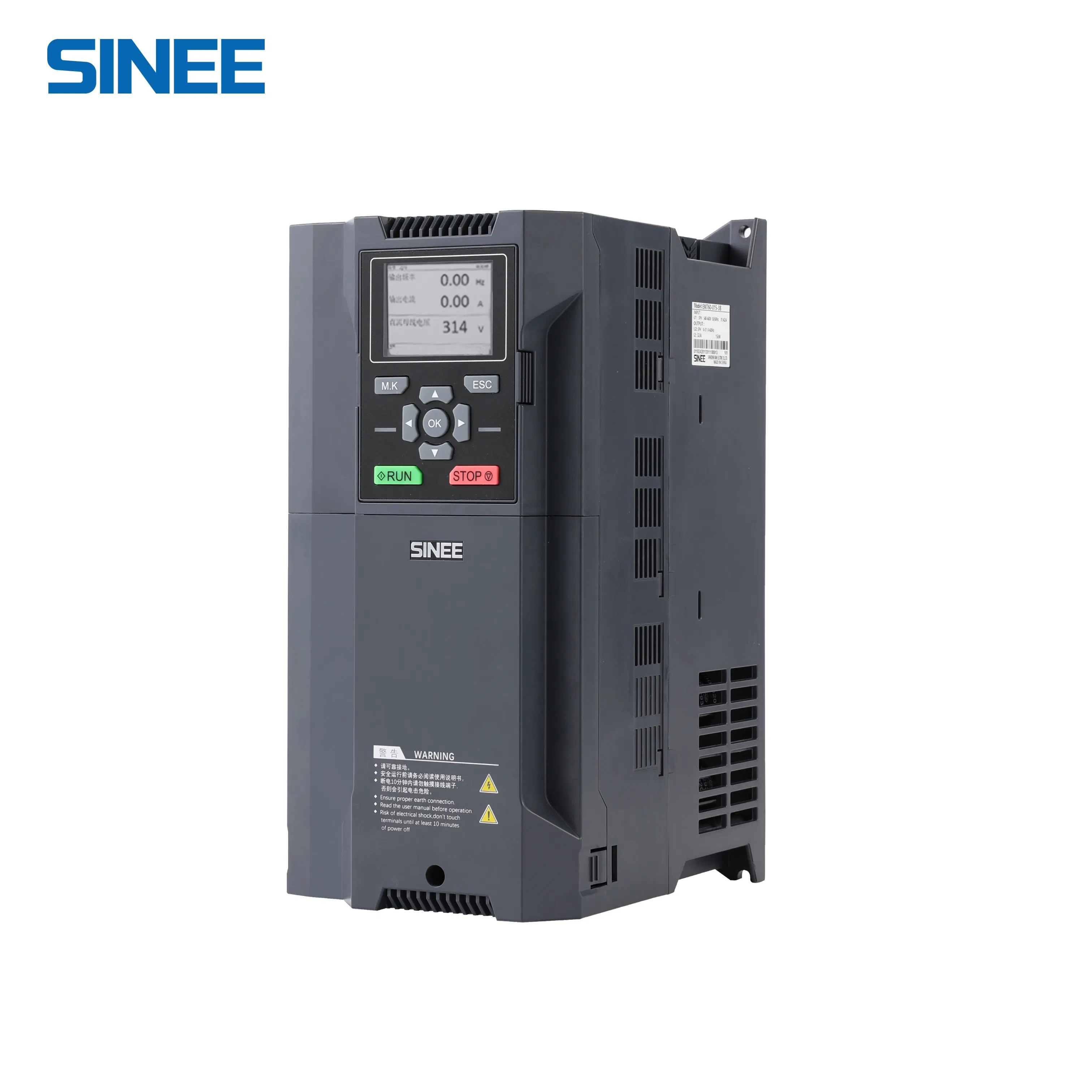

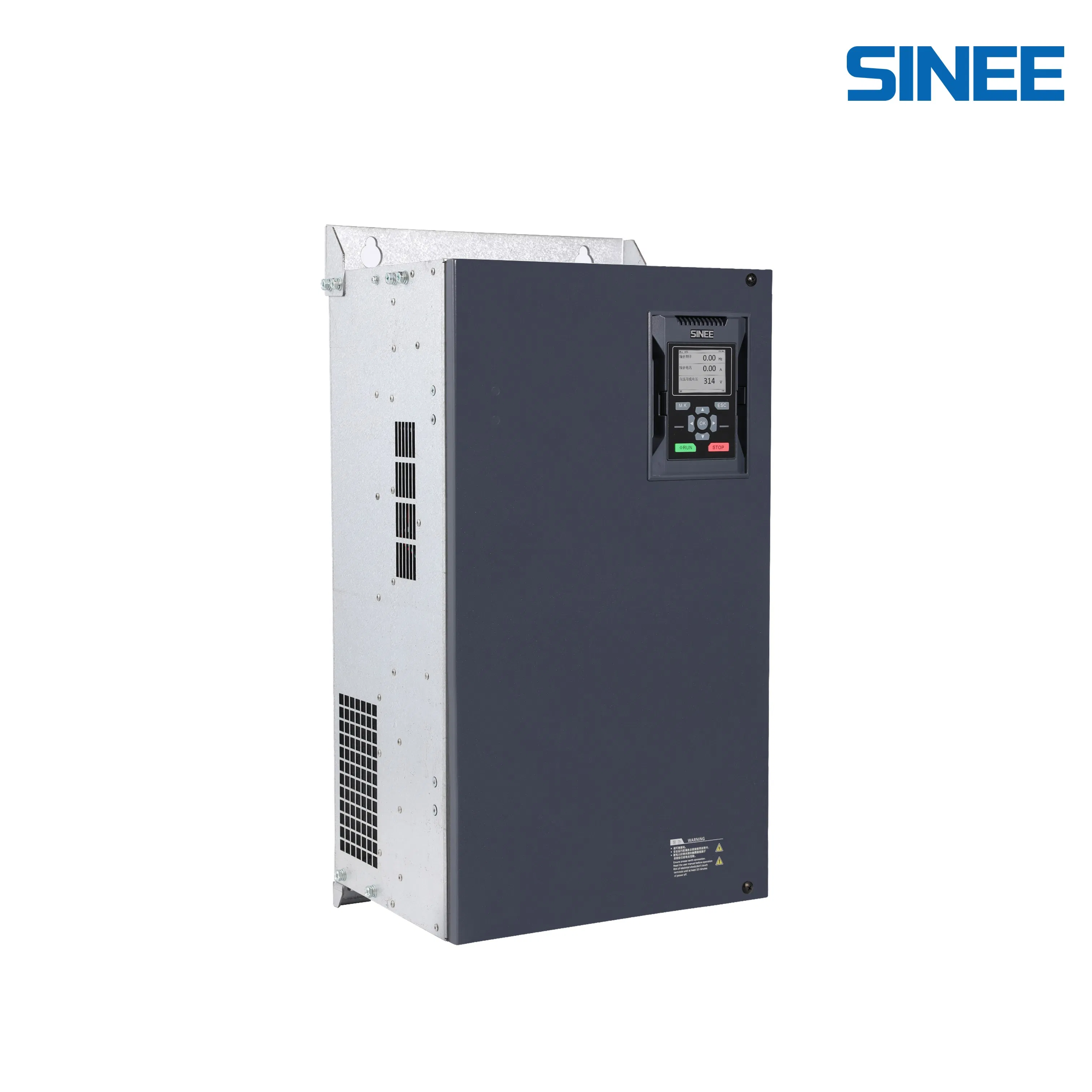

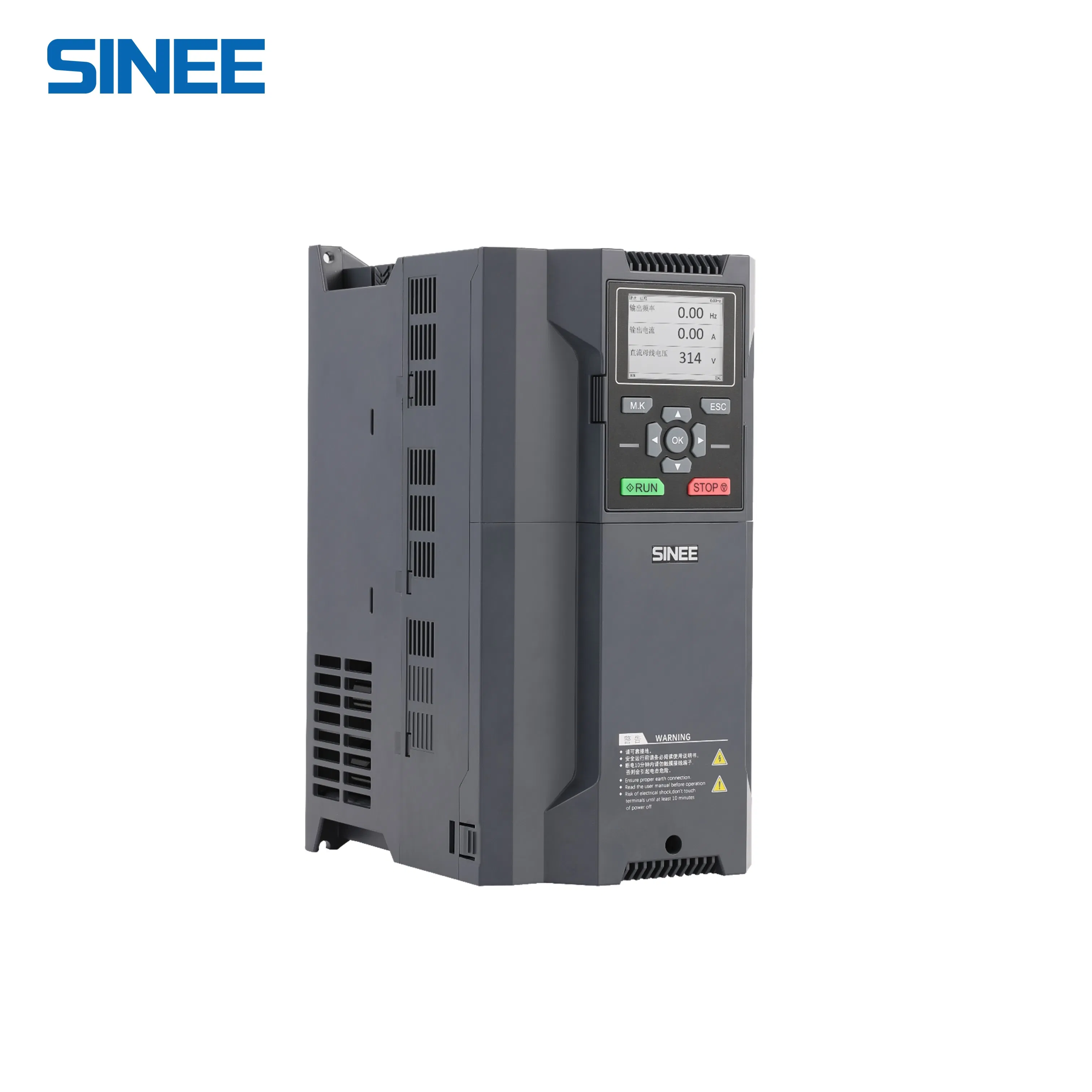

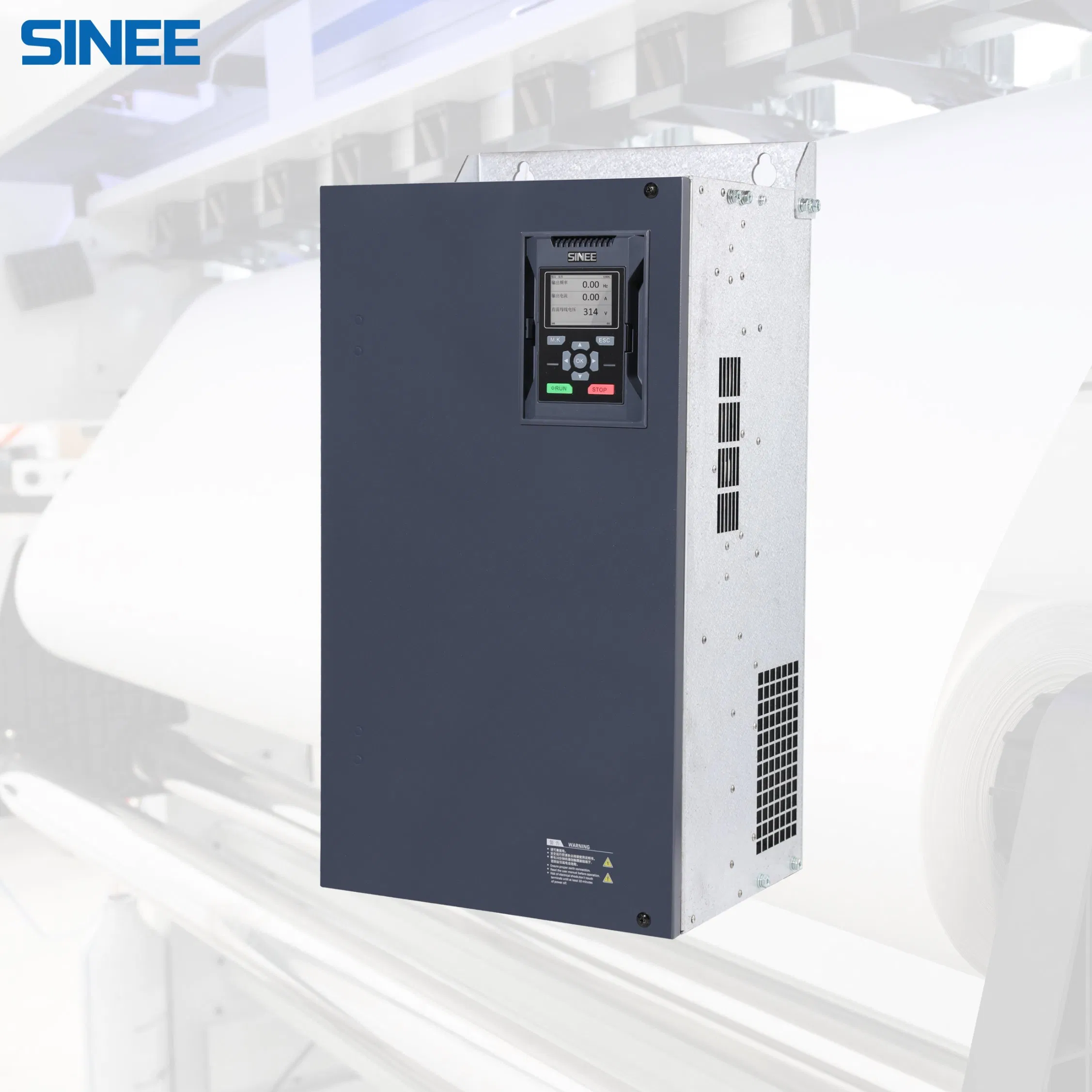

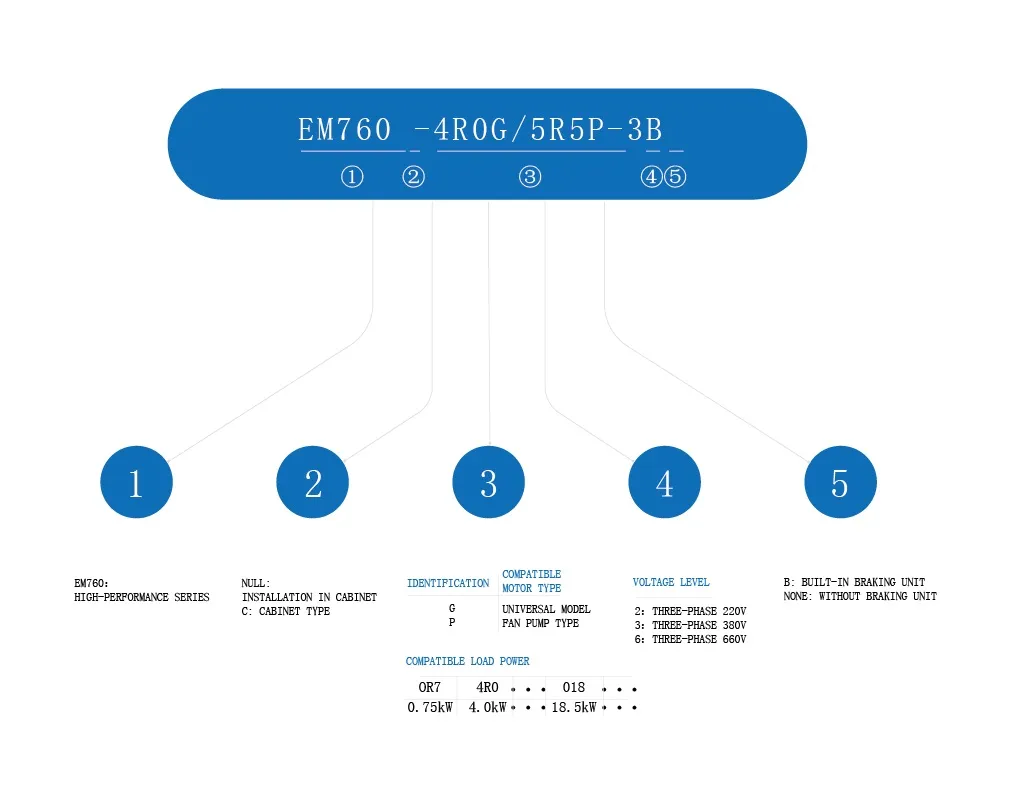

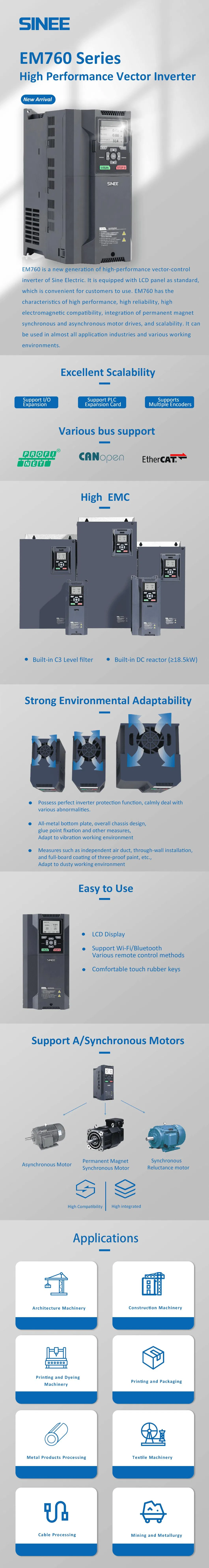

El inversor de la Serie EM760 es un control de vectores de alto rendimiento, que integra la unidad de motor sincrónico y asincrónico motor drive. Es compatible con motores asíncronos de CA trifásicos y motores síncronos de imanes permanentes; tecnologías de control de tracción, como el vector de mejora de la VF (tecnología de control sensorless VVF), la velocidad de la tecnología de control de vectores (SVC) y sensor de velocidad de la tecnología de control de vectores (FVC); la velocidad de salida y la salida de par; Acceso a Internet Wi-Fi y el fondo de la depuración de software; expansiones como I/O tarjetas de expansión, bus de comunicación tarjetas de expansión y las tarjetas de PG.
| El tema | La especificación | |
|---|---|---|
| Fuente de alimentación | La tensión nominal de suministro de energía | Tres fases a 340V-10% a 460V+10% 50-60Hz ± 5%; la tasa de desequilibrio de voltaje: <3% |
| Tensión de salida máxima | La máxima tensión de salida es la misma que la tensión de alimentación de entrada. | |
| La salida | Corriente de salida nominal | Salida continua de 100% de la corriente nominal |
| La máxima corriente de sobrecarga | G modelo: 150% de la corriente nominal de 60s P Modelo: 120% de la corriente nominal de 60s (2kHz portador; por favor, para que los operadores de reducción de velocidad por encima de este nivel) | |
| El control básico | El modo de conducción | V/F (control sensorless VVF); la velocidad de control de vectores (SVC) sensor de velocidad control de vectores (FVC) |
| Modo de entrada. | Frecuencia (velocidad) de entrada, de entrada par | |
| El modo de control de arranque y parada | El teclado, la terminal de control (control de la línea de dos y tres de la línea de control), la comunicación | |
| Rango de control de frecuencia | 0.00~600.00Hz/0.0~3000.0Hz | |
| Resolución de frecuencia de entrada | Entrada digital: 0,01 Hz entrada analógica: el 0,1% de la frecuencia máxima | |
| Rango de control de velocidad | 1:50 (VVF), 1:200 (SVC), 1:1000 (FVC) | |
| La precisión de control de velocidad | VVF (de ±0,5%), ±0,2% (SVC), de ± 0,02% (FVC) | |
| Tiempo de aceleración y desaceleración | 0.01s~600.00s/0,1~6000.0s/1s~60000s | |
| Características de tensión a frecuencia | Tensión nominal de salida: 20%~100% ajustable, la frecuencia de referencia de 1Hz~600Hz/3000Hz ajustable | |
| Par | Curva de par fijo, cualquier curva V/F opcional | |
| El par de arranque | 150%/3Hz (VVF), 150% / 0,25 Hz (SVC), un 180%/0Hz (FVC) | |
| La precisión de control de par | ±5% par nominal (SVC), ±3% par nominal (FVC) | |
| Control Automático | La auto-ajuste de tensión de salida | Cuando la tensión de entrada cambios, la tensión de salida será básicamente permanecen inalterados. |
| El límite de corriente automático | Corriente de salida se limita automáticamente para evitar los frecuentes viajes de sobrecorriente. | |
| Frenado y Señal | El frenado DC | La frecuencia de frenado: 0,01 a la frecuencia máxima tiempo de frenado: 0~30S intensidad de frenado: 0%~150% de la corriente nominal |
| Fuente de entrada de señal | La comunicación, multi-velocidad, analógico, el pulso de alta velocidad, etc.. | |
| La entrada y salida | Fuente de alimentación de referencia | 10,5V±0,5 V/20mA |
| El poder de control terminal | 24V/200mA | |
| Terminal de entrada digital | 7 (configuración estándar X1~X7) + 3 (extensión de tarjeta x8~X10)-canal digital multi-función de entradas: X7 puede ser utilizado como un pulso de alta velocidad terminal de entrada (F02.06 = 35/38/40); X1~X6 y X8~X10, totalmente 9 Terminales que sólo puede servir como simples terminales de entrada digital | |
| Terminal de entrada analógica | 3 (configuración estándar AI1 ~ AI3) + 1 (tarjeta de extensión AI4): canales analógicos de entrada: 1-channel AI1: admitir 0 ~ 10V o -10~ 10V, opcional para la selección utilizando el código de función F02.62; 2-channel AI2/AI3: admitir 0 ~ 10V o 0~ 20 mA o 4~ 20mA, opcional para la selección utilizando el código de función F02.63 y F02.64 es opcional; 1-channel AI4: admitir 0 ~ 10V o -10~ 10V, opcional para la selección utilizando el código de función F02.65 | |
| Terminal de salida digital | 2 (estándar Y1/Y2 de colector abierto) multi-función de los productos + 2 (R1: EA/EB/CE y R2: RA/RB/RC) salidas de relé de multi-función + tarjeta de extensión (2) (R3: RA3/RC3 y R4: RA4/RC4) salidas de relé de multi-función de la máxima corriente de salida del colector: 50 mA; la capacidad de contacto de relé de 250Vca/3A o 30VCC/1A, con EA-CE y la RA-RC normalmente abierta, EB-CE y RB-RC normalmente cerrada; RA3-RC3, RA4-RC4 normalmente abierto | |
| Terminal de salida analógica | 2 canales (M1/M2) multi-función de los terminales de salida analógica para la salida de 0~10V o 0~20mA o 4~20mA, opcional para la selección utilizando los códigos de función F03.34 y F03.35 | |
| El panel de operación | Pantalla LCD | El tubo de pantalla digital muestra información relevante sobre el inversor. |
| El parámetro copiando | Los parámetros del inversor se pueden cargar y descargar rápidamente el parámetro copiando. | |
| La protección | Función protectora | Corto circuito, sobrecorriente, sobretensión, baja tensión, pérdida de fase, sobrecarga, sobrecalentamiento, exceso de velocidad, la pérdida de carga, fallo externo, etc.. |
| Condiciones de uso | Ubicación | Interior, a una altitud inferior a 1 km, libre de polvo, gases corrosivos y luz solar directa |
| Medio ambiente aplicable | -10ºC a +50ºC, reduciéndose en un 5% por cada aumento de 1ºC por encima de 40ºC, el 20% al 90% de HR (sin condensación) | |
| La vibración | A menos de 0,5 g | |
| Entorno de almacenamiento | -40ºC~+70ºC | |

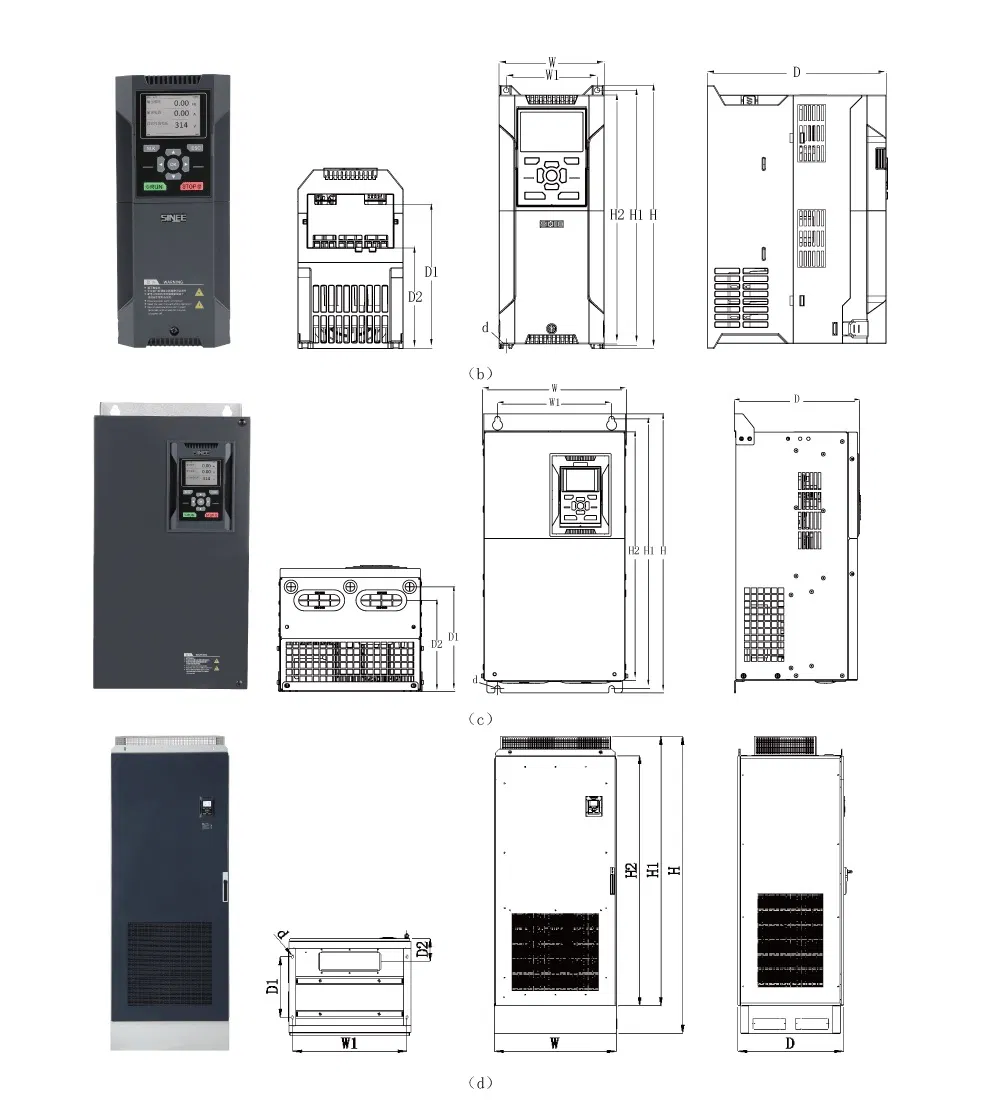

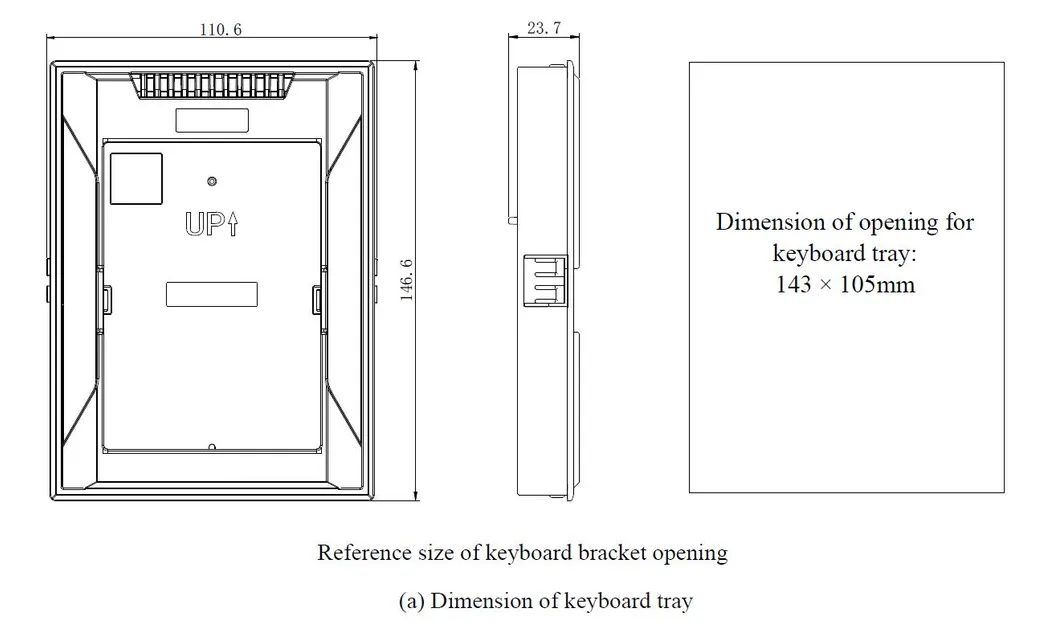

| Método de instalación | En la pared, suelo de armario eléctrico de control, a través de pared | |
| Nivel de protección | Nivel de protección | Estándar IP21/IP20 (quitar la tapa de plástico en la parte superior de la caja de plástico) |
| Refrigeración | Método de refrigeración | Refrigeración de aire forzado |
