Monofásicos y trifásicos 220V-240V 0.4kW-2.2kW
CA trifásica 340V-460V de 0,75 kW-450kW

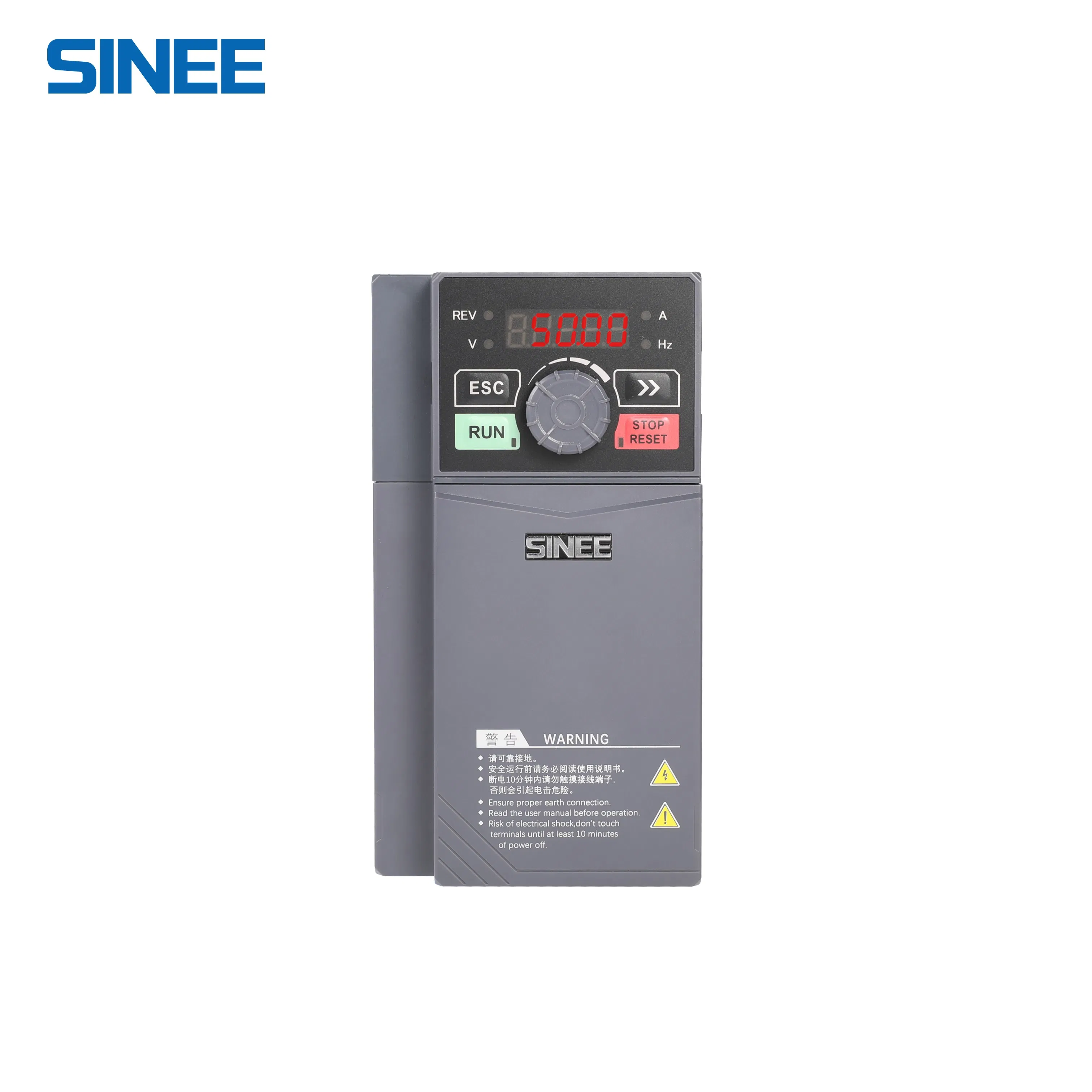

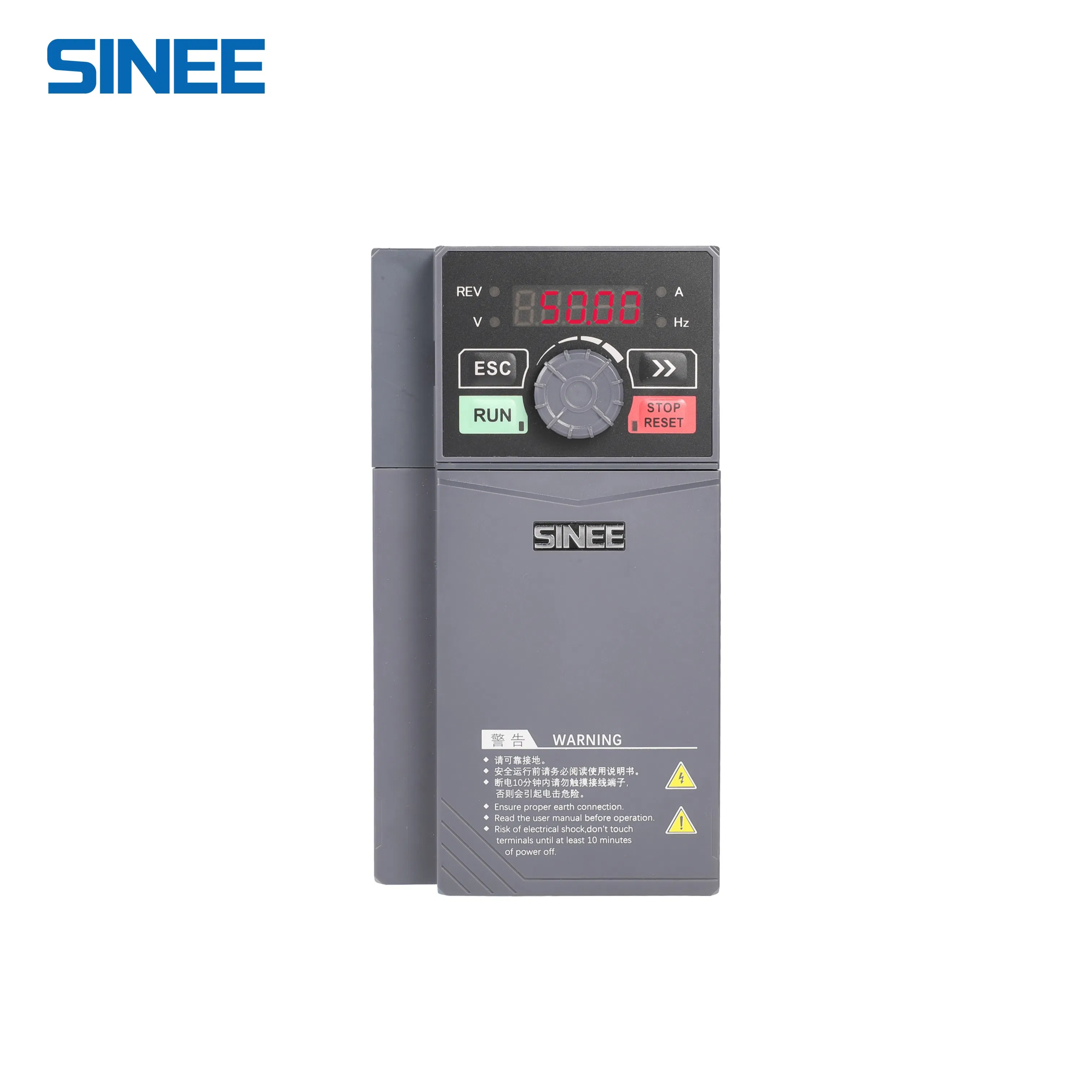

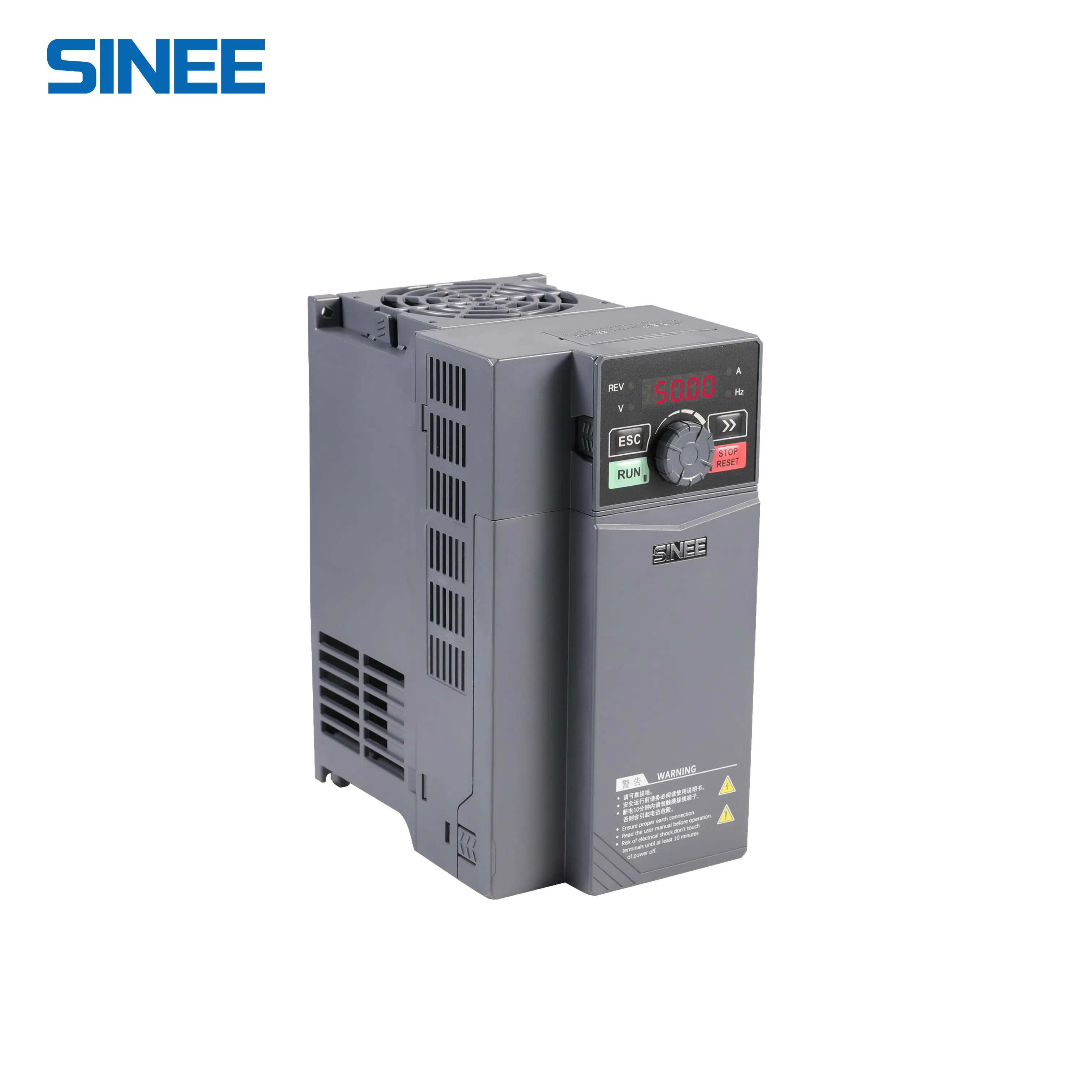

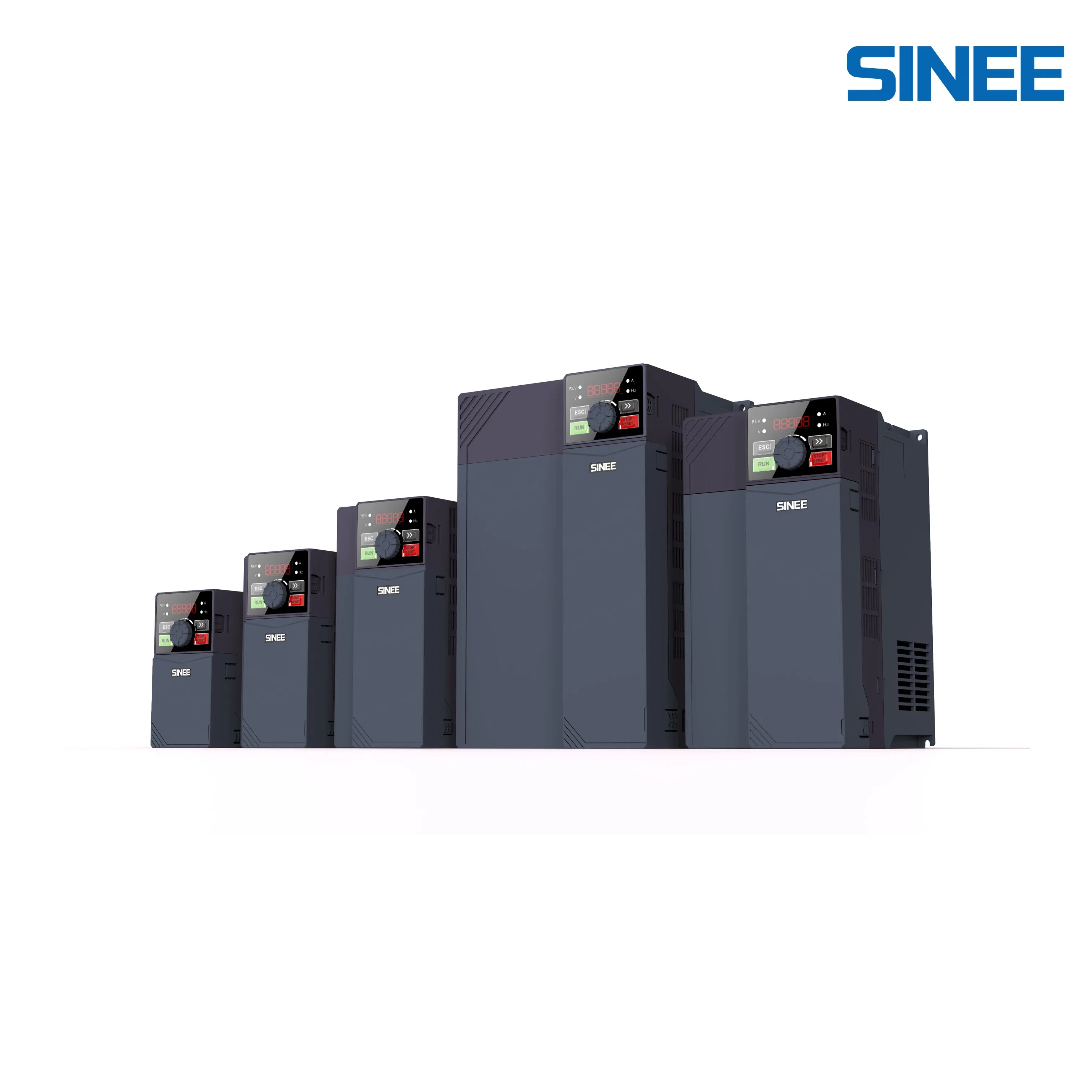

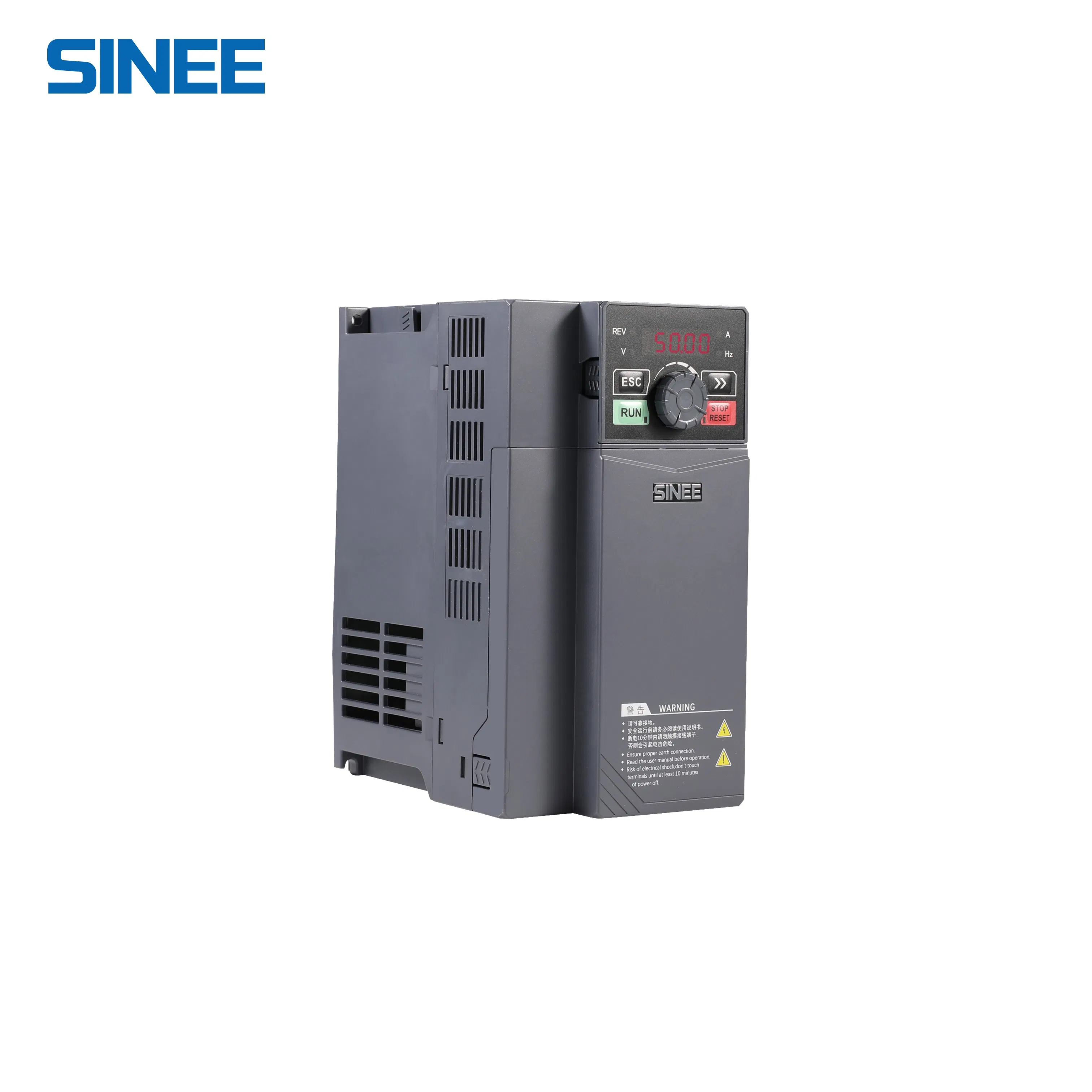

El inversor de la serie EM730 es un inversor de propósito general de alta fiabilidad. EM730 es compatible con motores asíncronos de CA de tres fases y motores síncronos de imanes permanentes. Admiten una amplia variedad de tecnologías de control de tracción, como el vector VVF (VF) velocidad y control sensorless el control de vectores (SVC); la velocidad de salida y la salida de par; y acceso Wi-Fi y el fondo.
| El tema | La especificación | |
|---|---|---|
| Fuente de alimentación | La tensión nominal de suministro de energía | Tres fases a 340V-10% a 460V+10%, monofásico/trifásico 200V-10% a 240V+10%; 50-60 Hz ± 5%; la tasa de desequilibrio de voltaje: <3% |
| La salida | Tensión de salida máxima | La máxima tensión de salida es la misma que la tensión de alimentación de entrada. |
| Corriente de salida nominal | Salida continua de 100% de la corriente nominal | |
| La máxima corriente de sobrecarga | 150% de pesado de la corriente nominal durante los 60s (185kW-450kW: 140% de pesado de la corriente nominal de 60s) 120% de la corriente nominal ligeros por 60s |
|
| El control básico | El modo de conducción | V/F (control sensorless VVF); la velocidad de control de vectores (SVC) |
| Modo de entrada. | Frecuencia (velocidad) de entrada, de entrada par | |
| El modo de control de arranque y parada | El teclado, la terminal de control (control de la línea de dos y tres de la línea de mando), la comunicación | |
| Rango de control de frecuencia | 0.00~600.00Hz / 0.0~3000.0HZ | |
| Resolución de frecuencia de entrada | Entrada digital: 0,01 Hz / 0,1 Hz La entrada analógica: el 0,1% de la frecuencia máxima |
|
| Rango de control de velocidad | 1:50 (VVF), 1:200 (SVC) | |
| La precisión de control de velocidad | La velocidad síncrona nominal de 0,2% | |
| Tiempo de aceleración y desaceleración | 0.01 a 600.00 s / 0,1 s a 6,000.0 s / 1 s a 60.000 s | |
| Características de tensión a frecuencia | Tensión de salida nominal: 20% al 100% ajustable La frecuencia fundamental 1Hz a 600Hz / 3000Hz, ajustable |
|
| Par | Curva de par fijo Cualquier curva V/F es aceptable. |
|
| El par de arranque | 150% / 1Hz (VVF) 150% / 0,25 Hz (SVC) |
|
| La precisión de control de par | ±5% el par nominal (SVC) | |
| La auto-ajuste de tensión de salida | Cuando la tensión de entrada cambia, la tensión de salida permanecerá básicamente inalterada. | |
| El límite de corriente automático | La corriente de salida se limita automáticamente para evitar disparos frecuentes de sobrecorriente. | |
| El frenado DC | La frecuencia de frenado: 0,01 a la frecuencia máxima; tiempo de frenado: 0~30S Intensidad de frenado: 0% al 100% de la corriente nominal |
|
| Fuente de entrada de señal | Comunicación, multi-velocidad, analógico, etc. | |
| La entrada y salida | Fuente de alimentación de referencia | 10V / 20mA |
| El poder de control terminal | 24V / 100mA | |
| Terminal de entrada digital | 5 canales de entrada digital multifunción: X1 a X5 X5 puede utilizarse como entrada de pulsos de alta velocidad (máx. 100 kHZ). |
|
| Terminal de entrada analógica | Entradas analógicas de 2 canales: (AI1) una fuente de tensión: de -10 a 10V de entrada; Un canal (AI2): de 0 a 10V de tensión de entrada o de 0 a 20 mA de corriente de entrada opcional. |
|
| Terminal de salida digital | Salida multifunción de un colector abierto y un relé Corriente máxima de salida del colector: 50mA. Capacidad del contacto del relé: 250 VCA/3A o 30VCC/1A. EA-CE: Normalmente abierta; EB-CE: Normalmente cerrada |
|
| Terminal de salida analógica | Salida analógica de terminal multifunción M1: 0-10 V / 0-20mA salida analógica multifunción |
|
| El panel de operación | Pantalla de LED | El tubo digital LED muestra la información relevante sobre el inversor. |
| La protección | Función protectora | Cortocircuito, sobrecorriente, sobretensión, baja tensión, pérdida de fase, sobrecarga, sobrecalentamiento, pérdida de carga, fallo externo, etc. |
| Condiciones de uso | Ubicación | Interior, a una altitud inferior a 1 km, libre de polvo, gases corrosivos y luz solar directa. Cuando la altitud es superior a 1 km, se reduce la capacidad en un 1% por cada 100m adicionales. Altitud máxima admisible de 3 km. |
| Medio ambiente aplicable | -10ºC a +60ºC, de 5% a 95% de HR (sin condensación). Cuando la temperatura ambiente supera los 50°C, es necesario reducir la capacidad en 3% por cada 1°C de aumento de temperatura. La temperatura ambiente máxima permitida es de 60°C. | |
| La vibración | A menos de 0,5 g | |
| Entorno de almacenamiento | -40ºC a +70ºC | |

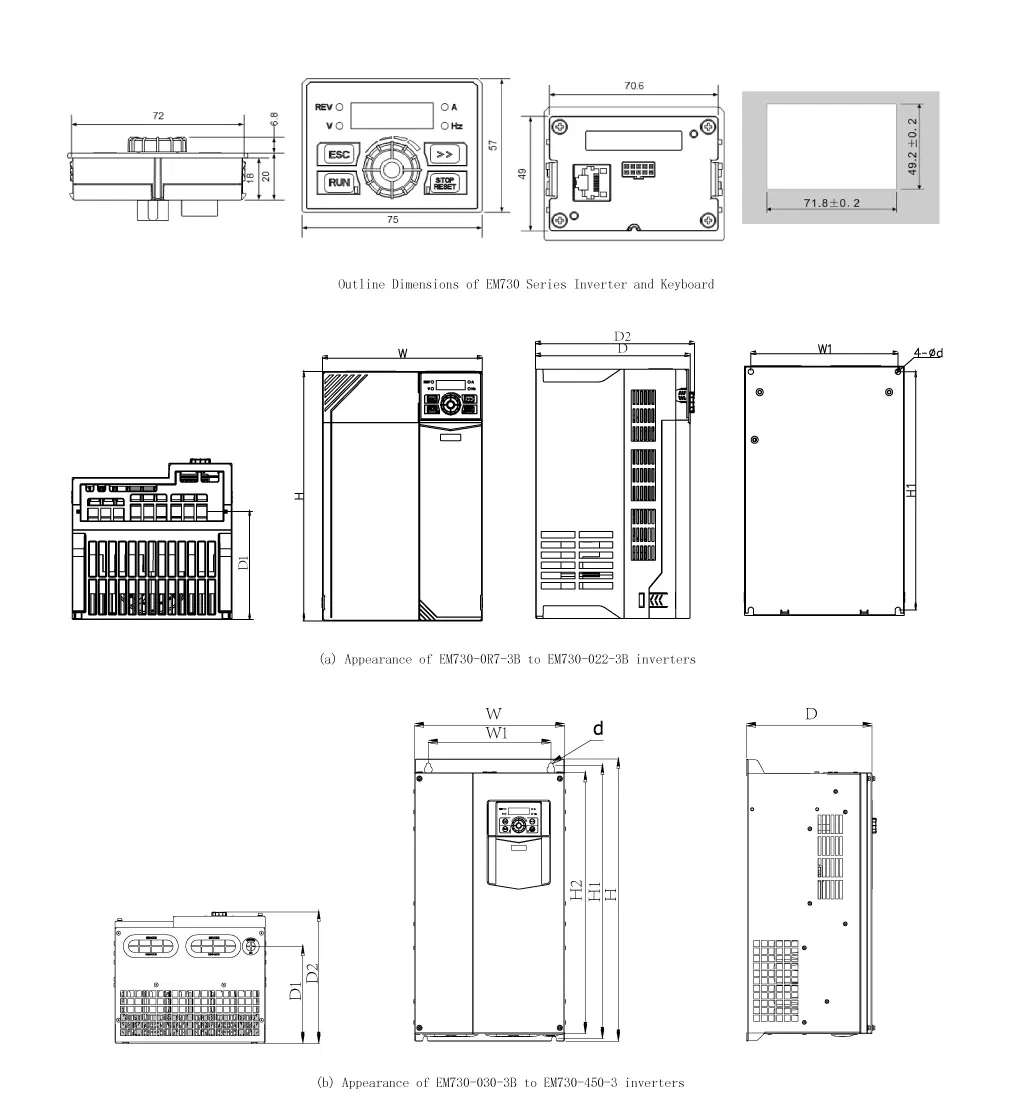

| Método de instalación | En la pared o instalado en armario | |
| Nivel de protección | Nivel de protección | Estándar IP20/IP21 (con el deflector de plástico) |
| Método de refrigeración | Método de refrigeración | Refrigeración de aire forzado |
