CA trifásica 340V-460V 0,75kW-710kW / 660V-690V 18,5kW-800kW

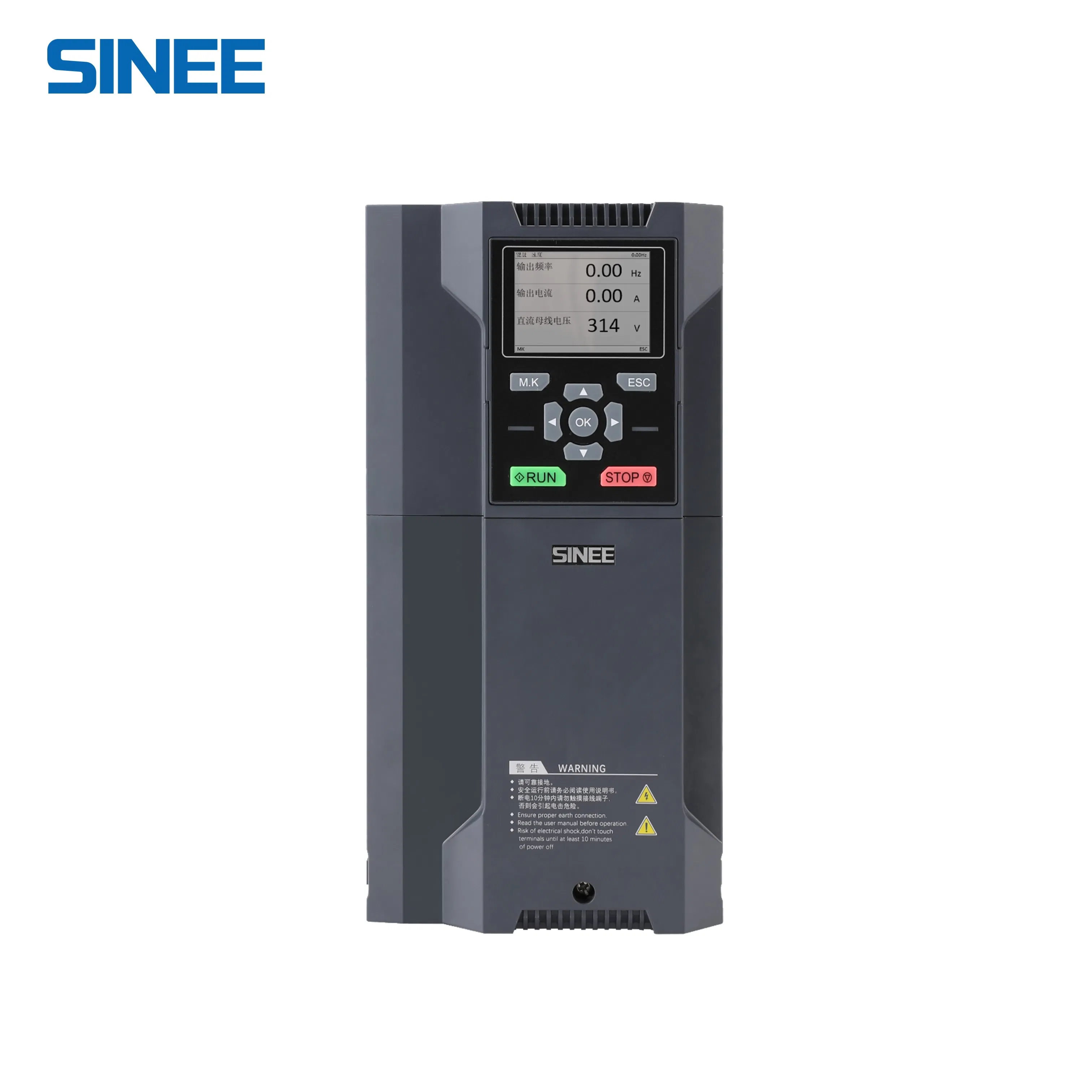

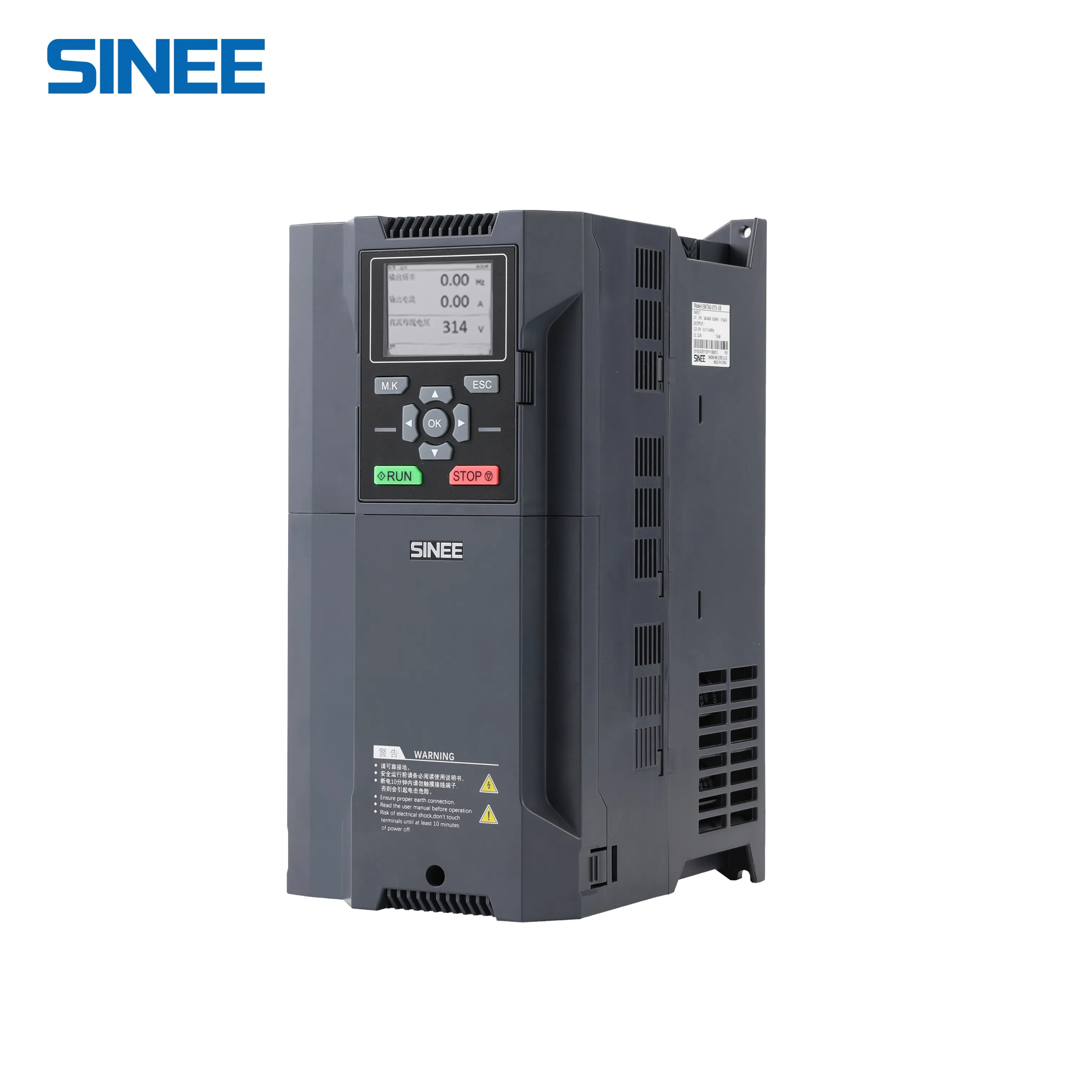

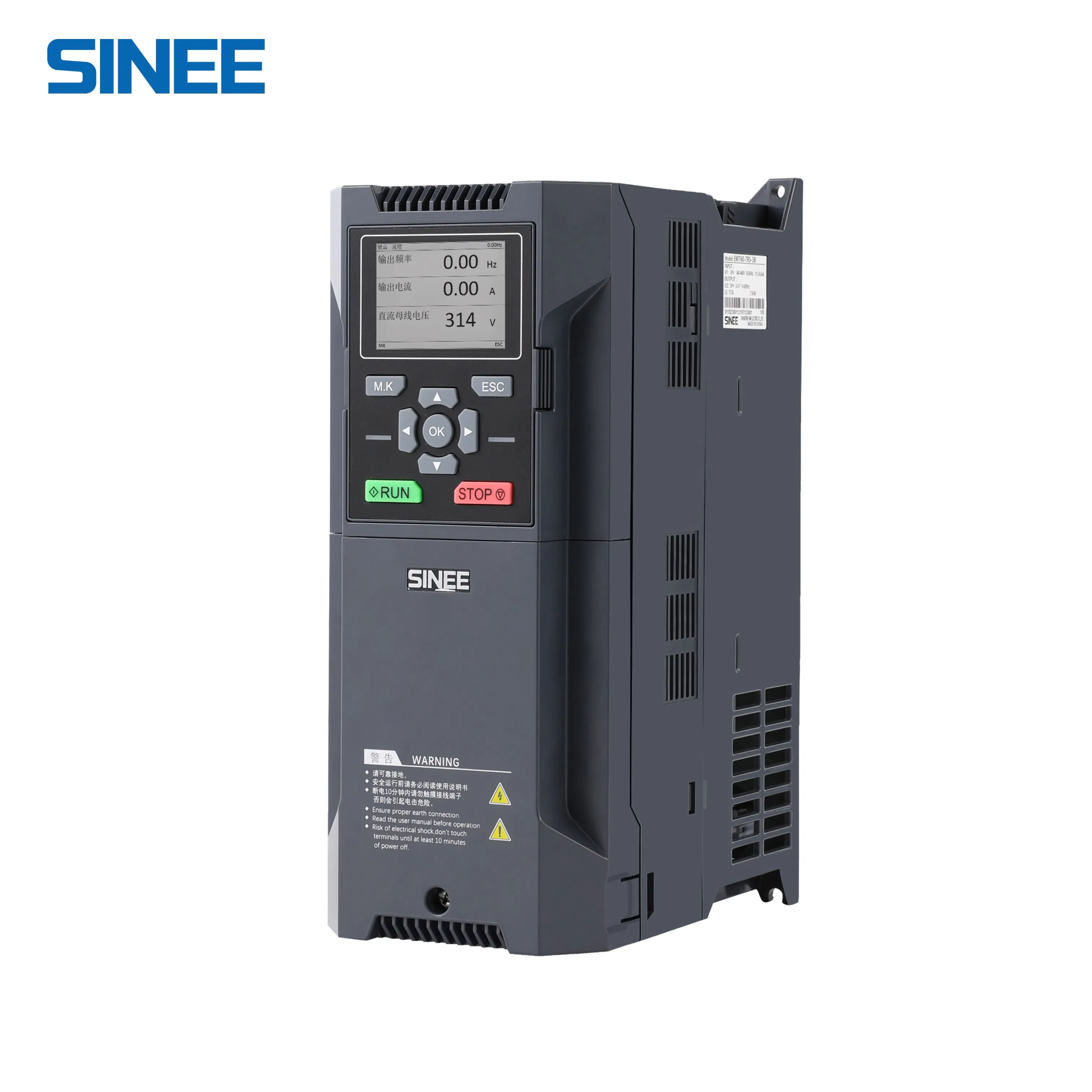

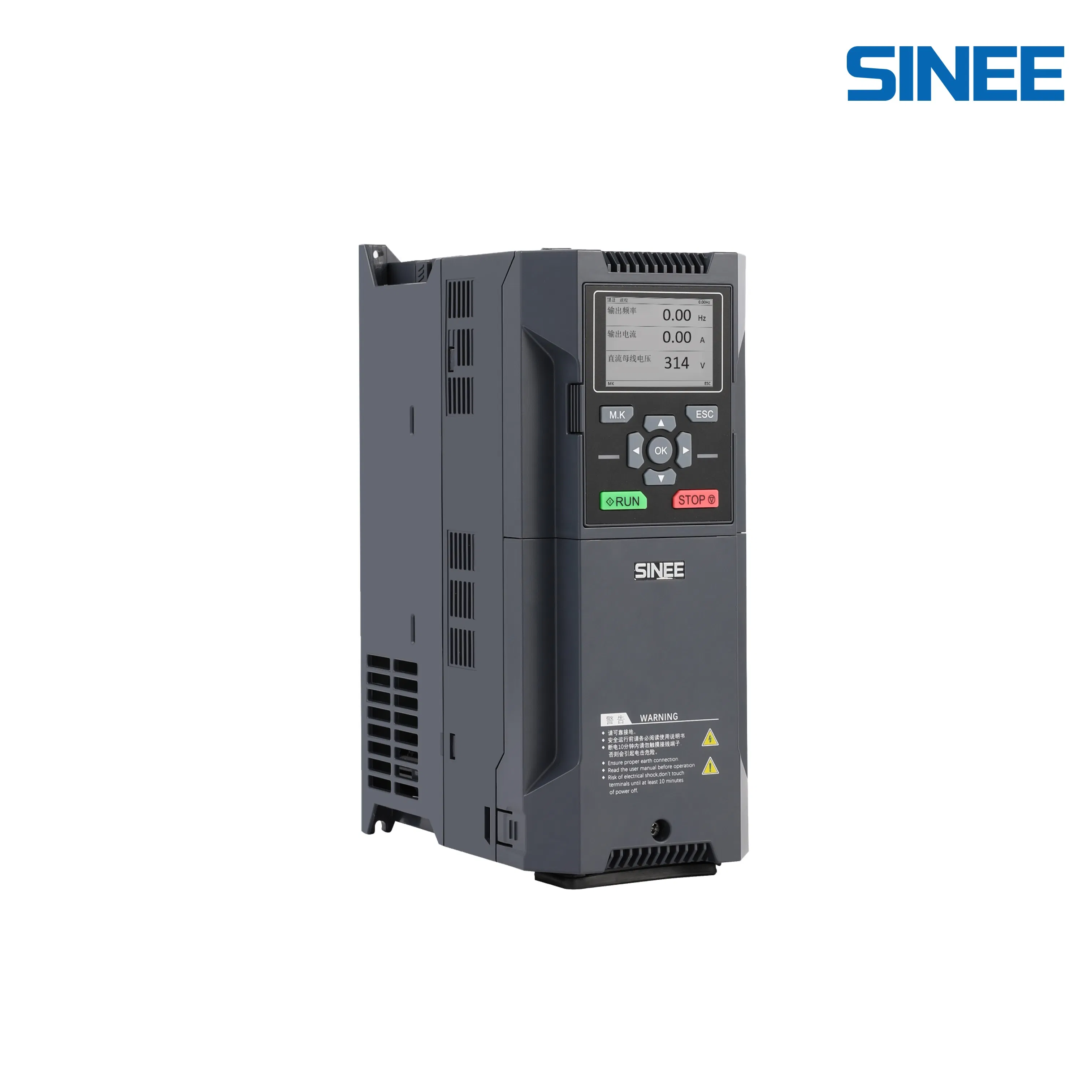

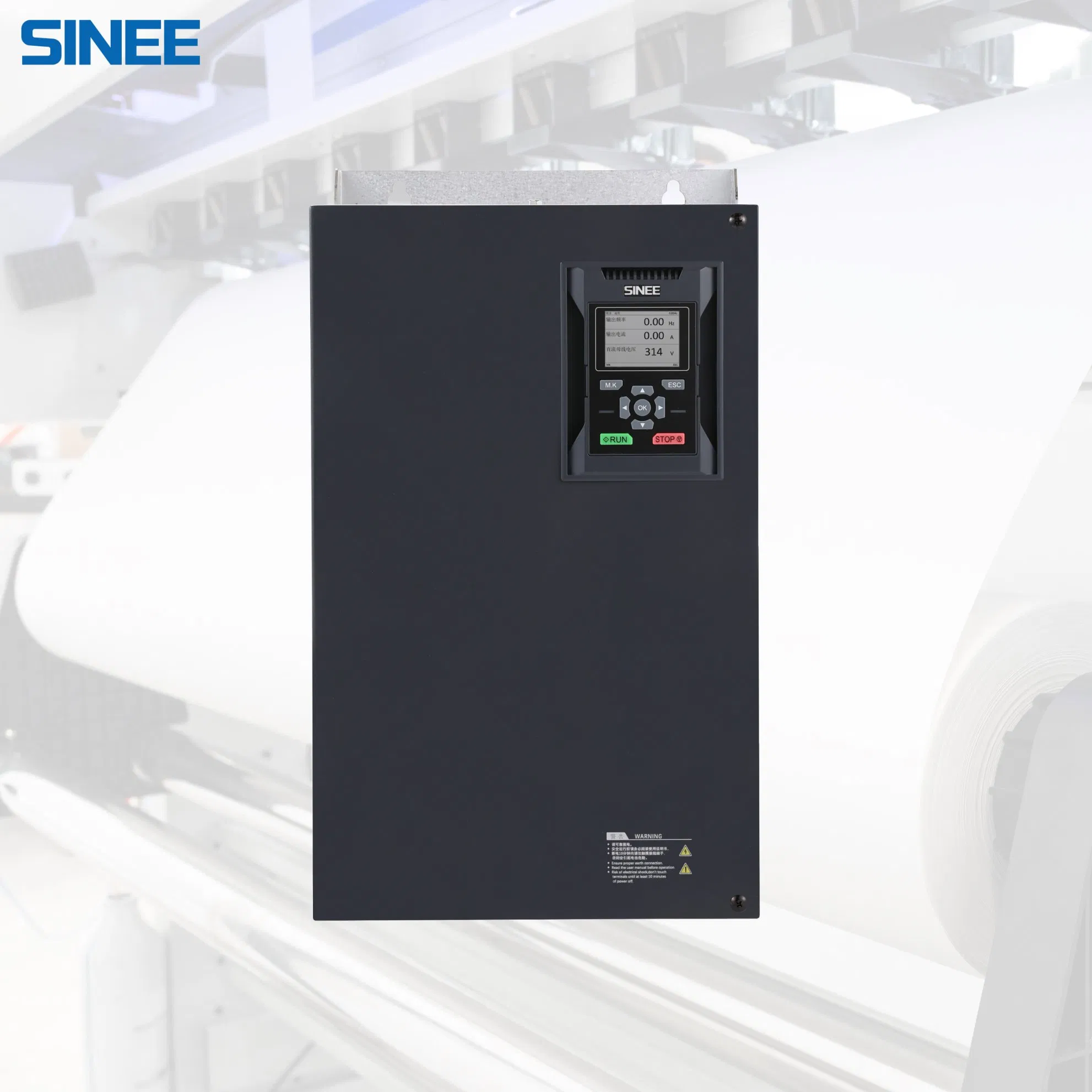

El inversor de la serie EM760 es un inversor de control vectorial de alto rendimiento, que integra el accionamiento de motor síncrono y el accionamiento de motor asíncrono. Admite motores asíncronos trifásicos de CA y motores síncronos de imanes permanentes; tecnologías de control de accionamiento, como la tecnología de control vectorial VF (VVF) mejorada, la tecnología de control vectorial sin sensor de velocidad (SVC) y la tecnología de control vectorial de sensor de velocidad (FVC); salida de velocidad y salida de par; acceso Wi-Fi y depuración de software de fondo; Expansiones como tarjetas de expansión de E/S, tarjetas de expansión de bus de comunicaciones y tarjetas PG.
Características del convertidor de frecuencia de la serie EM760:
| Elemento | Especificación | |
|---|---|---|
| Fuente de alimentación | Tensión nominal de la fuente de alimentación | Trifásica 340V-10% a 460V+10% 50-60Hz ± 5%; desbalance de tensión: <3% |
| Salida | Tensión de salida máxima | La tensión de salida máxima es la misma que la tensión de alimentación de entrada. |
| Corriente de salida nominal | Salida continua de corriente nominal del 100% | |
| Corriente de sobrecarga máxima | Modelo G: 60s% corriente nominal para el modelo 120 P: 60s% corriente nominal para el 2kHz (150 portadora; por favor, reduce para las aerolíneas por encima de este nivel) | |
| Control básico | Modo de conducción | Control V/F (VVF); Control de vector sin sensor de velocidad (SVC); Control de vector del sensor de velocidad (FVC) |
| Modo de entrada | Entrada de frecuencia (velocidad), entrada de par | |
| Modo de control de arranque y parada | Teclado, terminal de control (control de dos líneas y control de tres líneas), comunicación | |
| Rango de control de frecuencia | 0,00~600,00Hz / 0,0~3000,0Hz | |
| Resolución de frecuencia de entrada | Entrada digital: 0,01Hz; Entrada analógica: 0,1% de la frecuencia máxima | |
| Gama de control de velocidad | 1:50 (VVF), 1:200 (SVC), 1:1000 (FVC) | |
| Precisión de control de velocidad | ±0,5% (VVF), ±0,2% (SVC), ±0,02% (FVC) | |
| Tiempo de aceleración y desaceleración | 0,01s~600,00s / 0,1s~6000,0s / 1s~60000s | |
| Características de tensión/frecuencia | Tensión de salida nominal 20%~100% ajustable, frecuencia de referencia 1Hz~600Hz/3000Hz ajustable | |
| Refuerzo de par | Curva de refuerzo de par fijo, cualquier curva V/F opcional | |
| Par de arranque | 150%/3Hz (VVF), 150%/0,25Hz (SVC), 180%/0Hz (FVC) | |
| Precisión de control de par | ±5% de par nominal (SVC), ±3% de par nominal (FVC) | |
| Ajuste automático de la tensión de salida | Cuando la tensión de entrada cambia, la tensión de salida se mantendrá prácticamente sin cambios. | |
| Límite de corriente automático | La corriente de salida se limita automáticamente para evitar los viajes frecuentes de sobrecorriente. | |
| Frenado de CC | Frecuencia de frenado: 0,01 a frecuencia máxima; tiempo de frenado: 0~30s; corriente de frenado: 0%~150% corriente nominal | |
| Fuente de entrada de señal | Comunicación, multivelocidad, analógica, pulso de alta velocidad, etc. | |
| Entrada y salida | Fuente de alimentación de referencia | 10,5V±0,5V/20mA |
| Alimentación de control del terminal | 24V/200mA | |
| Terminal de entrada digital | 7 (configuración estándar X1~X7) + 3 (tarjeta de extensión X8~X10) entradas multifunción: X7 puede usarse como terminal de entrada de pulso de alta velocidad; las restantes como entradas digitales normales. | |
| Terminal de entrada analógica | 3 (configuración estándar AI1~AI3) + 1 (tarjeta de extensión AI4) canales de entrada: AI1 admite 0~10V o -10~10V; AI2/AI3 admiten 0~10V o 0~20mA / 4~20mA. | |
| Terminal de salida digital | 2 salidas de colector abierto + 2 salidas de relé multifuncionales + 2 salidas de relé de tarjeta de extensión. | |
| Terminal de salida analógica | Terminales de salida analógica de 2 canales (M1/M2) para salida de 0~10V o 0~20mA / 4~20mA. | |
| Panel de operaciones | Pantalla LCD | El tubo digital LCD muestra información relevante sobre el inversor. |
| Copia de parámetros | Los ajustes de parámetros se pueden cargar y descargar para una duplicación rápida. | |
| Protección | Función de protección | Cortocircuito, sobrecorriente, sobretensión, subtensión, pérdida de fase, sobrecarga, sobrecalentamiento, sobrevelocidad, pérdida de carga, fallo externo, etc. |
| Condiciones de uso | Ubicación | Interior, altitud inferior a 1 km, libre de polvo, gases corrosivos y luz directa del sol. |
| Entorno aplicable | -10ºC a +50ºC, disminución de potencia en 5% por cada 1ºC de incremento sobre 40ºC. Humedad: 20% a 90% HR (sin condensación). | |
| Vibración | Menos de 0,5g | |
| Entorno de almacenamiento | -40ºC a +70ºC. | |
| Método de instalación | Armario de control eléctrico de suelo, montado en la pared, a través de la pared. | |
| Nivel de protección | Nivel de protección | Estándar IP21/IP20 (retirando la cubierta plástica superior). |
| Método de enfriamiento | Método de enfriamiento | Refrigeración forzada por aire. |
