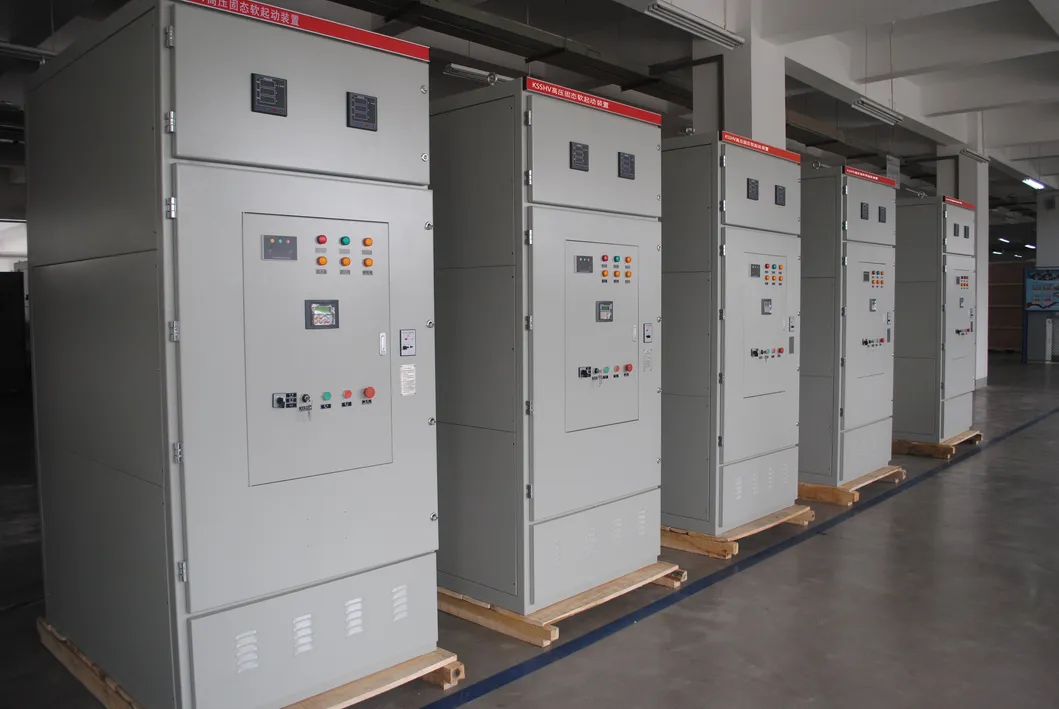

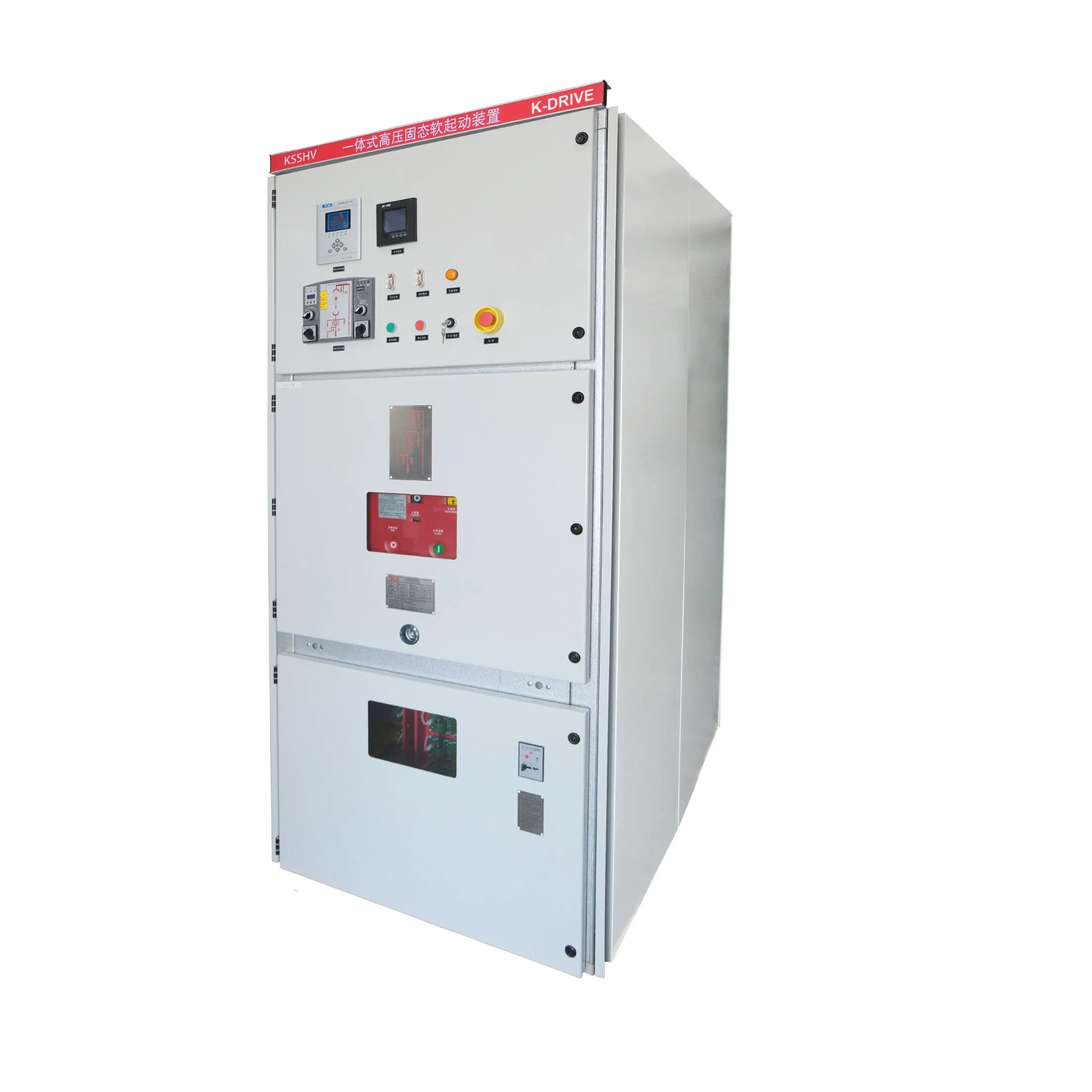

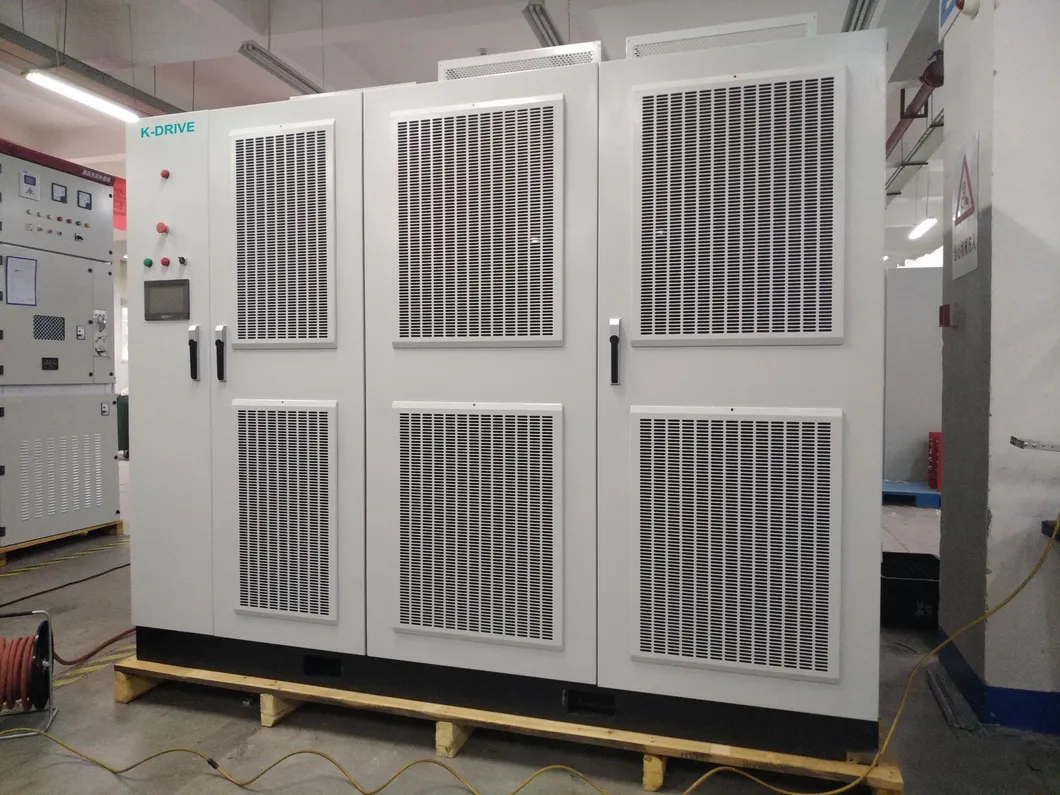

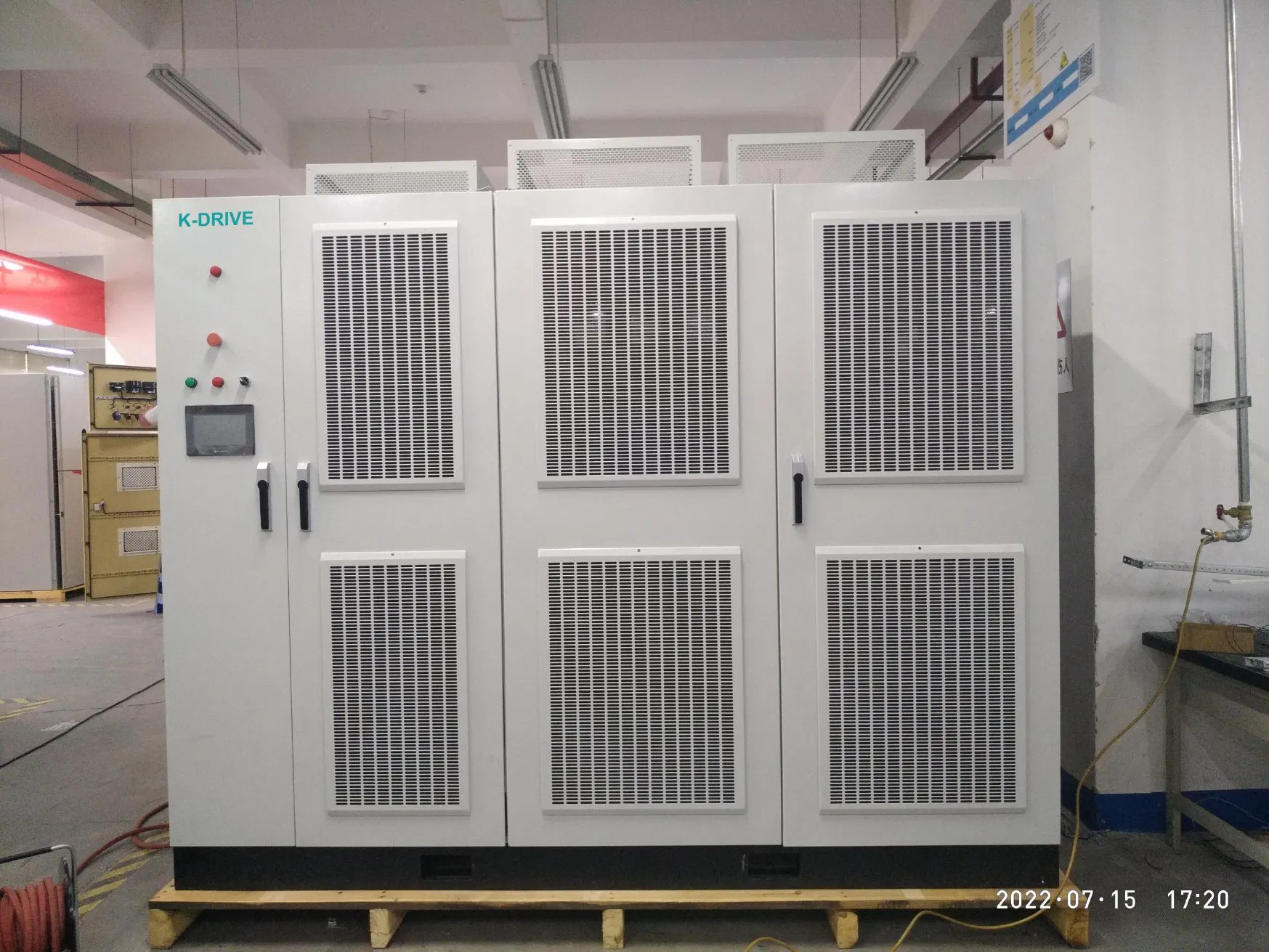

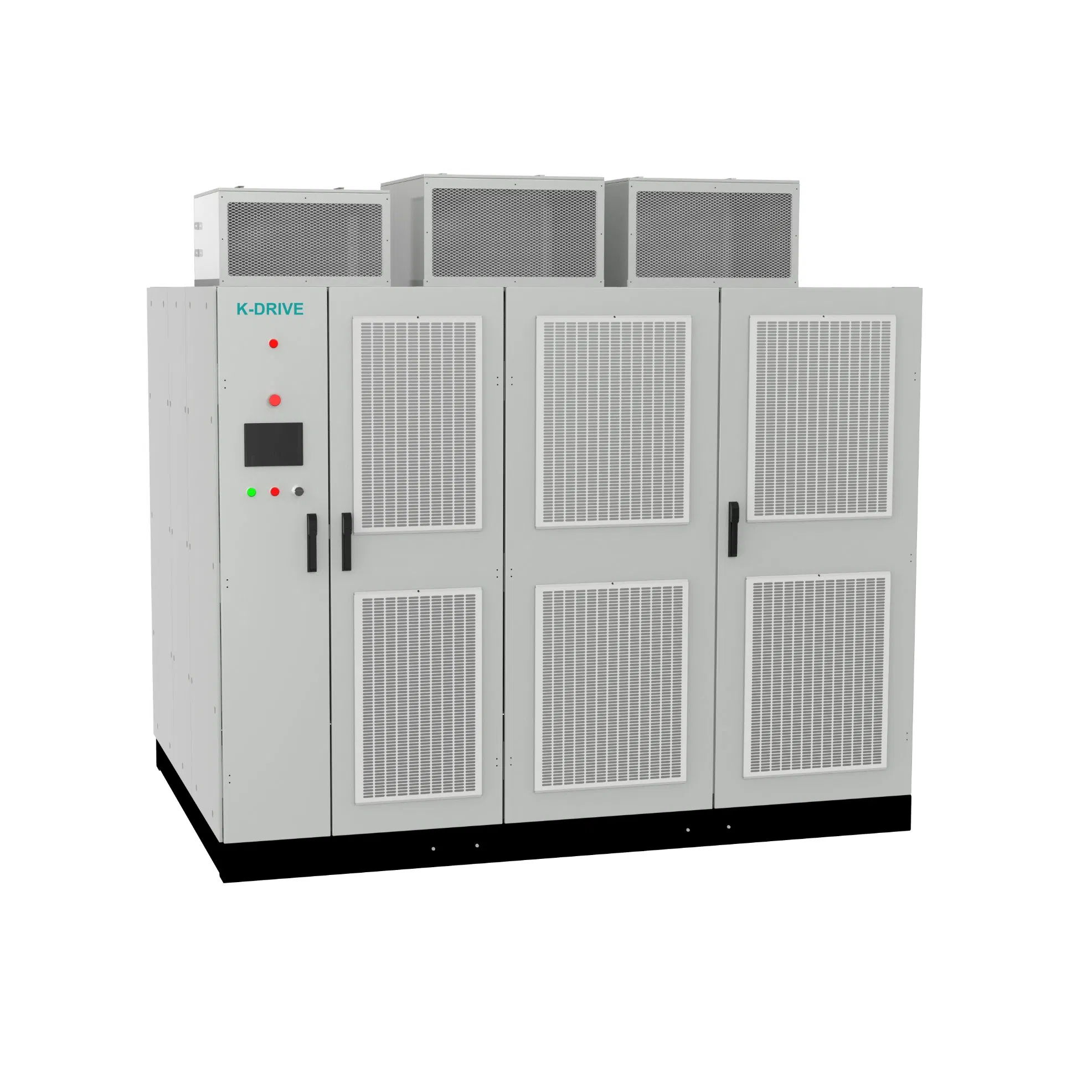

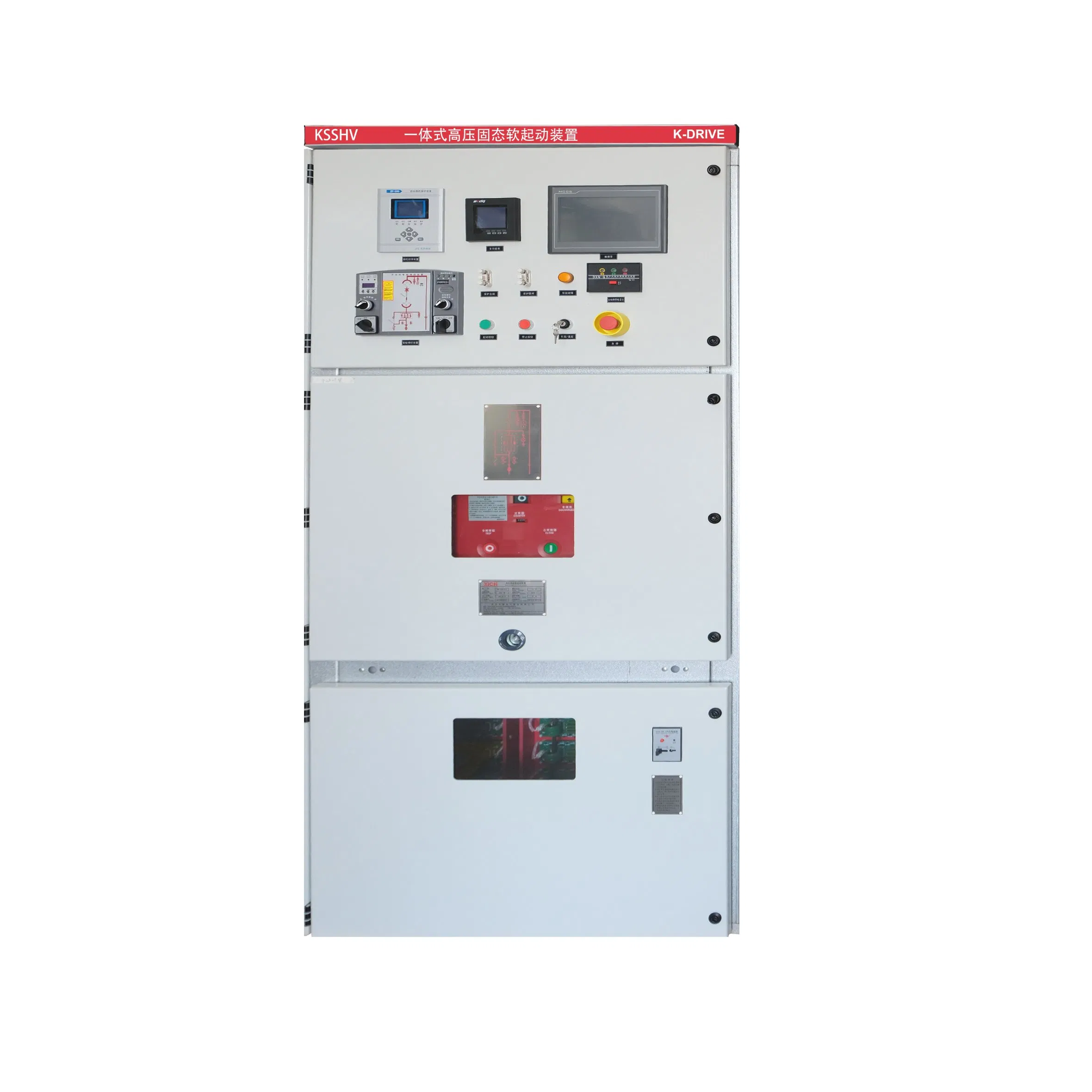

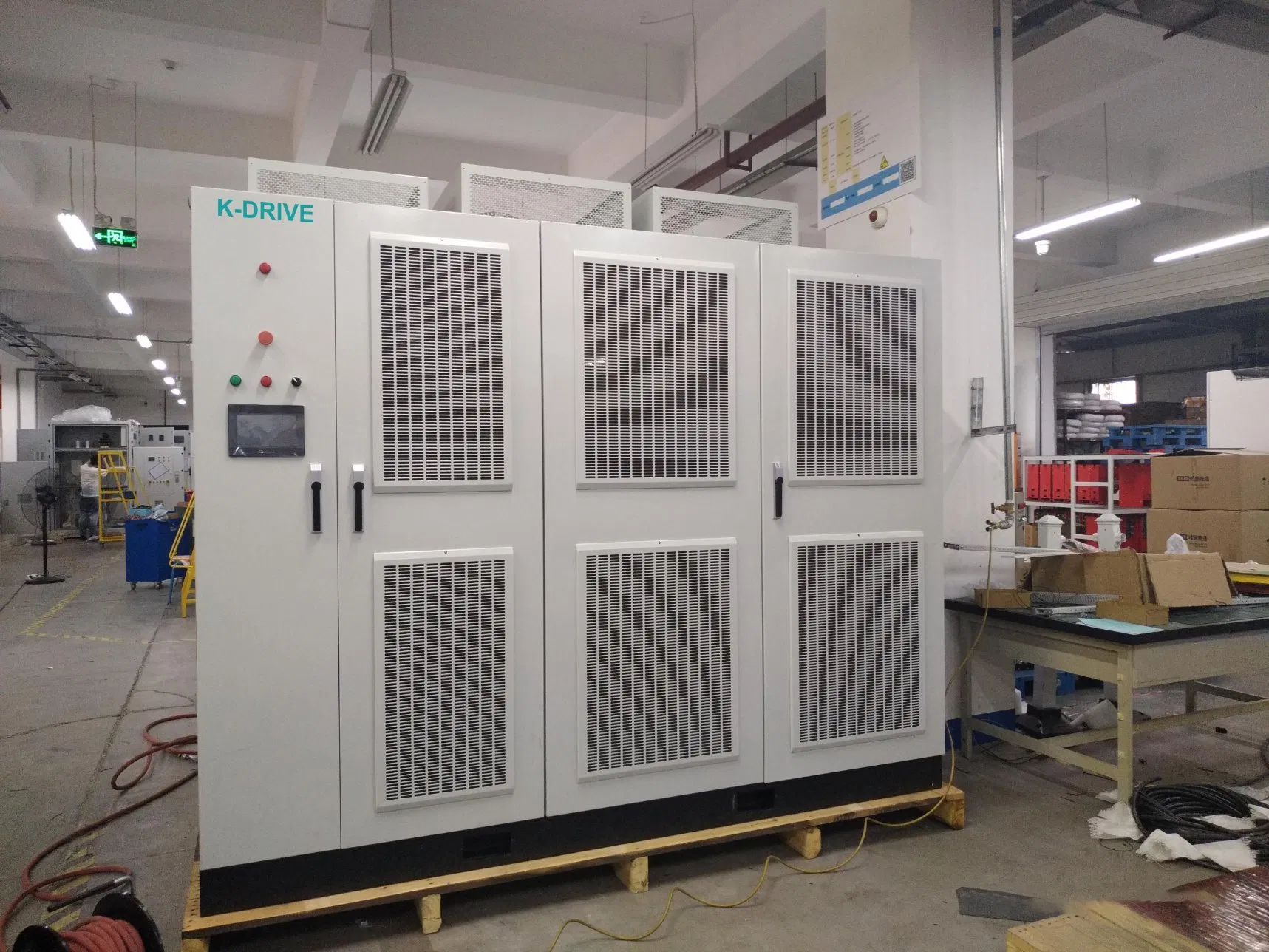

Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
1 / 5
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv

Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv

Personalización: Disponible
Tarea: Programa
Estructura: Combinación
Enviar consulta

Descripción del Producto

  • Visión General
  • Descripción del producto
  • Parámetros del producto
  • Características del producto
  • Aplicaciones
  • Perfil de la empresa
Visión General
No. de Modelo.
KSSHV-6T/10T
Modelo Matemático
No Lineal
Señal
Continuo
Función
Control Automático, Protección, Monitoreo, Medición
Certificación
ISO: 9001, CE
Condición
Nueva
Personalizado
Personalizado
Material
Acero inoxidable
Aplicación
bombas, ventiladores, compresores, trituradoras, mezcladoras, correa
Tensión de corriente alterna
6-10kvac
Frecuencia de funcionamiento
50Hz/60Hz±2Hz
Alimentación de control
AC220V±15%
Protección instantánea contra sobretensión
red de absorción dv/dt
Frecuencia de inicio
1-6 veces (por hora)
Registro de fallos
registrar los últimos 100 fallos
Paquete de Transporte
caja de madera
Especificación
3 años de garantía
Origen
China
Código del HS
8504409999
Descripción de Producto
El arranque suave de la tensión KSSHV puede reducir la caída de tensión de la red eléctrica causada por el arranque directo del motor. El uso de este producto no afecta al funcionamiento normal de otros equipos en la red común, y puede reducir la corriente de impulso del motor, lo que hará que el aumento de temperatura local del motor sea demasiado grande y reduzca la vida útil del motor. Puede reducir el impacto mecánico causado por el arranque directo y acelerar el desgaste de la maquinaria de transmisión. Reduzca la interferencia electromagnética, la corriente de impacto interferirá con el funcionamiento normal del instrumento eléctrico en forma de ondas electromagnéticas, arranque suave de alta tensión puede arrancar y parar libremente, mejorar la eficiencia de trabajo.
Los dispositivos de arranque suave de alta tensión incluyen el dispositivo de arranque suave de estado sólido estándar KSSHV-6 6kV, el dispositivo de arranque suave de estado sólido estándar KSSHV 0 10kV y el dispositivo de arranque suave de estado sólido de alta tensión serie KSSHV-E.
El arranque suave de alta tensión KSSHV es adecuado para arrancar motores de CA con tensión nominal 6-10kV. Los productos son ampliamente utilizados en hierro y acero a gran escala, petróleo, productos químicos, aluminio, fuego, minería, tratamiento de aguas residuales, la energía eléctrica y otros campos industriales, pueden usarse bien con el equipo de accionamiento del motor. Como: Bombas, ventiladores, compresores, trituradoras, mezcladoras, máquinas de bandas y otros equipos mecánicos y eléctricos.
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Arrancador Suave Digital Sólido Motor de Alta Tensión 10kv 6kv
Parámetros del producto
Elemento Parámetro básico
Tipo de carga Motor de inducción de jaula de ardilla trifásica de alta tensión, motor síncrono
Tensión de corriente alterna 6-10KVAC
Frecuencia de funcionamiento 50Hz/60Hz±2Hz
Secuencia de fases KSSHV permite el funcionamiento en cualquier secuencia de fase (configurable por parámetro)
Contactor de derivación Contactor con capacidad de arranque directo
Alimentación de control AC220V±15%
Protección instantánea contra sobretensión red de absorción dv/dt
Frecuencia de inicio 1-6 veces (por hora)
Condición ambiental Temperatura ambiente: -20°C a +50°C.
Humedad relativa: 5%---95% sin condensación
La altitud es inferior a 1500 metros (más de 1500 metros necesitan bajar la capacidad)
Interfaz de funcionamiento
Idioma Chino e inglés
Registro de datos
Registro de fallos Registrar los últimos 100 fallos
Función de protección
Protección contra pérdida de fase Desconecte cualquier fase de la fuente de alimentación principal durante el arranque o funcionamiento
Ejecutar protección contra sobrecorriente Ajuste de protección contra sobrecorriente: 100 ~ 500%
Protección contra desequilibrio de corriente de fase Protección de desequilibrio de corriente de fase: 20-100%
Protección contra sobrecarga Niveles de protección contra sobrecarga: 10A, 10, 20, 30
Protección contra la carga Nivel de protección contra la subcarga: 50 a 100%
Tiempo de funcionamiento de la protección contra la subcarga: 0-10S
Tiempo de espera de inicio Tiempo límite de inicio: 10-120S
Protección contra sobretensión Protección contra sobretensión cuando la tensión de alimentación principal es superior a. 120% del valor nominal
Protección contra subtensión Protección contra subtensión cuando la tensión de alimentación principal es inferior a. 70% del valor nominal
Protección de secuencia de fases Permite el funcionamiento en cualquier secuencia de fase (se puede ajustar mediante parámetros)
Protección del suelo Protección cuando la corriente de tierra es mayor que la establecida valor
Especificación de comunicación
Interfaz/protocolo de comunicación RTU Modbus
Conexión de red Cada KSSHV puede comunicarse con 32 dispositivos KSSHV
Operación A través de la interfaz de comunicación puede observar el estado en ejecución, la programación
Pantalla de instrumentos
Tensión de alimentación principal Muestra la tensión de la fuente de alimentación principal trifásica
Corriente trifásica Muestra la corriente del circuito principal trifásico
Características del producto
  • ✓ El armario de distribución, el armario de arranque suave, el armario de derivación de diseño integrado tres en uno, de tamaño pequeño, fácil de instalar;
  • ✓ La configuración estándar incluye disyuntor de vacío y contactor de vacío de derivación, no es necesario preparar el armario de funcionamiento o el armario de interruptores, los altos costes de diseño nunca volverán;
  • ✓ Pequeño tamaño, el volumen de la misma potencia es del 50% al 60% de otros métodos de arranque suave, fácil instalación, ahorro de espacio;
  • ✓ El armario está hecho de aluminio negativo importado de zinc placa, procesado por la máquina herramienta CNC, completamente blindado de metal, estructura ensamblada, esquema de combinación amplia, avanzado proceso de flanging múltiple, con conexión de perno de tuerca de remache, y alta precisión, resistencia a la corrosión, peso ligero, alta resistencia, y una gran versatilidad de piezas;
  • ✓ Puede equiparse con disyuntor de vacío de la serie ZN63A-12(VSI) nacional o importado de la serie VD4, amplia aplicabilidad, alta fiabilidad, para lograr un mantenimiento libre;
  • ✓ Todos los tipos de carros de mano cambian de acuerdo con los bloques modulares de construcción, para garantizar que las mismas especificaciones del coche pueden ser libremente intercambiables, diferentes especificaciones no pueden entrar;
  • ✓ Dispositivo de bloqueo de alta fiabilidad, que cumple plenamente los requisitos de "cinco prevención";
  • ✓ Adecuado para instalación en cualquier lugar, sin necesidad de distancia de otros equipos;
  • ✓ Los canales de descarga de presión están provistos en cada cámara de alta presión para garantizar la seguridad personal;
  • ✓ La sala de disyuntores y la sala de cables pueden estar equipadas con calentadores, respectivamente, para evitar la condensación y la corrosión;
  • ✓ La puerta frontal está equipada con una ventana de observación para observar el estado de funcionamiento de los componentes interiores;
  • ✓ Nivel de protección: IP40.
Aplicaciones

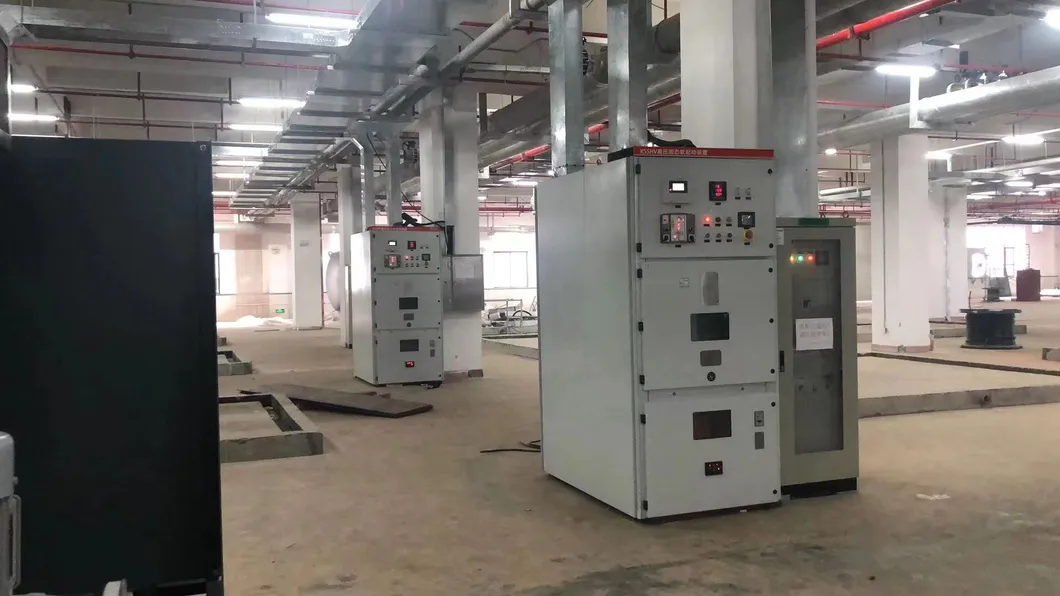

Aplicación del arrancador suave de alta tensión 1

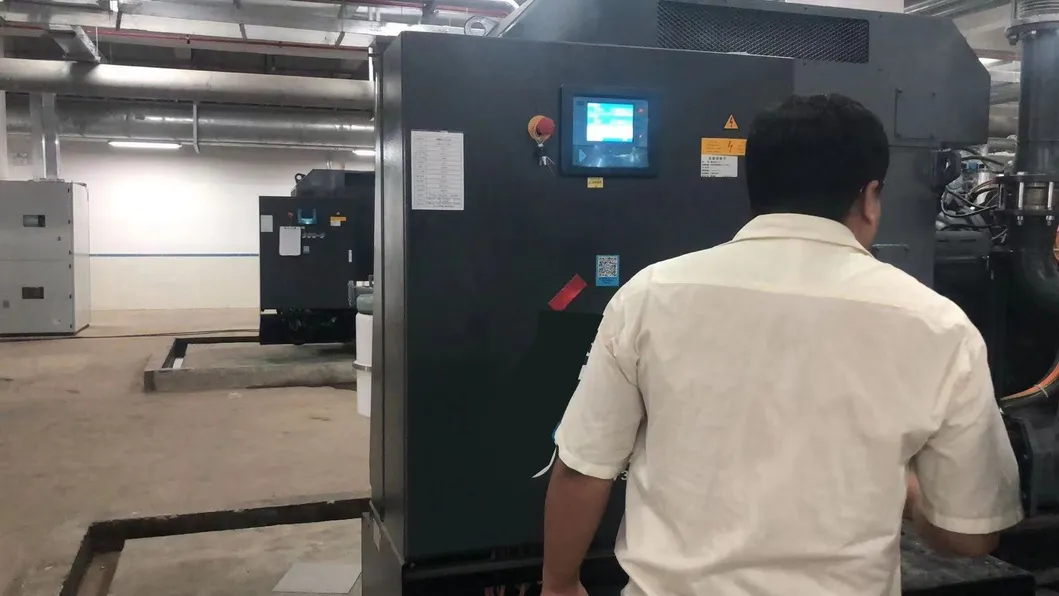

Aplicación del arrancador suave de alta tensión 2

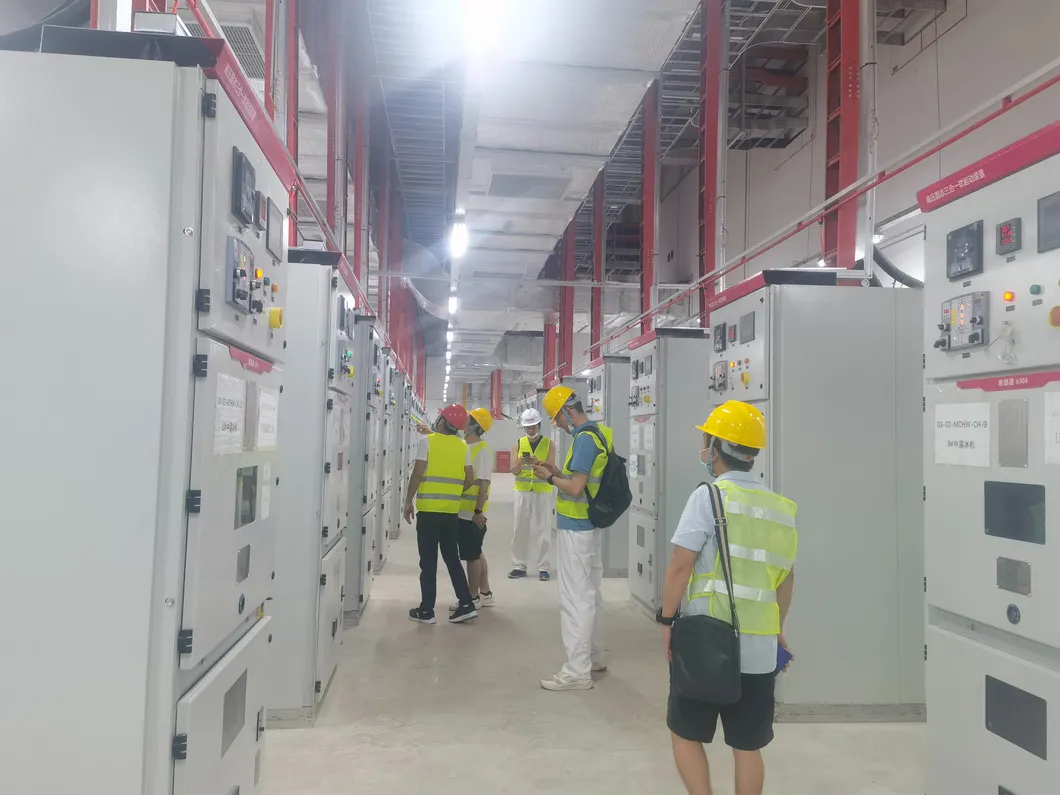

Aplicación del arrancador suave de alta tensión 3
Perfil de la empresa
Instalaciones de la empresa 1
Instalaciones de la empresa 2
Instalaciones de la empresa 3
Preguntas Frecuentes (FAQ)
? ¿Cuál es la función principal del arrancador suave de alta tensión KSSHV?
Su función principal es reducir la caída de tensión en la red eléctrica provocada por el arranque directo de motores de alta tensión (6-10kV). Esto disminuye la corriente de impacto, controla el aumento de temperatura del motor y reduce el desgaste mecánico en la maquinaria de transmisión.
? ¿Qué ventajas tiene el diseño integrado de este equipo?
El KSSHV integra en un solo armario el sistema de distribución, el arrancador suave y la derivación (bypass). Esto reduce el volumen general entre un 50% y un 60% en comparación con los métodos tradicionales, facilitando una instalación compacta que ahorra espacio y reduce costos de ingeniería.
? ¿Con qué tipos de motores y aplicaciones es compatible?
Es compatible con motores síncronos y motores de inducción de jaula de ardilla trifásicos de alta tensión. Se utiliza ampliamente en bombas, ventiladores, compresores, trituradoras, mezcladoras y cintas transportadoras en sectores como la minería, metalurgia, química y tratamiento de aguas.
? ¿Qué tipo de protecciones incluye el sistema KSSHV?
El dispositivo cuenta con un robusto sistema de protección que incluye seguridad contra pérdida de fase, sobrecorriente de funcionamiento, desequilibrio de fase, sobrecarga, subcarga, sobretensión, subtensión, protección contra fallos a tierra y control del tiempo límite de arranque.
? ¿Qué protocolos de comunicación admite para la automatización industrial?
El arrancador suave está equipado con una interfaz de comunicación compatible con el protocolo Modbus RTU, lo que permite la integración en red de hasta 32 dispositivos para programar, monitorear y registrar el estado operativo de forma remota.
? ¿Qué condiciones ambientales requiere para su correcto funcionamiento?
Está diseñado para operar en temperaturas de entre -20°C y +50°C, con una humedad relativa del 5% al 95% sin condensación, y en altitudes de hasta 1500 metros (las altitudes superiores requieren una reducción en la capacidad nominal de carga).
