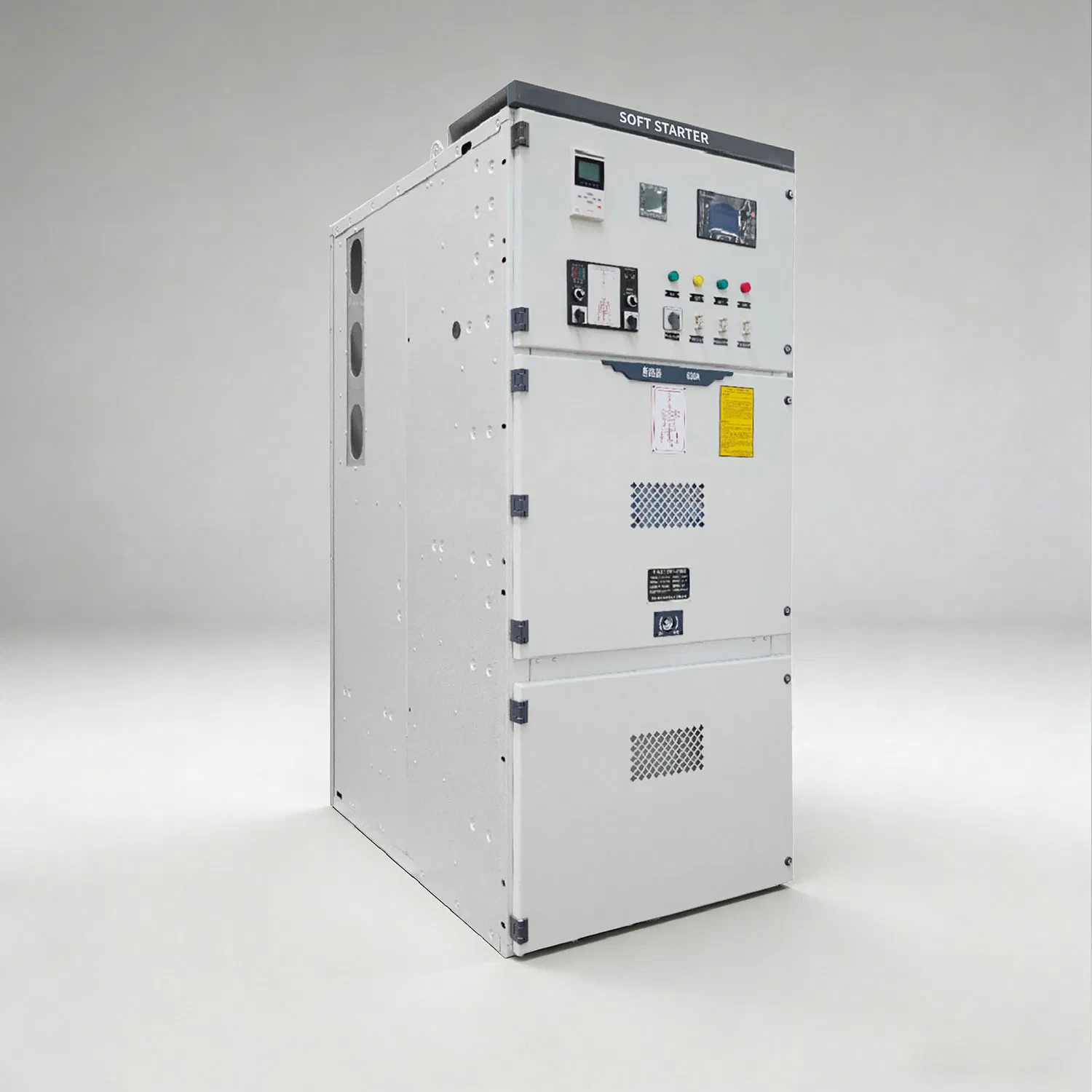

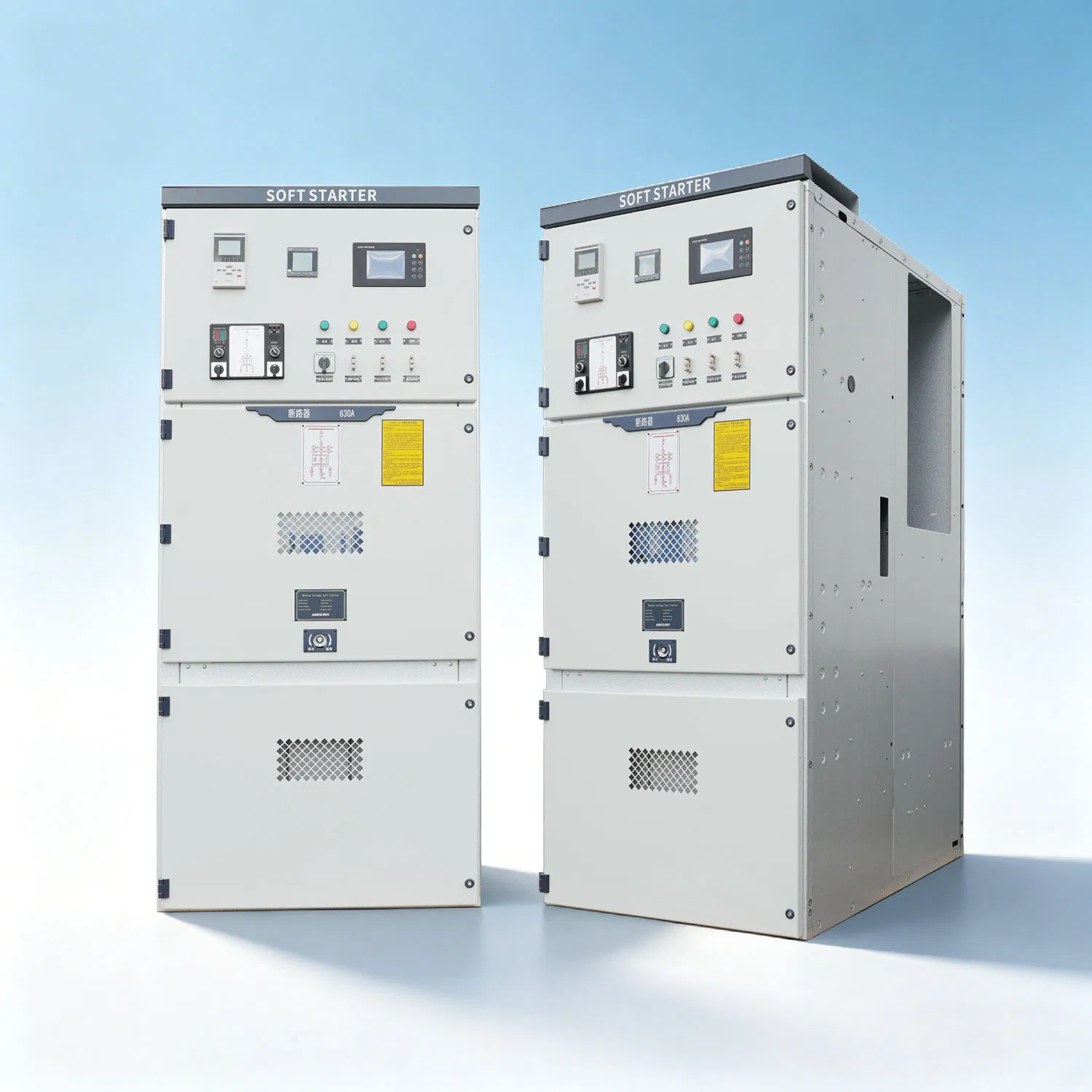

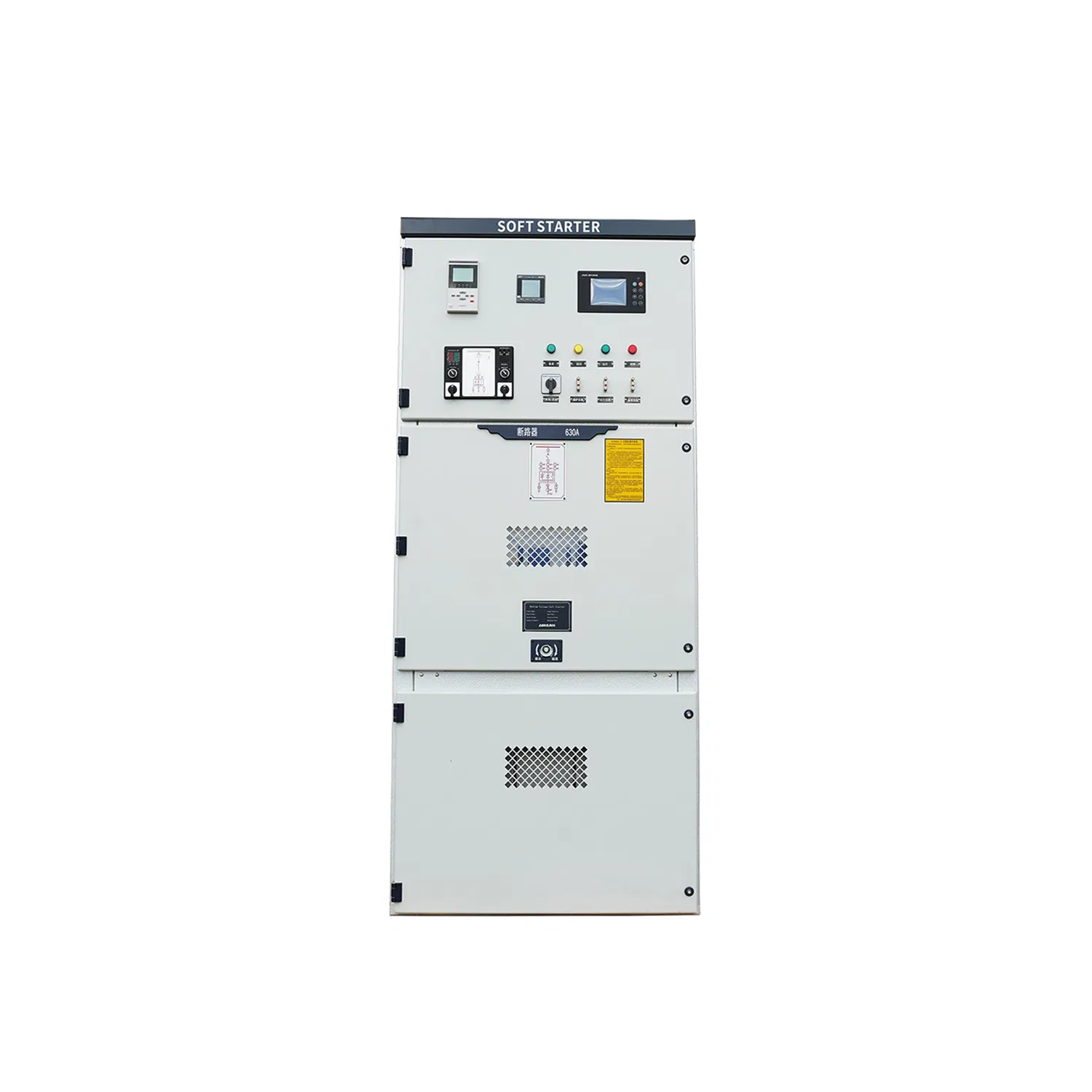

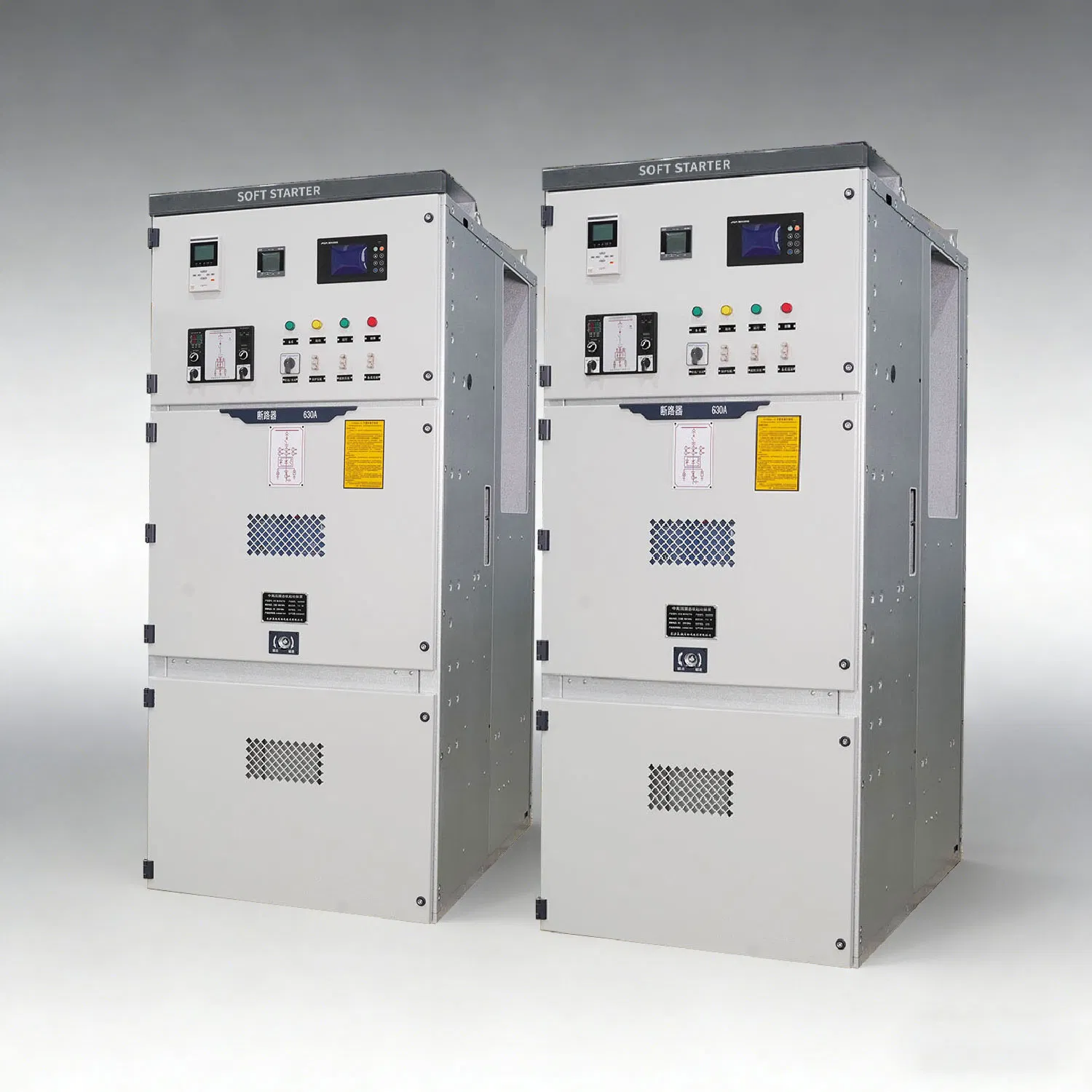

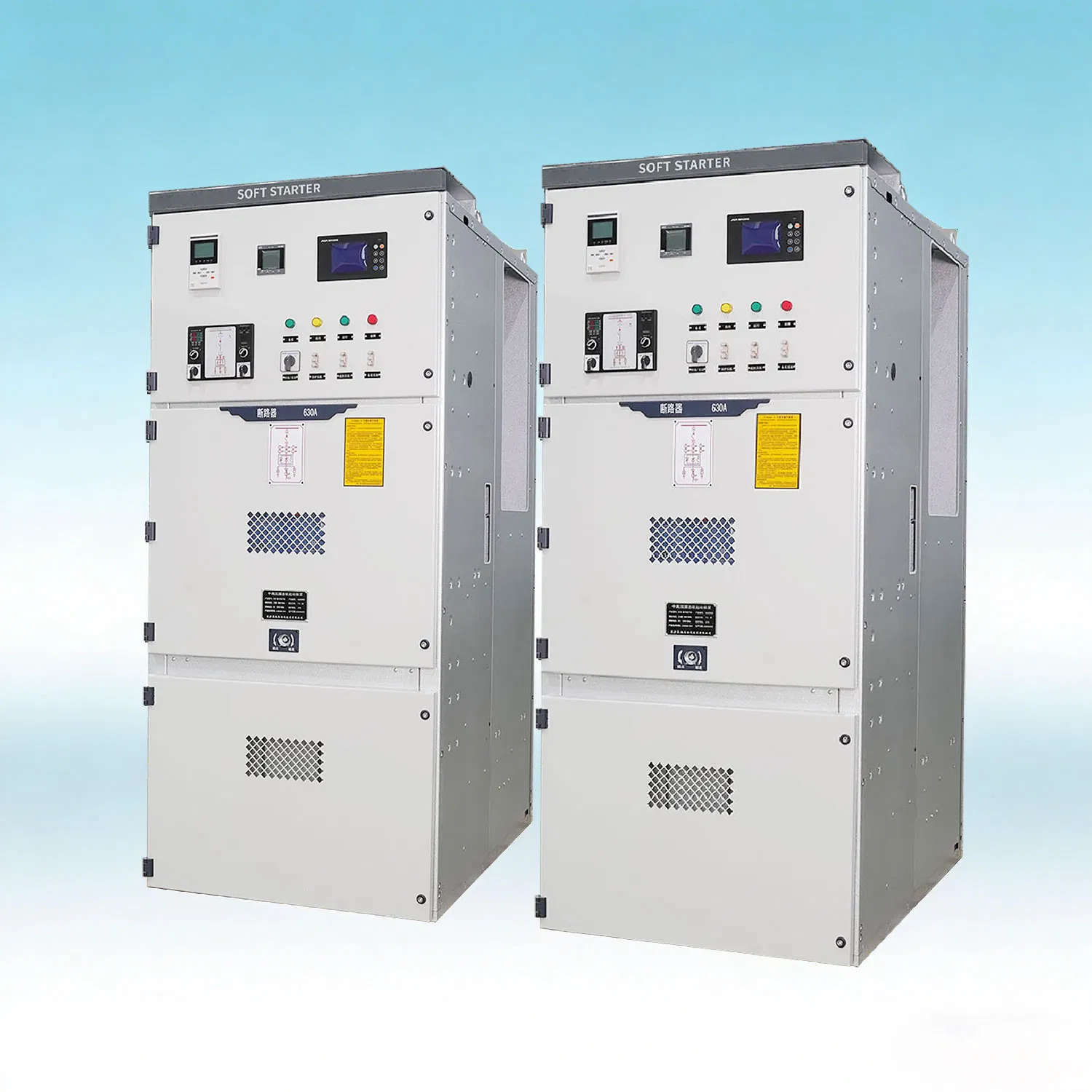

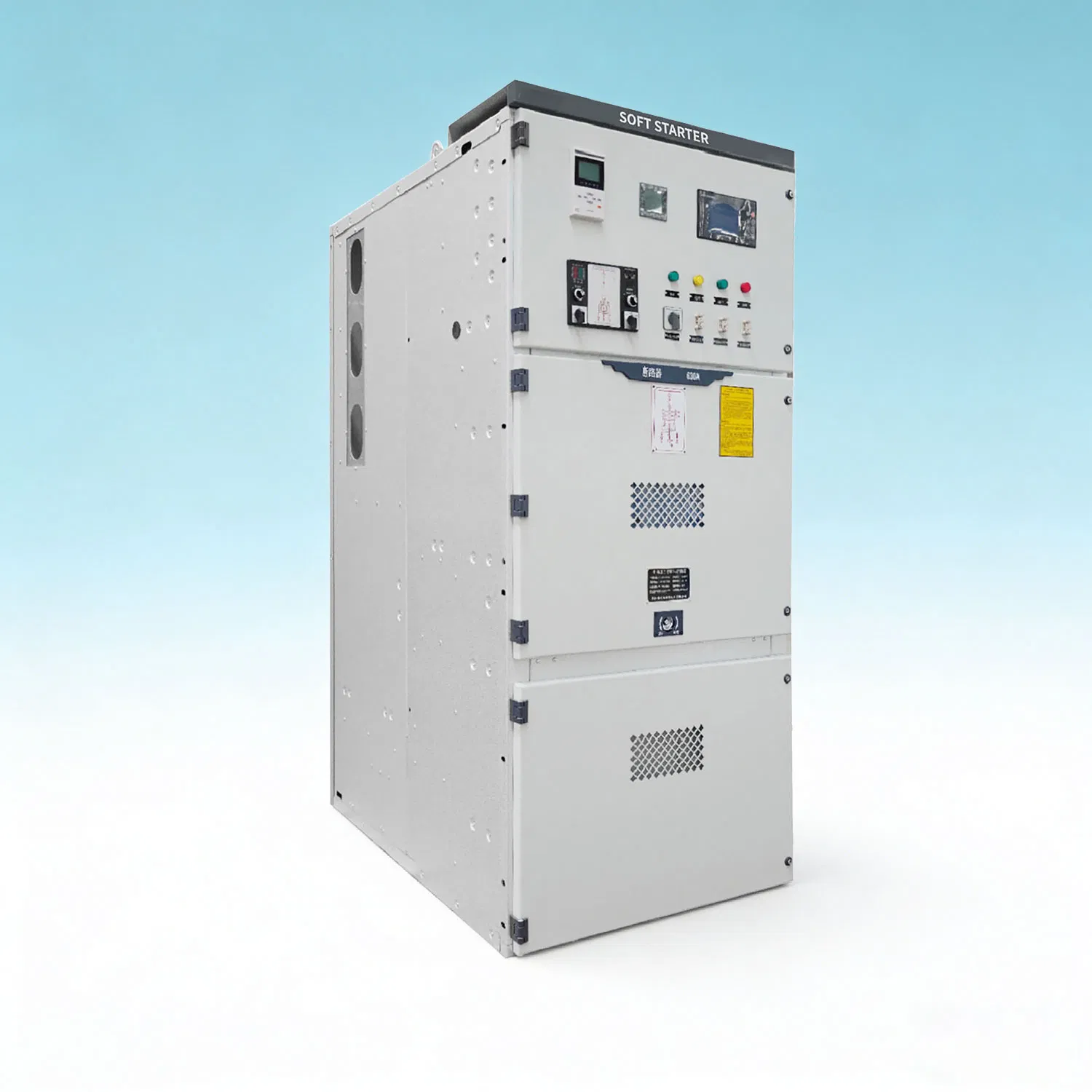

Arrancador suave digital de triple función para media tensión con monitoreo en tiempo real para generación de energía industrial

1 / 5

Arrancador suave digital de triple función para media tensión con monitoreo en tiempo real para generación de energía industrial

Personalización:	Disponible
Proceso de dar un título:	ISO 9001, CCC, ce
Instalación:	Vertical

Enviar consulta

Descripción del Producto

Información Básica

No. de ModeloS-389

Potencia400-3000kw

Colorblanco con azul

Motor de CA50/60hz

Nivelación automáticamanual

Rango de tensión2-11kv ac

Paquete de Transportecaja de madera

OrigenChina

Código del HS8504409109

Capacidad de Producción1000pc/m

Descripción de Producto

Detalles del producto

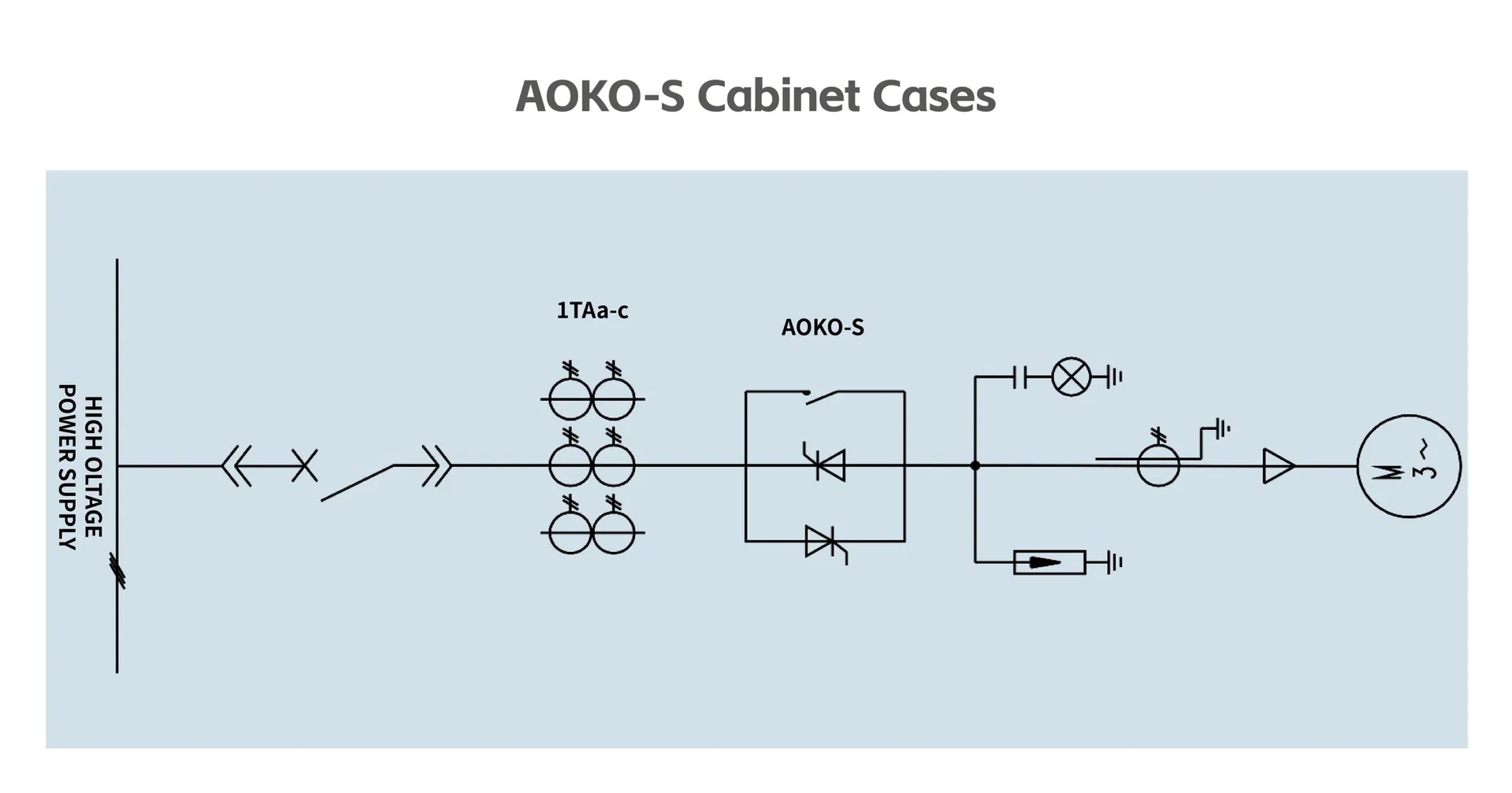

Diseño integrado que combina armario de interruptores, armario de arranque suave y armario de derivación, tamaño compacto, instalación sencilla, no es necesario un armario de operaciones o un armario de interruptores independientes, lo que elimina los altos costes de diseño.
Diseño modular de cajas de silicio, una unidad completa incluye 3 cajas de silicio, que integran componentes de tiristor, placas de disparo y placas de almacenamiento de energía, haciendo el montaje y el mantenimiento conveniente.
Nuevo sistema electrónico de retroalimentación de muestreo PT, menor tamaño, menor costo.
La placa de control principal está alimentada por la fuente de alimentación Meanwell, lo que proporciona un rendimiento más estable y fiable.
El método de entrada de señal de interruptor de armario utiliza CC, lo que ofrece una mayor capacidad antiinterferencias.
Tiristor de alta tensión como componente principal del circuito, equipado con protección de ecualización de tensión y sistema de protección contra sobretensión.
Tecnología avanzada de transmisión de fibra óptica y anillo magnético, logrando el aislamiento entre la detección de disparo de tiristores de alta tensión y el circuito de control de baja tensión.
Estructura de CPU dual, utilizando DSP avanzado de procesador de señal digital para control central, y microcontrolador para gestión de datos y comunicaciones, asegurando un control eficiente en tiempo real, una pantalla intuitiva, alta fiabilidad y buena estabilidad.
Tecnología de procesamiento y aislamiento de señales multinivel, que proporciona una potente capacidad antiinterferencias para el sistema.
Pantalla en chino/inglés, teclas de membrana, funcionamiento sencillo, interfaz fácil de usar.
Equipado con interfaz de comunicación RS-485 o Profibus, que permite la comunicación con ordenadores host o centros de control centralizados.

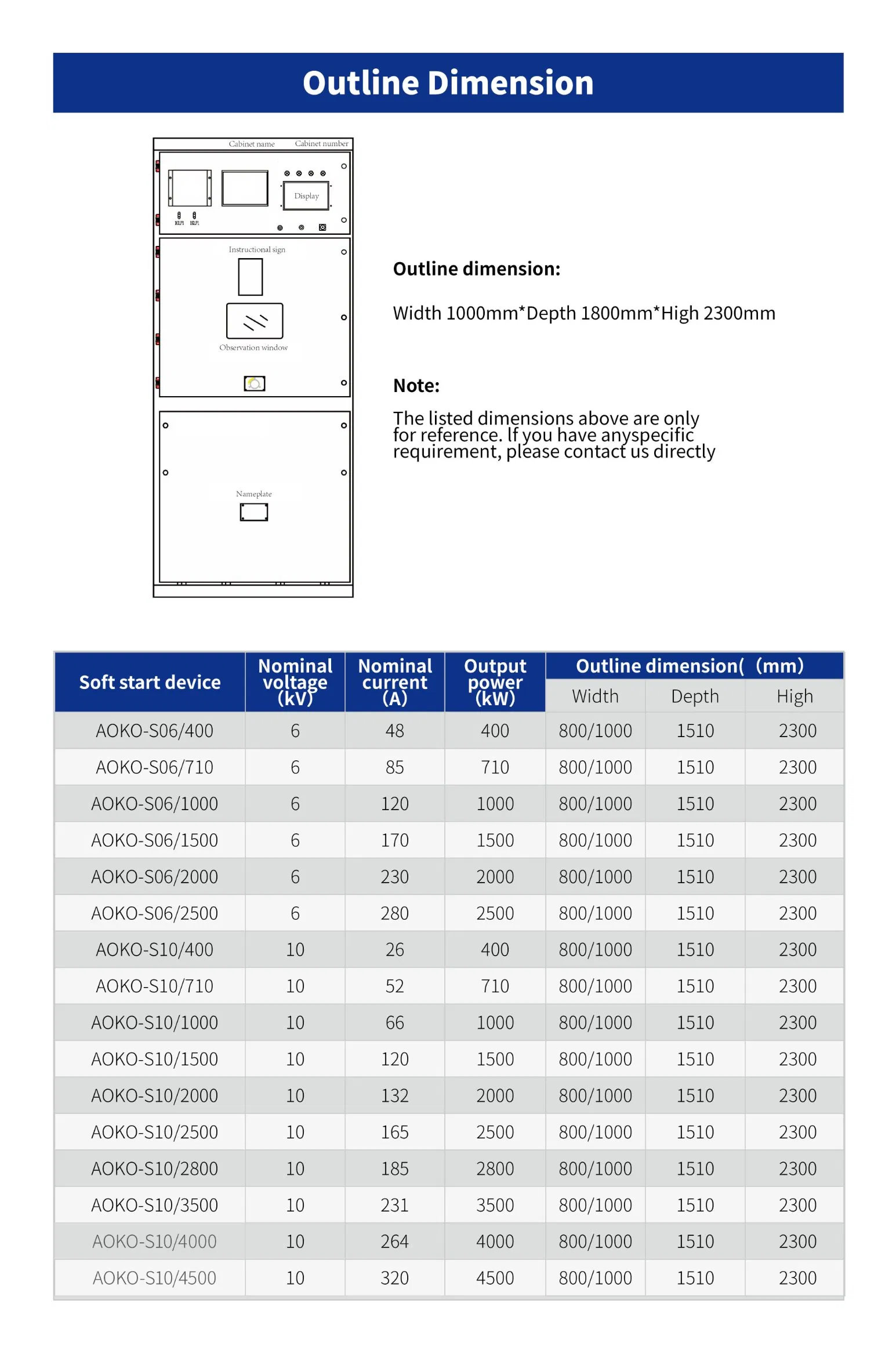

Especificación

Condiciones de trabajo
Rango de tensión	2~11kV AC
Rango de potencia	110kW~3000kW
Frecuencia de trabajo	50Hz/60Hz ±1Hz
Requisitos de secuencia de fases	Permitido operar bajo cualquier secuencia de fase
Requisitos de carga	Motor asíncrono trifásico de jaula de ardilla, motor síncrono, motor de rotor bobinado
Alimentación de control	El usuario proporciona 220V AC
Método de enfriamiento	Refrigeración natural
Ubicación de la instalación	Instalación en interiores (lugares sin polvo conductivo y vibración severa)
Condiciones ambientales	Temperatura ambiente: -20℃~+50℃
	Humedad relativa: 5%~95% sin condensación
	Altitud inferior a 1500 metros (puede desacelerarse para su uso por encima de 1500 metros)
Establecer parámetros
Hora de inicio suave	0~120 segundos ajustable
Tiempo de parada suave	ajustable de 0 a 60 segundos
Tensión inicial	20~90% ajustable
Corriente nominal	Ajustable
Parámetros de protección	Ajustable
Tiempo de salto	0,0% de voltaje 3,0~90 segundos, ajustable
Método de control	Ajustable (control de tensión de rampa, control de límite de corriente, control de corriente de rampa)
Método de inicio	Ajustable (local, botón, mando a distancia, combinación)
Funciones de protección
Pérdida de fase, protección contra subtensión	Valor de subtensión ajustable
Protección contra sobretensión de la fuente de alimentación	Valor de sobretensión ajustable
Protección contra sobrecorriente en funcionamiento	Protección automática de límite de tiempo inverso, controlada por CPU
Protección de componentes del tiristor	Ecualización dinámica y estática
Protección instantánea contra sobretensión	red de absorción dv/df
Protección de tiempo de intervalo de inicio	Tiempo de intervalo de inicio ajustable
Iniciando protección de tiempo de espera	Protección que excede el ajuste de tiempo de arranque suave
Protección de control de bloqueo	Bloqueo mecánico y eléctrico
Funciones de detección
Detección de corriente	Corriente de fase
Detección de tensión	Tensión de entrada de alimentación y tensión de funcionamiento del motor
Monitoreo de energía	Mida y analice la calidad de la alimentación de CA en el sistema del usuario final de recepción de energía
Interfaz de comunicación
Interfaz de comunicación	Interfaz RS-485 e interfaz Profibus opcional
Protocolo de comunicación	Modbus RTU y protocolo Profibus-DP opcional
Interfaz de funcionamiento
Pantalla LCD	Pantalla en chino/inglés, que muestra varios Estados y parámetros de ajuste
Teclado	Teclado de membrana
Luces indicadoras de estado	Incluye: Alimentación, arranque suave, funcionamiento, fallo
Función de memoria
Memoria de funcionamiento	Can descargar automáticamente parámetros de control desde la EEPROM
Registro de eventos	Puede registrar eventos históricos

Característica del producto

Utilizando tiristores de alta tensión como componentes principales del circuito, equipados con protección de equilibrio de tensión y sistemas de protección contra sobretensión.
Tecnología avanzada de activación de anillo magnético para el aislamiento entre la detección de activación de tiristores de alta tensión y el circuito de control de baja tensión.
Una estructura de CPU dual, que emplea procesadores de señal digital (DSP) avanzados para el control central y un microcontrolador para la gestión de datos y comunicaciones, lo que resulta en un control eficiente del equipo en tiempo real con una pantalla intuitiva, alta fiabilidad y buena estabilidad.
La tecnología de procesamiento y aislamiento de señales multinivel garantiza una potente capacidad antiinterferencias.
Pantalla en inglés, teclas de membrana, funcionamiento sencillo e interfaz fácil de usar.
Equipado con interfaces de comunicación RS-485 o Profibus para la comunicación con ordenadores host o centros de control centralizados.

Certificaciones

Embalaje y entrega

Embalaje y transporte de arrancador suave

Galería de Producción

Línea de producción y control de calidad

Preguntas Frecuentes

¿Cuáles son los principales beneficios de los arrancadores suaves?

Reducen notablemente la corriente de partida y minimizan el estrés mecánico sobre el motor y los sistemas de transmisión.

¿Cómo funcionan los arrancadores suaves de alta tensión?

Controlan de manera precisa la tensión de entrada mediante el uso de tiristores de alta tensión regulados.

¿En qué aplicaciones se utilizan habitualmente?

Son ideales y de uso común en aplicaciones industriales exigentes como bombas de agua, ventiladores industriales y compresores de gran capacidad.

¿Qué interfaces de comunicación ofrecen estos dispositivos?

Vienen equipados de forma estándar con una interfaz RS-485 y, opcionalmente, con interfaces Profibus para una óptima integración con sistemas host.

¿Con qué funciones de protección cuenta el sistema?

Ofrece protección integral contra pérdida de fase, subtensión, sobretensión, sobrecorriente en funcionamiento, y fallas de componentes mediante ecualización dinámica y estática.

¿Cuáles son las condiciones ambientales óptimas para su instalación?

Se recomienda una instalación en interiores libres de polvo conductivo y vibración severa, con un rango de temperatura entre -20℃ y +50℃, y humedad de hasta 95% sin condensación.
