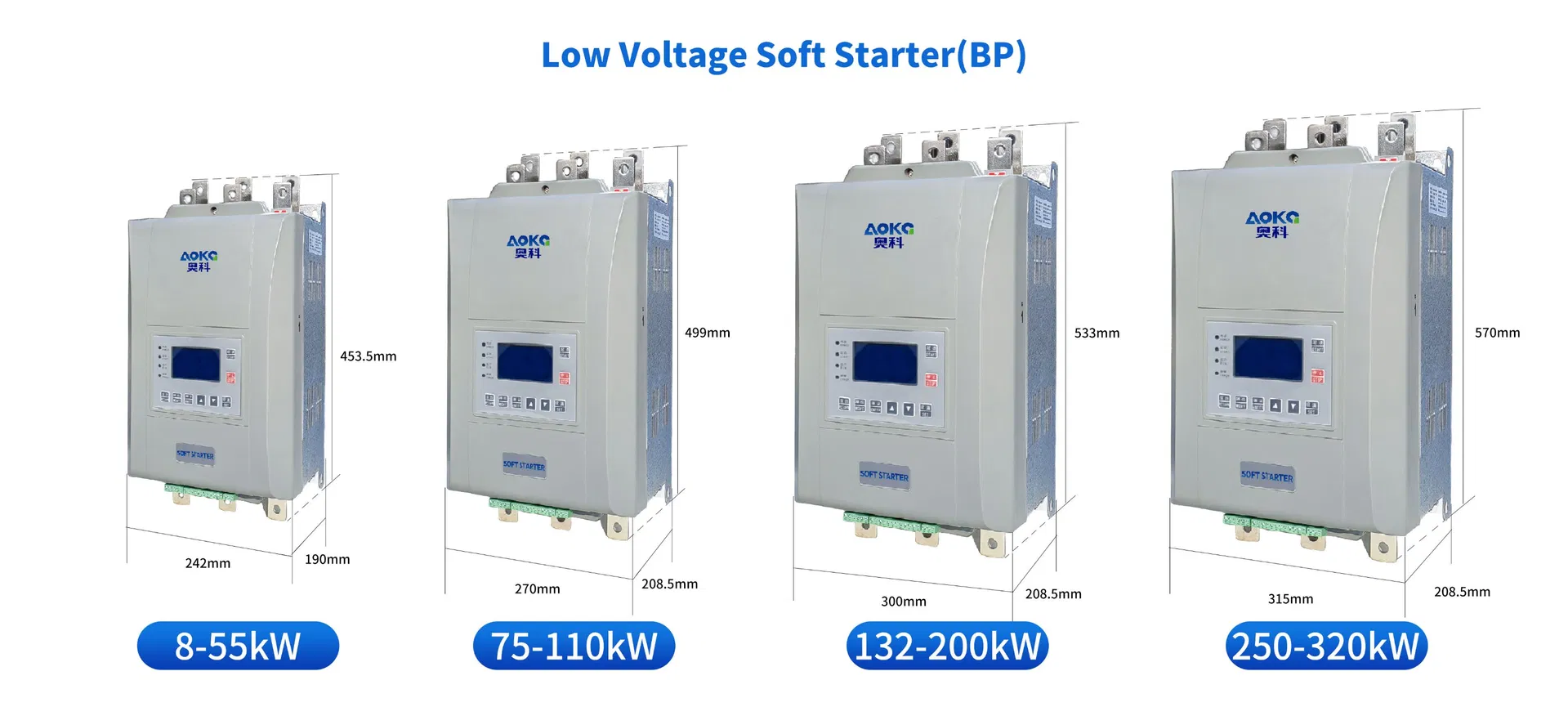

| Motor de arranque suave de derivación integrado serie QB-7 | Voltaje del sistema | Dimensiones de instalación | Dimensiones externas | Orificios de montaje | ||||
|---|---|---|---|---|---|---|---|---|
| Apariencia | Potencia (kw) | (V) | H1 (mm) | W1 (mm) | H (mm) | W (mm) | D (mm) | K (mm) |
| R | 8-55 | 380 | 381 | 200 | 442 | 242 | 190 | 9 |
| B | 75-110 | 380 | 399,5 | 230 | 496 | 270 | 246,5 | 9 |
| C | 132-200 | 380 | 430,5 | 260 | 543 | 300 | 270 | 9 |
| D | 250-320 | 380 | 459,5 | 270 | 582 | 315 | 267 | 9 |
| B | 132-200 | 690 | 399,5 | 230 | 496 | 270 | 246,5 | 9 |
| C | 250-400 | 690 | 430,5 | 260 | 543 | 300 | 270 | 9 |
| D | 500-600 | 690 | 459,5 | 270 | 582 | 315 | 267 | 9 |
| Especificaciones técnicas | ||
|---|---|---|
| Circuito principal | Dispositivo de alimentación | Módulo de tiristor/tiristor estándar |
| Alimentación del circuito principal | Trifásica 380V +10%-15%, 50/60Hz | |
| Consumo de energía del circuito principal | <2W por fase por amperio | |
| Voltaje del dispositivo de alimentación | ≥1400V | |
| Protección dv/dt | Circuito de filtro RC, varistor | |
| Circuito de control | Tensión del circuito de control | AC 220V (+10%, -15%), 50/60Hz |
| Consumo de energía del circuito de control | 5W | |
| Iniciar comando | Contactos pasivos, teclado, comandos de ordenador | |
| Parámetros de inicio | Método de inicio | Rampa de corriente, inicio de limitación de corriente, rampa de tensión |
| Tensión de arranque | 30%~90% (tensión del sistema) | |
| Hora de inicio | 5~120s | |
| Tiempo de salto | 0~3s | |
| Parar | Parada libre | - |
| Parada suave | 0~30s | |
| Protección contra fallos | Protección contra fallos de la fuente de alimentación | Pérdida de fase, subtensión, sobretensión |
| Protección contra fallos del equipo | Sobrecalentamiento, sobrecarga del motor, pérdida de fase del motor, tiempo de espera de arranque, protección PTC, Subcarga, desequilibrio trifásico, cortocircuito tiristor, sobrecorriente, protección contra fugas a tierra, etc. | |
| Supervisión en línea | Pantalla | Arranque, estado de funcionamiento y arranque, corriente y tensión de funcionamiento, potencia activa (opcional) y factor de potencia (opcional) |
| Salida auxiliar | Salida de relé 1 | Contacto de relé normalmente abierto, AC250V/2A |
| Salida de relé 2 | Contacto de relé normalmente abierto, AC250V/2A | |
| Salida de relé de fallo | Contacto de relé, AC250V/2A | |
| Salida lógica 1 | Salida de colector abierto (+12V, +24V), 50mA | |
| Salida lógica 2 | Salida de colector abierto (+12V, +24V), 50mA | |
| Salida analógica | Señal estándar de 4~20mA o 0~20mA | |
| Comunicación digital | Interfaz de comunicación | Estándar 485, PROFIBUS opcional |
| Condiciones ambientales | Temperatura de funcionamiento | -5~+40℃ |
| Temperatura de almacenamiento | -25~+55℃ | |
| Humedad relativa | 20~90%, sin condensación | |
| Altitud | <2000m, valor nominal sin cambios | |
| >2000m, valor nominal -5%/100m | ||
| Normas técnicas de producto | GB 14048.6-2016 | |
