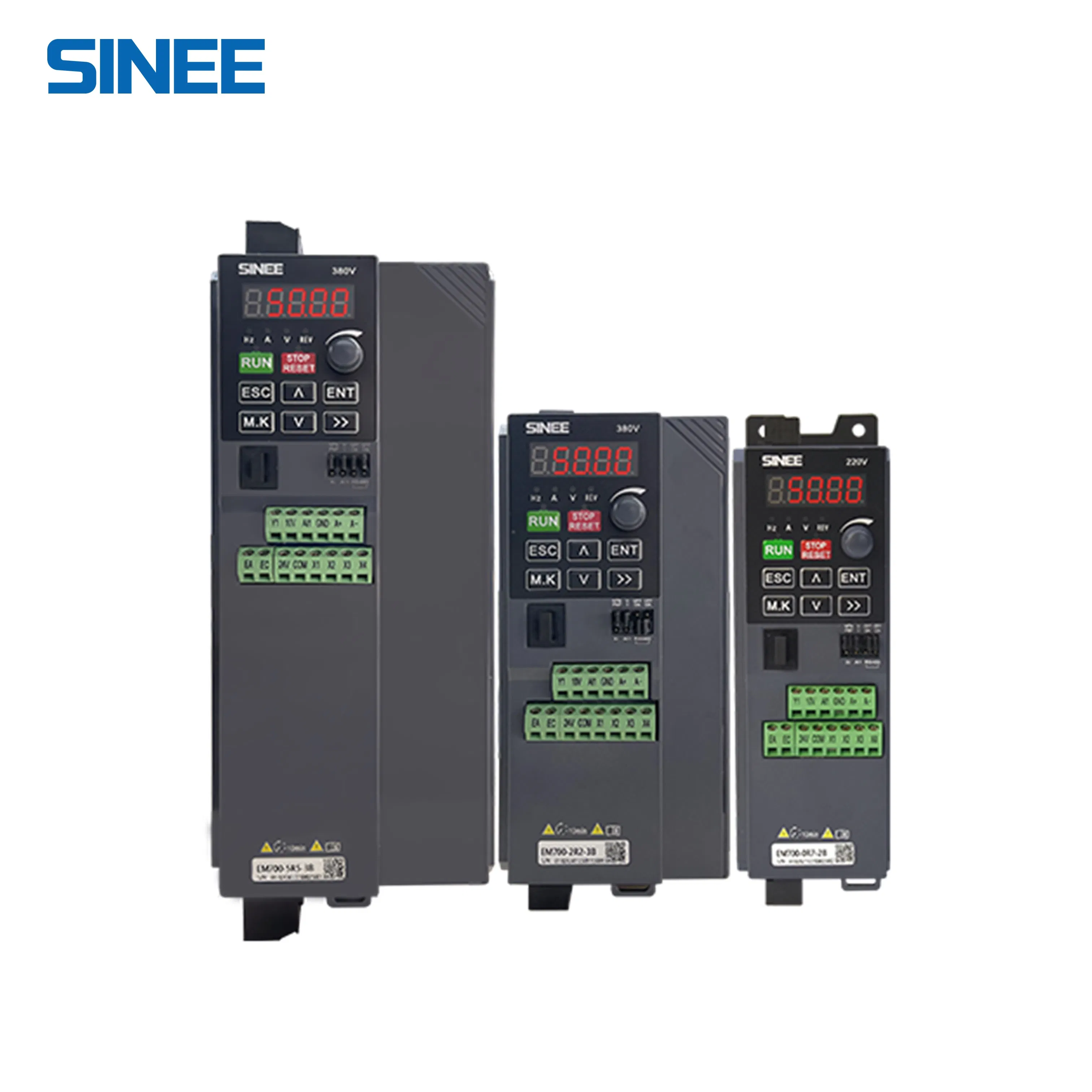

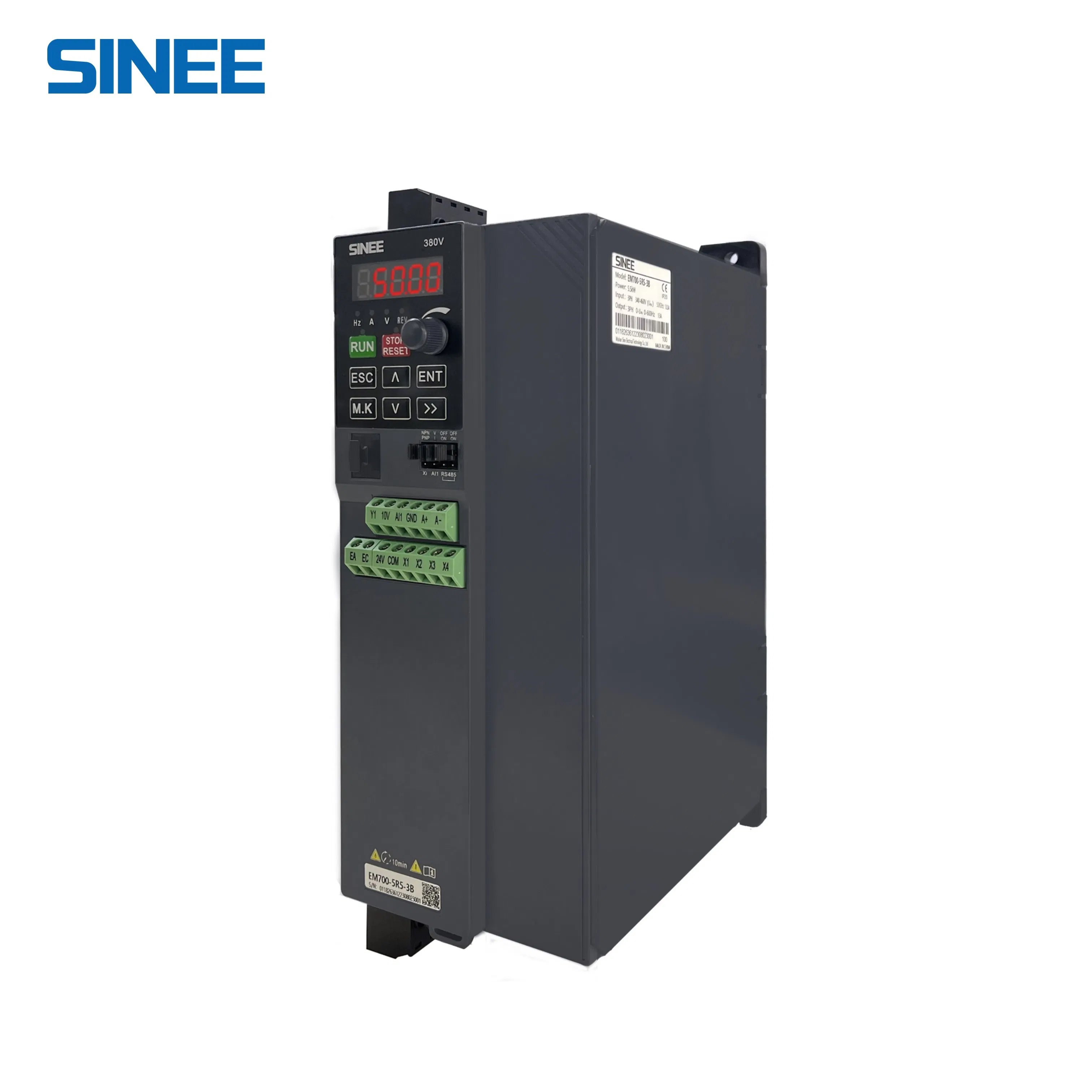

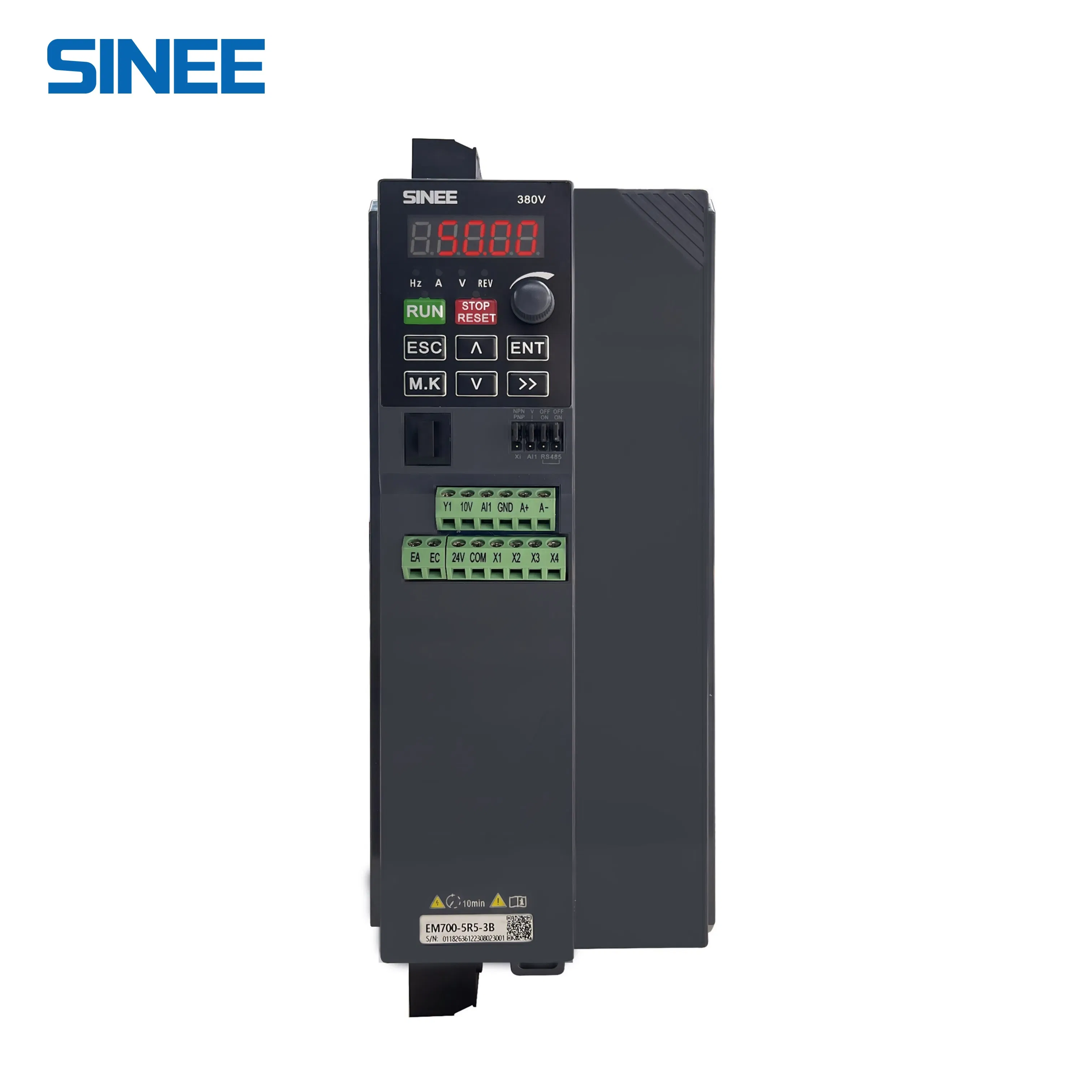

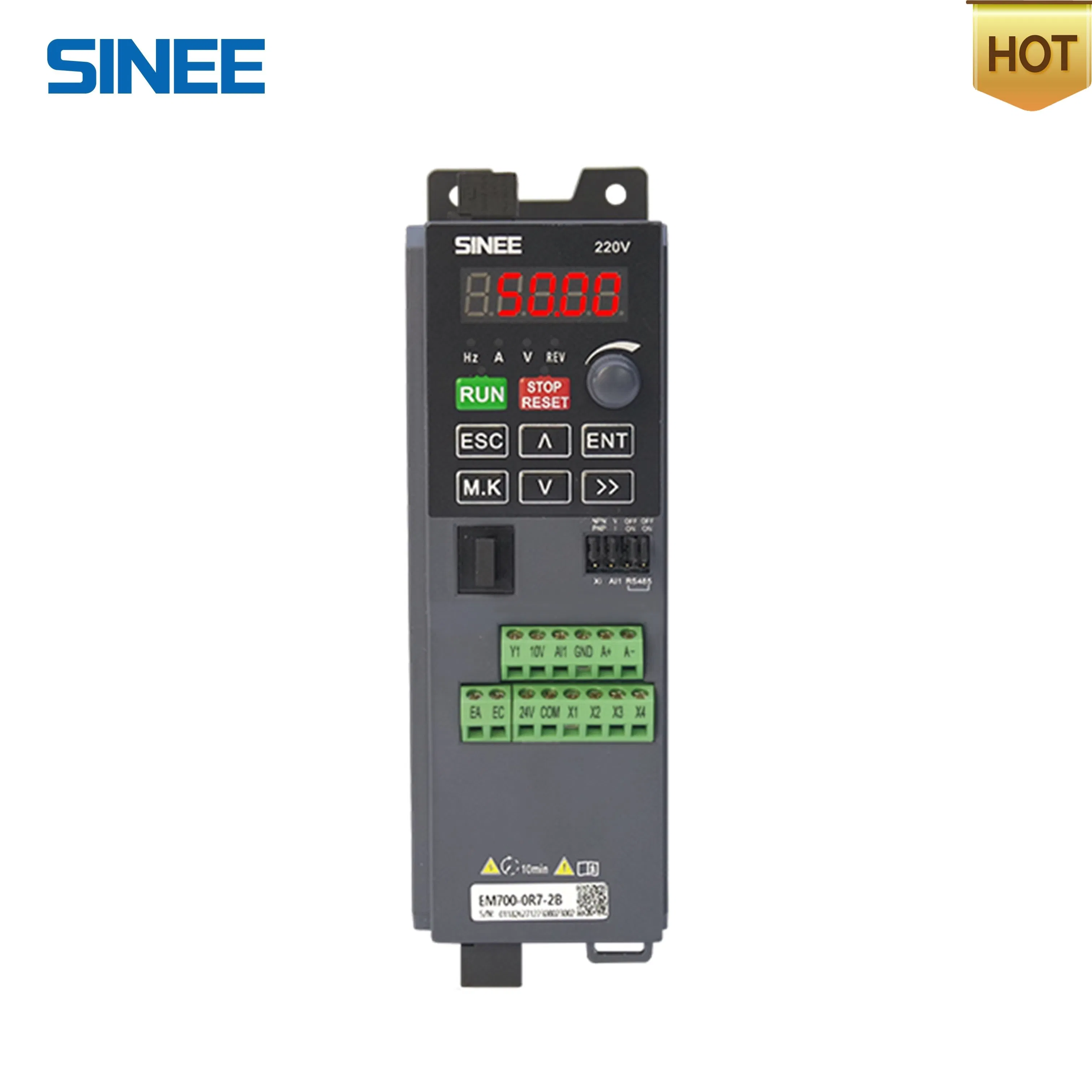

El convertidor de frecuencia de la serie EM700 es un convertidor de frecuencia de uso general de tamaño pequeño y alta fiabilidad. Admite máquinas asíncronas de CA trifásicas.
| Elementos | Especificación | |
|---|---|---|
| Fuente de alimentación | Tensión de alimentación nominal | Trifásica 340V-10% a 460V+10% |
| Rango de voltaje alternativo | Monofásica/trifásica 200V-10% a 240V+10% | |
| Frecuencia | 50~60Hz±5%, tasa de desequilibrio de tensión <3% | |
| Salida | Tensión de salida máxima | La tensión de salida máxima es la misma que la entrada tensión de alimentación |
| Corriente nominal de salida | salida continua de corriente nominal del 100% | |
| Corriente de sobrecarga máxima | 60s% de corriente nominal de carga pesada para 150 | |
| 60s% de corriente nominal de carga ligera para 120 | ||
| Funciones básicas de control | Modo de conducción | Control V/F (VVF); control vectorial sin sensor de velocidad (SVC) |
| Entrada | Entrada de frecuencia (velocidad), entrada de par | |
| Método de control de arranque/parada | Teclado, terminales de control (control de segunda línea, control de tercera línea), comunicación | |
| Rango de control de frecuencia | 0,00~600,00Hz/0,0 a 3000,0HZ | |
| Resolución de frecuencia de entrada | Entrada digital: 0,01Hz/0,1Hz | Entrada analógica: 0,1% de la frecuencia máxima | |
| Gama de velocidades | 1:50 (VVF), 1:200 (SVC) | |
| Precisión de control de velocidad | ±0,2% de velocidad síncrona nominal | |
| Tiempo de aceleración y desaceleración | 0,01s a 600,00s / 0,1s a 6000,0s / 1s a 60000s | |
| Características de tensión/frecuencia | La tensión de salida nominal se puede ajustar del 20% al 100%, Frecuencia fundamental 1Hz~600Hz/3000Hz ajustable | |
| Refuerzo de par | Curva de refuerzo de par fijo, Cualquier curva V/F opcional | |
| Par de arranque | 150%/1Hz (VVF), 150%/0,25Hz (SVC) | |
| Limitación automática de corriente | Limite automáticamente la corriente de salida para evitar acciones frecuentes de protección contra sobrecorriente | |
| Condiciones de uso | Lugar de instalación | En el interior, altitud inferior a 1 km, sin polvo, sin gases corrosivos y sin luz solar directa. |
| Entorno aplicable | -10ºC a +50ºC, 5% a 95% HR (sin condensación). Reducción de potencia del 3% por cada 1ºC adicional sobre 50ºC. Máximo 60ºC. | |
| Nivel de protección / Enfriamiento | IP20 / Refrigeración forzada por aire | |

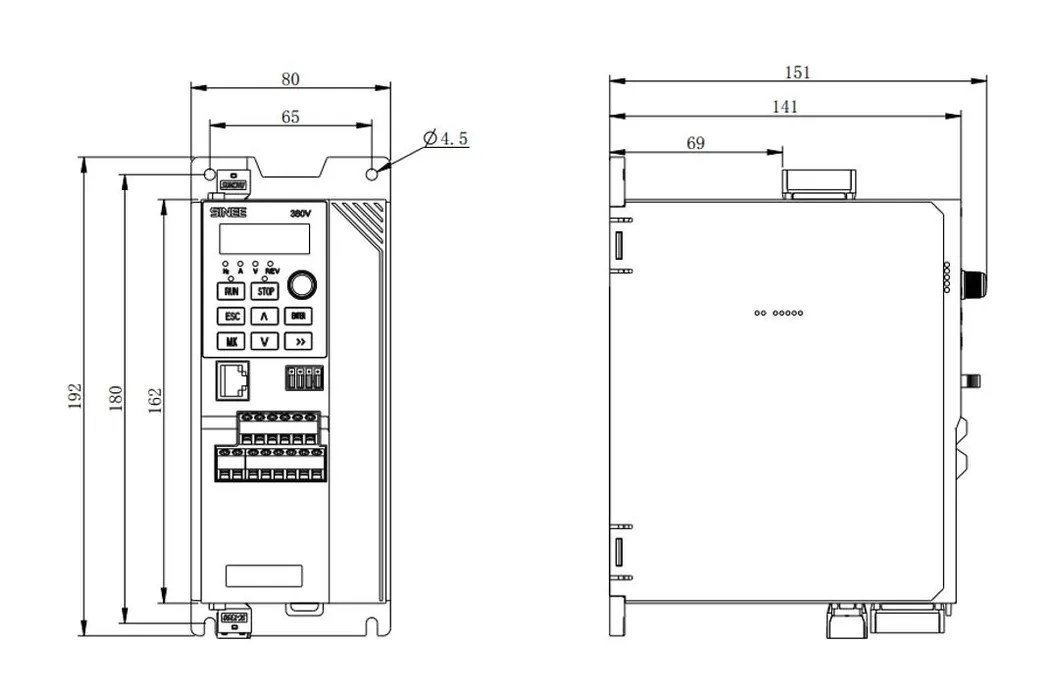

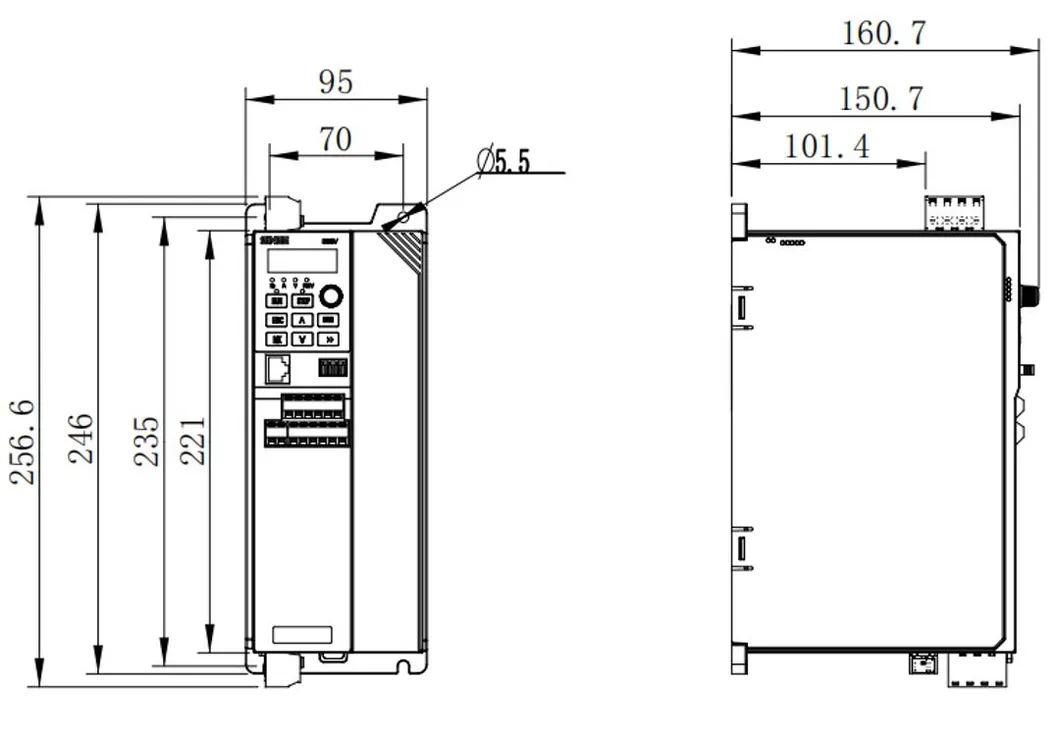

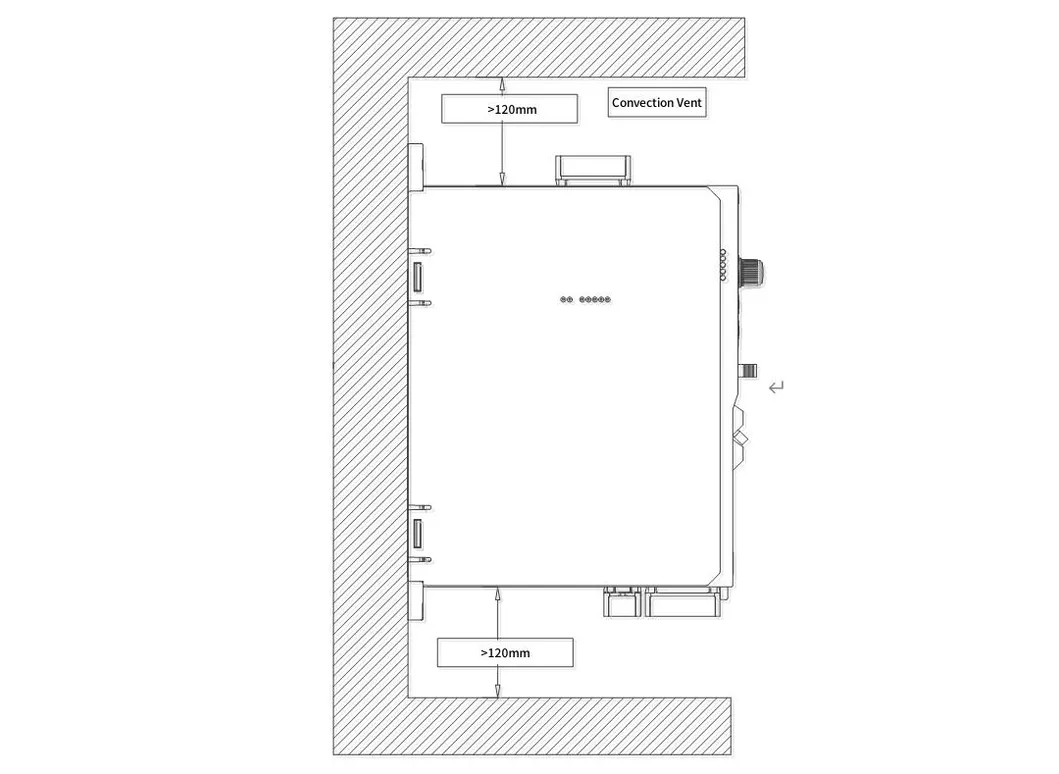

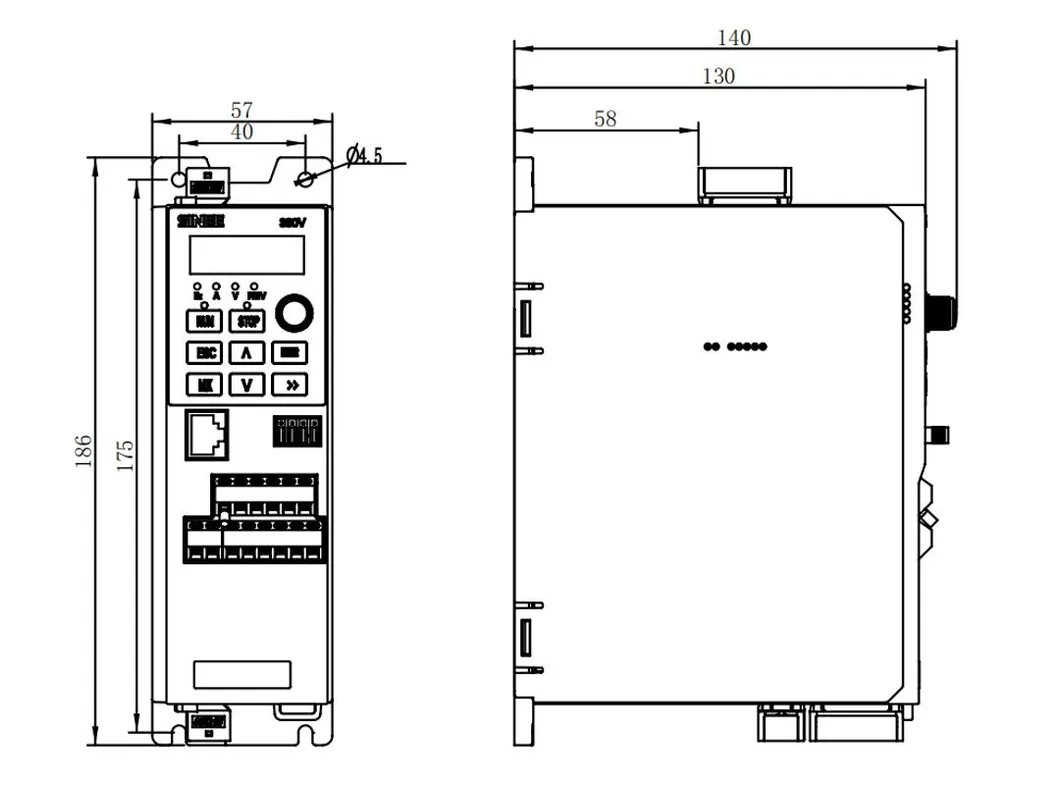

Dimensiones y Espacios de Instalación de la Serie EM700
