1 / 5

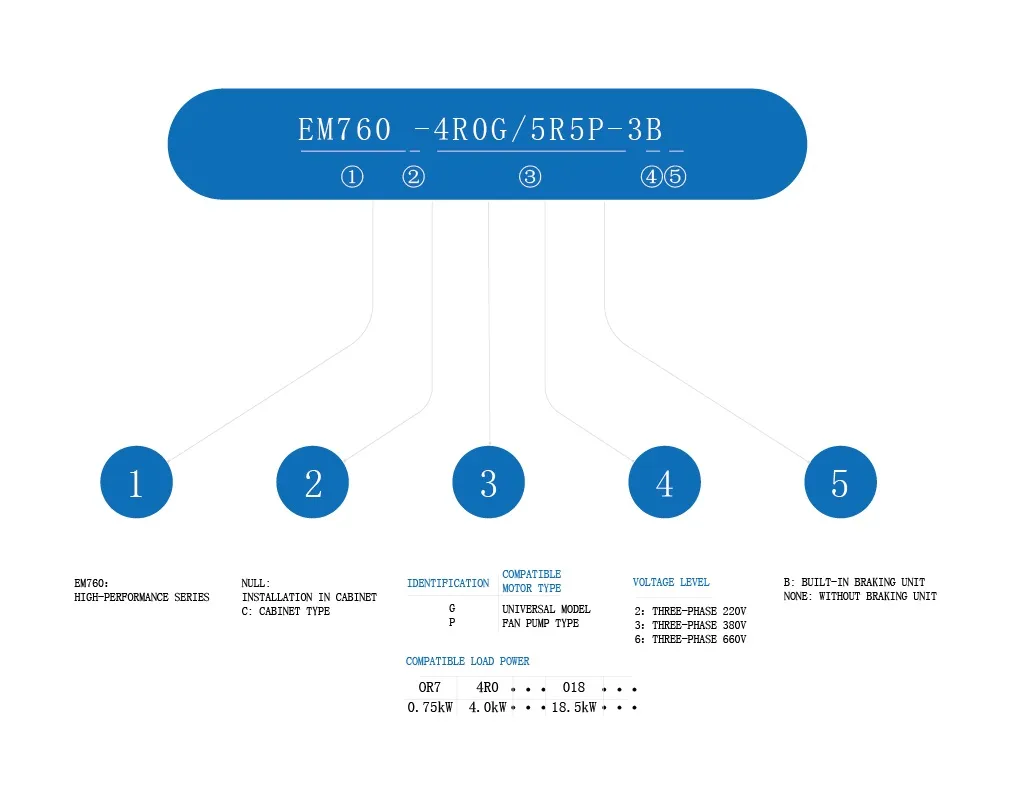

CA trifásica 340V-460V 0,75kW-710kW
660V-690V 18,5kW-800kW

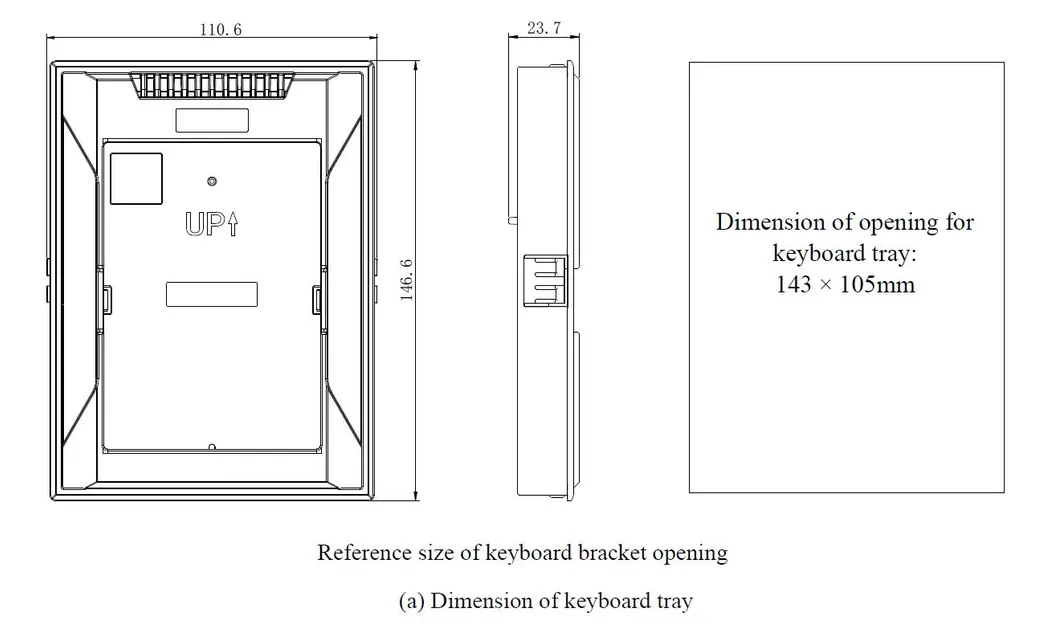

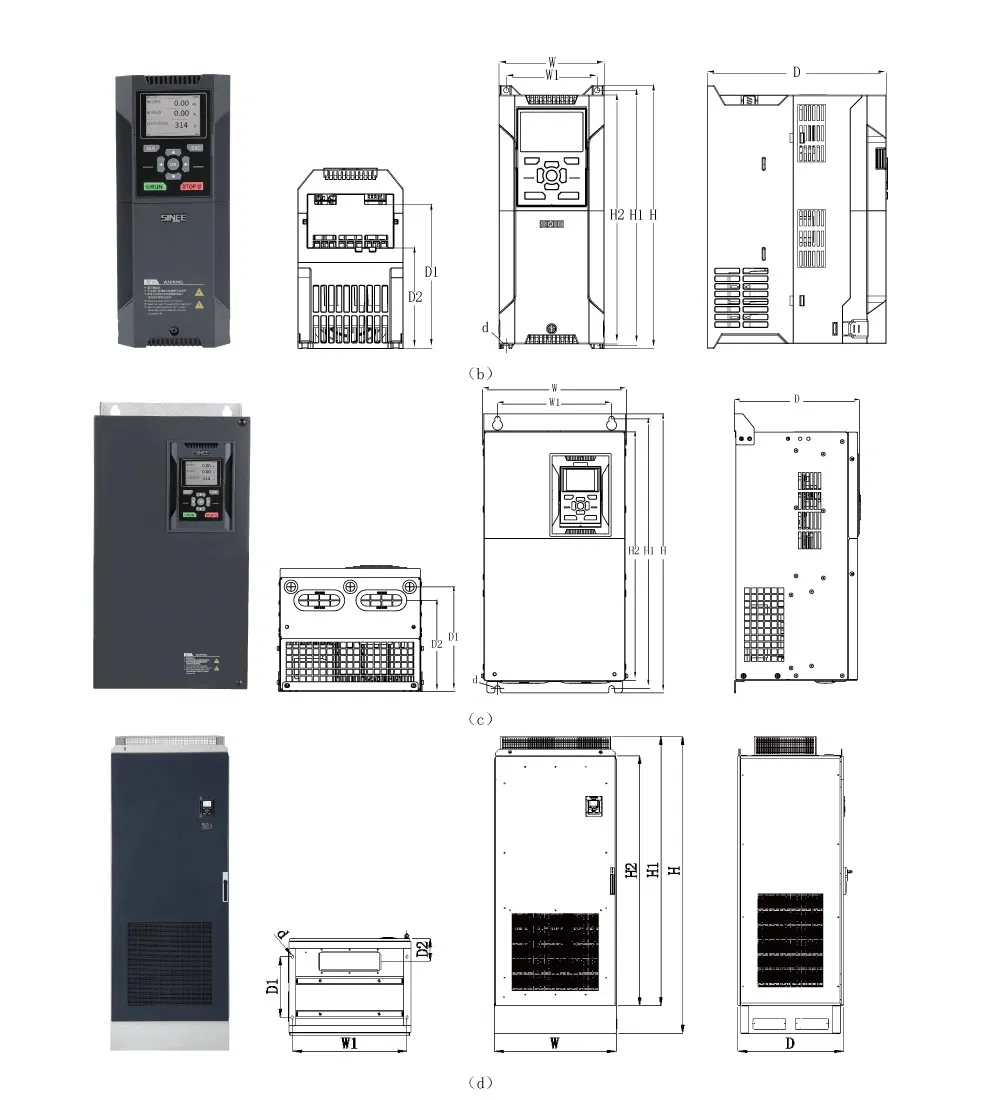

| Elemento | Especificación | |
|---|---|---|
| Fuente de alimentación | Tensión nominal de la fuente de alimentación | Trifásica 340V-10% a 460V+10% 50-60Hz ± 5%; desbalance de tensión: <3% |
| Salida | Tensión de salida máxima | La tensión de salida máxima es la misma que la tensión de alimentación de entrada. |
| Corriente de salida nominal | Salida continua de corriente nominal del 100% | |
| Corriente de sobrecarga máxima | Modelo G: 60s% corriente nominal para el modelo 120 P: 60s% corriente nominal para el 2kHz (150 portadora; por favor, reduce para las aerolíneas por encima de este nivel) | |
| Control básico | Modo de conducción | Control V/F (VVF); Control de vector sin sensor de velocidad (SVC) Control de vector del sensor de velocidad (FVC) |
| Modo de entrada | Entrada de frecuencia (velocidad), entrada de par | |
| Modo de control de arranque y parada | Teclado, terminal de control (control de dos líneas y control de tres líneas), comunicación | |
| Rango de control de frecuencia | 0,00~600,00Hz/0,0~3000,0Hz | |
| Resolución de frecuencia de entrada | Entrada digital: 0,01Hz Entrada analógica: 0,1% de la frecuencia máxima | |
| Gama de control de velocidad | 1:50 (VVF), 1:200 (SVC), 1:1000 (FVC) | |
| Precisión de control de velocidad | ±0,5% (VVF), ±0,2% (SVC), ±0,02% (FVC) | |
| Tiempo de aceleración y desaceleración | 0,01s~600,00s/0,1s~6000,0s/1s~60000s | |
| Características de tensión/frecuencia | Tensión de salida nominal 20%~100% ajustable, frecuencia de referencia 1Hz~600Hz/3000Hz ajustable | |
| Refuerzo de par | Curva de refuerzo de par fijo, cualquier curva V/F opcional | |
| Par de arranque | 150%/3Hz (VVF), 150%/0,25Hz (SVC), 180%/0Hz (FVC) | |
| Precisión de control de par | ±5% de par nominal (SVC), ±3% de par nominal (FVC) | |
| Ajuste automático de la tensión de salida | Cuando la tensión de entrada cambia, la tensión de salida se mantendrá prácticamente sin cambios. | |
| Límite de corriente automático | La corriente de salida se limita automáticamente para evitar los viajes frecuentes de sobrecorriente. | |
| Frenado de CC | Frecuencia de frenado: 0,01 a frecuencia máxima tiempo de frenado: 0~30s corriente de frenado: 0%~150% corriente nominal | |
| Fuente de entrada de señal | Comunicación, multivelocidad, analógica, pulso de alta velocidad, etc. | |
| Entrada y salida | Fuente de alimentación de referencia | 10,5V±0,5V/20mA |
| Alimentación de control del terminal | 24V/200mA | |
| Terminal de entrada digital | 7 (configuración estándar X1~X7) + 3 (tarjeta de extensión X8~X10)-canal digital multifunción entradas: X7 puede ser utilizado como un terminal de entrada de pulso de alta velocidad (F02,06 = 35/38/40); X1~X6 y X8~X10, total 9 terminales que pueden servir solamente como terminales de entrada digital normales | |
| Terminal de entrada analógica | 3 (configuración estándar AI1 ~ AI3) + 1 (tarjeta de extensión AI4)-canal de entrada analógica: 1-canal AI1: Soporte 0 ~ 10V o -10~ 10V, opcional para la selección utilizando el código de función F02,62; 2-canal AI2/AI3: Soporte 0 ~ 10V o 0~ 20mA o 4~ 20mA, opcional para la selección utilizando el código de función F02,63 y F02,64 es opcional; 1-canal AI4: Soporte 0 ~ 10V o -10~ 10V, opcional para la selección usando el código de función F02,65 | |
| Terminal de salida digital | 2 (estándar Y1/Y2) salidas multifuncionales de colector abierto + 2 (R1: EA/EB/EC y R2: RA/RB/RC) salidas multifuncionales de relé + 2 (tarjeta de extensión) (R3: RA3/RC3 y R4: RA4/RC4) salidas multifuncionales de relé corriente máxima de salida del colector: 50 mA; Capacidad de contacto de relé 250VAC/3A o 30VDC/1A, con EA-EC y RA-RC normalmente abiertos, EB-EC y RB-RC normalmente cerrados; RA3-RC3, RA4-RC4 normalmente abiertos | |
| Terminal de salida analógica | Terminales de salida analógica multifunción de 2 canales (M1/M2) para la salida 0~10V o 0~20mA o 4~20mA, opcionales para la selección utilizando los códigos de función F03,34 y F03,35 | |
| Panel de operaciones | Pantalla LCD | El tubo digital LCD muestra información relevante sobre el inversor. |
| Copia de parámetros | Los ajustes de parámetros del inversor se pueden cargar y descargar para una copia rápida de los parámetros. | |
| Protección | Función de protección | Cortocircuito, sobrecorriente, sobretensión, subtensión, pérdida de fase, sobrecarga, sobrecalentamiento, sobrevelocidad, pérdida de carga, fallo externo, etc. |
| Condiciones de uso | Ubicación | Interior, a una altitud inferior a 1 km, libre de polvo, gases corrosivos y luz solar directa |
| Entorno aplicable | -10ºC a +50ºC, disminución de potencia en un 5% por 1ºC, aumento por encima de 40ºC, 20% a 90% HR (sin condensación) | |
| Vibración | Menos de 0,5g | |
| Entorno de almacenamiento | -40ºC~+70ºC. | |
| Método de instalación | Armario de control eléctrico de suelo, montado en la pared, a través de la pared | |
| Nivel de protección | Nivel de protección | Estándar IP21/IP20 (retire la cubierta de plástico de la parte superior del plástico caso) |
| Método de enfriamiento | Método de enfriamiento | Refrigeración forzada por aire |

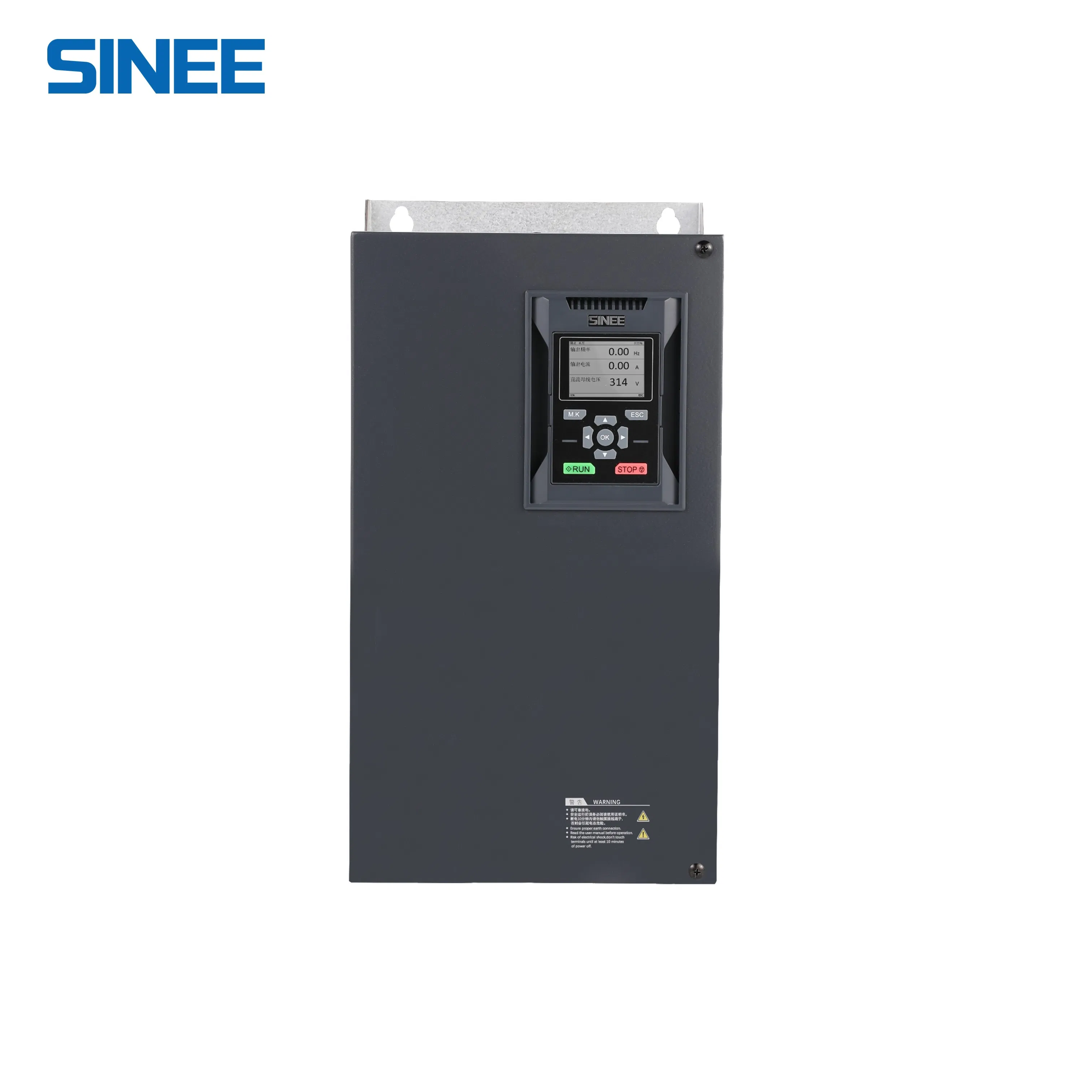

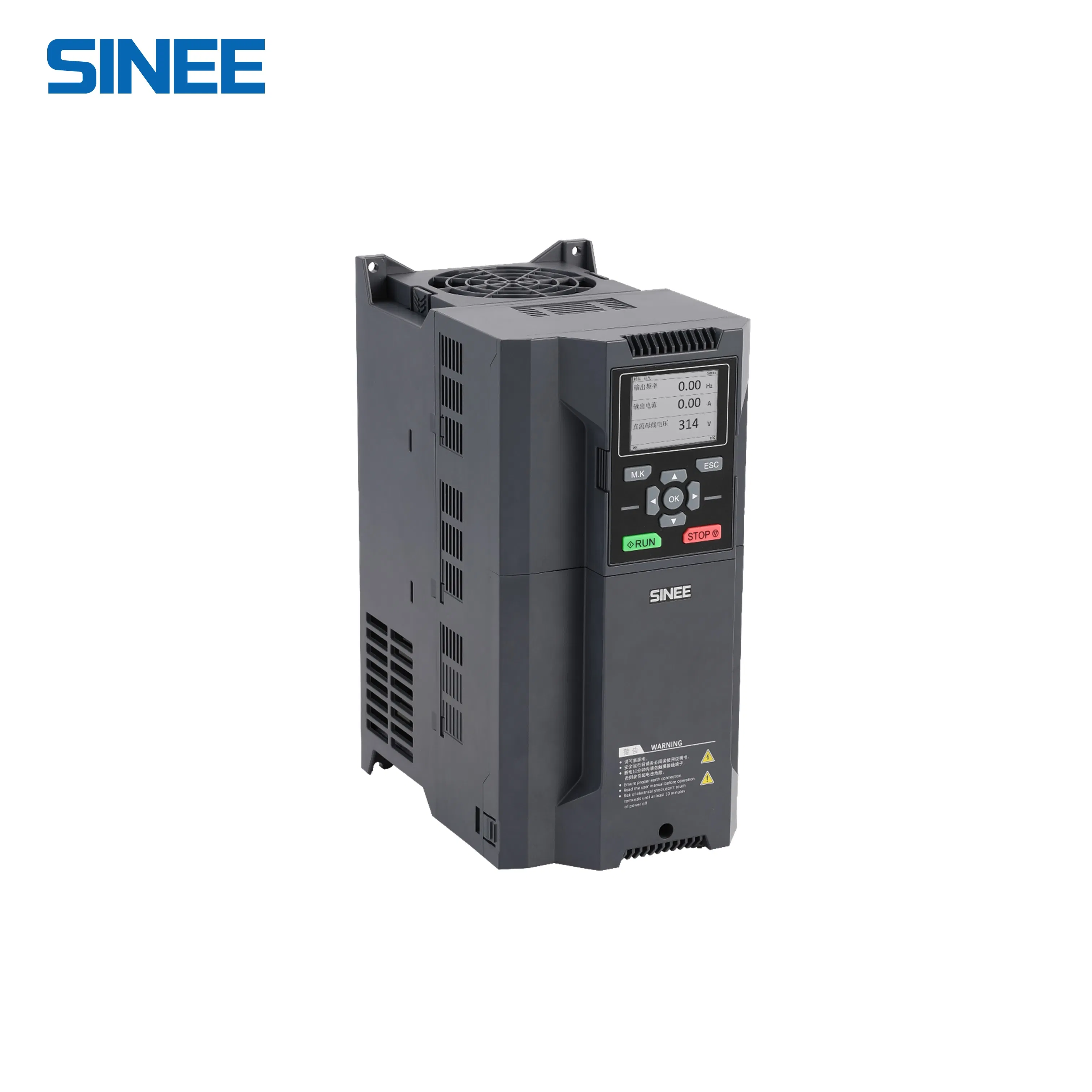

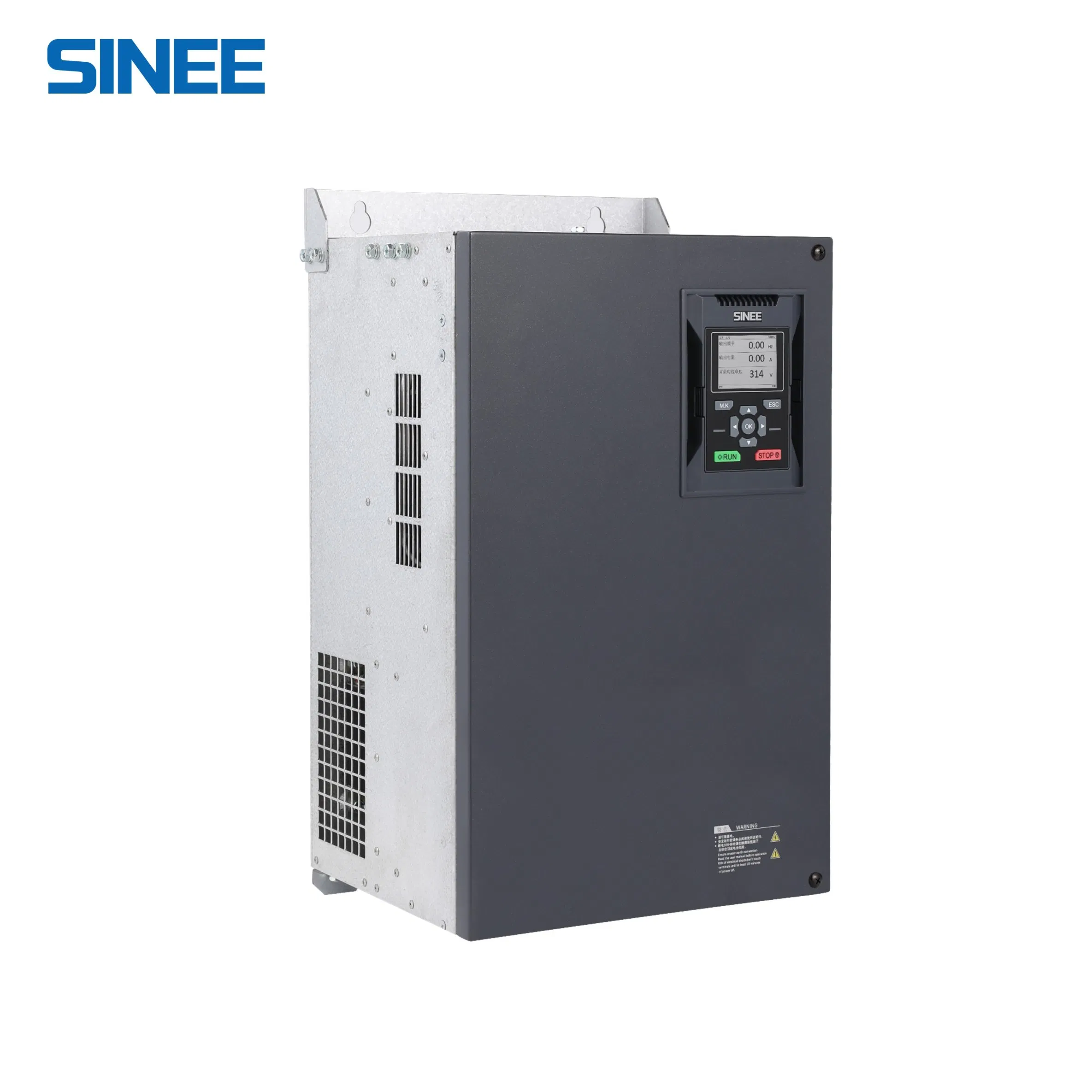

Admite de manera integrada motores asíncronos trifásicos de CA, motores síncronos de imanes permanentes y motores de reluctancia síncrona de imanes permanentes, además de motores de alta velocidad.
El equipo dispone de múltiples modos avanzados de control: Control V/F (VVF) mejorado, Control vectorial sin sensor de velocidad (SVC) y Control vectorial con sensor de velocidad (FVC).

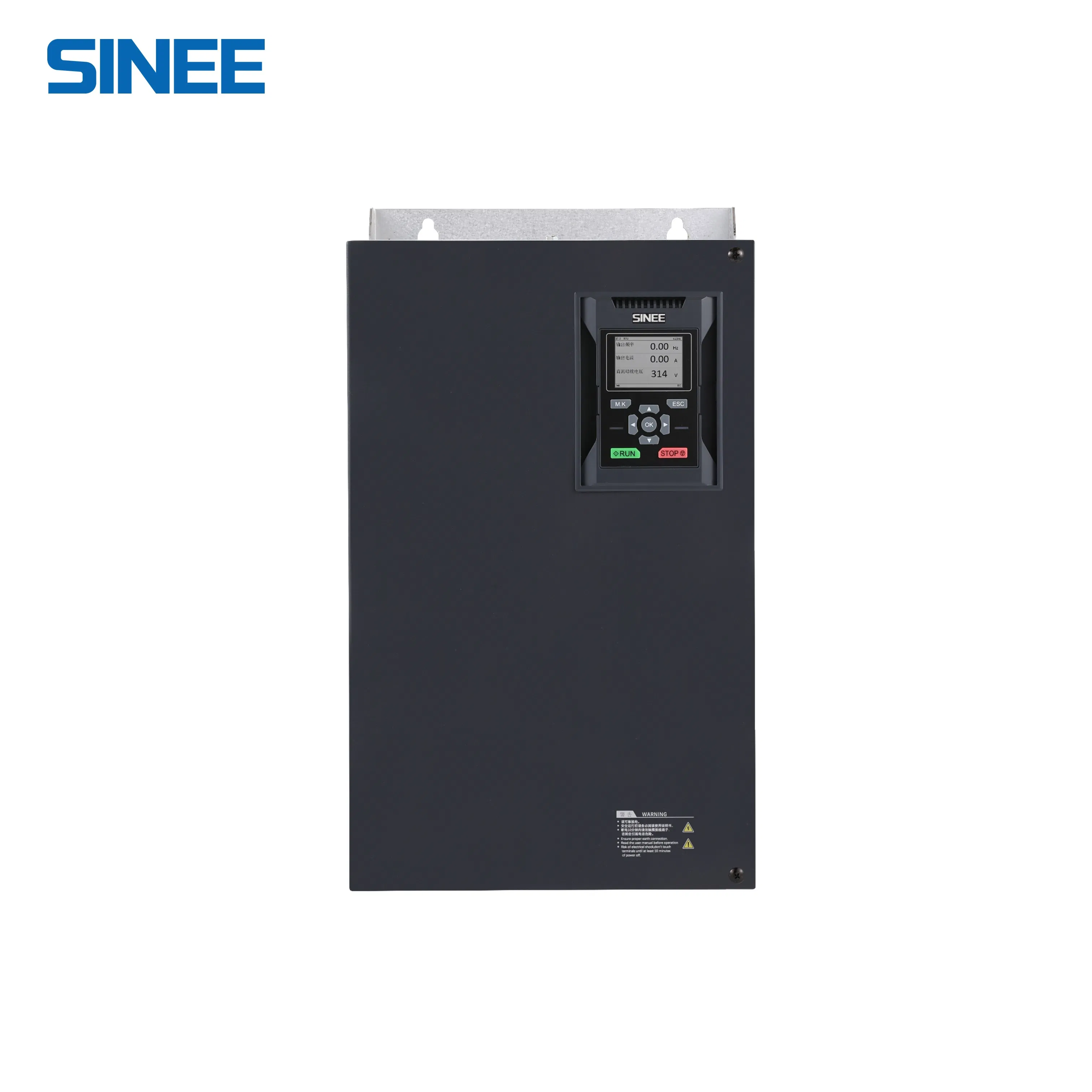

El reactor de CC integrado en la serie EM760 reduce eficazmente la distorsión armónica, modera el aumento de la corriente de entrada y aumenta el factor de potencia general del sistema.
Es compatible con tarjetas de expansión de bus industriales comunes, incluyendo PROFINET, CANopen y EtherCAT, facilitando la integración en diversos sistemas de automatización.
Cuenta con protección integral frente a cortocircuitos, sobrecorriente, sobretensión, subtensión, pérdida de fase, sobrecarga, sobrecalentamiento, sobrevelocidad y pérdida de carga.
Está diseñado para trabajar a temperaturas desde -10ºC hasta +50ºC (con reducción de potencia por encima de 40ºC) y soporta niveles de vibración inferiores a 0,5g.
