Arrancador suave de corriente alterna de bajo voltaje a prueba de explosiones y intrínsecamente seguro de múltiples bucles
1 / 4

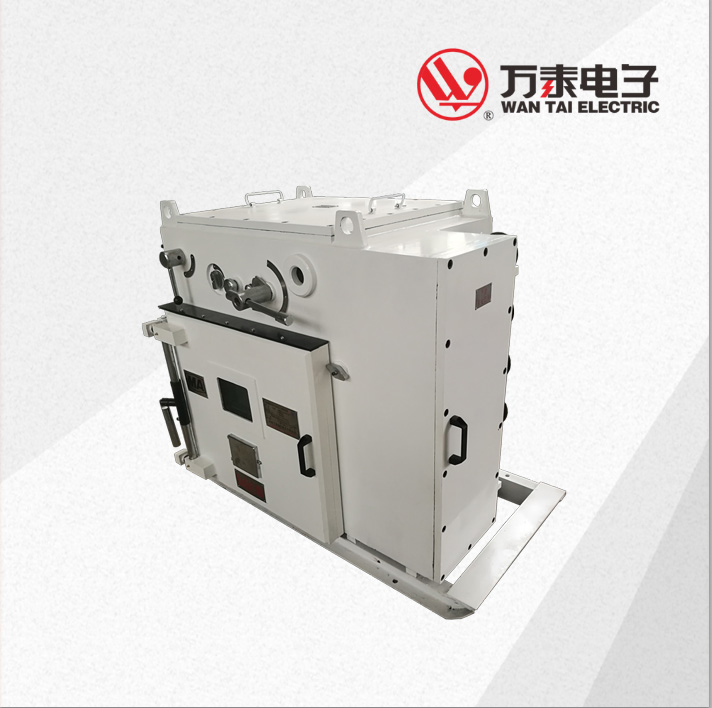

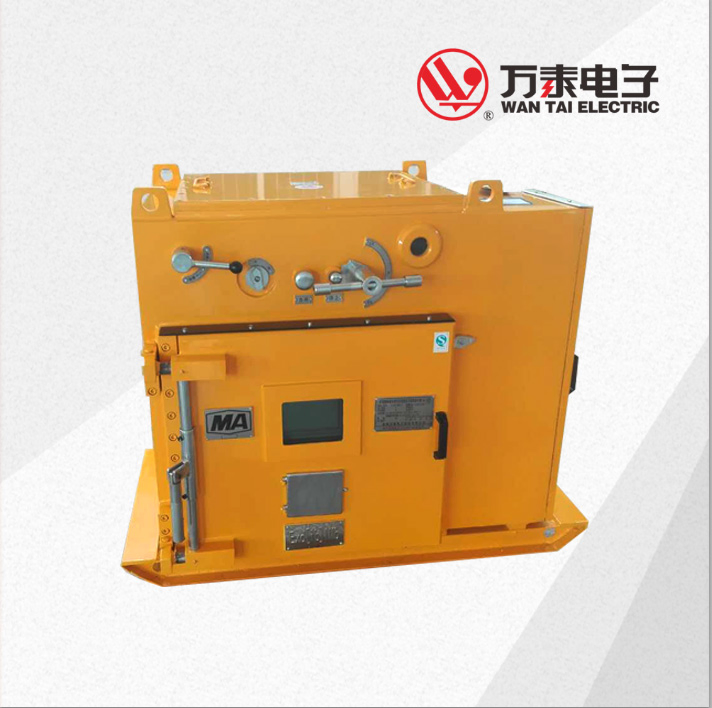

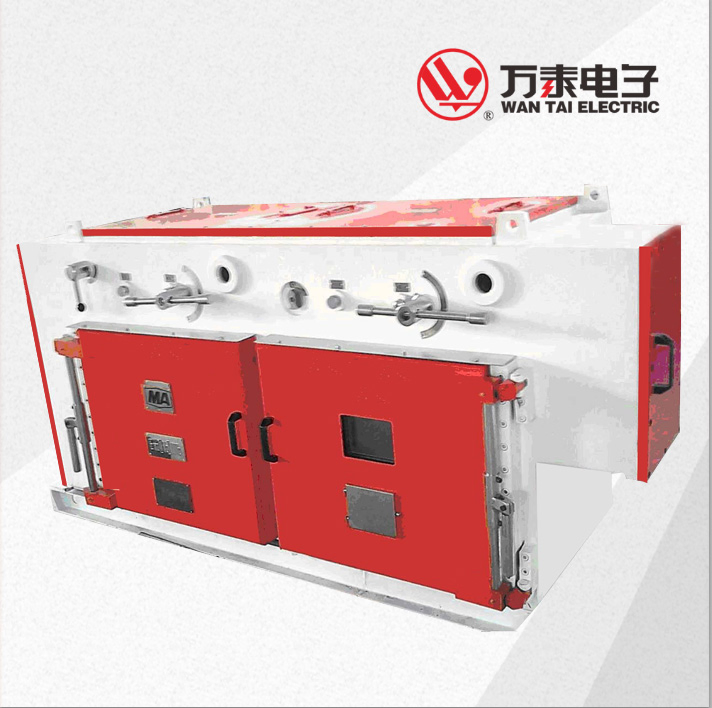

Arrancador suave de corriente alterna de bajo voltaje a prueba de explosiones y intrínsecamente seguro de múltiples bucles
QJR-1600/1140(660)-4 Bucle multi- la minería a prueba de explosión y baja tensión intrínsecamente seguro arrancador suave AC
Información Básica
No. de Modelo.QJR-1600/1140(660)-4
InstalaciónVertical
Alojamientohierro fundido
ex gradoexd [ib] i mb
grado de ipip54
Paquete de Transporteembalaje de exportación

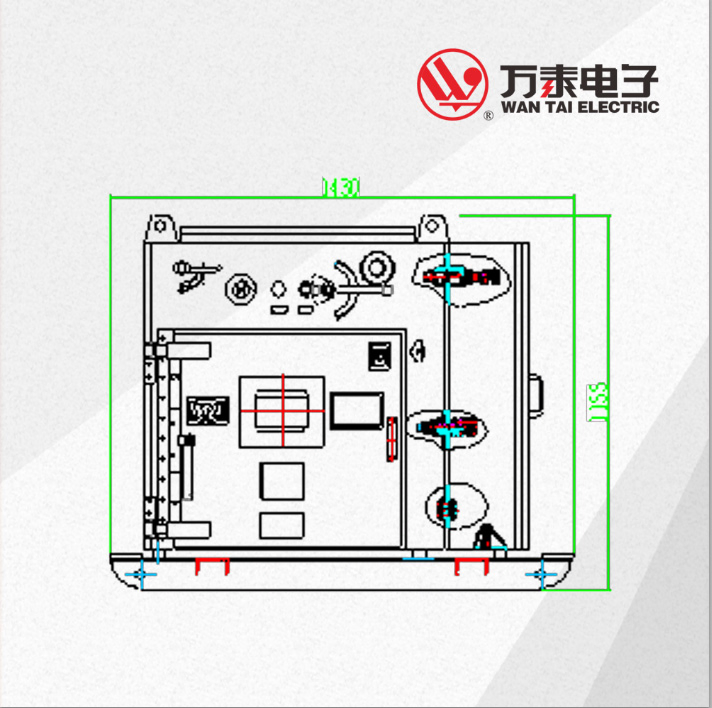

Especificaciónl*d*h: 2400*811*1155
Código del HS8537209000
Capacidad de Producción800 sets/año
Descripción de Producto
La minería a prueba de explosión y baja tensión intrínsecamente seguro AC arrancador suave (en lo sucesivo, el motor de arranque) es adecuado para la remoción de peligrosos explosivos que contiene el gas y polvo de carbón. En AC 50Hz, la tensión nominal AC1140V (660V) Sistema de alimentación, cuatro de jaula de ardilla trifásico con motores de corriente por debajo de 400 A se puede iniciar en muchas formas (como la limitación de corriente, tensión pendiente y power torque pendiente). El dispositivo de control PLC es el núcleo, y el chino de 7 pulgadas embedded equipo es utilizado como la interfaz de interacción humano-computador. El apoyo Profibus-DP, Ethernet industrial de la comunicación, puede lograr un control centralizado con el suelo del centro de control de la red.
Parámetros Técnicos
Parámetro
Valor de Medida
Unidad
Tensión de trabajo nominal
1140, 660
V
Corriente nominal de funcionamiento
1600
A
Frecuencia nominal de suministro de energía
50
HZ
Los parámetros de seguridad
U10: AC22V/DC15V, I10: AC123mA/DC45mA
Potencia máxima de motor controlado por cada unidad en la tensión nominal de 1140V
590kW
Modo de control
Cerca de control, ahora el control y control de la red
Tiempo de arranque suave
1 ~ 180 s
Ventajas Técnicas y Características Funcionales
1. El controlador de arranque suave adopta WTR-200 controlador, y el rendimiento de arranque suave es estable y fiable, y tiene la doble protección de arranque suave y hacia arriba.
2. Los parámetros de arranque se puede establecer de forma flexible de acuerdo a diferentes cargas, y la mejor curva actual y el control de par características pueden ser obtenidos.
3. La corriente de arranque puede ajustarse según la carga, el punto de partida la pérdida es reducido, el par óptimo se genera en la corriente mínima.
4. El circuito piloto del equipo es un circuito intrínsecamente seguro, que pueden prevenir eficazmente la aparición de arranque espontáneo accidente causado por cortocircuito o inmovilización de la línea de control.
5. PLC Siemens se utiliza como el núcleo de control, que puede fácilmente realizar el control centralizado de las redes y soporte de Profibus-DP, Ethernet industrial de la comunicación.
6. Incorpora la interfaz de interacción humano-computador puede mostrar las condiciones de funcionamiento de cada unidad, la corriente del motor, el voltaje de visualización en tiempo real y el fallo pantalla de estado, y tiene las funciones de registro de fallo de consulta, consulta de la curva de corriente, tensión y así sucesivamente.
7. Cada unidad tiene un circuito independiente de la unidad de vigilancia y protección, que no se ve afectado por cada uno de los demás, y sólo transmite datos e instrucciones para cada uno de los otros a través de la formación de la red de anillo de bus de campo con el superior de la unidad central PLC. El modelo de utilidad tiene la ventaja de alto grado de automatización, cómodo e intuitivo conversación hombre-máquina, un rendimiento estable, sensible, fiable protección de la acción y así sucesivamente.
8. Cada unidad del equipo adopta cajón tipo plug-in, que tiene buena capacidad de intercambio y la coherencia.
9. El funcionamiento del teclado, cómodo y hermoso.
Galería de Imágenes
Preguntas Frecuentes (FAQ)
¿Para qué entornos está diseñado el arrancador suave QJR-1600/1140(660)-4?
Está especialmente diseñado para entornos mineros con riesgo de explosión que contienen polvo de carbón y gases inflamables, cumpliendo con la certificación de seguridad intrínseca y a prueba de explosión (exd [ib] i mb).
¿Cuáles son los modos de arranque que admite este equipo?
El arrancador permite configurar el arranque de múltiples maneras, incluyendo la limitación de corriente, la pendiente de tensión y la pendiente de par de fuerza, adaptándose a diversas necesidades de carga.
¿Qué funciones de comunicación e integración de red ofrece?
Utiliza un PLC de Siemens como núcleo de control, ofreciendo soporte para comunicaciones de red industrial mediante Profibus-DP y Ethernet industrial para un control y monitoreo centralizado desde la superficie.
¿Qué tipo de mantenimiento o reemplazo permiten sus componentes?
Cada unidad dentro del equipo adopta un diseño enchufable tipo cajón ("plug-in"), lo cual facilita un alto grado de intercambiabilidad, consistencia y una rápida sustitución para tareas de mantenimiento.
¿Cómo garantiza la seguridad operativa contra fallos accidentales?
El circuito piloto del equipo cuenta con un diseño intrínsecamente seguro que previene accidentes de arranque espontáneo causados por cortocircuitos o bloqueos accidentales en la línea de control.
