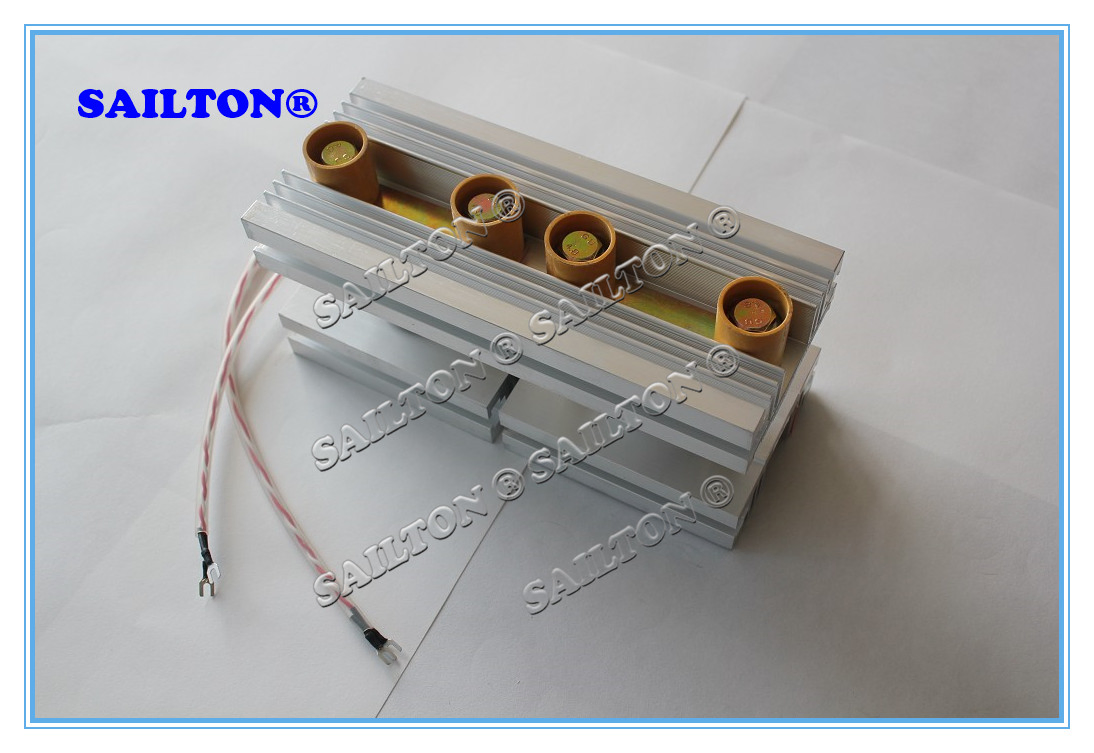

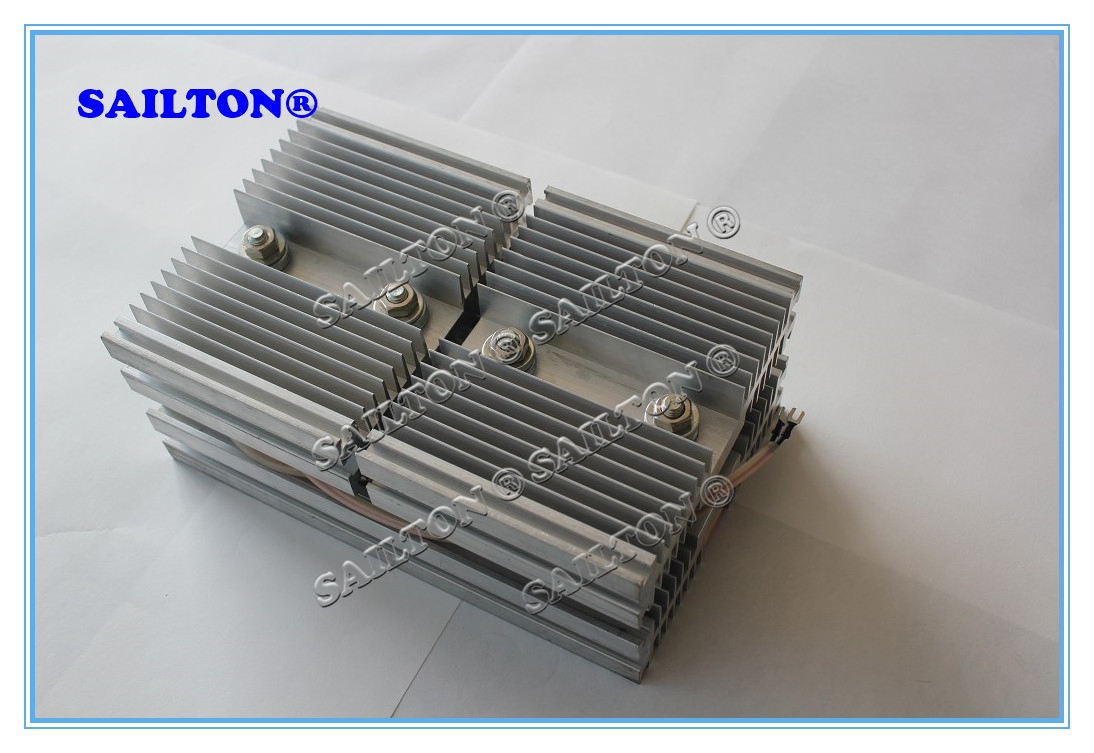

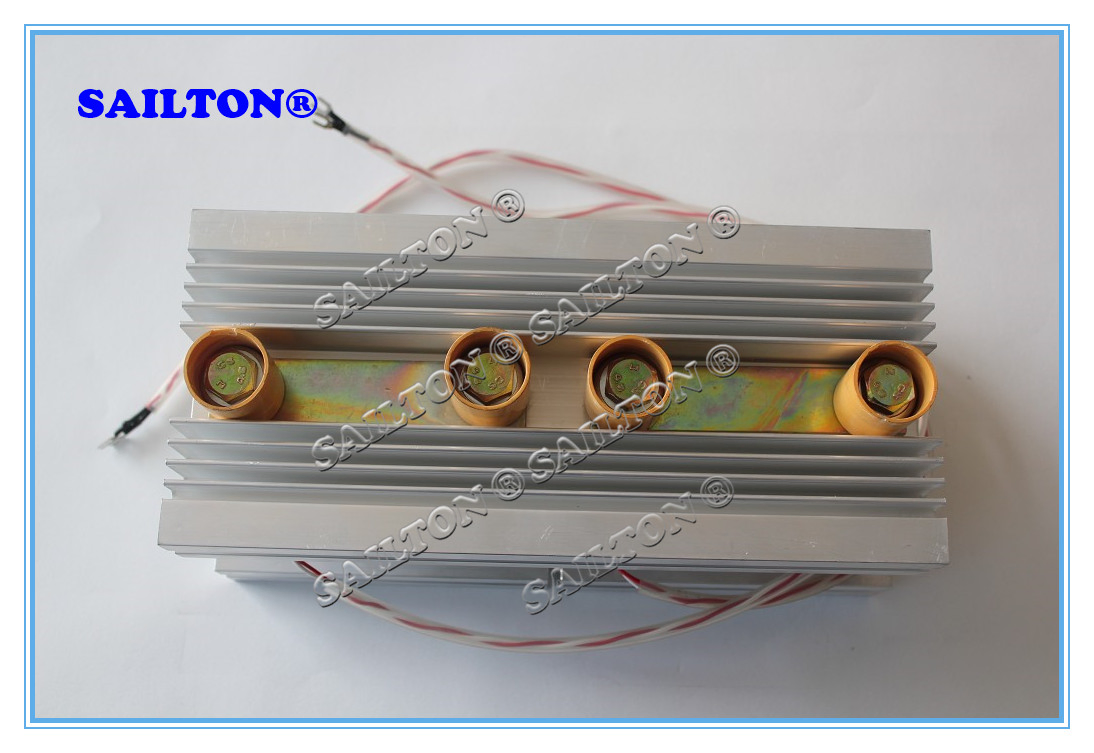

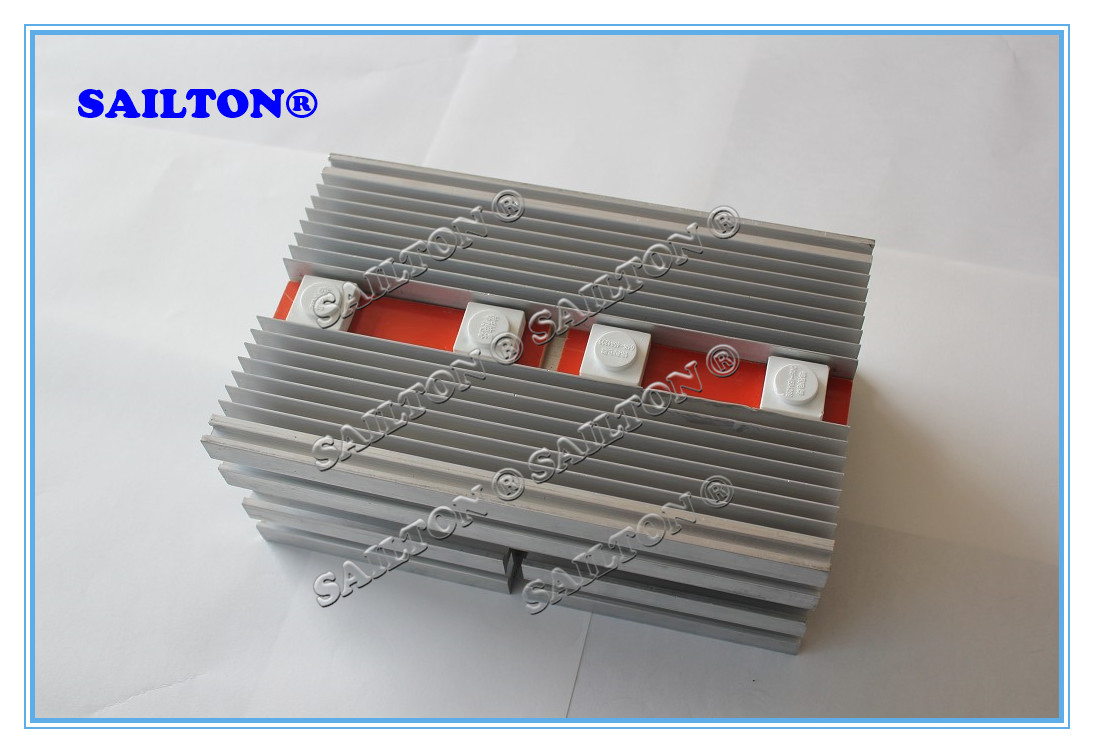

6500V Arrancador Suave de Perfil de Aluminio de Alta Tensión

1 / 5

6500V Arrancador Suave de Perfil de Aluminio de Alta Tensión

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

No. de Modelo.

SF2L-400-65

Tecnología

Circuitos Integrados

Material

Semiconductor Compuesto

Modelo

sf-700-65

Paquete

paquete de alojamiento

Procesamiento

circuito inversor

Tipo

Semiconductor Tipo N

Marca

marinero/sti

Transporte

caja de cartón

Especificación

100*36-240*106

Marca Comercial

marinero/sti

Origen

China

Código HS

8541300000

Capacidad

150000 pcs/año

Descripción de Producto

La pila de tiristor de alta tensión

Tiristor de alta tensión conjunto consta de dos anti-paralelo SCRs están presionados con una fuerza relativamente alto en los disipadores de calor que también sirven como contactos eléctricos a los terminales de tiristor.

Función

Tiristor componentes de alta tensión
La refrigeración natural o la refrigeración por aire con el disipador de calor
Prensa-pack de dispositivos de SCR.
Tensión inversa hasta 2500V-6500V de corriente de salida de hasta 300A-3000A

Aplicación

El arranque suave

Aplicación típica:

Arrancador suave de media tensión
El inversor/convertidor de voltaje medio
Las unidades de media tensión

Ref.	(AV).	VDSM	VDRM	ITSM.	VTO	RT.	RthJC	RthCH	F	Presentacion
	Tc = 70ºC	VRSM	VRRM	50HZ TVJM	TVJM	TVJM	RthJC	RthCH	F
	Un	V	V	Un	V	MΩ	ºC/W	ºC/W	KN
Hasta el V5200
KP400/45-52	400	4500-5200	4200-4600	5400	1.30	1.900	0,045	0.008	16	T9
KP800/45-52	800	4500-5500	4200-4600	12000	1.15	1.000	0.022	0.006	25	T11
KP1200/45-52	1200	4500-5200	4200-4600	19000	1.15	0,600	0.015	0.005	32	T13
KP1500/45-52	1500	4500-5200	4200-4600	25000	1.20	0,550	0,011	0.002	55	T15
KP2200/45-52	2200	4500-5200	4200-4600	45000	1.10	0.350	0.009	0.002	70	T16.
KP2800/45-52	2800	4500-5200	4200-4600	55000	1.05	0.250	0.007	0.002	90	T17
Hasta el V6500
KP300/55-65	350	5500-6500	4500-5600	4500	1.20	De 2600	0,045	0.008	16	T9
KP700/55-65	750	5500-6500	4500-5600	11000	1.20	1.100	0.022	0.005	25	T11
KP1000/55-65	1100	5500-6500	4500-5600	14300	1.18	0.800	0.015	0.004	32	T13
KP1200/55-65	1200	5500-6500	4500-5600	22000	1.15	0.700	0,011	0.002	55	T15
KP1800/55-65	1800	5500-6500	4500-5600	31000	1.25	0.500	0.009	0.002	70	T16.
KP2500/55-65	2500	5500-6500	4500-5600	43000	1.20	0.330	0.007	0.002	90	T17

TVJM =125ºC | Si necesita 35mm Nota Presentacion H Código | H: 35mm

Especial para la remoción de arranque suave: el rango de tensión 3600V-4500V

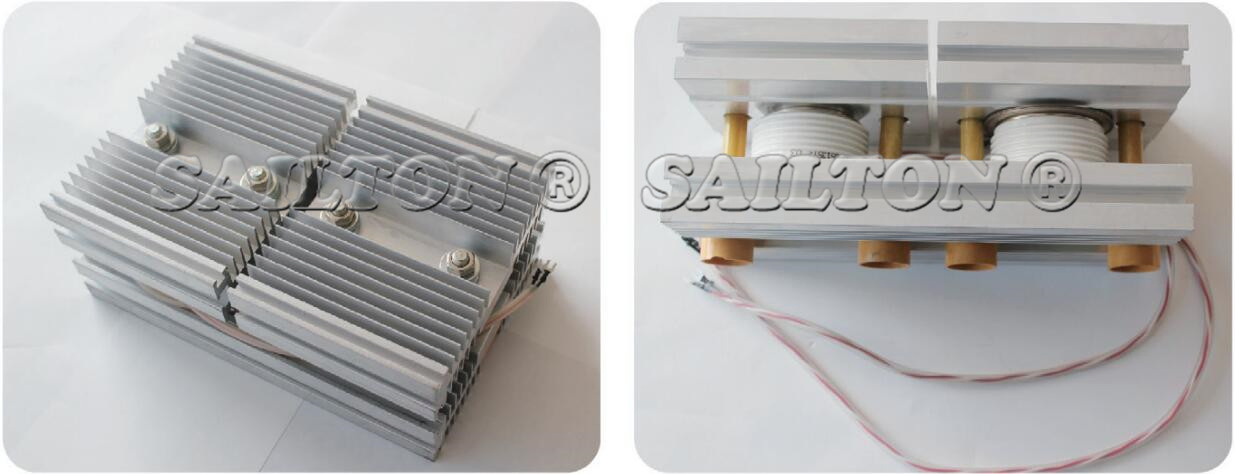

Arrancador suave de alta tensión tiristor SCR del montaje

Refrigerador de agua de alta tensión

Especial para el 6500V/SCR TIRISTOR

Función

Principalmente la solicitud de compensación de static var (SVC)

5STP 03X6500
5STP 08F6500
508G6500 STP

Coincide con nuestro código:
KP300 6500 | KP300D6500 | KP800 6500 | KP800D6500

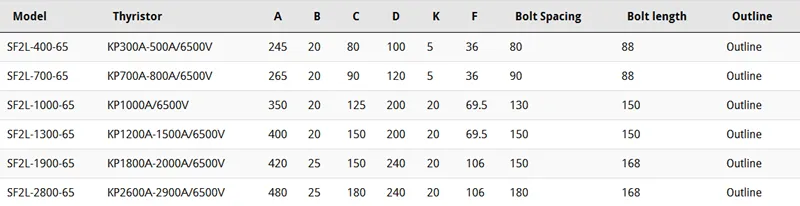

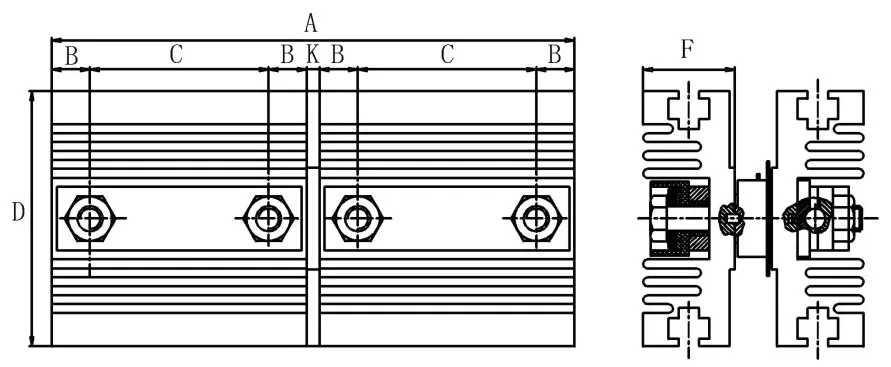

Dibujo Belowed es nuestro tamaño normal, podemos personalizar según las necesidades del cliente

Certificados

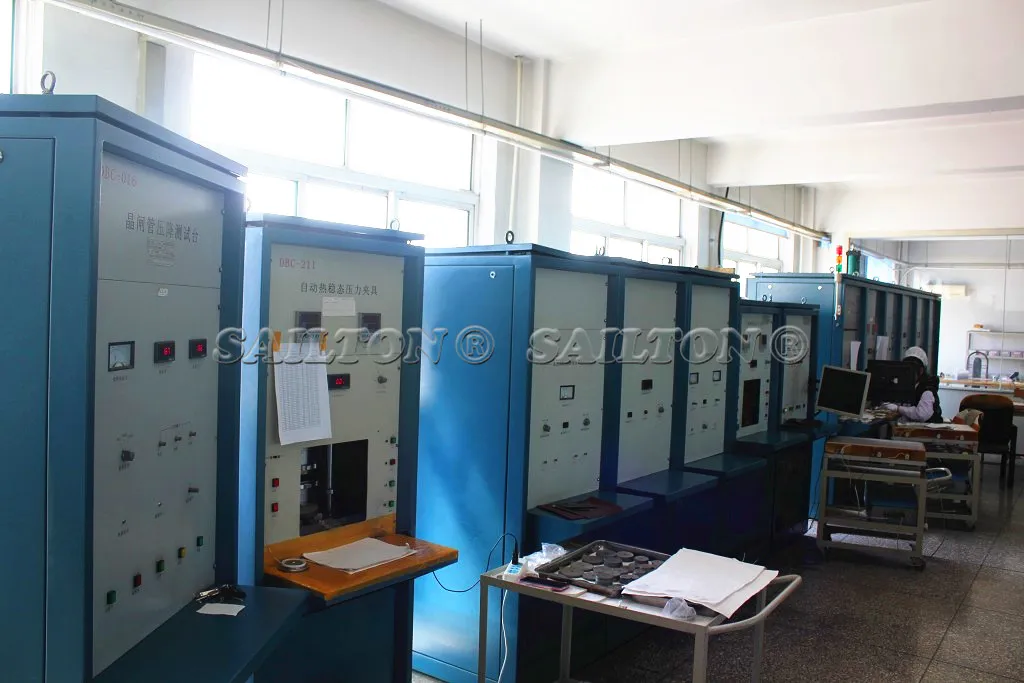

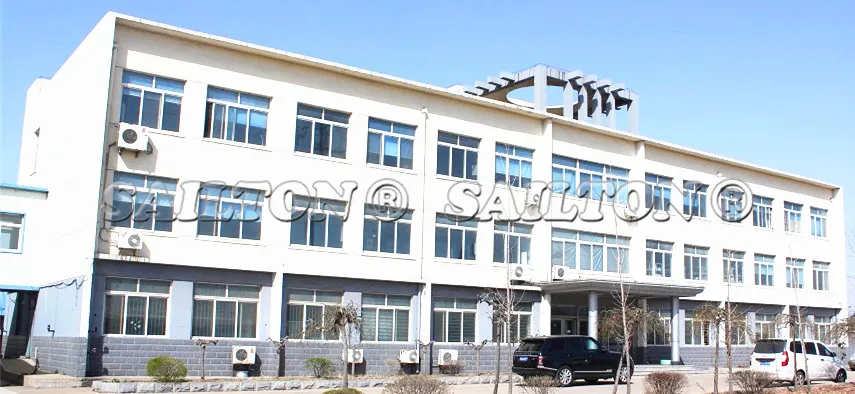

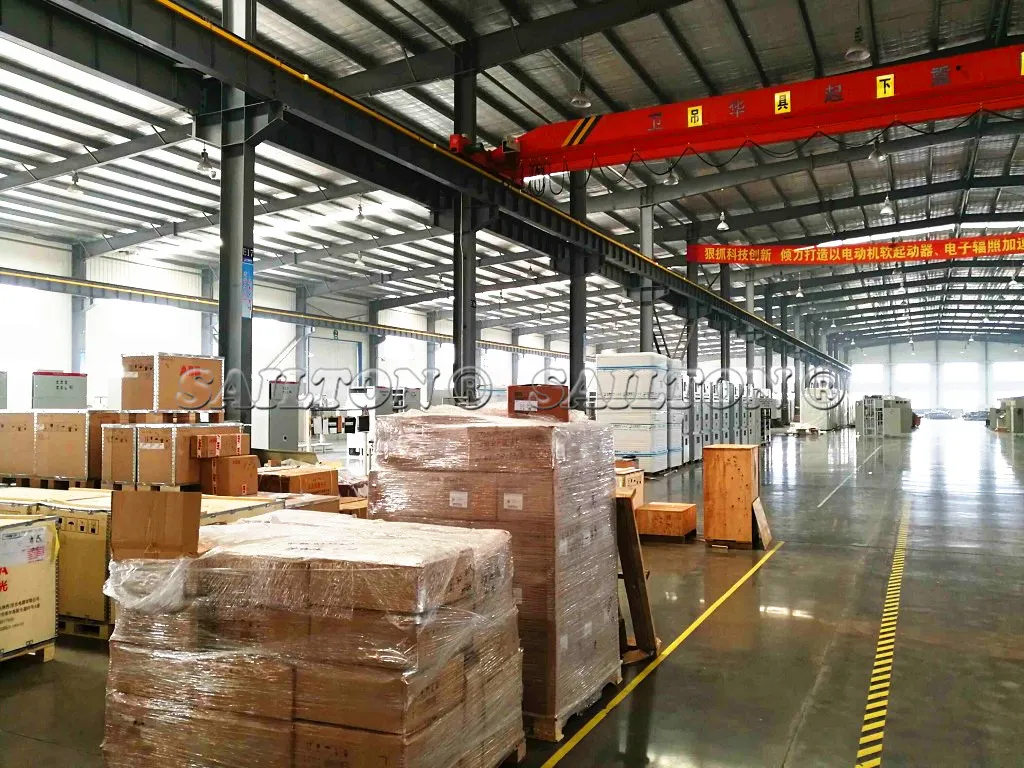

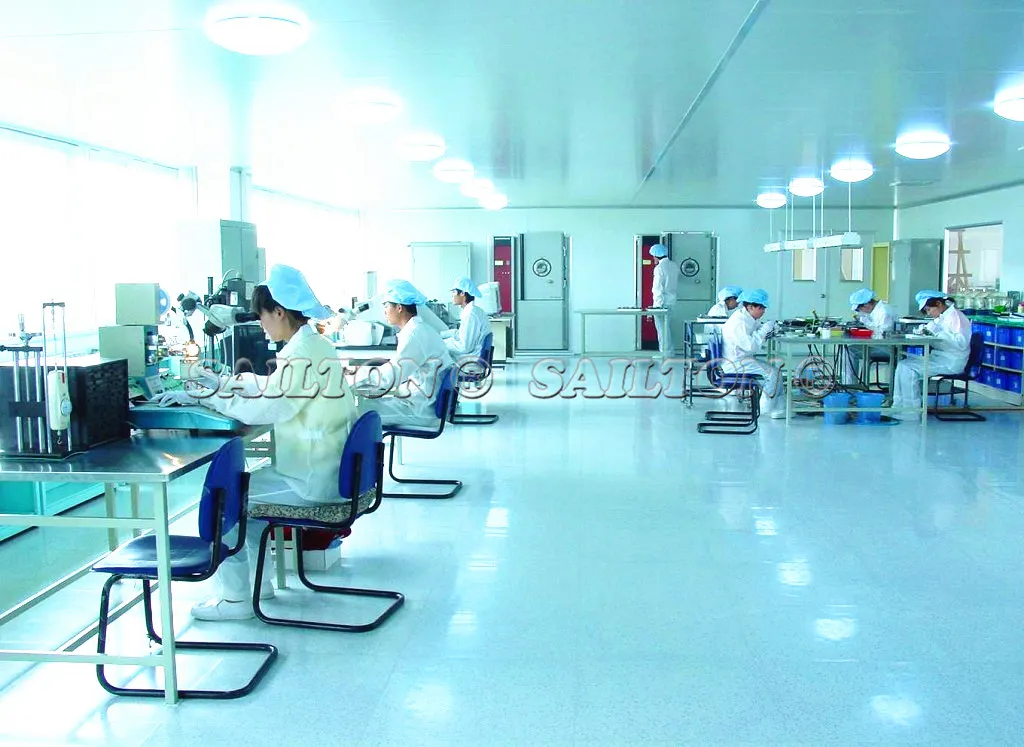

Entorno de fábrica mostrar

Preguntas Frecuentes (FAQ)

¿Qué es una pila de tiristores de alta tensión y cómo funciona?

Una pila de tiristores de alta tensión consta de dos SCR en antiparalelo prensados a alta fuerza sobre disipadores térmicos. Controla y regula potencias eléctricas elevadas con un encendido/apagado preciso.

¿Cuál es el rango de tensión y corriente que manejan estas unidades?

El rango de tensión inversa admitido abarca de los 2500V a los 6500V, con corrientes de salida nominales que van desde los 300A hasta los 3000A según el modelo.

¿Qué métodos de enfriamiento se utilizan en estos tiristores?

Se pueden enfriar mediante convección o refrigeración natural, aire forzado usando disipadores de calor de aluminio de alto perfil, o mediante bloques de refrigeración líquida (agua) para las aplicaciones más exigentes.

¿Qué aplicaciones industriales utilizan comúnmente estos componentes?

Se aplican de forma estándar en arrancadores suaves de media tensión, inversores de voltaje medio, variadores de frecuencia industrial y sistemas de compensación estática de potencia reactiva (SVC).

¿Se pueden fabricar soluciones a medida?

Sí, el diseño físico, los parámetros eléctricos de conmutación y las características físicas de los bloques de disipación de calor se pueden adaptar conforme a los requisitos técnicos específicos de cada cliente.
