📋 Información Básica
No. de Modelo
QJX3-18.5
Fase
3
Circuito principal Voltaje
380V
Circuito principal Régimen de corriente
9a~95a
Tipo
Arrancador estrella-triángulo
Lugar de origen
China
Nombre
Arrancador estrella-triángulo
Frecuencia
50hz/60hz
Garantía
18 meses
Número de modelo
qjx3-18,5
Color
Blanco
Rango de corriente
9-13A
Ue 220V
5,5kw
Ue 380V
11kw
Ue 660V
13kw
Paquete de Transporte
Embalaje estándar
Origen
China
Código del HS
8536490090
Capacidad de Producción
9999999 piezas por mes
⚙️ Descripción del Producto

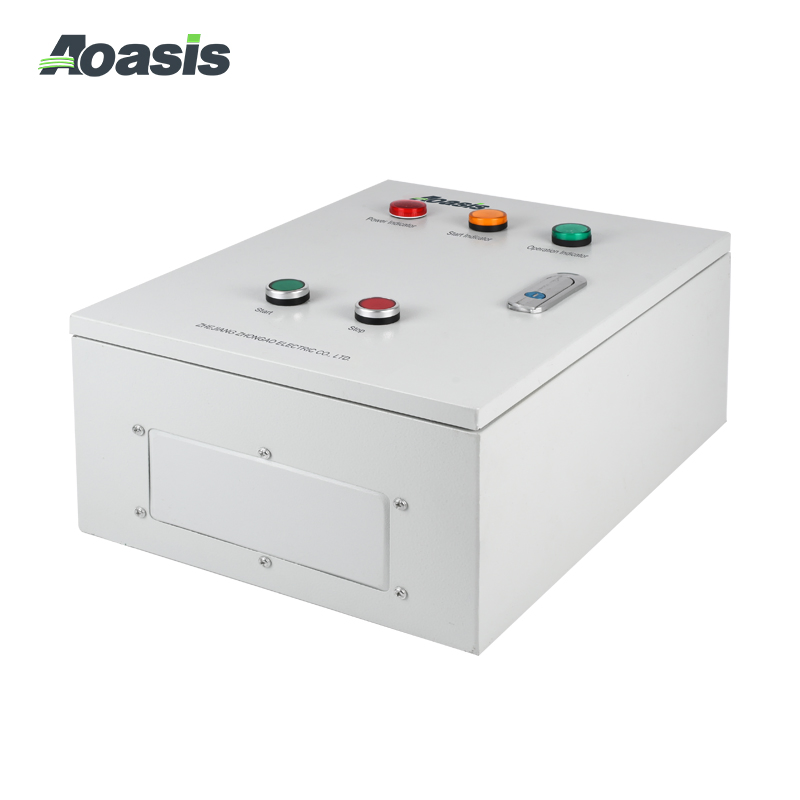

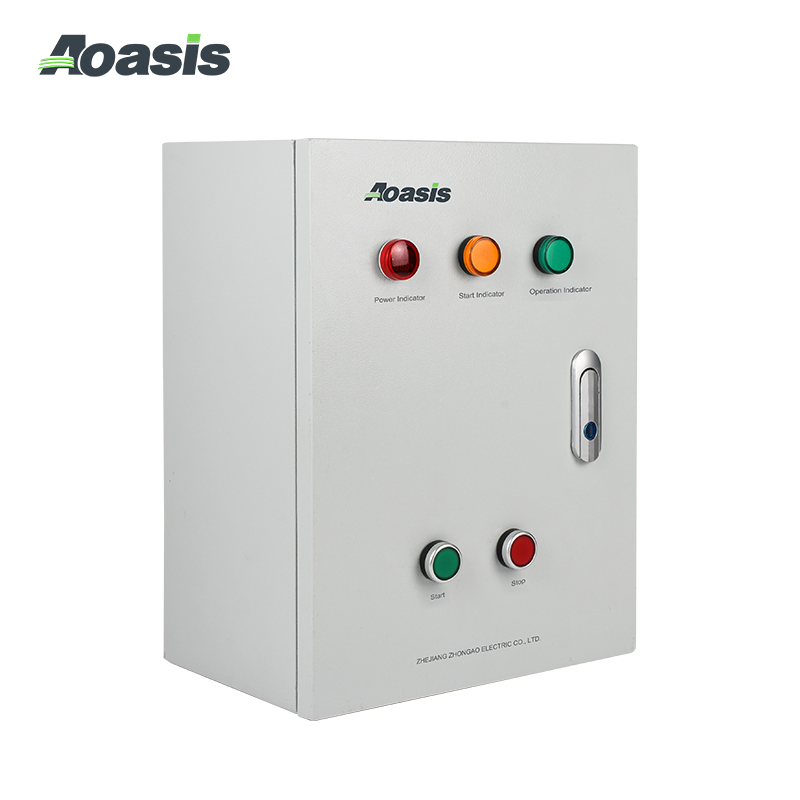

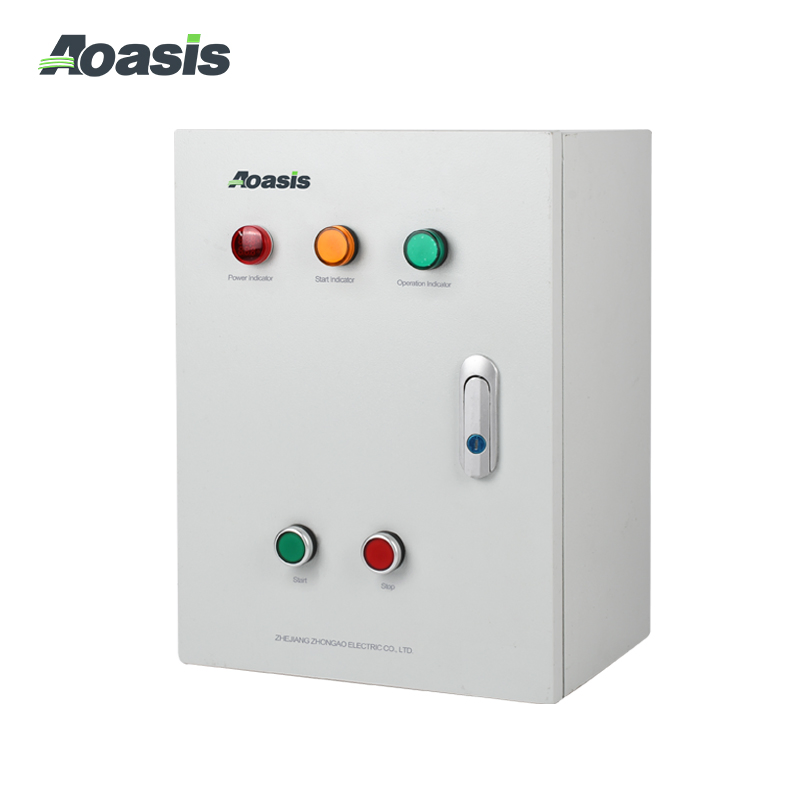

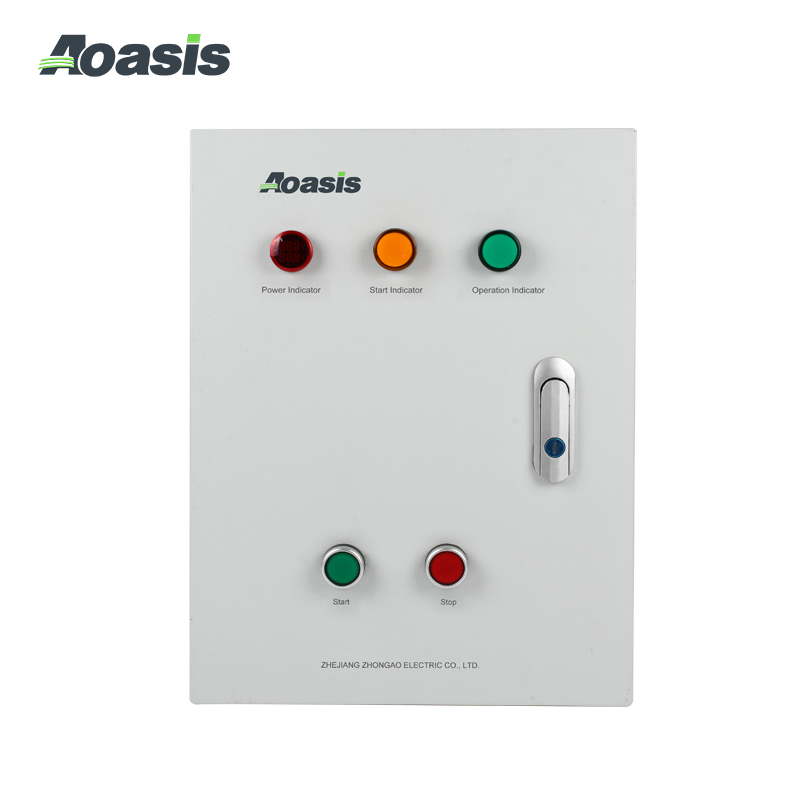

El cuadro de control de arranque Star-Delta QJX3 se aplica principalmente al circuito de tensión 380V, AC 50/60Hz. Se utiliza para controlar el motor de inducción de tipo "ardilla cerrada" de 3 fases con una potencia inferior a 45kW en el AC-3. El modo de arranque cambia automáticamente de "y" a "△". Puede proteger el motor de sobrecarga, fase abierta y cortocircuito. Se utiliza ampliamente en compresores, ventiladores, bombas de agua y otros equipos industriales.
⚠️ Condiciones normales de trabajo e instalación:
Temperatura: -5°C ~ +40°C, la temperatura media no supera los +35°C en 24 horas.
Altitud: No exceda los 2000m.
Aire acondicionado: La humedad relativa atmosférica no puede exceder el 50% a una temperatura ambiente de +40ºC, y la humedad relativa más alta puede ser permitida a temperaturas más bajas. Por ejemplo, cuando el grado del aire ambiente es 20ºC, la humedad relativa puede alcanzar el 90%. Debido al fenómeno ocasional de condensación del producto debido a los cambios de temperatura, el usuario debe tomar medidas de protección especiales.
Grado de contaminación: Grado 3.
Categoría de instalación: Clase III.
Condición de montaje: La inclinación entre el plano de montaje y el plano vertical no deberá superar ±5°.
Choque de impacto: El producto se instalará y operará en un lugar sin sacudidas, impactos y vibraciones evidentes.
📊 Selección de Productos - Lista de Componentes (1)
| Símbolos Eléctricos |
Nombre |
Modelo QJX3-11 |
Cantidad |
Modelo QJX3-15 |
Cantidad |
Modelo QJX3-18.5 |
Cantidad |
Modelo QJX3-22 |
Cantidad |
| QF |
Disyuntor mini |
AON-63 3P/D63A |
1 |
AON-63 3P/D63A |
1 |
AON-63 3P/D63A |
1 |
AOM-125 3P/D100A |
1 |
| KM1 |
Contactor de CA |
CJX2-2510 25A 380V |
1 |
CJX2-2510 25A 380V |
1 |
CJX2-3210 32A 380V |
1 |
CJX2-4011 40A 380V |
1 |
| KM2 |
Contactor de CA |
CJX2-2501 25A 380V |
1 |
CJX2-2501 25A 380V |
1 |
CJX2-3201 32A 380V |
1 |
CJX2-4011 40A 380V |
1 |
| KM3 |
Contactor de CA |
CJX2-1210 12A 380V |
1 |
CJX2-1810 18A 380V |
1 |
CJX2-2510 25A 380V |
1 |
CJX2-3210 32A 380V |
1 |
| FM |
Protector del motor |
JD-5/80 1-80A 380V |
1 |
JD-5/80 1-80A 380V |
1 |
JD-5/80 1-80A 380V |
1 |
JD-5/80 1-80A 380V |
1 |
| KT |
Relé de tiempo |
ST3P A-B 0~60s 380V |
1 |
ST3P A-B 0~60s 380V |
1 |
ST3P A-B 0~60s 380V |
1 |
ST3P A-B 0~60s 380V |
1 |
| FU |
Fusible (Opcional) |
RT18-32 6A |
1 |
RT18-32 6A |
1 |
RT18-32 6A |
1 |
RT18-32 6A |
1 |
| HL1 |
Voltio-amperímetro |
--- |
1 |
--- |
1 |
--- |
1 |
--- |
1 |
| HL2 |
Indicador de arranque |
AD16-22 380V (Amarillo claro) |
1 |
AD16-22 380V (Amarillo claro) |
1 |
AD16-22 380V (Amarillo claro) |
1 |
AD16-22 380V (Amarillo claro) |
1 |
| HL3 |
Indicador funcionamiento |
AD16-22 380V (Verde) |
1 |
AD16-22 380V (Verde) |
1 |
AD16-22 380V (Verde) |
1 |
AD16-22 380V (Verde) |
1 |
| SB1 |
Botón Inicio (Verde) |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
| SB2 |
Botón Parada (Rojo) |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
| Ajuste de retardo |
11 |
11 |
15 |
15 |
📊 Selección de Productos - Lista de Componentes (2)
| Símbolos Eléctricos |
Nombre |
Modelo QJX3-30 |
Cantidad |
Modelo QJX3-37 |
Cantidad |
Modelo QJX3-45 |
Cantidad |
| QF |
Disyuntor |
AOM-125 3P/D100A |
1 |
AOM-125 3P/D125A |
1 |
AOM-125 3P/D125A |
1 |
| KM1 |
Contactor de CA |
CJX2-5011 50A 380V |
1 |
CJX2-6511 65A 380V |
1 |
CJX2-9511 95A 380V |
1 |
| KM2 |
Contactor de CA |
CJX2-5011 50A 380V |
1 |
CJX2-6511 65A 380V |
1 |
CJX2-9511 95A 380V |
1 |
| KM3 |
Contactor de CA |
CJX2-4011 40A 380V |
1 |
CJX2-5011 50A 380V |
1 |
CJX2-6511 65A 380V |
1 |
| FM |
Protector del motor |
JD-5/80 1-80A 380V |
1 |
JD-5/80 1-80A 380V |
1 |
JD-5/200 80-200A 380V |
1 |
| KT |
Relé de tiempo |
ST3P A-B 0~60s 380V |
1 |
ST3P A-B 0~60s 380V |
1 |
ST3P A-B 0~60s 380V |
1 |
| FU |
Fusible (Opcional) |
RT18-32 6A |
1 |
RT18-32 6A |
1 |
RT18-32 6A |
1 |
| HL1 |
Voltio-amperímetro |
--- |
1 |
--- |
1 |
--- |
1 |
| HL2 |
Indicador de arranque |
AD16-22 380V (Amarillo claro) |
1 |
AD16-22 380V (Amarillo claro) |
1 |
AD16-22 380V (Amarillo claro) |
1 |
| HL3 |
Indicador funcionamiento |
AD16-22 380V (Verde) |
1 |
AD16-22 380V (Verde) |
1 |
AD16-22 380V (Verde) |
1 |
| SB1 |
Botón Inicio (Verde) |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
| SB2 |
Botón Parada (Rojo) |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
LA38-11 380V |
1 |
| Ajuste de retardo |
15 |
20 |
20 |
Nota: Los componentes se pueden personalizar según los requisitos del cliente.
📏 Dimensiones Externas (mm)
| Modelo |
A |
B |
C |
| QJX3-11 |
400 |
300 |
200 |
| QJX3-15 |
400 |
300 |
200 |
| QJX3-18.5 |
400 |
300 |
200 |
| QJX3-22 |
600 |
400 |
200 |
| QJX3-30 |
600 |
400 |
200 |
| QJX3-37 |
600 |
400 |
200 |
| QJX3-45 |
800 |
600 |
250 |
La carga inductiva generará una tensión de entrada EMF en el montaje en el que se conecta la alimentación. El valor máximo de esta tensión es mucho mayor que la tensión que la fuente de alimentación de CA de carga puede soportar, por lo que es fácil causar la sobrecarga instantánea del armario de arranque estrella-triángulo, afectando su vida útil.
Por lo tanto, es necesario ampliar una marcha al seleccionar el armario de arranque estrella-triángulo. Por ejemplo, un motor de 15kW necesita un armario de arranque estrella-triángulo de 18.5kW, y un motor de 18.5kW requiere un armario de arranque estrella-triángulo de 22kW.
📂 Catálogo de Productos
🏢 Perfil de la Empresa
💬 Preguntas Frecuentes (FAQ)
¿Cuál es el plazo de pago para los pedidos?
Aceptamos transferencias bancarias mediante TT, requiriendo un 30% de depósito inicial y el 70% restante antes de realizar el envío.
¿Cómo se calcula el plazo de entrega estimado?
El plazo varía dependiendo del tipo de producto y la cantidad total. Generalmente, suele tomar de 3 a 15 días hábiles. Si la cantidad solicitada es sumamente grande, se negociará el tiempo de entrega de común acuerdo.
¿Cómo es el estándar de embalaje para los arrancadores?
Por lo general, empleamos cajas de cartón estándar para exportación, pero con gusto podemos adaptarnos y empacar la mercancía según sus requisitos particulares de protección.
¿Es posible solicitar el Formulario A o el Certificado de Origen (C/O)?
Sí, no hay ningún inconveniente. Preparamos toda la documentación correspondiente y gestionamos la solicitud oficial ante el departamento de asuntos exteriores u otra oficina gubernamental pertinente.
¿Aceptan la personalización de productos con nuestra marca (OEM)?
Sí, ofrecemos soporte completo para proyectos OEM de marca propia. Requerimos para ello cumplir con una cantidad mínima de pedido viable para su personalización.
¿Se pueden configurar o modificar los componentes internos de los armarios de arranque?
Sí, todos los disyuntores, contactores, relés de tiempo y protectores del motor se pueden personalizar e integrar en el armario según las demandas de voltaje y potencia específicas de su aplicación.
