1019 MCX01 Armario de Arranque de Voltaje Reducido de Serie

Descripción de Producto

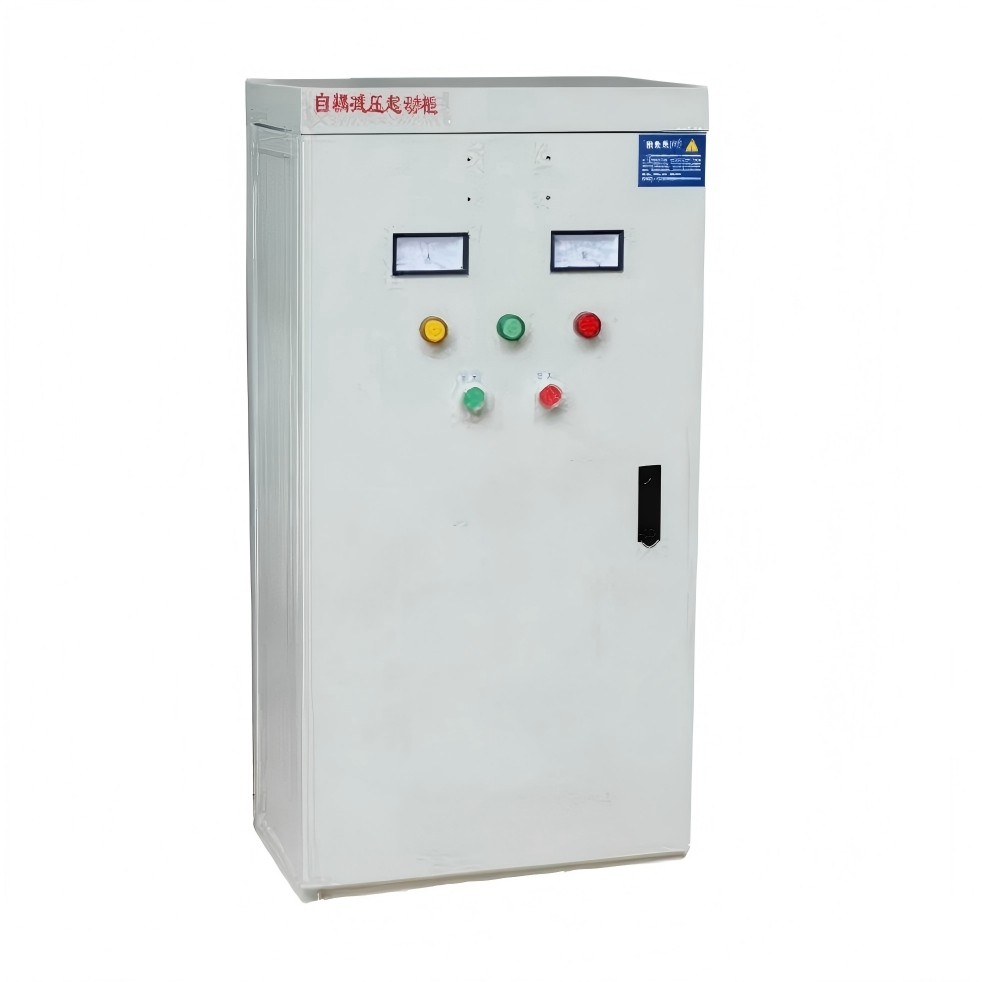

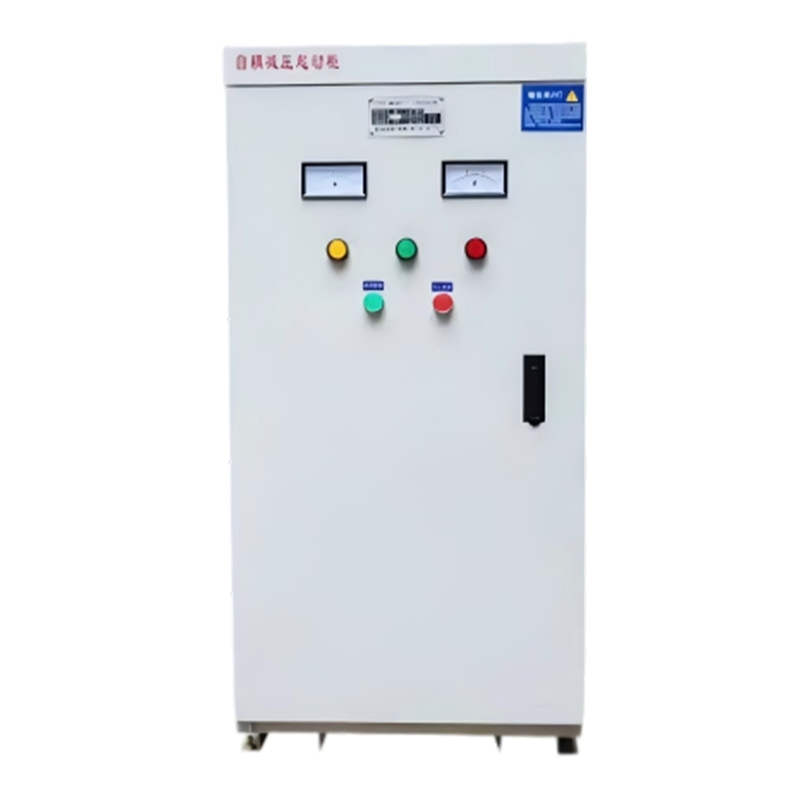

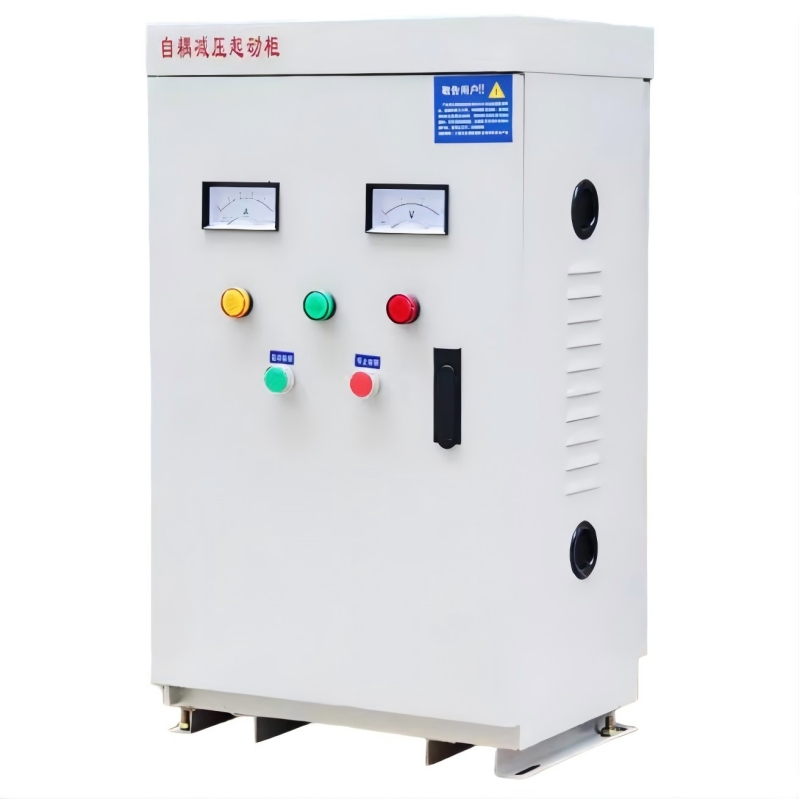

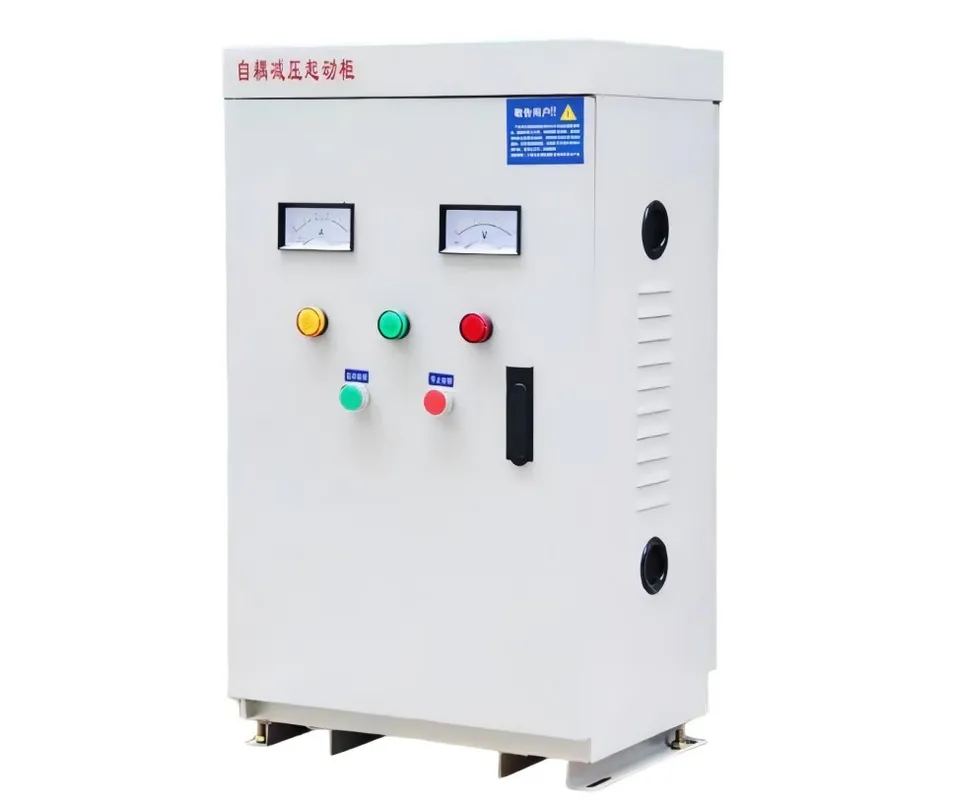

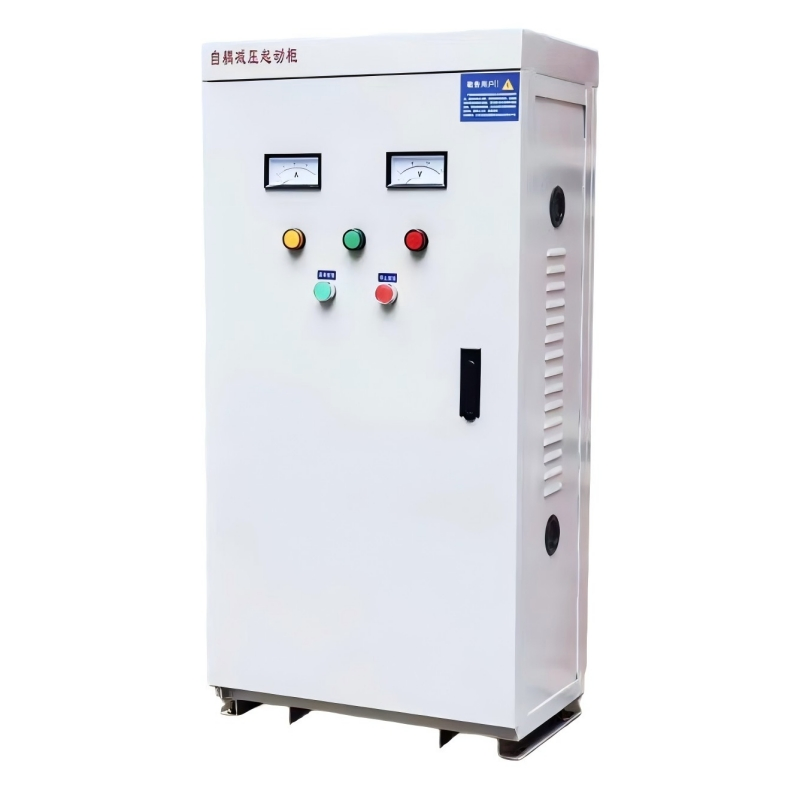

Armario de arranque de bajada con autotransformador serie MCX01

Este producto presenta una estructura tipo armario, compuesta de componentes que incluyen un autotransformador (con protector térmico), contactores de CA, protectores integrados y relés de tiempo.

✦ Los modelos con una potencia nominal de 75kW o inferior adoptan un modo de control automático.

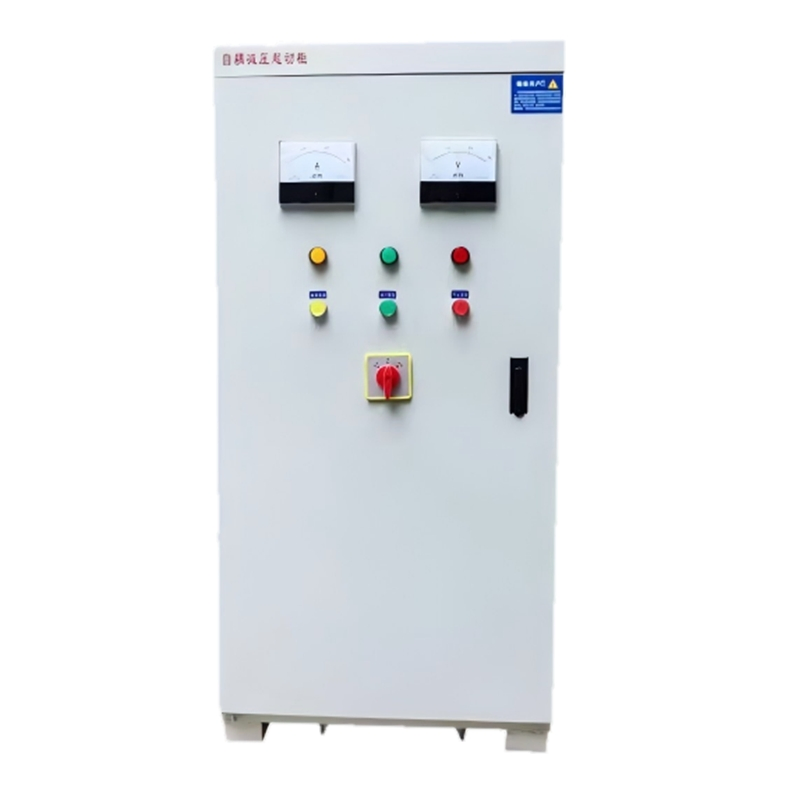

✦ Los modelos de 90kW o superior admiten modos de control manual y automático, que pueden conmutarse mediante un interruptor de conmutación.

✦ El relé de tiempo es ajustable, lo que permite a los usuarios ajustar libremente la hora de inicio.

✦ Los amperímetros y voltímetros se instalan en la puerta del armario para mostrar directamente el estado de funcionamiento, facilitando el uso intuitivo.

Especificación

MC X 0 1 - [Potencia]

Código	Descripción
1	Código de identificación de empresa
2	Armario de arranque
3	Autotransformador
4	Número de serie del diseño
5	Potencia nominal del motor controlado (kW)

Descripción de la aplicación

El armario de arranque de tensión reducida autotransformador serie MCX01 está diseñado para su uso con motores de inducción trifásicos de jaula de ardilla con una potencia nominal de entre 15kW a 315kW, funcionando a AC 50Hz/380V. Está diseñado para aplicaciones de arranque de tensión reducida de autotransformador no frecuentes. Al aprovechar las características de reducción de tensión del autotransformador, el motor de arranque limita de forma eficaz la corriente de arranque de entrada del motor, mitigando de esta forma significativamente el impacto del proceso de arranque del motor en la red de distribución de energía y protegiendo tanto el motor como la red de los efectos adversos causados por corrientes de arranque excesivas.

Condiciones de funcionamiento y servicio

✔ Temperatura ambiente: La temperatura ambiente mínima debe ser superior a -5°C, mientras que la temperatura ambiente máxima no debe superar +40°C. Además, la temperatura diaria media debe permanecer por debajo de +35°C para evitar el sobrecalentamiento.

✔ Altitud: El equipo está diseñado para su uso a altitudes que no excedan los 2000 metros sobre el nivel del mar, ya que las elevaciones más altas pueden afectar la eficiencia de enfriamiento y las propiedades de aislamiento eléctrico.

✔ Humedad: La humedad relativa media mensual no debe superar el 90%, medida a una temperatura ambiente media de 20°C. Esto evita la condensación y daños relacionados con la humedad en los componentes internos.

Parámetros técnicos

Especificaciones	Potencia controlada del motor (kW)	Corriente de funcionamiento máxima (A)	Relación de corriente inductiva (K)	Corriente ambiental de protección total (A)	Tiempo máximo de inicio total (s)
MCX01-15	15	29	100/5	29	60
MCX01-18,5	18,5	36	100/5	36
MCX01-22	22	42	100/5	42
MCX01-30	30	57	100/5	57
MCX01-40	40	80	200/5	80
MCX01-55	55	103	200/5	103
MCX01-75	75	140	200/5	140
MCX01-90	90	167	300/5	2,8	80
MCX01-115	110	207	300/5	3,5
MCX01-135	132	248	400/5	3,1
MCX01-160	160	300	400/5	3,8
MCX01-190	190	367	600/5	3,1	100
MCX01-225	220	404	600/5	3,4
MCX01-260	250	459	600/5	3,8
MCX01-280	280	514	800/5	3,2
MCX01-315	315	579	800/5	3,6

Dimensiones de contorno e instalación

Especificaciones	Dimensiones totales (mm)	Dimensiones de instalación (mm)
MCX01-15-30	400×700×300	365×115
MCX01-40-75	500×1005×320	470×120
MCX01-90-115	550×1110×430	490×250
MCX01-135-190	600×1300×490	520×320
MCX01-220-315	700×1700×580	640×410
