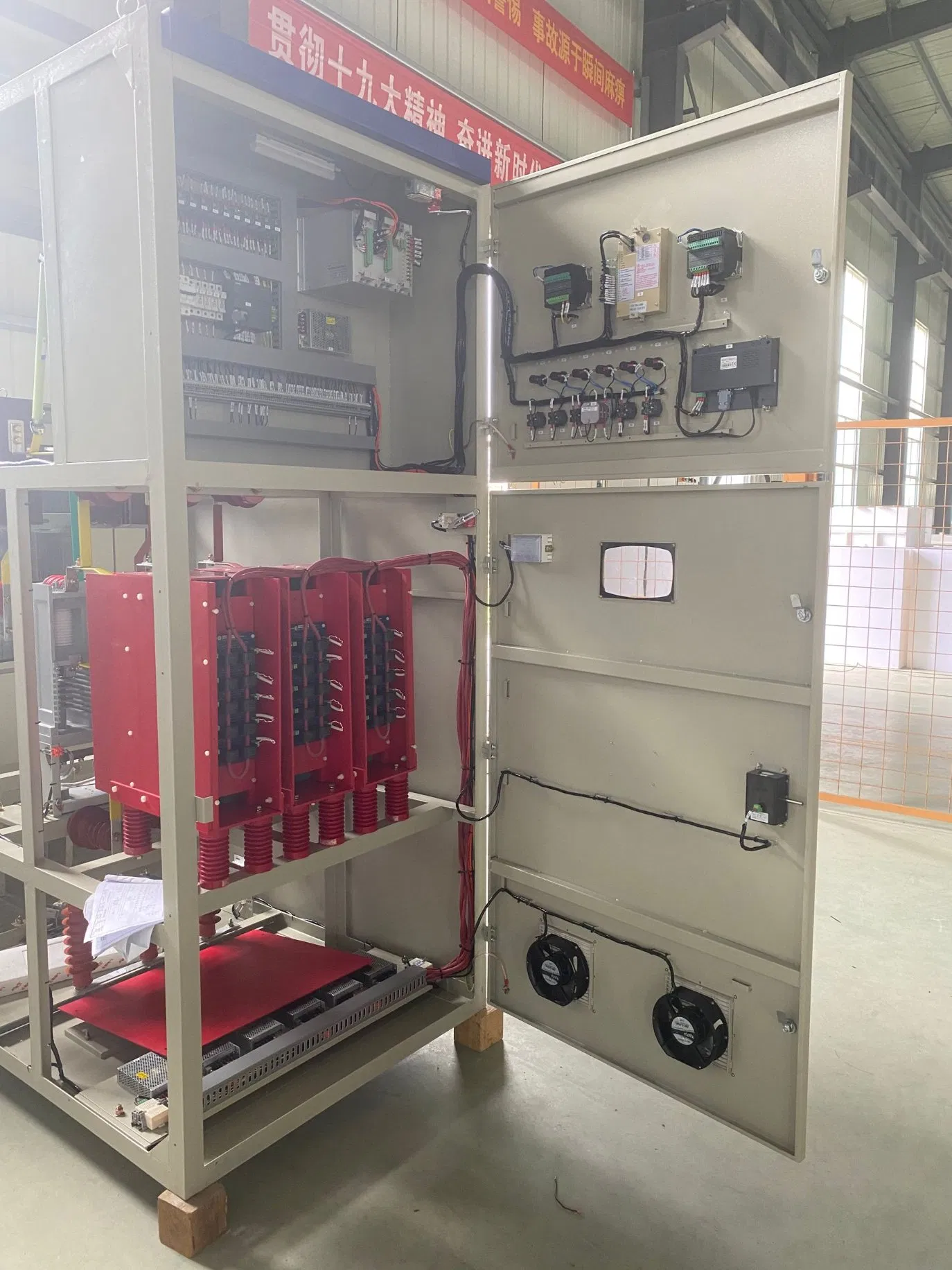

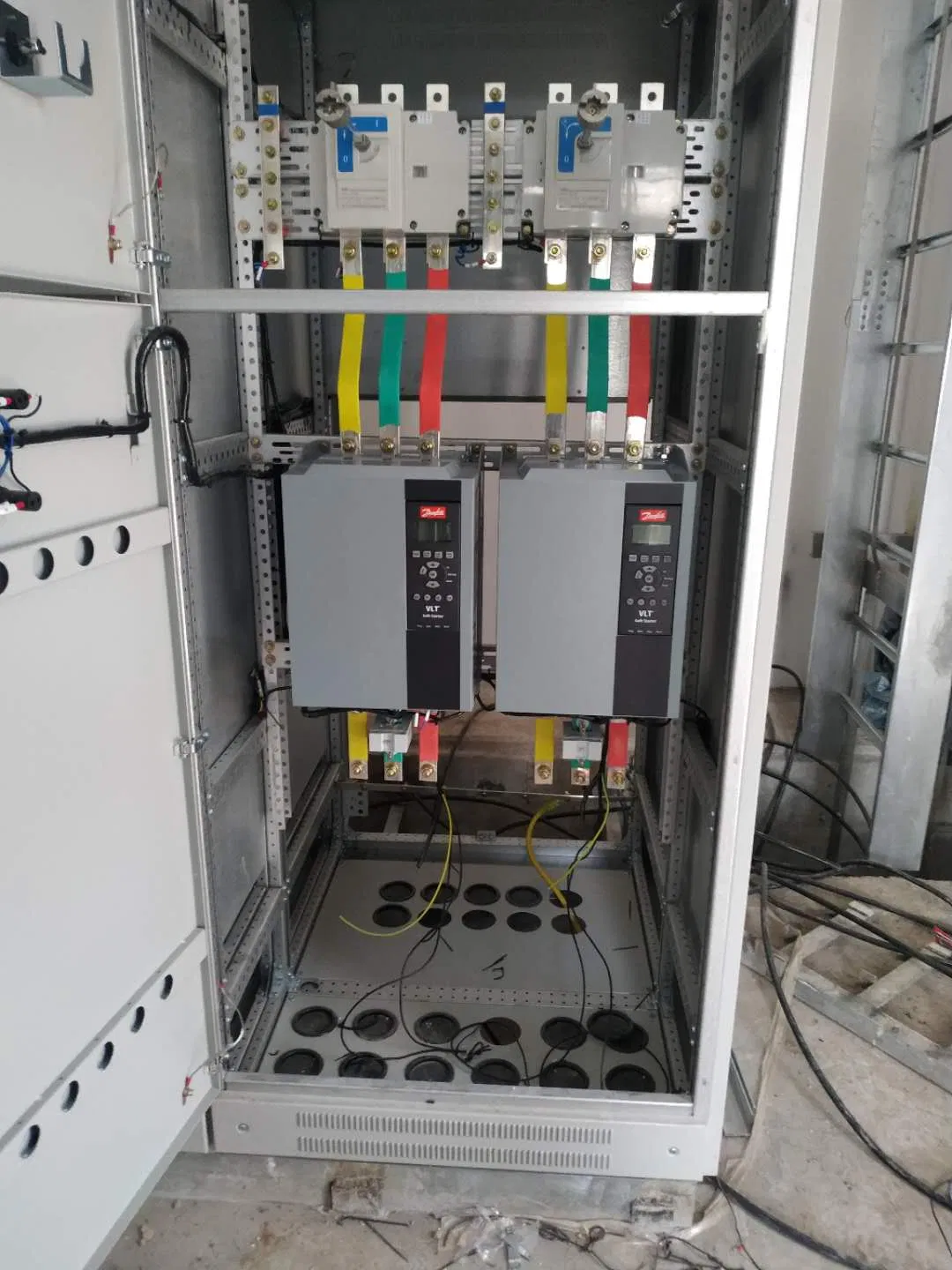

El arrancador suave de estado sólido de alto voltaje, también denominado RVS (en lo sucesivo, arrancador suave), está diseñado con un concepto moderno y avanzado. Es principalmente aplicable al control y protección para el arranque y la parada de motores síncronos y asíncronos de tipo jaula de ardilla. El motor de arranque se compone de varios tiristores en serie-paralelo, logrando satisfacer con precisión diferentes necesidades de corriente y voltaje.
| Especificaciones Técnicas del Arrancador Suave | |
|---|---|
| Los parámetros básicos | |
| Tipo de carga | Jaula de ardilla trifásicos motores síncronos y asíncronos |
| El voltaje de CA | En virtud de 1kV VAC |
| La frecuencia del servicio | 50Hz/60Hz±2HZ |
| La secuencia de fase | Permite trabajar con cualquier secuencia de fase (mediante el establecimiento de parámetros) |
| Composición del bucle principal | (12SCRS, 18SCRS, 30SCRS dependen del modelo) |
| Contactor de derivación | El contactor con capacidad de arranque directo |
| La alimentación de control | AC220V±15% |
| Sobrecarga de tensión transitoria | Red de amortiguador de dv/dt |
| La frecuencia de inicio | 1 a 6 hora por hora |
| Condición ambiental |
Temperatura ambiente: -20°C - +50°C Humedad relativa: 5% - 95% sin condensación Altitud inferior a 1500m (reducción cuando la altitud es de más de 1500m) |
| Funciones de protección | |
| Protección de la fase abierta | Cortar cualquier fase de la fuente de alimentación principal en el momento de iniciar o en funcionamiento |
| Protección contra sobrecorriente | Protección contra sobrecorriente operacionales establecida en: 20~500%le |
| Desequilibrio de fase | El desequilibrio de la corriente de fase de protección: 0~100% |
| Protección contra sobrecarga | Grado de protección de sobrecarga: 10A, 10, 15, 20, 25, 30 |
| Protección bajo carga | Grado de protección bajo carga: 0~99% | Tiempo de acción de protección bajo carga: 0~250S |
| Tiempo de espera de inicio | El límite de tiempo de espera de inicio: 0~120S |
| Protección contra sobretensión | Se habilita cuando la tensión de la fuente de alimentación principal es un 120% superior al valor nominal |
| Bajo la protección de tensión | Se habilita cuando la tensión de la fuente de alimentación principal es un 70% inferior al valor nominal |
| Protección de fase | Permite trabajar con cualquier secuencia de fase (mediante el establecimiento de parámetros) |
| Protección de tierra | Protección disponible cuando la corriente de tierra es mayor que el valor configurado |
| Descripción de la comunicación | |
| Protocolo | Modbus RTU |
| Interfaz de comunicación | RS485 |
| Conexión de red | Cada uno puede comunicarse con hasta 32 equipos SH-SPHMV en red |
| Función de red | El estado de funcionamiento y la programación se pueden observar mediante la interfaz de comunicación |
| Interfaz de funcionamiento | |
| Pantalla LCD | Pantalla LCD o pantalla táctil |
| Idioma | Chino e Inglés |
| Teclado | Teclado de membrana de 6 toques |
| Mostrar contador | |
| Tensión principal | Tensión de pantalla de tres fases de alimentación principal |
| Corriente trifásica | Corriente de pantalla de tres fases del bucle principal |
| Registro de datos históricos | |
| Historial de fallos | Registro de información de los últimos 15 fallos |
| Historial de arranques | Anotar el número de arranques del motor de arranque suave |
