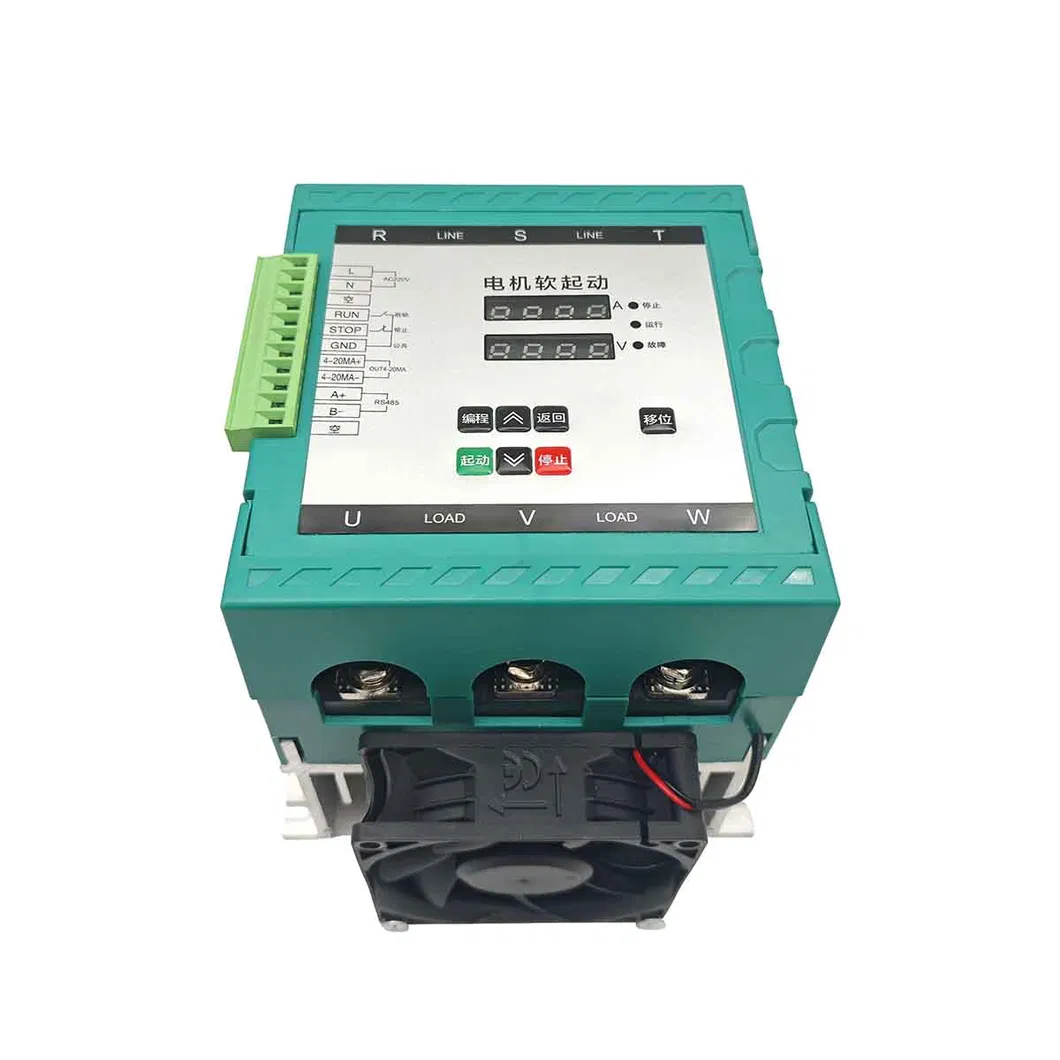

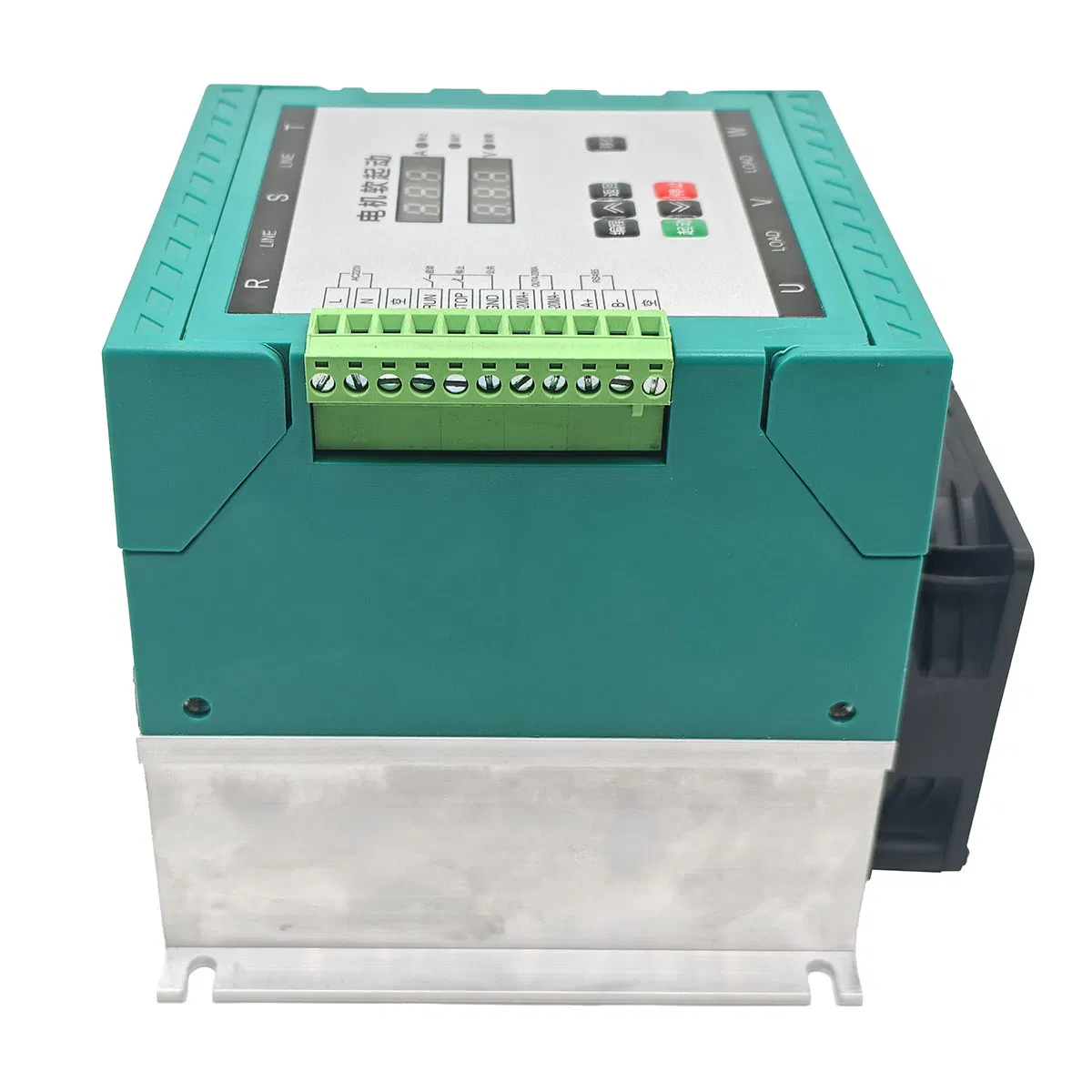

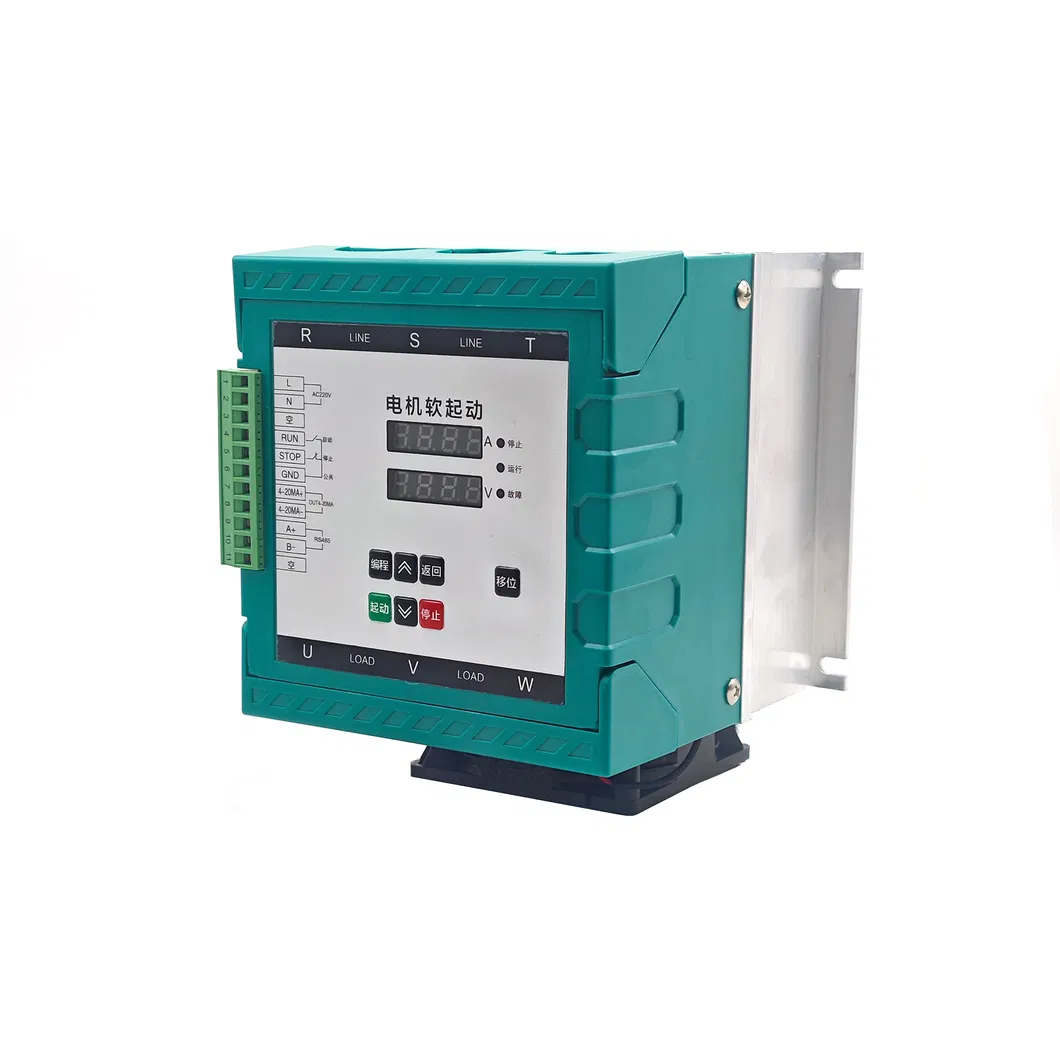

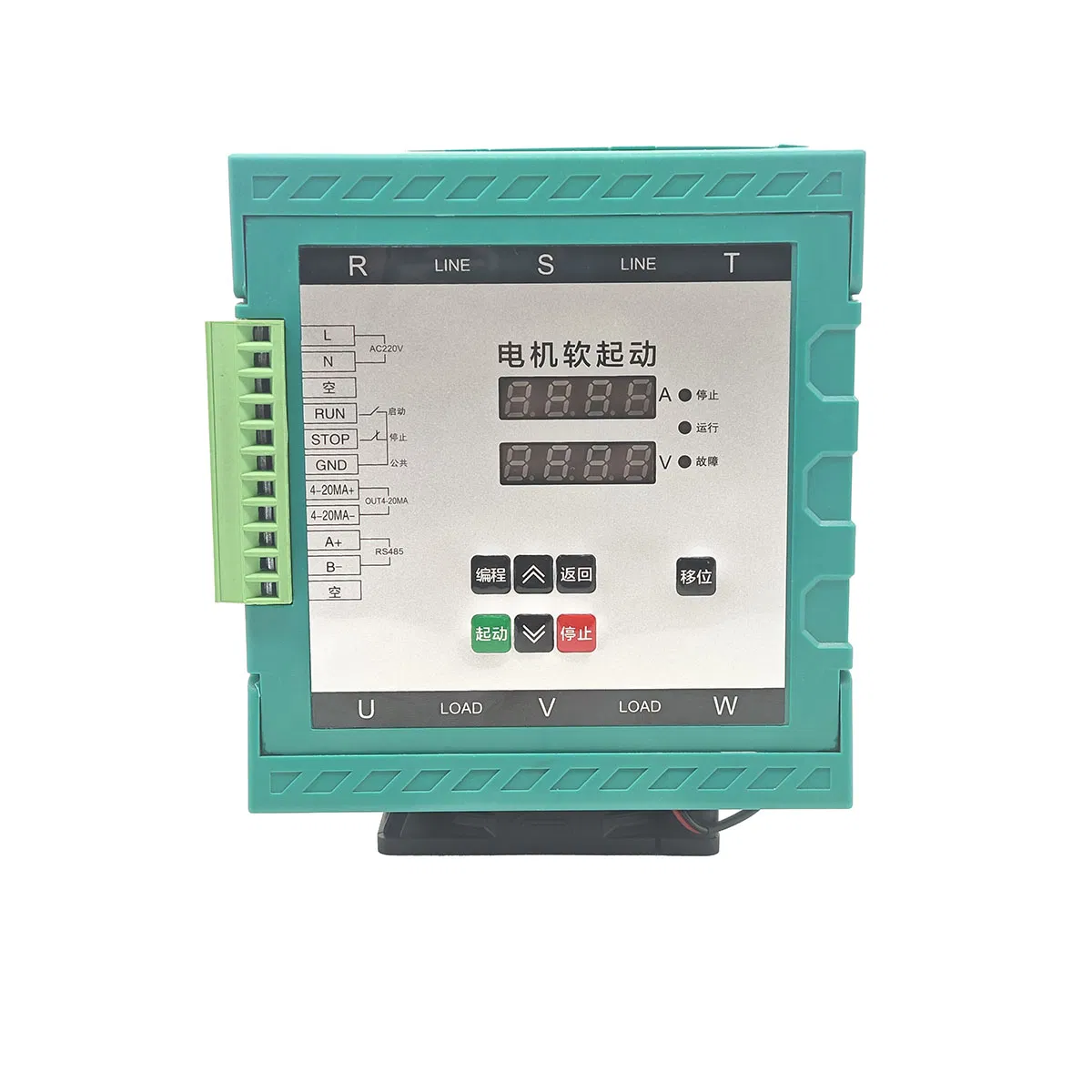

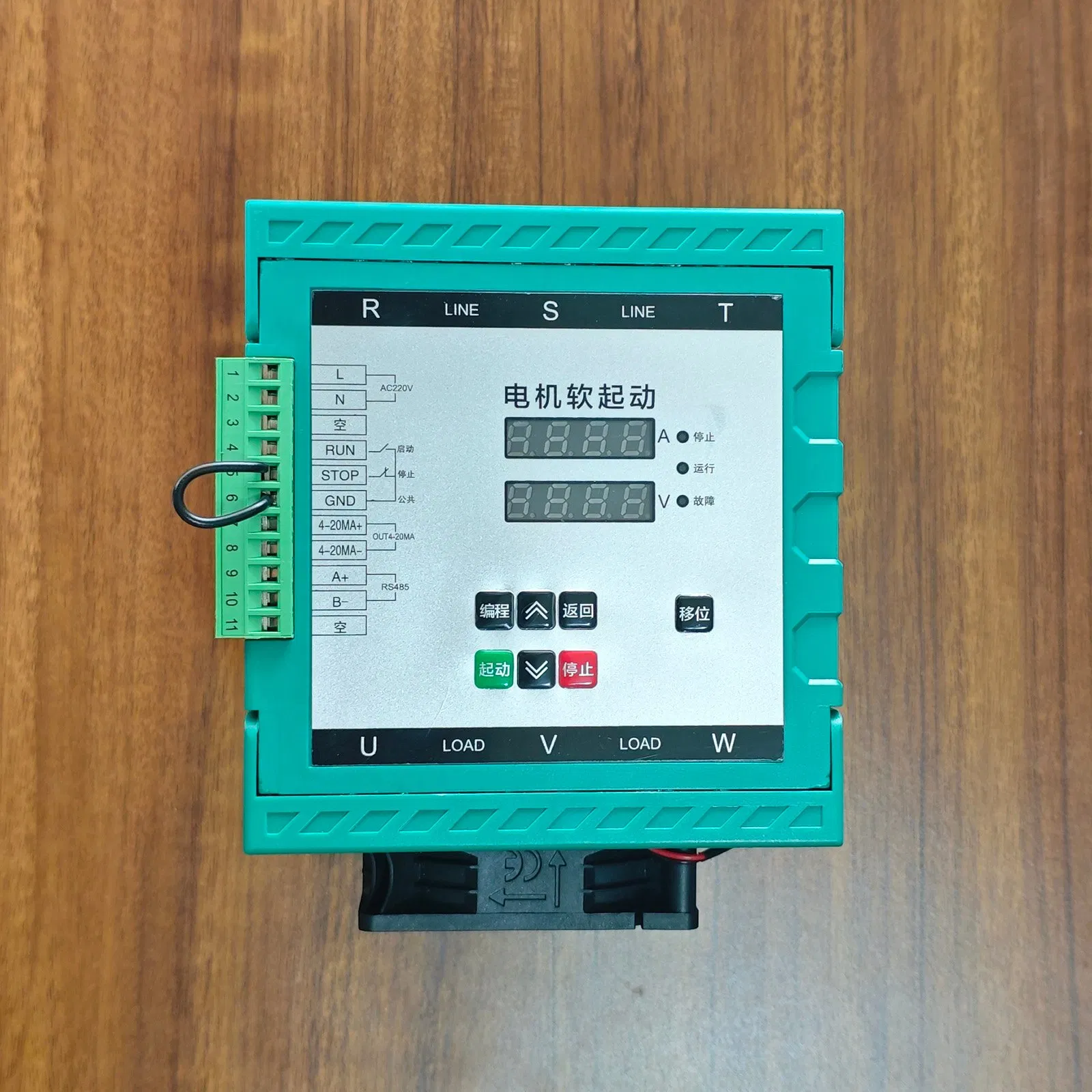

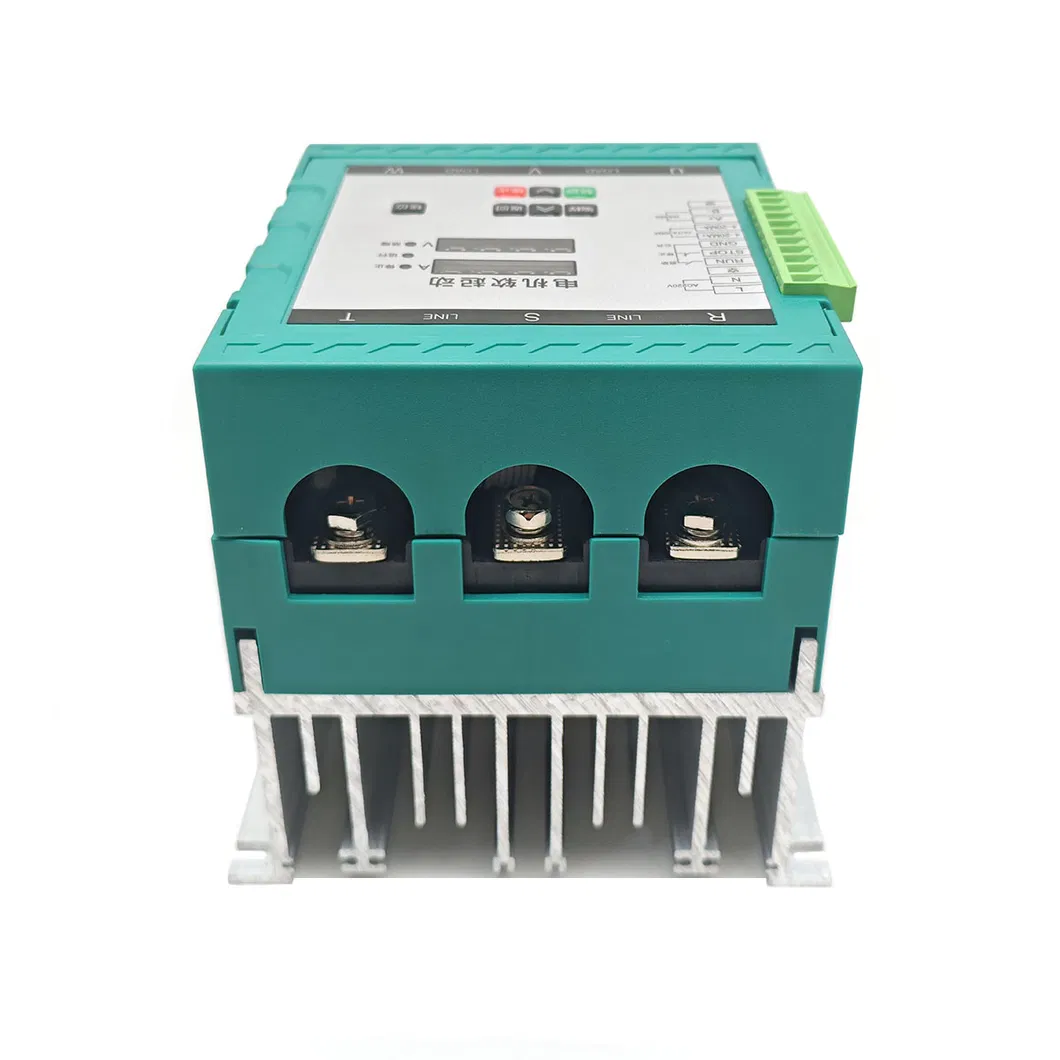

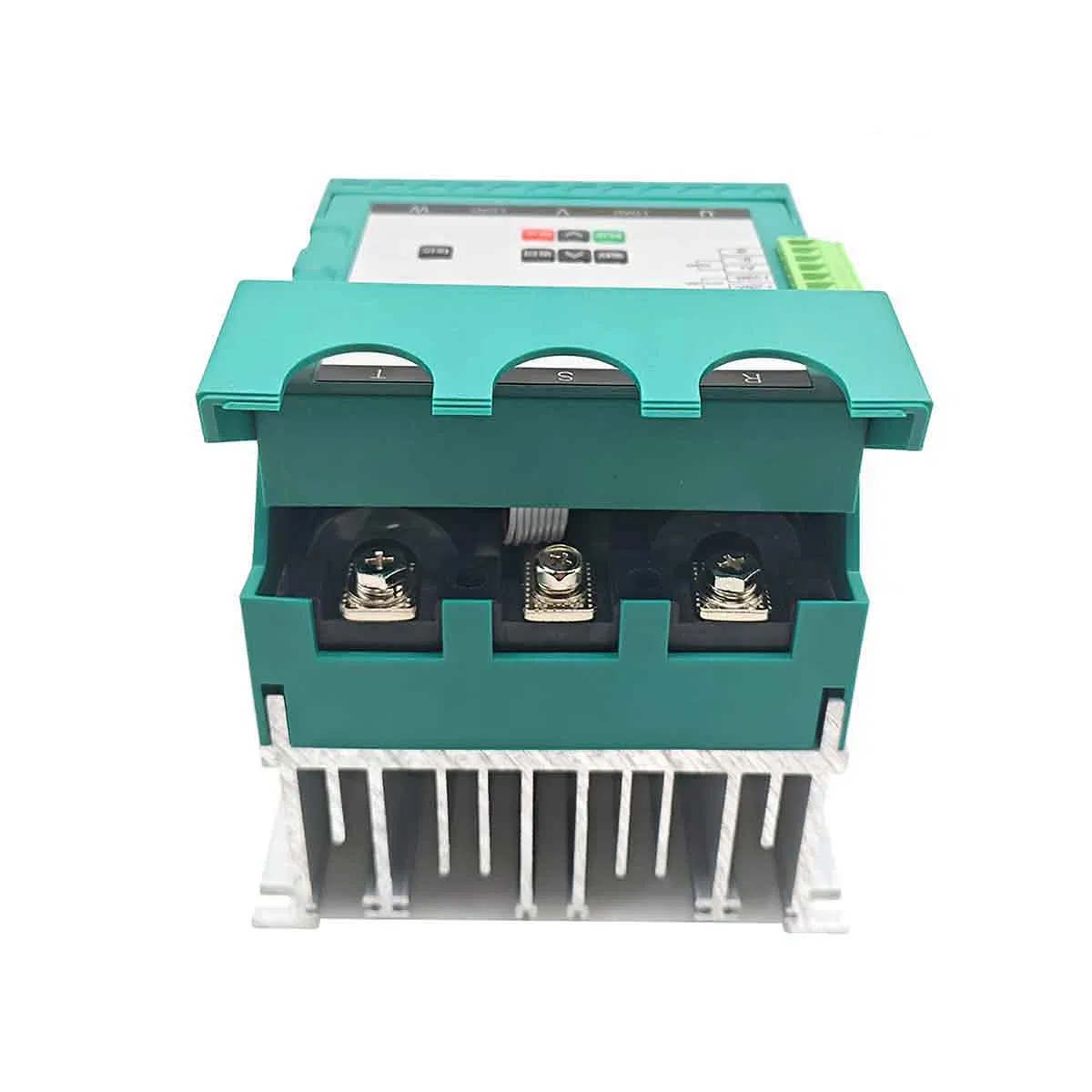

Arrancadores suaves de motor serie VH10
No se requiere contactor, pequeño volumen, fácil transporte e instalación, reduce los gastos de envío. Recomendado para motores de potencia pequeña (5,5/7,5/11/15/18,5/22/30/37kW).
Este motor de arranque suave de serie es un nuevo tipo de equipo de arranque que integra fuerza eléctrica y técnicas electrónicas, técnica de ordenador y moderna teoría de control. Es el producto de nueva generación que sustituye al arrancador estrella-triángulo convencional, autoacoplamiento de caída de tensión de arranque y control magnético de caída de tensión de arranque.
Nuestros motores de arranque suave se utilizan ampliamente en la generación de energía térmica, la energía hidroeléctrica, transmisión y equipos de distribución, metalurgia, industria química, minería, construcción y otras industrias.
El compresor utiliza la limitación de corriente para realizar un arranque suave, reducir el calentamiento del motor y prolongar la vida útil. El transportador de banda realiza un proceso de arranque suave y gradual mediante un arranque suave para evitar el movimiento del producto y el desbordamiento del material.
| Elemento | Detalles del Arrancador Suave VH10 | ||
|---|---|---|---|
| Fuente de alimentación de entrada | Tensión de entrada | Trifásica 380V ± 15% | |
| Frecuencia | 50/60Hz | ||
| Motor adaptativo | Motor asíncrono trifásico de jaula de ardilla | ||
| Horas de inicio | Se recomienda no exceder 20 veces por hora. | ||
| Modo de control |
1) Control del panel de operaciones; 2) Panel de operaciones + control externo; 3) Control externo; 4) Control externo + Control COM; 5) Panel de operaciones + control externo + COM; 6) Panel de operaciones + control COM; 7) Control COM; 8) Sin operación de arranque o parada. |
||
| Modo de inicio |
1) Arranque limitador de corriente; 2) Rampa de tensión de arranque; 3) Arranque de Kick + arranque de limitación de corriente; 4) Arranque de Kick + arranque de rampa de tensión; 5) Rampa de inicio actual; 6) Tensión de limitación de corriente doble de circuito cerrado. |
||
| Modo de parada |
1) Parada suave; 2) Parada libre. |
||
| Función de protección |
1) Protección de bucle abierto para terminales de parada instantánea externos; 2) Protección contra el sobrecalentamiento para el arrancador suave; 3) Protección durante un tiempo de arranque demasiado largo; 4) Protección de entrada en fase abierta; 5) Protección de salida de fase abierta; 6) Protección trifásica desequilibrada; 7) Protección contra corriente de arranque; 8) Protección contra sobrecarga en funcionamiento; 9) Protección contra subtensión para tensión de alimentación; 10) Protección contra sobretensión para tensión de alimentación; 11) Protección para el ajuste de los parámetros de fallo; 12) Protección contra cortocircuitos en la carga; 13) Rearranque automático o protección incorrecta del cableado; 14) Protección incorrecta del cableado de los terminales de parada de control externo. |
||
| Ambiente | Lugar para utilizar | Ubicación interior con buena ventilación libre de gas corrosivo y polvo conductor. | |
| Altitud | Menos de 3000m. Se debe reducir la potencia de velocidad si la altitud supera los 3000m. | ||
| Temperatura ambiente | -30 ~ +55 °C | ||
| Humedad ambiente | ≤90% HR sin condensación. | ||
| Vibración | <0,5G | ||
| Estructura | Clase de protección | IP20 | |
| Patrón de enfriamiento | Enfriamiento natural por viento. | ||
| No | Función | Rango de ajuste | Valor predeterminado | Permiso | Dirección Modbus |
|---|---|---|---|---|---|
| F00 | Modo de control |
0: Control mediante teclado 1: Control externo 2: Control de comunicación 3: Teclado + mando externo 4: Teclado + comunicación 5: Mando externo + comunicación 6: Teclado + comunicación + control externo |
1: Control externo | Lectura-escritura | 0 |
| F01 | Modo de arranque |
0: Inicio de rampa de tensión 1: Inicio de limitación de corriente |
0: Voltaje rampa | Lectura-escritura | 1 |
| F02 | Valor límite de corriente inicial | 50% ~ 600% | 3 | Lectura-escritura | 2 |
| F03 | Porcentaje de tensión de arranque | 30% ~ 80% | 0,3 | Sólo lectura | 3 |
| F04 | Hora de inicio | 1s ~ 120s | 10S | Sólo lectura | 4 |
| F05 | Tiempo de parada suave | 0s ~ 60s | 0S | Lectura-escritura | 5 |
| F06 | Protección sobrecorriente inicial | 50% ~ 601% (601% indica cierre) | 5 | Lectura-escritura | 6 |
| F07 | Tiempo de protección sobrecorriente | 0 ~ 120s | 2s | Lectura-escritura | 7 |
| F08 | Sobrecorriente en funcionamiento | 50% ~ 601% (601% indica cierre) | 2 | Lectura-escritura | 8 |
| F09 | Tiempo sobrecorriente en funcionamiento | 0 ~ 999s | 2s | Lectura-escritura | 9 |
| F10 | Protección de subcorriente | 10% ~ 100% (100% indica cierre) | 0,5 | Lectura-escritura | 10 |
| F11 | Tiempo protección corriente insuficiente | 0 ~ 120s | 5s | Lectura-escritura | 11 |
| F12 | Grado de desequilibrio | 20% ~ 100% (100% indica cierre) | 0,4 | Lectura-escritura | 12 |
| F13 | Tiempo protección desequilibrio | 0 ~ 120s | 5s | Lectura-escritura | 13 |
| F14 | Protección contra sobretensión | 100% ~ 140% (100% indica cierre) | 1,2 | Lectura-escritura | 14 |
| F15 | Tiempo protección sobretensión | 0 ~ 120s | 5s | Lectura-escritura | 15 |
| F16 | Protección contra subtensión | 50% ~ 100% (100% indica cierre) | 0,8 | Lectura-escritura | 16 |
| F17 | Tiempo protección subtensión | 0 ~ 120s | 5s | Lectura-escritura | 17 |
| F22 | Corriente nominal del motor | 1 ~ 500A | 30A | Lectura-escritura | 20 |

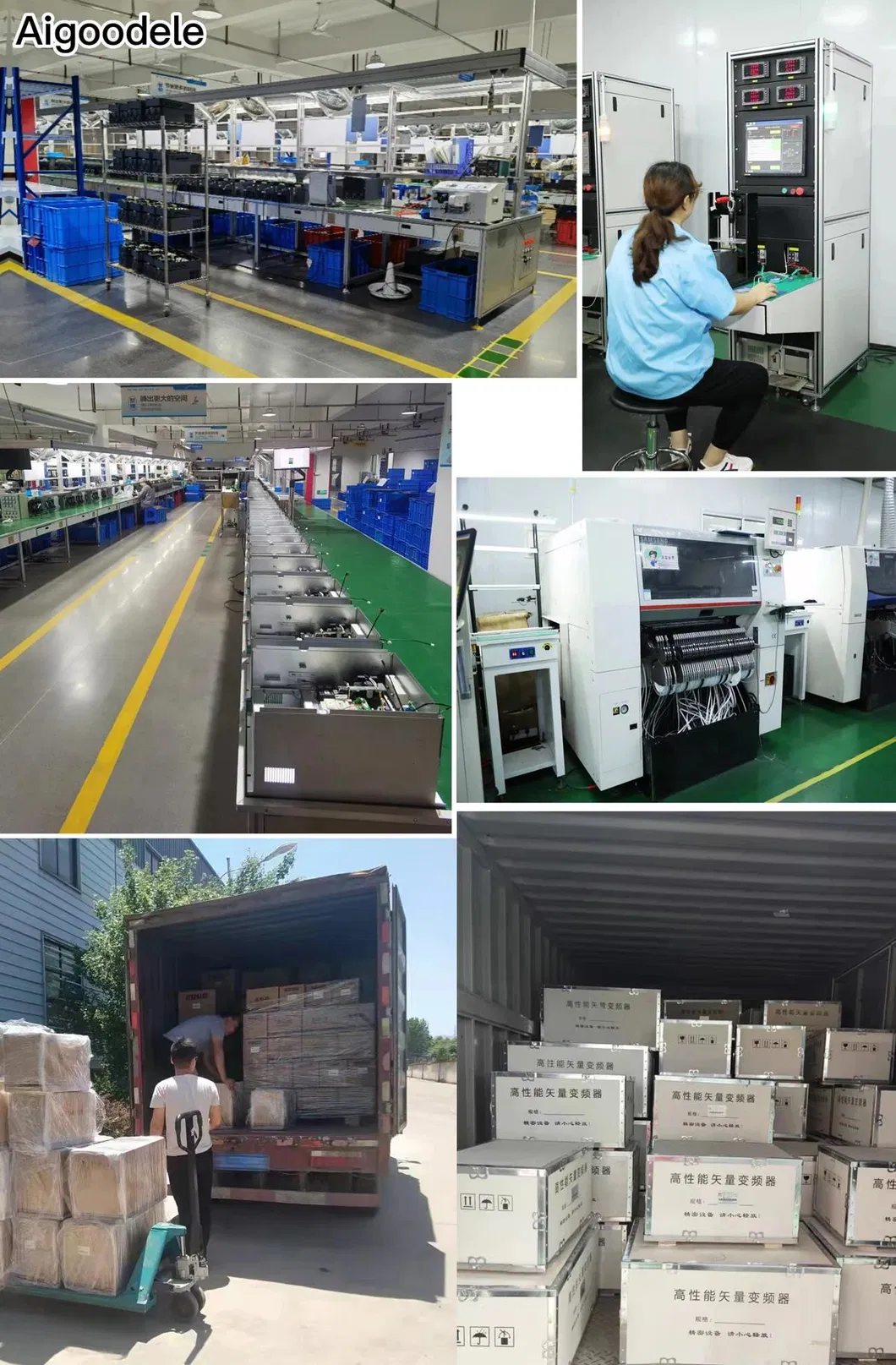

Es una empresa de alta tecnología que integra la producción, las ventas y el servicio. Nuestros principales productos son arrancadores suaves, convertidor de frecuencia (VFD), arrancador suave (LSRQ), relé de estado sólido (SSR), regulador de tensión de estado sólido (LSCR), rectificadores de alta potencia y así sucesivamente (KP, ZP, MTC, MDS, MDQ, MDC, MDK, ETC.).
