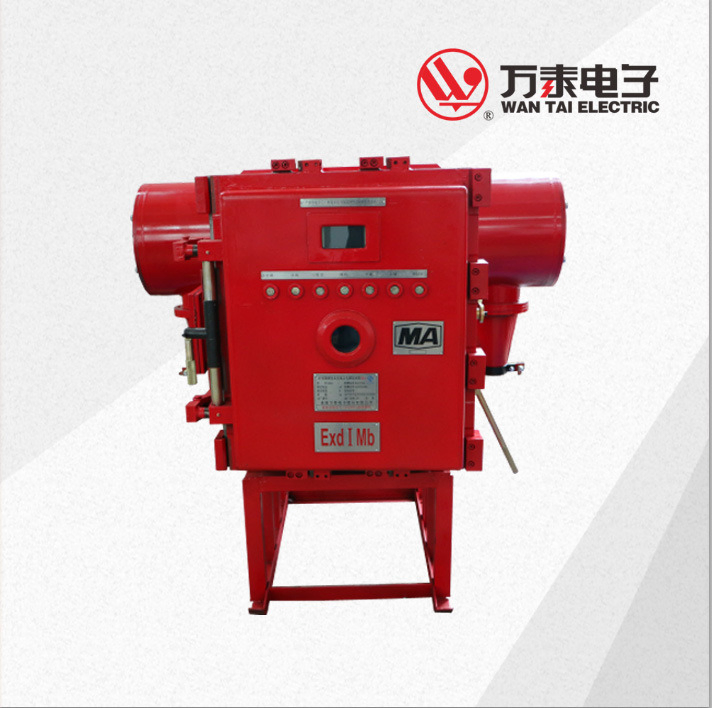

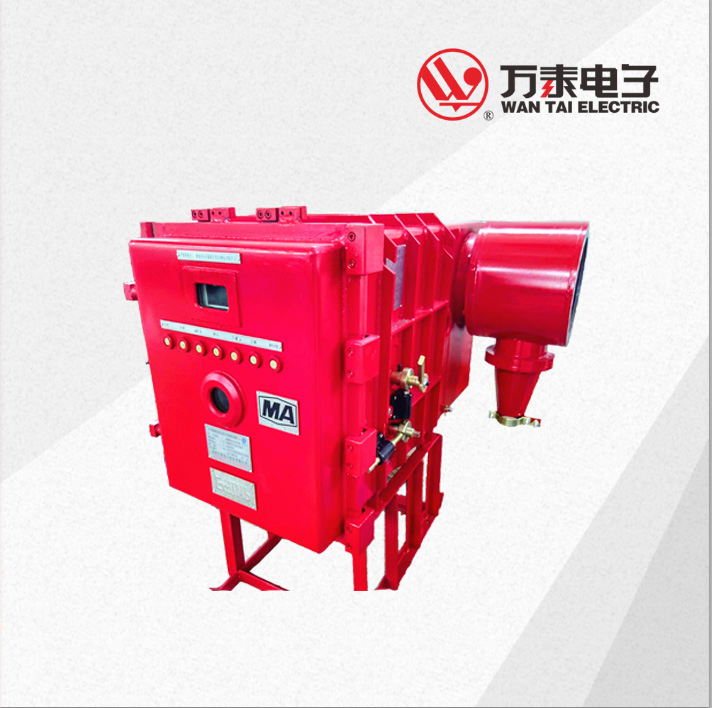

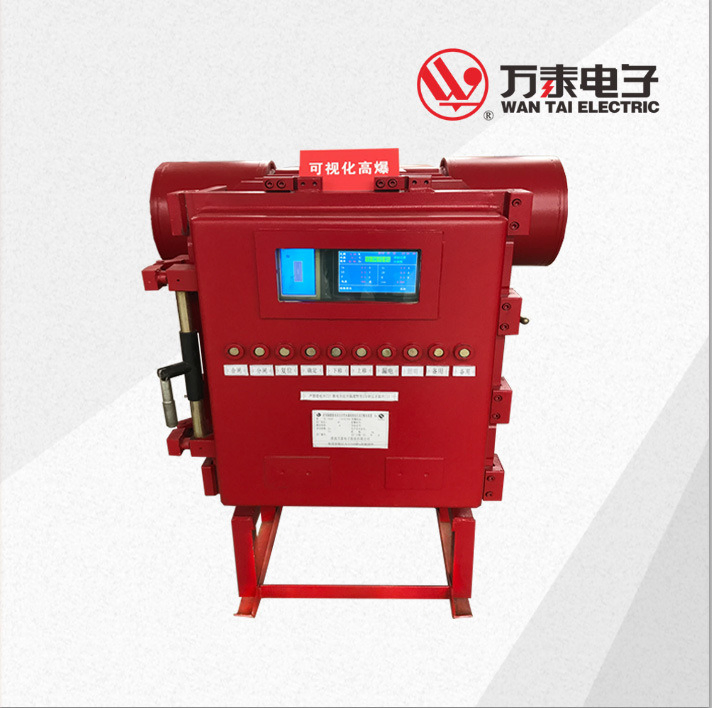

QBGZ-50~400/10(6) Arrancador electromagnético de vacío de alta tensión a prueba de explosiones en minería
Aplicación
El producto es principalmente aplicable en la mina de carbón con gas explosivo (mezcla de metano), para controlar, proteger y medir en el punto neutro trifásico de CA no directamente conectado a tierra sistema de alimentación de tensión nominal 10kV, frecuencia nominal 50Hz, corriente nominal 630A.
Parámetros técnicos
Parámetro
Valor
Unidad
Tensión nominal
6, 10
KV
Corriente nominal
50, 100, 150, 200, 250, 300, 400
R
Frecuencia nominal
50
HZ
Corriente de interrupción de cortocircuito nominal
4,0
KA
Corriente nominal de fabricación de cortocircuito
10,0
KA
Corriente nominal de resistencia de pico
10,0
KA
Resistencia del circuito principal
≤500
μΩ
Tensión de funcionamiento
100
V/AC
Vida útil mecánica
100000
Veces
DIMENSIONES (AN.*PR.*AL.)
1326* 1384*1196
MM
Descripción de la estructura
El armazón del equipo es rectangular, estructura de puerta de apertura rápida, estructura de carro de movimiento de empuje-tiro.
El equipo está equipado con una cavidad de cableado pequeña independiente, y el alto voltaje puede conectarse de forma segura a la línea de control sin interrupción de la alimentación.
Se adopta la carrocería central del vehículo móvil, y la carrocería del vehículo de mano adopta una posición y propulsión precisas, y el mecanismo de guía asegura la intercambiabilidad y consistencia del vehículo móvil, y el mantenimiento y la sustitución es conveniente.
Ventajas técnicas y características funcionales
WTG-200 microordenador de alta tensión dispositivo de protección integrado o PLC controlador programable.

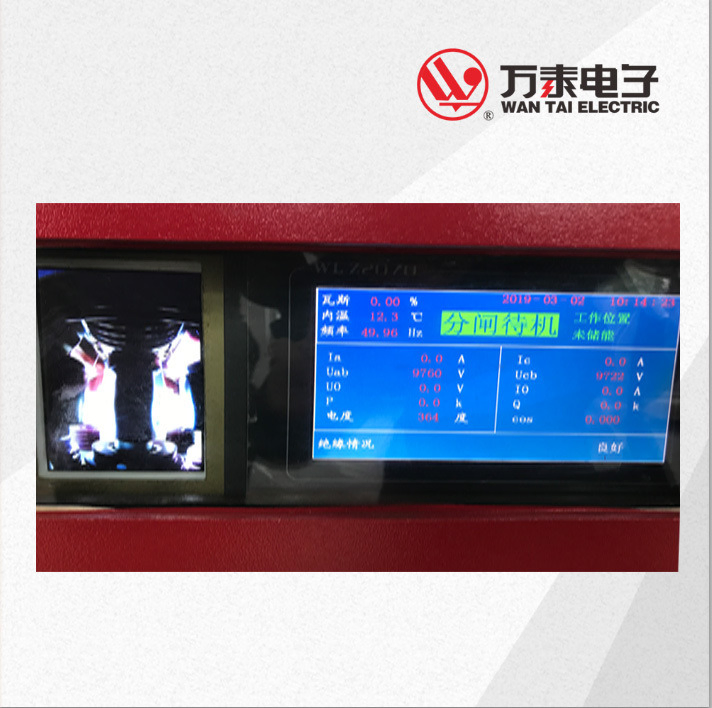

La interfaz de interacción hombre-ordenador utiliza la pantalla LCD en color chino, lenguaje de visualización personalizable.
Tiene interfaz de comunicación estándar RS485, proporciona protocolo de comunicación estándar.
Personalizable con deshumidificación de iluminación o calefacción.
Los parámetros detallados de los fallos pueden visualizarse, registrarse y consultarse.
Una patente nacional de invención para un producto.
Preguntas Frecuentes (FAQ)
1. ¿Dónde se aplica principalmente este arrancador electromagnético de vacío?
Es ideal para minas de carbón con presencia de gas explosivo (mezcla de metano), operando en sistemas de alimentación de tensión nominal de 6kV a 10kV de CA no directamente conectados a tierra.
2. ¿Qué funciones de protección integra el sistema?
Incorpora un dispositivo de protección inteligente por microordenador de alta tensión (WTG-200) o un controlador programable PLC, que permite supervisar, medir y resguardar la instalación eléctrica de manera integral.
3. ¿Cómo facilita el diseño físico las tareas de mantenimiento?
Cuenta con una estructura de puerta de apertura rápida y un carro móvil con mecanismo de guía de empuje-tiro, lo que asegura una alineación precisa, fácil intercambiabilidad y un reemplazo sumamente sencillo.
4. ¿Se pueden monitorear y registrar fallas en el equipo?
Sí, los parámetros detallados de los fallos del sistema pueden visualizarse directamente en su pantalla LCD a color, permitiendo registrar y consultar el historial de eventos para un diagnóstico rápido.
5. ¿El equipo soporta comunicación externa o sistemas de automatización?
Sí, viene equipado con una interfaz de comunicación estándar RS485 y un protocolo de transmisión de datos compatible con plataformas de automatización industrial.
6. ¿Cuál es el grado de protección y el material del alojamiento?
El armazón está fabricado de hierro fundido de alta resistencia, con un grado de protección IP54 y una clasificación a prueba de explosiones Ex d I Mb.
