Manual de Arranque de Motor Profesional Gv2/Gv3-M

Personalización:	Disponible
Capacidad de ruptura:	Disyuntores de Baja Voltaje
Operación:	Tipo Manual

Enviar consulta

Descripción del Producto

Visión General

No. de Modelo.

GV2

Velocidad

Disyuntor de Tipo Normal

Instalación

Fijo

Estructura

ACB

Número polacos

Tipo

Interruptor de circuito

Función

Disyuntor convencional, Interruptor automático Protección de Fallo, Protección contra sobrecorriente, OVP

Certificación

VDE, ISO9001-2000, CE, CB, CCC

Nombre del producto

Disyuntor de protección del motor

Palabras clave

Protección de motor mpcb

Tensión de aislamiento nominal Ui(V)

690

Tensión de trabajo nominal Ue(V)

230/240, 400/415, 440, 550, 690

Frecuencia nominal Hz

50/60

Corriente nominal de grado Inm(A)

Tensión soportable nominal Uimp

8000

Paquete de Transporte

Embalaje estándar o personalizado

Especificación

Especificaciones estándar o personalizadas

Capacidad de Producción

50000 pieces/año

Descripción del producto

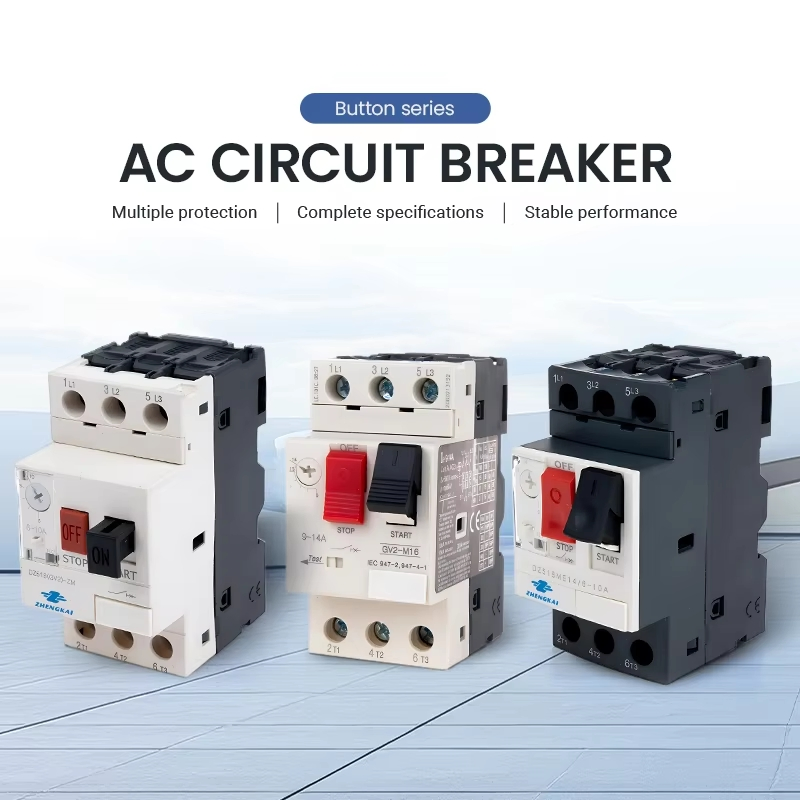

Guardamotor - Fiable protección de motor

Descubra la serie de disyuntores de motor para una protección confiable de sus sistemas eléctricos. Garantice la seguridad y el máximo rendimiento en aplicaciones industriales.

Modelos de control:

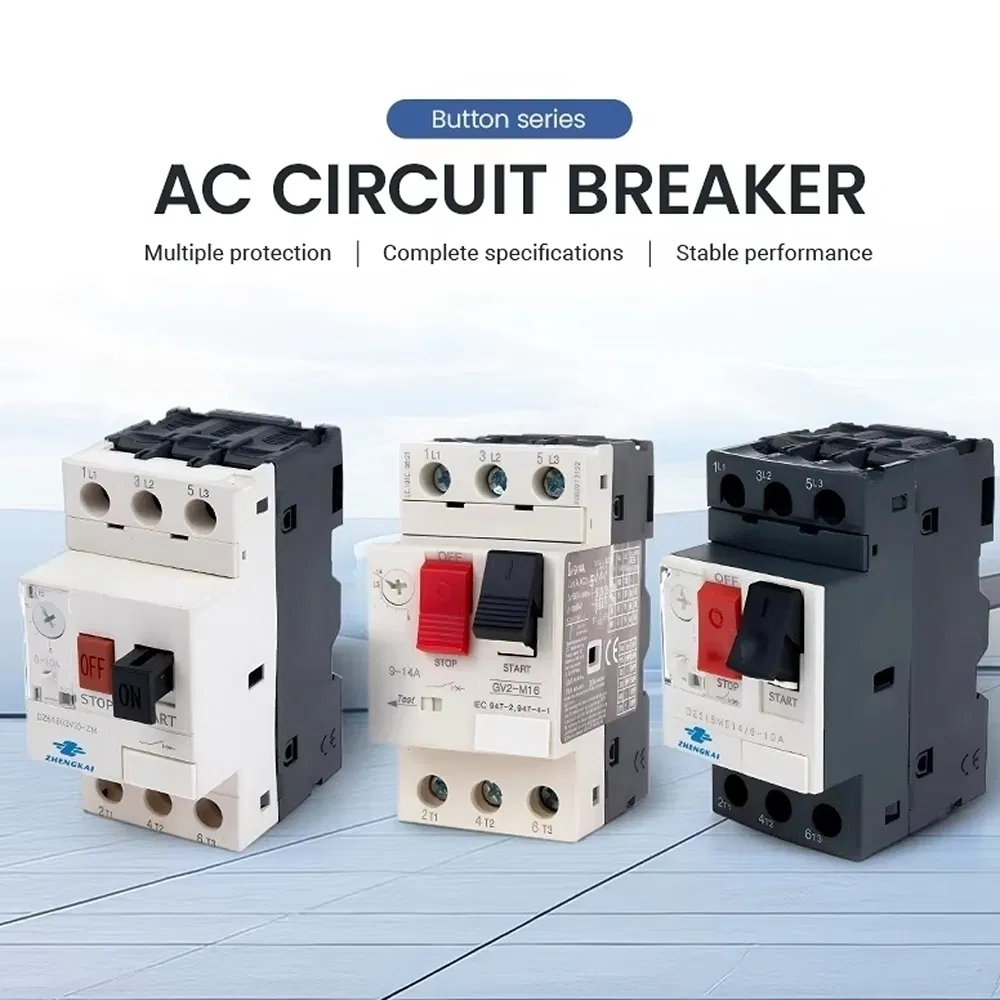

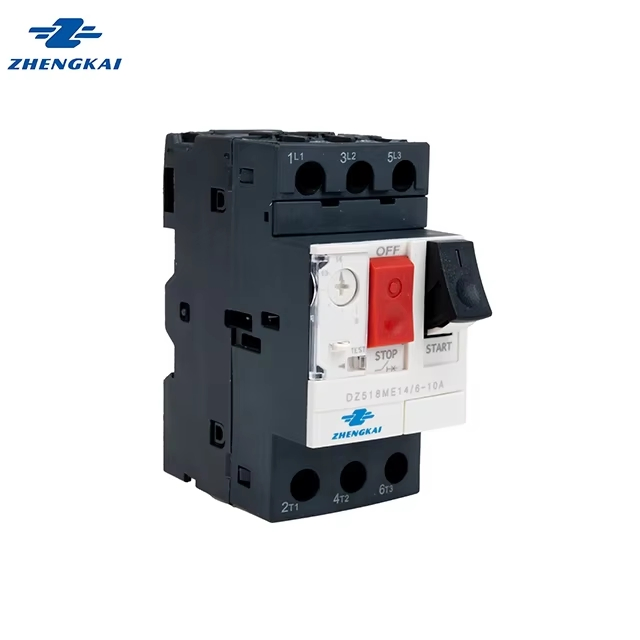

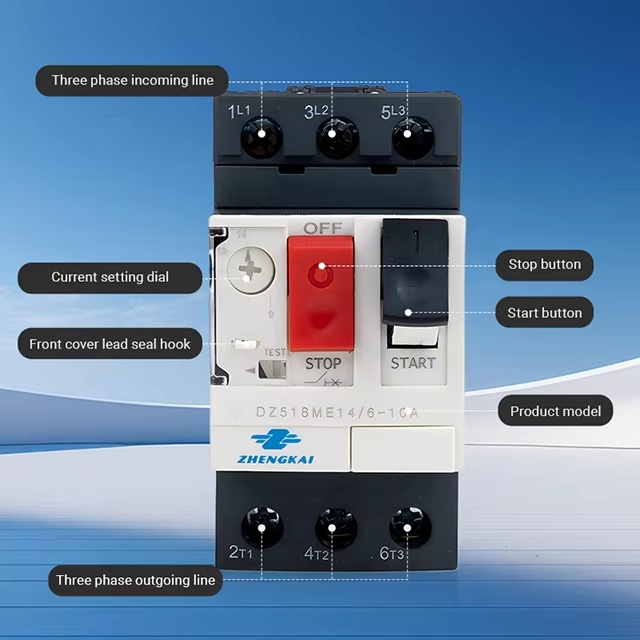

• DZ518 (GV2-M, ME, ZM) con control por botón (protección termomagnética).

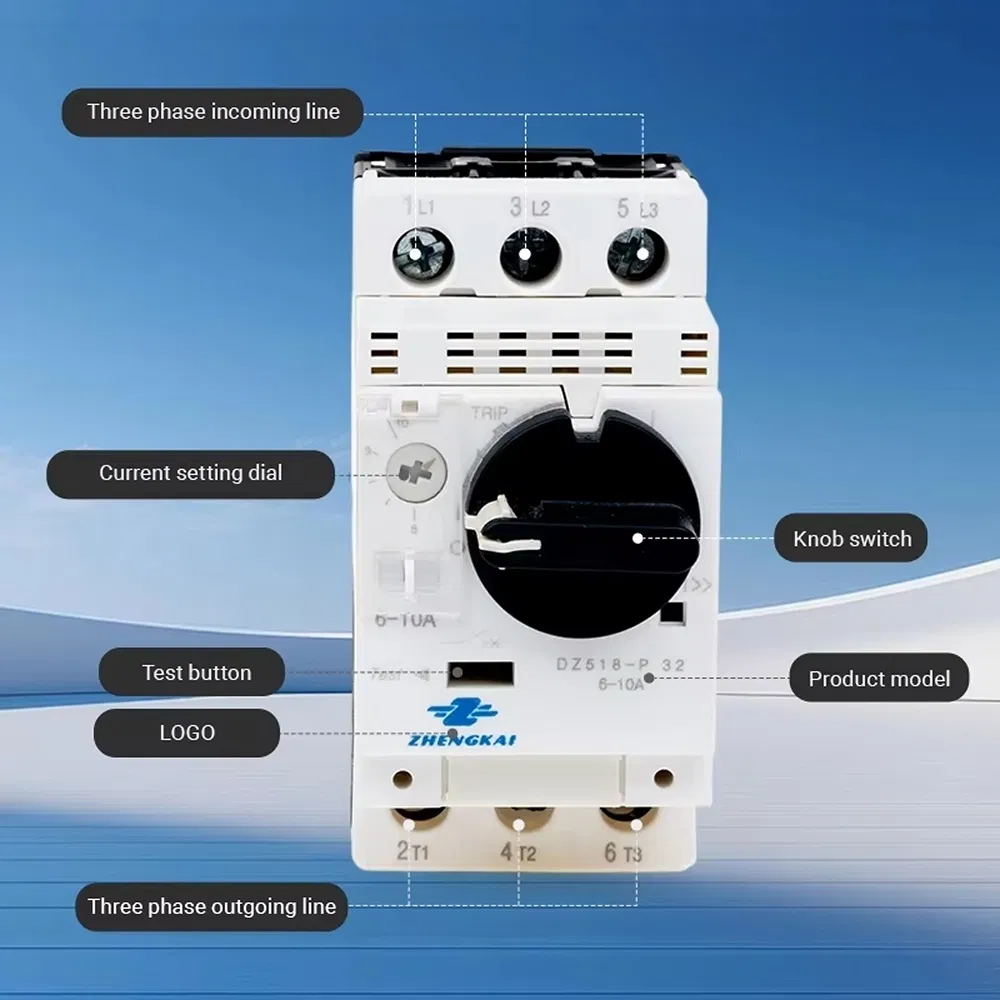

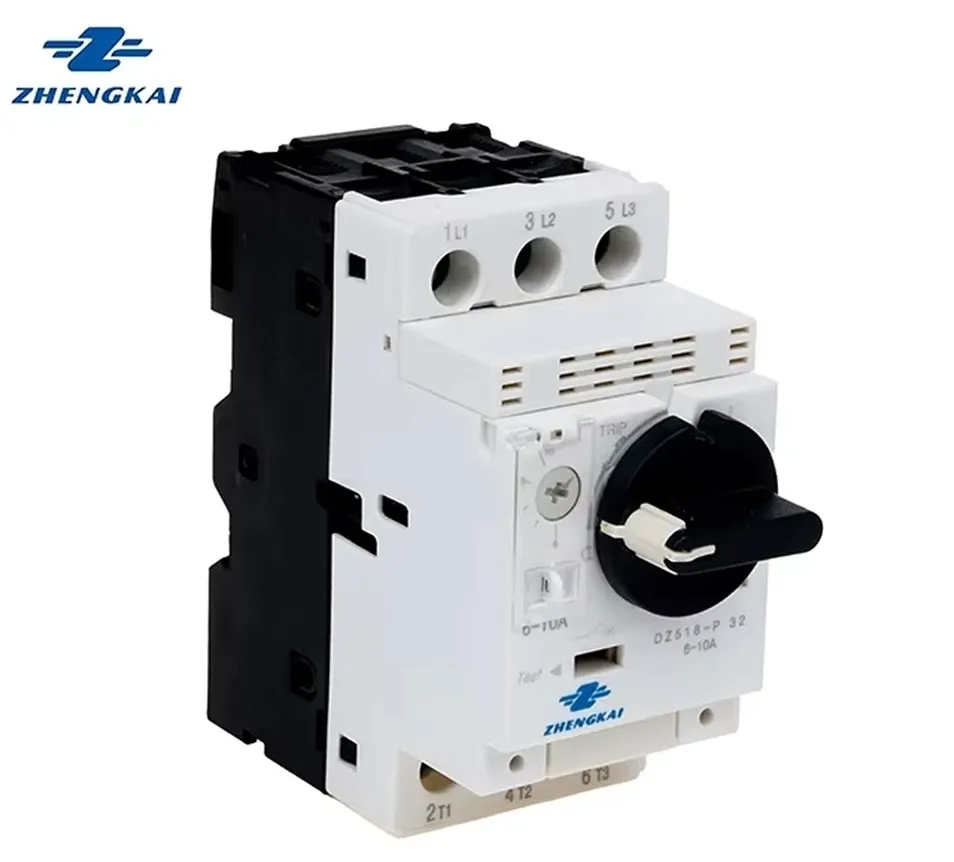

• DZ518 (GV2-RS, GV2-P) con control por interruptor de cambio rotativo.
• DZ518 (GV2-LS, LE) con protección puramente magnética (sin protección térmica integrada).

Principales características y ventajas

Protección del motor de avanzada: Proporcionan una completa protección del motor trifásico con ajuste de configuración actual de 0,1 a 100A, garantizando un rendimiento óptimo en bombas, ventiladores, compresores y maquinaria industrial.

Viaje inteligente características: Tecnología térmica y viaje magnético con curvas de disparo Clase 10 o Clase 20, ofreciendo protección precisa contra sobrecarga y previniendo activaciones indebidas en el arranque.

Mejorar la seguridad y control: Contactos auxiliares integrados y funcionalidad de rearme manual que permiten una perfecta integración con centros de control de motores (MCC) e indicaciones claras para mantenimiento.

La especificación

Especificación	Corriente nominal In(A)	Rango de ajuste de disparo	Capacidad de corte límite (Icu) y de servicio (Ics) en cortocircuito (kA)
			230/240V		400/415V		440V		500V
			Icu	Ics	Icu	Ics	Icu	Ics	Icu
GV2ME01C	0.16	0.10-0.16	100	100	100	100	100	100	100
GV2ME02C	0.25	0.16-0.25	100	100	100	100	100	100	100
GV2ME03C	0.4	0.25-0.40	100	100	100	100	100	100	100
GV04C2ME	0.63	0.40-0.63	100	100	100	100	100	100	100
GV2ME05C	1	0.63-1.00	100	100	100	100	100	100	100
GV2ME06C	1.6	1.00-1.60	100	100	100	100	100	100	100
GV2ME07C	2.5	1.60-2.50	100	100	100	100	100	100	100
GV2ME08C	4	2.50-4.00	100	100	100	100	100	100	100
GV2ME10C	6.3	4.00-6.30	100	100	100	100	50	50	50
GV2ME14C	10	6.00-10.00	100	100	100	100	15	15	10
GV2ME18C	14	9.00-14.00	100	100	15	7.5	8	4	6
GV2ME20C	18	13.00-18.00	100	100	15	7.5	8	4	6
GV21C2ME	23	17.00-23.00	50	50	15	6	6	3	4
GV2ME22C	25	20.00-25.00	50	50	15	6	6	3	4
GV32C2ME	32	24.00-32.00	50	50	10	5	6	3	4

Característica de acción (Guardamotor GV2) con carga equilibrada en cada fase
Múltiplo de corriente nominal	Estado inicial	Tiempo estipulado	Resultado de disparo	Temp. ambiente de prueba
1.05	Frío	T ≤ 2H	Sin disparo	+40℃ ± 2℃
1.2	Caliente (posterior a prueba 1)	T < 2H	Disparo
1.5	Fase única	T < 2 min	Disparo
1.5	Desde arranque equilibrado	T < 2 min	Disparo
7.2	Frío	2 < T ≤ 10s	Disparo

Característica de acción (Guardamotor GV2) bajo pérdida o desequilibrio de fase
Múltiplo de corriente		Estado inicial	Tiempo estipulado	Resultado	Temp. ambiente de prueba
Dos fases	Tercera fase	Estado inicial	Tiempo estipulado	Resultado	Temp. ambiente de prueba
1	0.9	Frío	T ≤ 2H	Sin disparo	+40℃ ± 2℃
1.15	0	Caliente (posterior a prueba 1)	T < 2H	Disparo	+40℃ ± 2℃

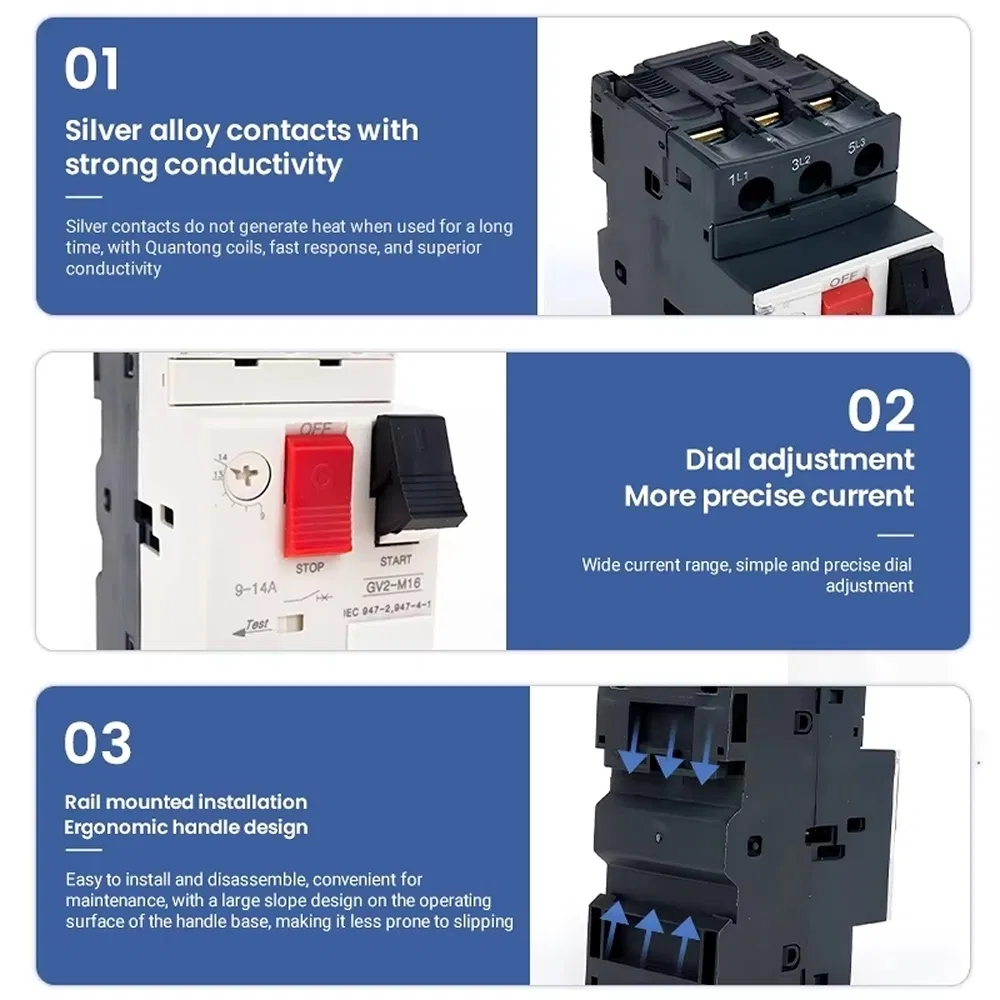

Fotos detalladas
