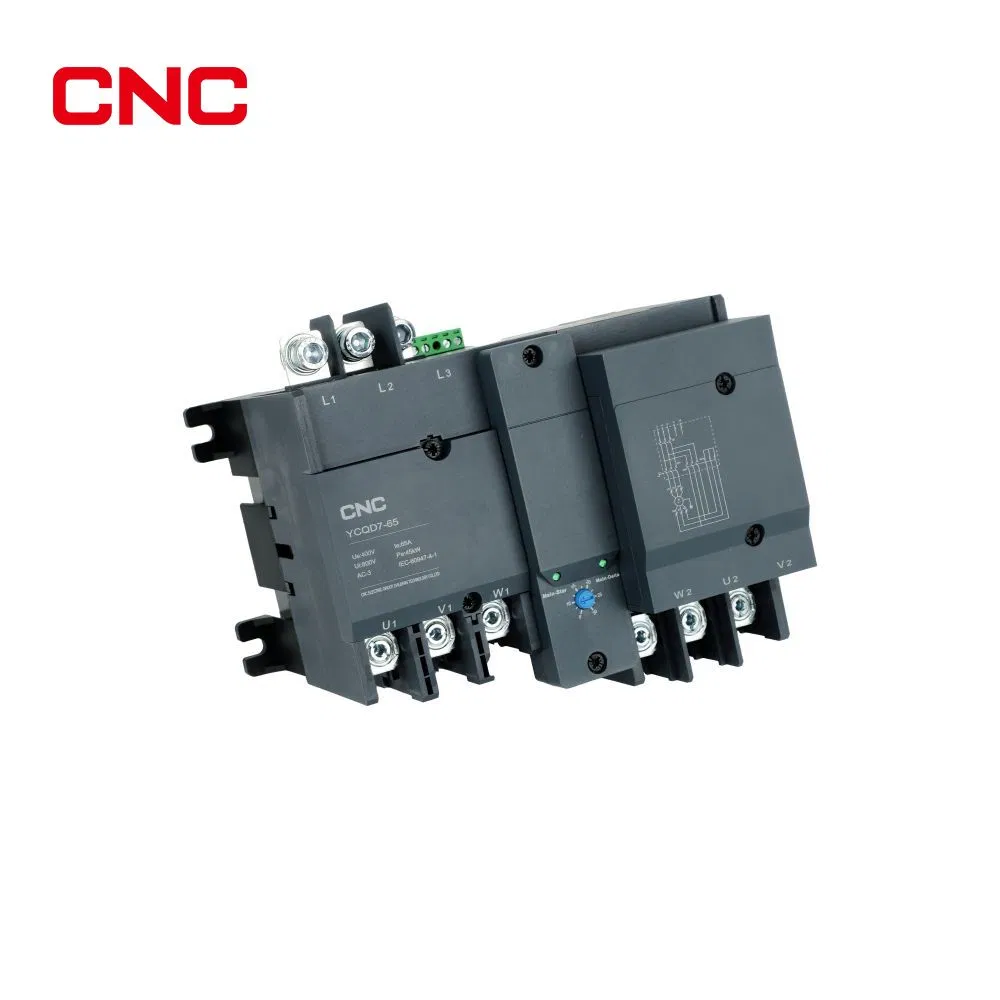

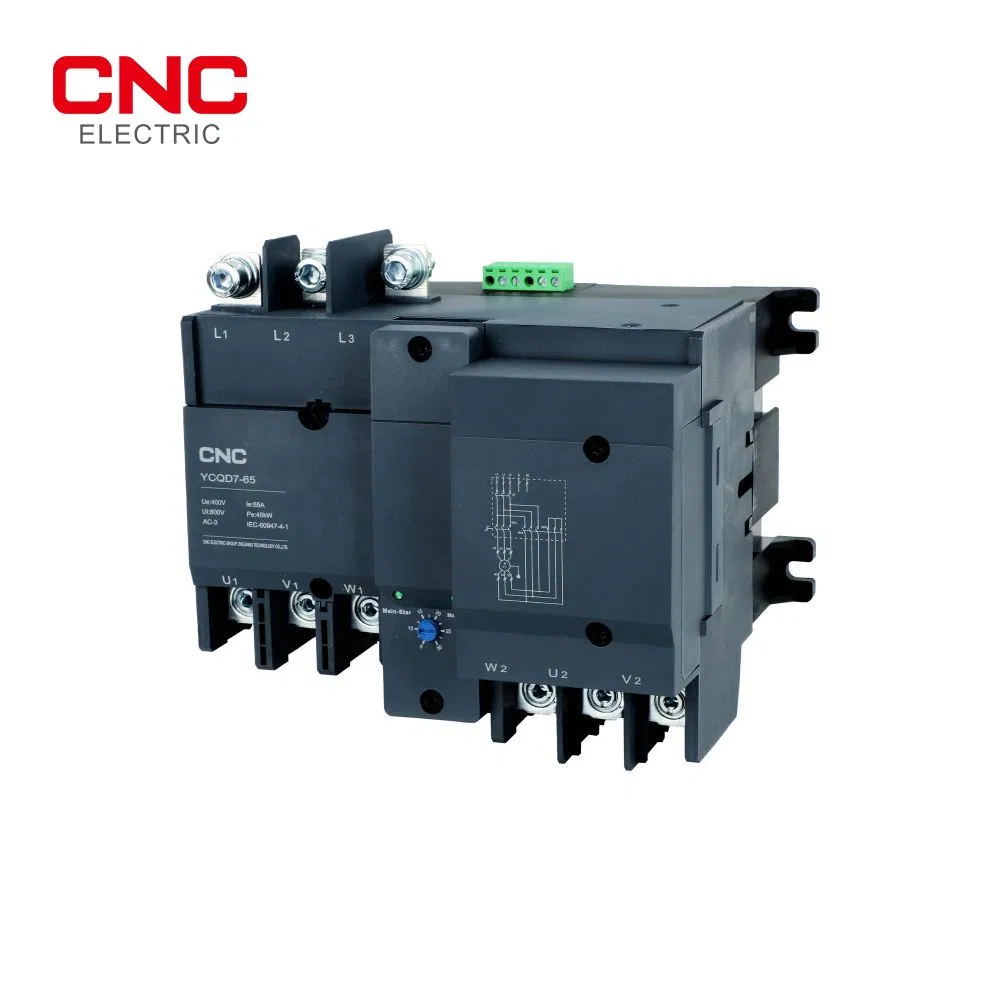

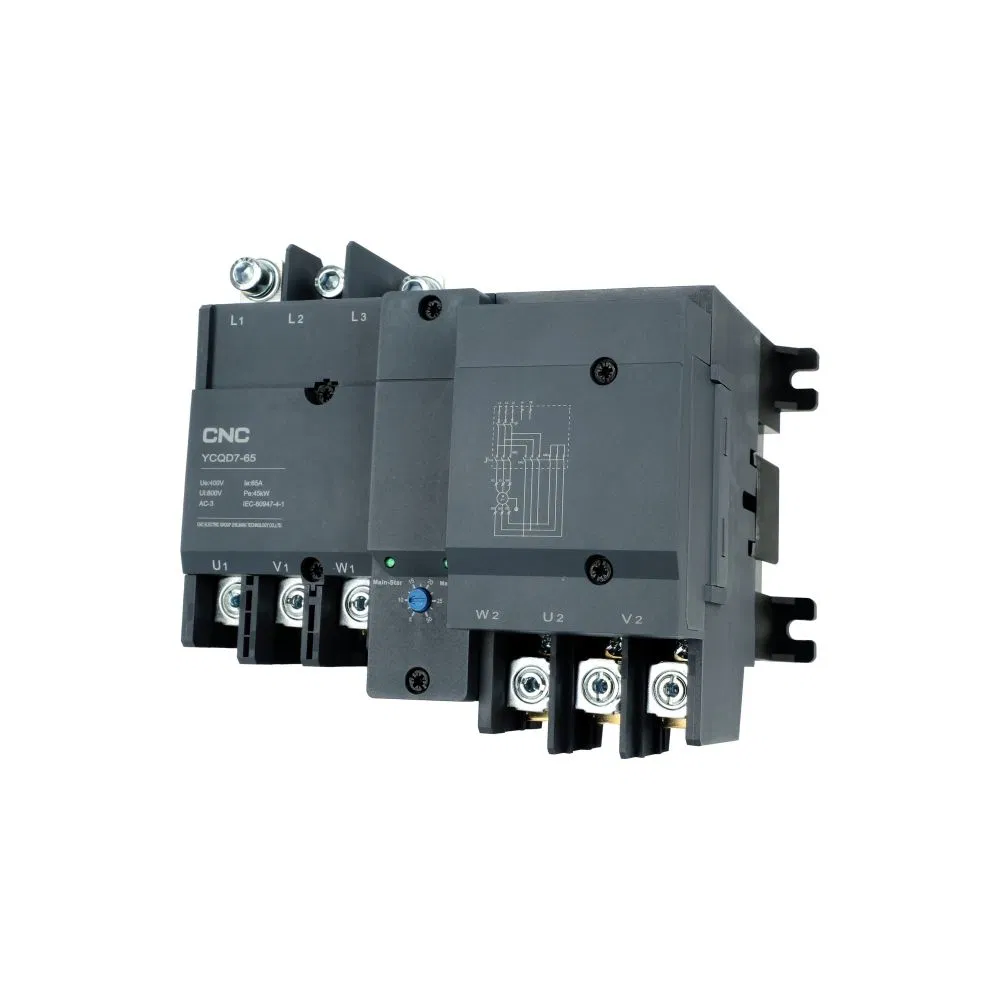

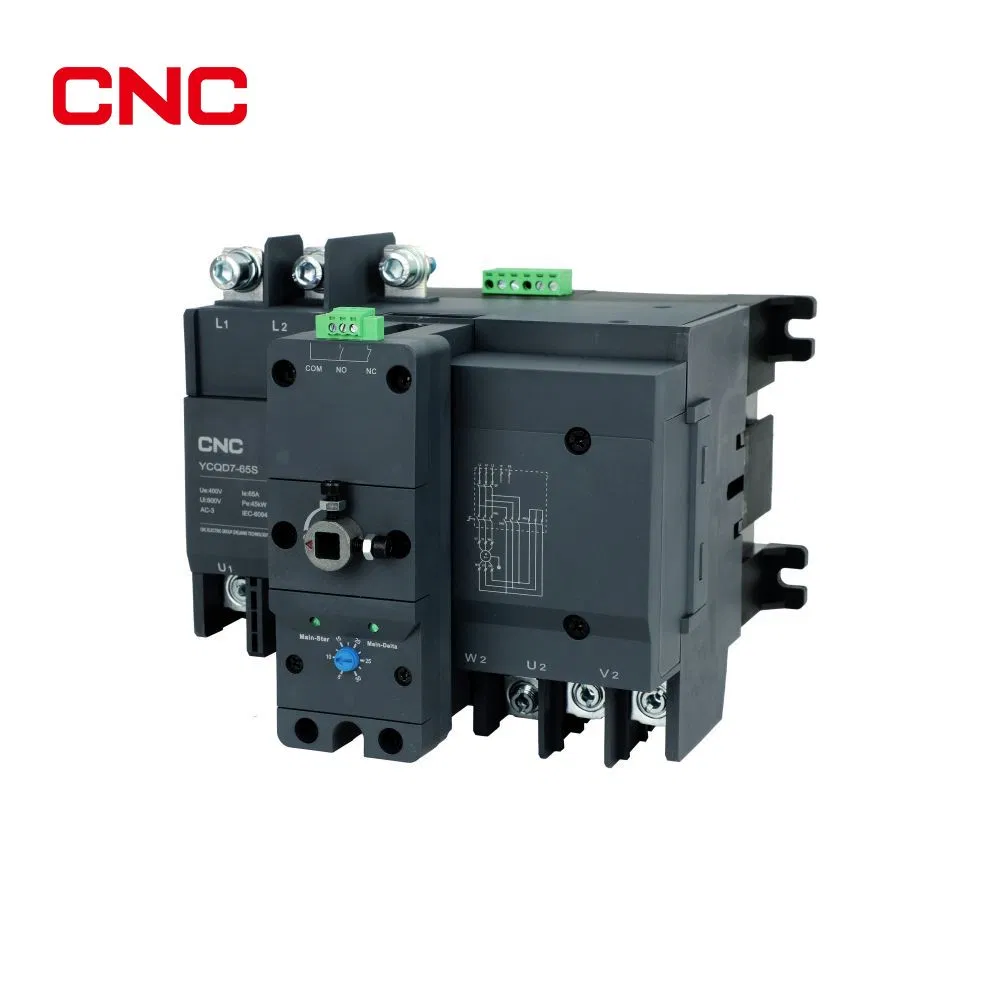

El arrancador estrella-triángulo integrado inteligente de la serie YCQD7 es adecuado para motores de inducción de jaula de ardilla trifásica con 50 Hz de CA, tensión nominal de 380 V / 400 V y corriente de trabajo nominal de hasta 110 A (corriente de fase cuando el motor de arranque está conectado en triángulo), controlando la potencia hasta 90 kW. Se utiliza para controlar el arranque, funcionamiento y parada del bobinado del estator con conversión de estrella a delta, con el fin de reducir el impacto de la corriente de arranque y proteger el arranque del motor en la red de transmisión.

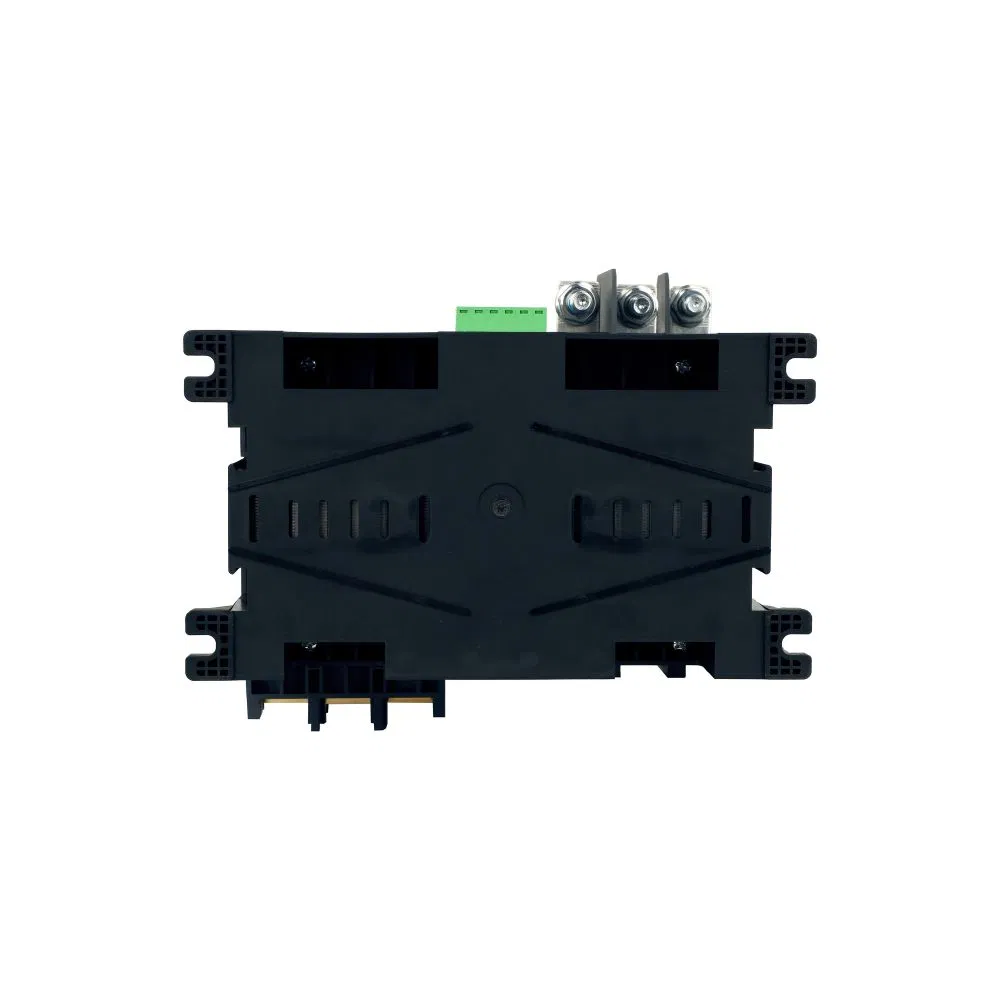

El arrancador adopta un diseño modular y una estructura integrada, integrando contactores, controladores inteligentes y contactos auxiliares. El controlador inteligente puede controlar automáticamente el motor de arranque para funcionar de acuerdo con el programa predeterminado, completando así el arranque estrella-delta del motor.

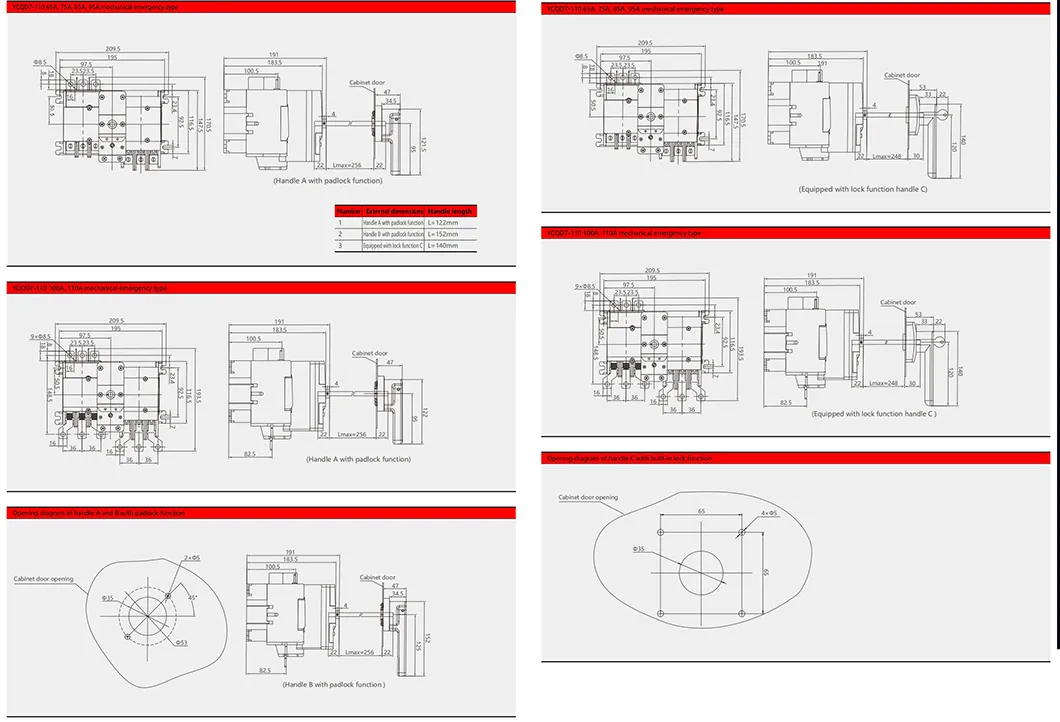

| Parámetro | Unidad | YCQDC-110 | ||||||
|---|---|---|---|---|---|---|---|---|
| Corriente de trabajo nominal: IE(AC-3) | A | 65 | 75 | 85 | 95 | 100 | 110 | |
| Tensión nominal de trabajo: UE | V | 380V/400V | ||||||
| Tensión de aislamiento nominal: UI | V | 800 | ||||||
| Número de polos | P | 3 | ||||||
| Vida útil mecánica | Automático/multifuncional | veces | 10000 | |||||
| Emergencia mecánica (funcionamiento manual) | veces | 3000 | ||||||
| Poder de funcionamiento controlable sugerido del motor (AC-3) | kW | 45 | 45 | 55 | 55 | 75 | 75 | |
| Soporte del cuerpo del fusible | - | NH1-125 | ||||||
| Capacidad de conectar terminales de cableado | mm² | 35 | 50 | |||||
| Parámetros de bobina | Tensión de control nominal U | V | 220V/230V | |||||
| Tensión de entrada | %Us | 80% ~ 110% | ||||||
| Liberar voltaje | %Us | 20% ~ 75% | ||||||
| Succión de la bobina | VA | 230 | ||||||
| Mantenga la potencia | VA | 19 | 32 | |||||
| Función | Tipo automático | Tipo de emergencia mecánica S | Multifuncional Z |
|---|---|---|---|
| Conversión de estrella a triángulo | Estándar | Estándar | Estándar |
| Tiempo de funcionamiento ajustable en estrella | Estándar | Estándar | Estándar |
| Emergencia mecánica (arranque forzado manual) | - | Estándar | - |
| Protección contra sobrecarga | - | - | Estándar |
| Protección del rotor bloqueado | - | - | Estándar |
| Protección contra pérdida de fase | - | - | Estándar |
| Protección de desequilibrio trifásico | - | - | Estándar |
| Protección contra sobretensión | - | - | Estándar |
| Protección contra subtensión | - | - | Estándar |
| Pantalla de problemas | - | - | Estándar |
| Alarma de fallo | - | - | Estándar |
| Visualización de estado | - | - | Estándar |
| Función de comunicación | - | - | Opcional |
* Anotación: "-" indica que no está disponible; "Opcional" indica opciones configurables; "Estándar" indica configuración predeterminada.
Inicio estrella-triángulo: Cuando la bobina de control se activa con una tensión de control de 220V, el contactor principal del arrancador se cierra, formando un circuito en estrella con el contactor correspondiente. El motor arranca a tensión reducida. Al alcanzar el tiempo establecido de conmutación y la velocidad se aproxima a la nominal, el circuito en estrella se desconecta automáticamente para cerrar el contactor en triángulo, permitiendo que el motor funcione a tensión completa.
Emergencia mecánica: En caso de que la línea de señal o la línea de control de la bomba contra incendios falle, impidiendo el arranque automático o manual eléctrico, se puede utilizar el dispositivo de arranque de emergencia mecánico en la puerta de la caja de control. Esto cierra de manera manual forzada los contactores correspondientes para poner en marcha la bomba.
