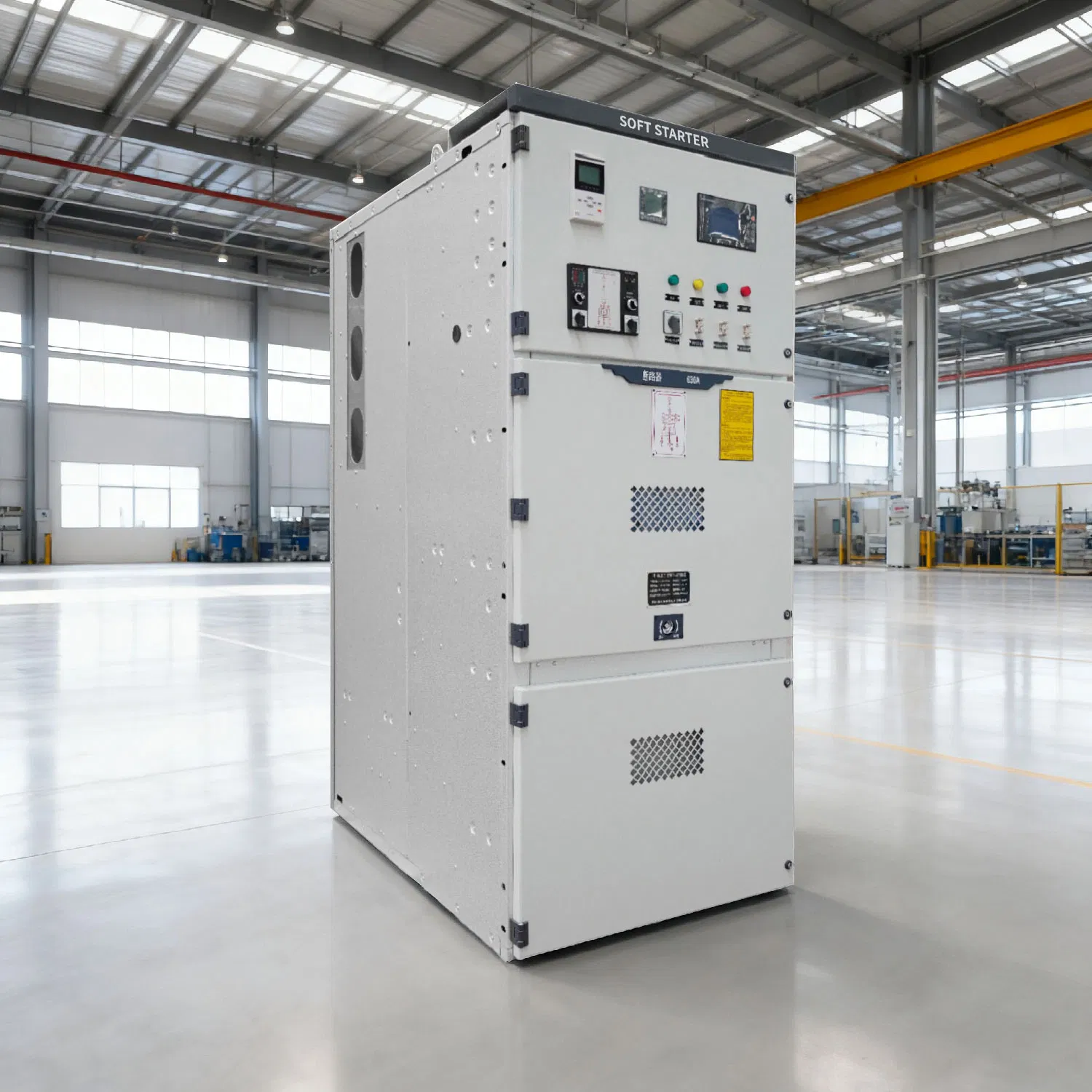

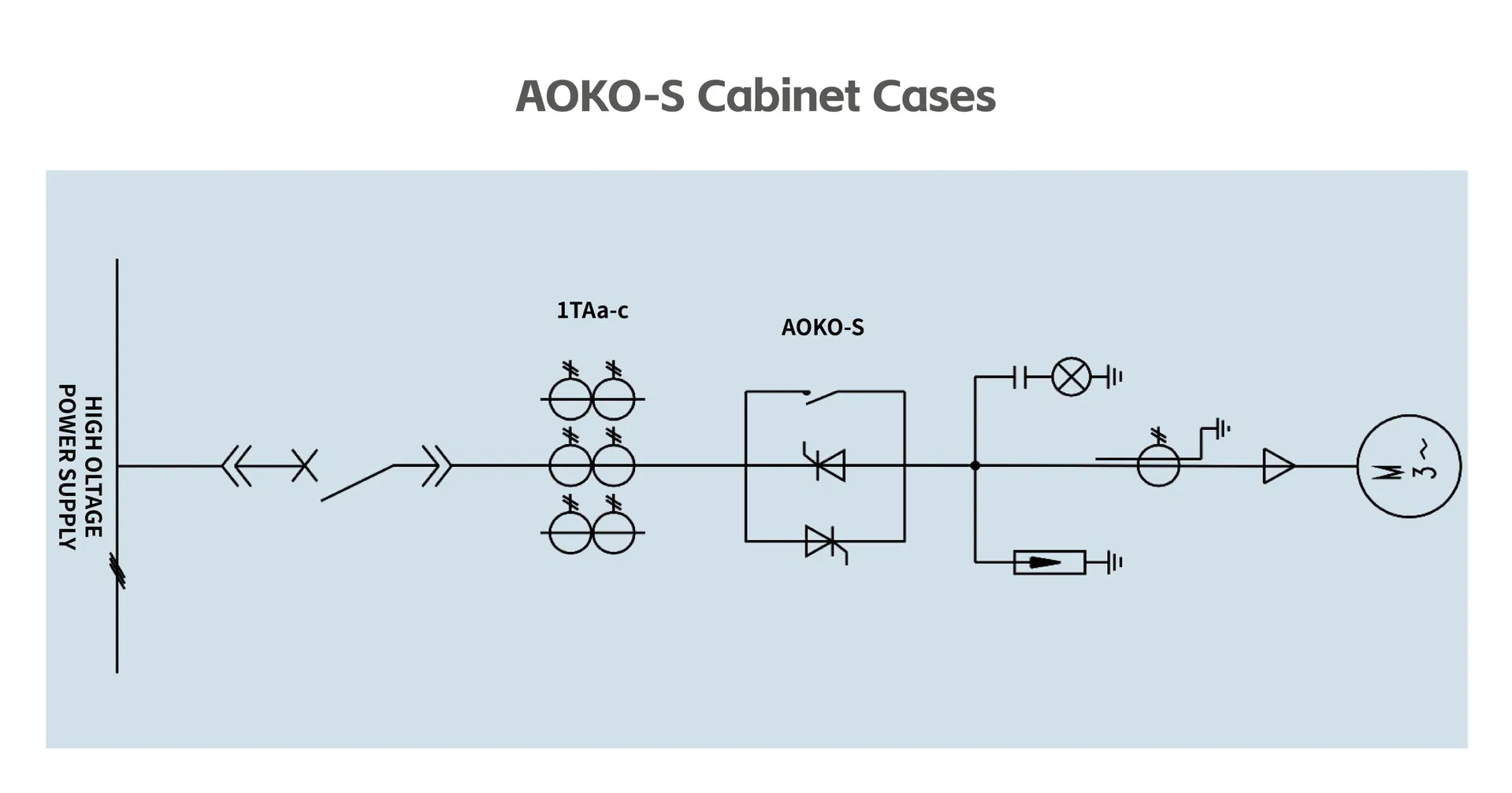

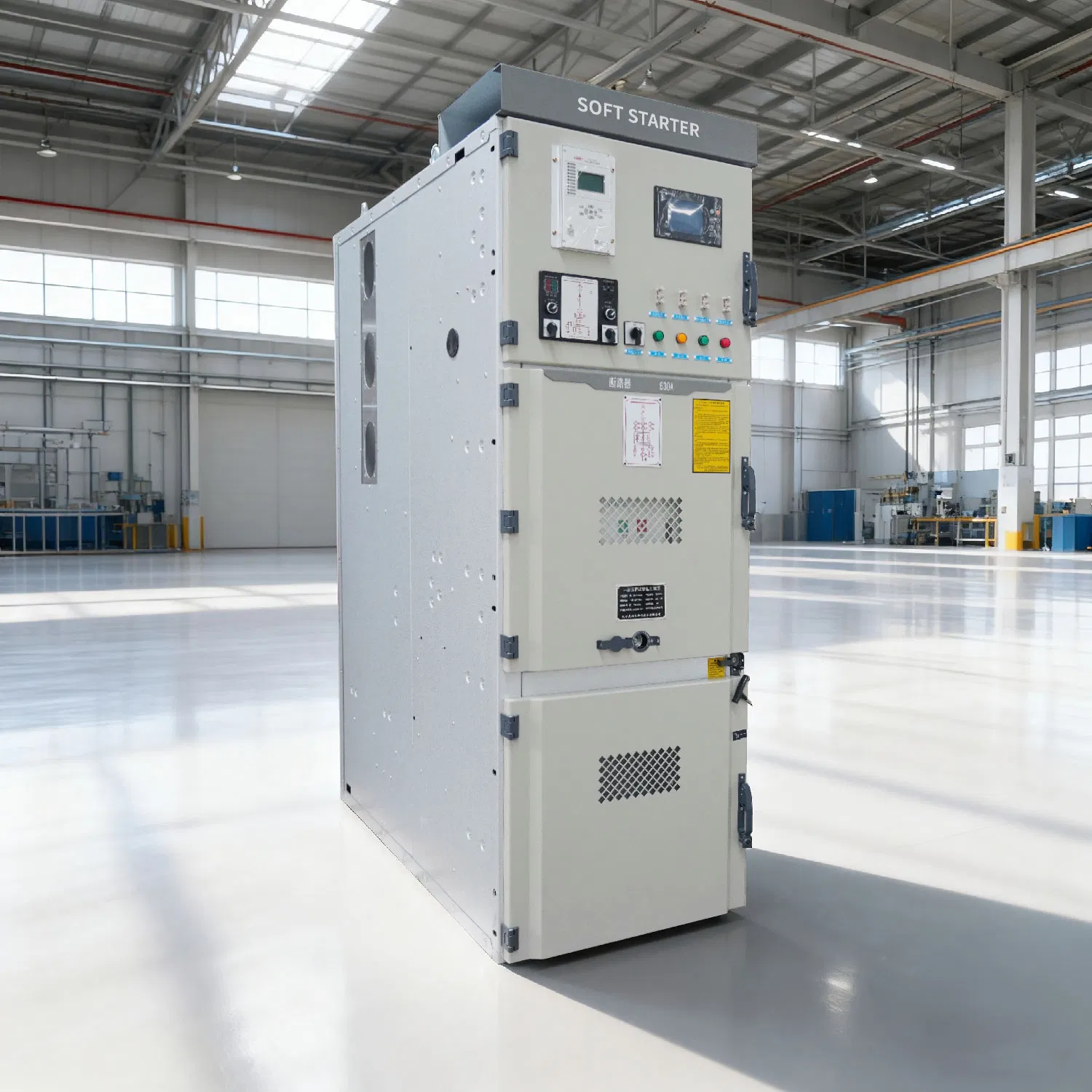

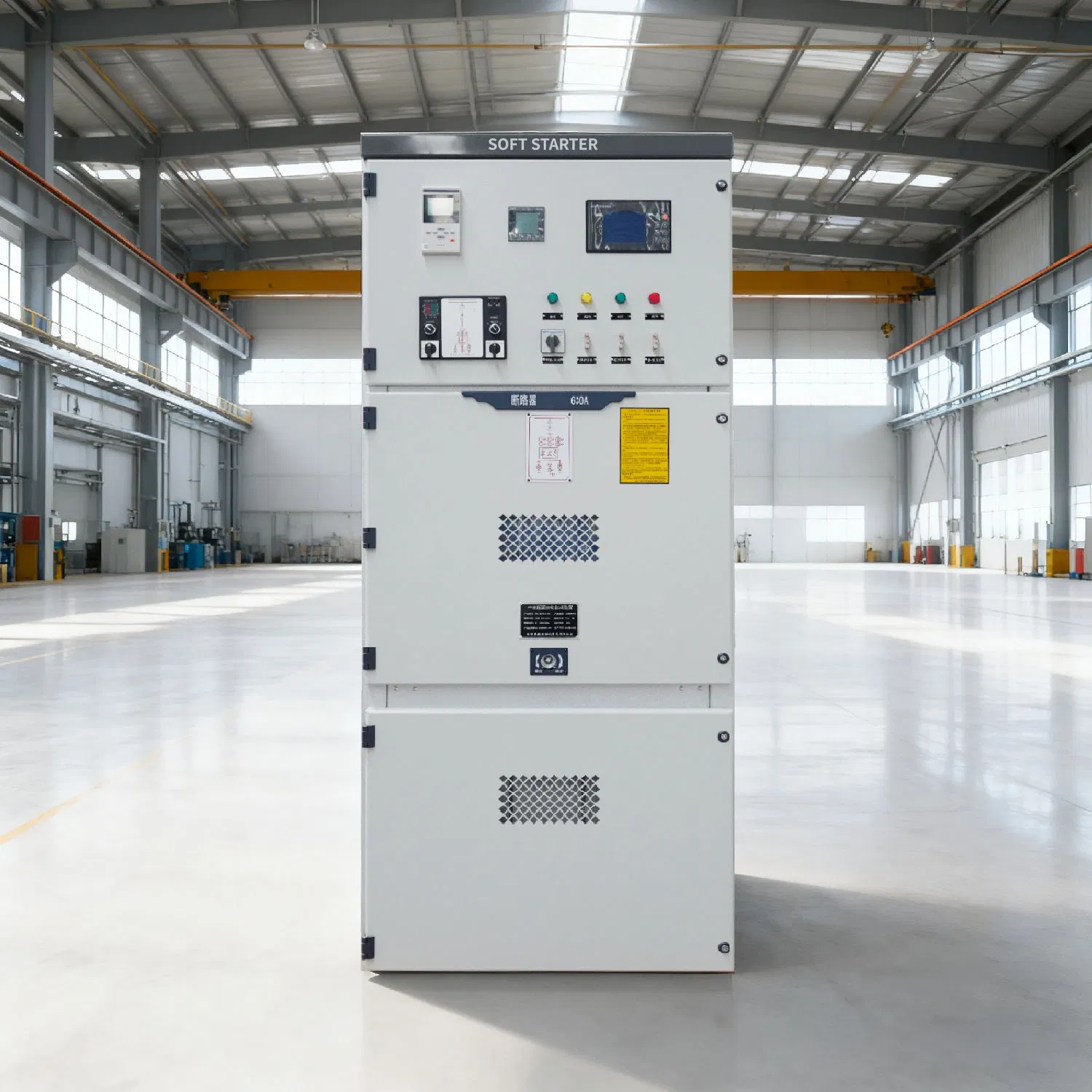

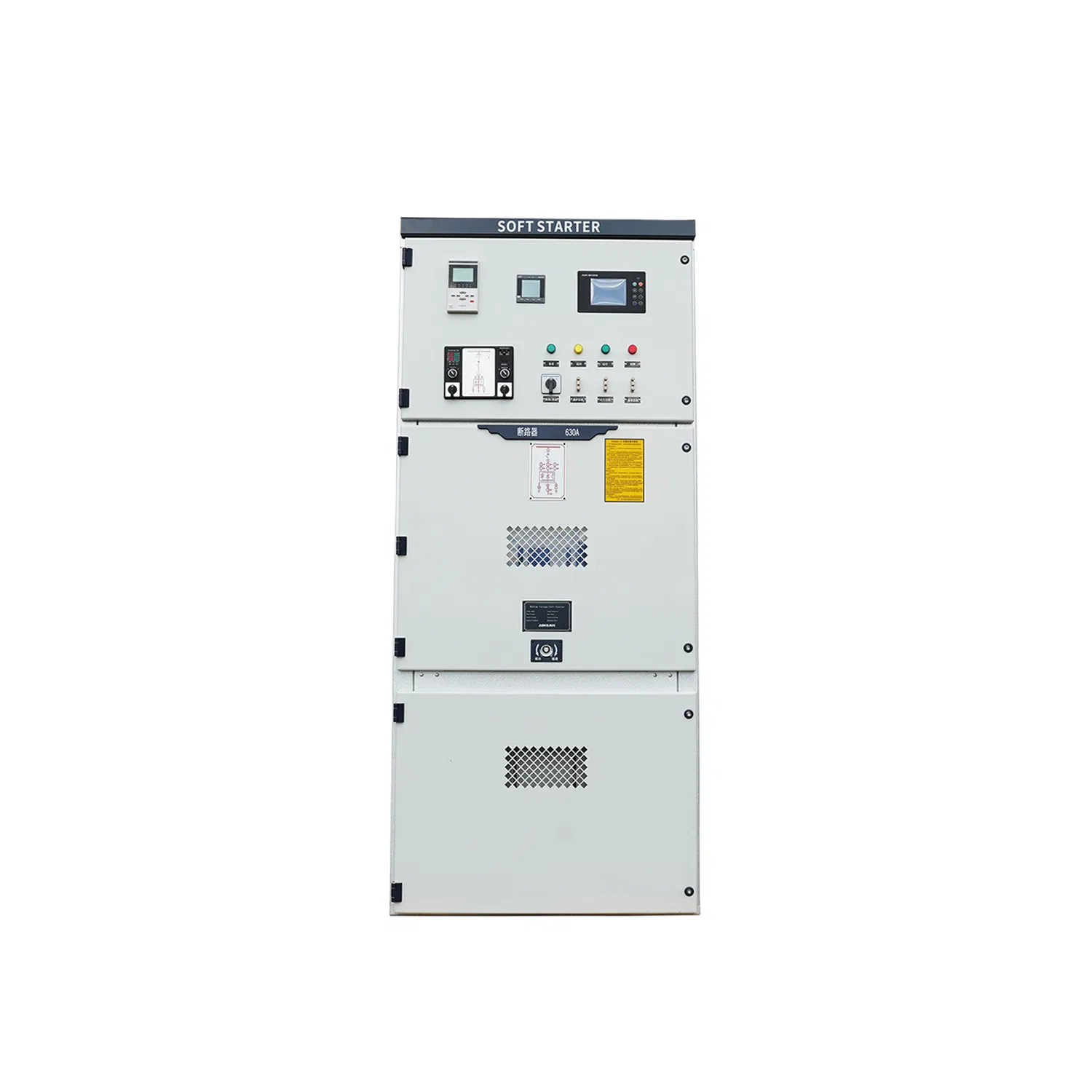

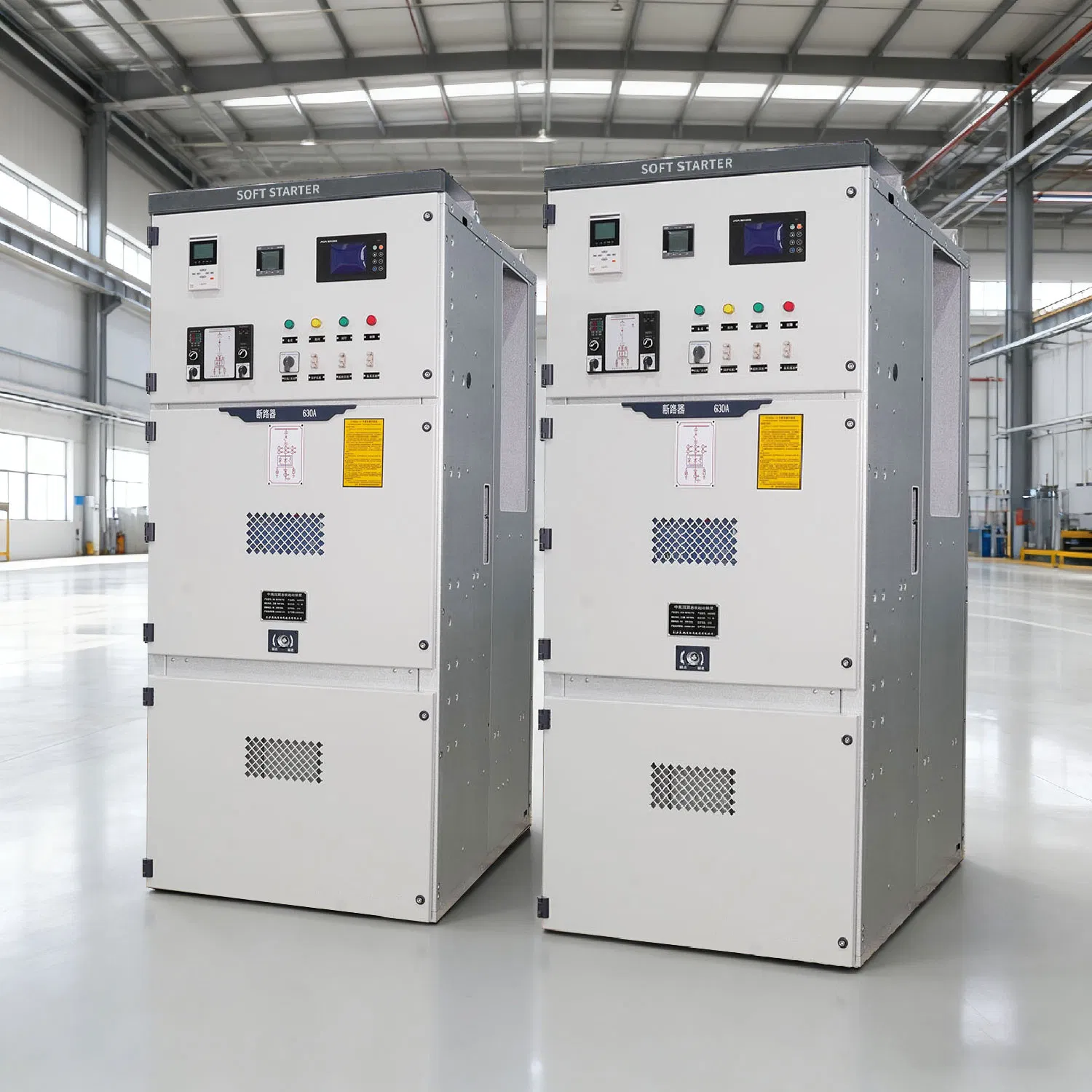

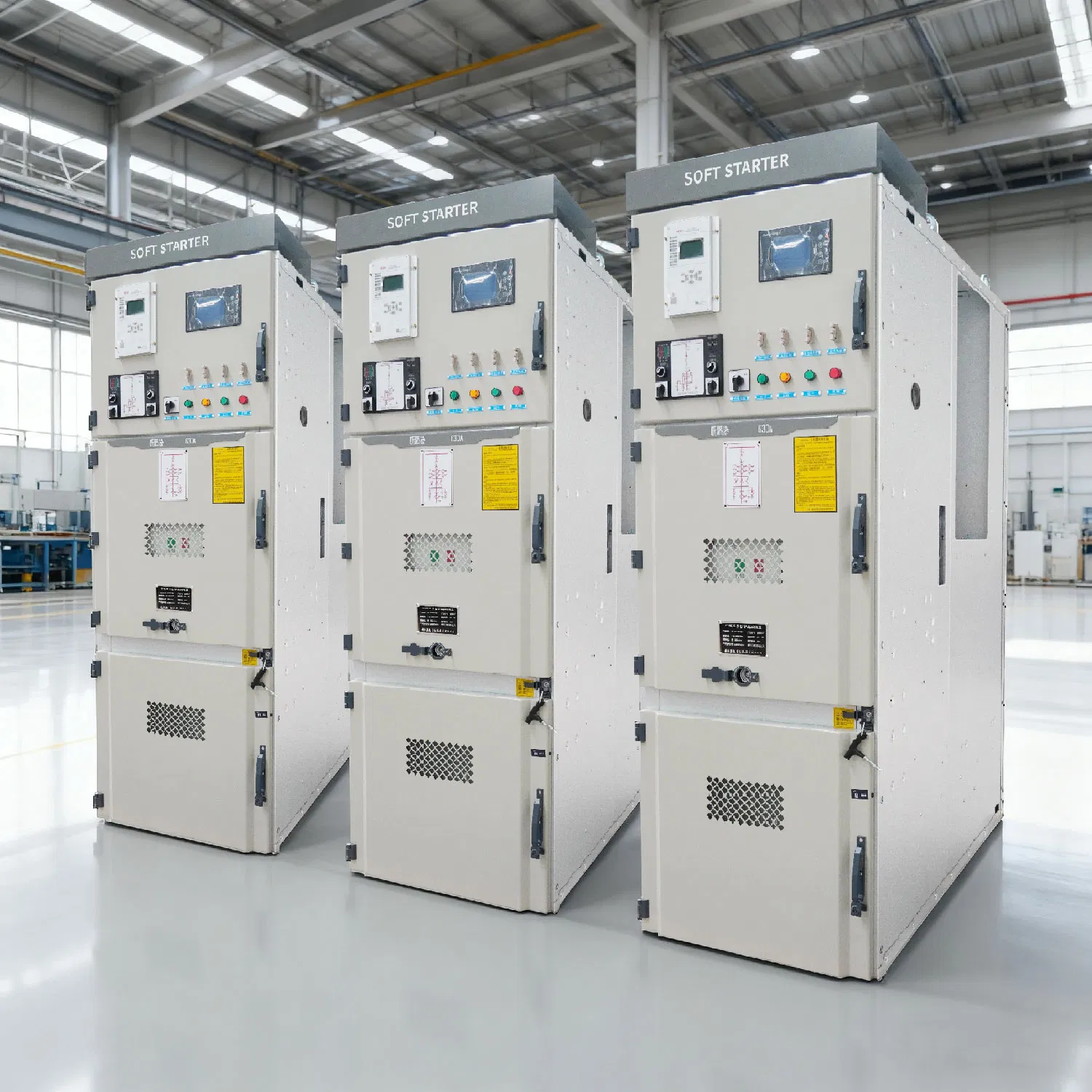

El diseño integrado que combina el armario de distribución, arrancador suave del gabinete, y la derivación de gabinete, tamaño compacto, fácil instalación, sin necesidad de una operación independiente archivador o armario de distribución, la eliminación de alto diseño de los costes.
| Las condiciones de trabajo | |
|---|---|
| El rango de tensión | 2~11kV ac |
| Rango de potencia | 110kW~3000kW |
| Frecuencia de trabajo | 50Hz/60Hz ±1Hz |
| Requisitos de secuencia de fases | Puede funcionar en cualquier secuencia de fase |
| Los requisitos de carga | Tres fases motor asíncrono de jaula de ardilla, motor sincrónico, motor de rotor de la herida |
| Fuente de Alimentación de control | El usuario proporciona 220V AC |
| Método de refrigeración | La Refrigeración natural |
| Ubicación de instalación | Instalación interior (lugares sin polvo conductivo y vibración severa) |
| Las condiciones ambientales | La temperatura ambiente: -20℃~50℃ |
| Humedad relativa: 5%~95% sin condensación | |
| La altitud inferior a 1.500 metros (puede usar para la reducción de velocidad superior a 1.500 metros) | |
| Establecer parámetros | |
| Tiempo de arranque suave | 0~120 ajustable de segundos. |
| Tiempo de parada suave | 0~60 ajustable de segundos. |
| Tensión inicial | 20~90% ajustable |
| Corriente nominal | Ajustable |
| Los parámetros de protección | Ajustable |
| Pasar el tiempo | El 90% de la tensión 0.0~3.0 segundos, ajustable |
| Método de control | Ajustable (control de tensión de la rampa, límite de corriente de control, control de corriente de la rampa) |
| Modo de arranque | Ajustable (botón local, remota, combinación) |
| Funciones de protección. | |
| Pérdida de fase, la protección subtensión | Bajotensión valor ajustable |
| Fuente de alimentación protección contra sobretensiones | La sobretensión valor ajustable |
| La ejecución de la protección de sobrecorriente | Límite de tiempo inverso automático de protección, controlada por la CPU |
| Protección de los componentes de tiristor | Ecualización dinámico y estático |
| Protección de sobretensión instantáneo | Red de absorción de dv/DF |
| Protección de la intervalo de tiempo de arranque | Intervalo de tiempo de arranque ajustable |
| A partir de protección de tiempo de espera | Protección superior a tiempo de arranque suave |
| Protección de los controles de bloqueo | Bloqueo mecánico y eléctrico |
| Las funciones de detección | |
| Detección de corriente | Corriente de fase |
| Detección de voltaje | La tensión de entrada de alimentación y la tensión de funcionamiento del motor |
| Monitorización de energía | Medir y analizar la calidad de alimentación de CA en el extremo receptor de energía del usuario. |
| La interfaz de comunicación | |
| La interfaz de comunicación | Interfaz RS-485 y la interfaz de Profibus opcional |
| El protocolo de comunicación | Modbus RTU y protocolo Profibus-DP opcional |
| La interfaz de funcionamiento | |
| Pantalla LCD | Pantalla chino e inglés, mostrando diferentes estados y establecer parámetros |
| Teclado | Teclado de membrana |
| Indicadores luminosos de estado | Incluye: Alimentación, el arranque suave, que se ejecutan, fallo |
| La función de memoria | |
| Memoria de la operación | Can descargar automáticamente los parámetros de control desde la memoria EEPROM |
| El registro de eventos | Can registrar los acontecimientos históricos |
