El diseño del dispositivo cumple estos criterios:

• IEC439-1 Equipo de control y celda de baja tensión
• GB7251 celda de baja tensión
• ZBK360001 celda de baja tensión retirable

Estructura primaria:

• Bastidor principal de acero de sección abierta 8MF con orificios de instalación (20mm, 100mm, Φ9.2mm) para instalación flexible;
• El conjunto del bastidor principal ofrece opciones de montaje completo y estructura soldada por piezas;
• Cada sala de funciones está aislada, con compartimentos para la unidad de funciones, barra de bus y cable, lo que garantiza una funcionalidad independiente;
• La línea de bus principal de hielo plano mejora la resistencia de la energía eléctrica del bus, asegurando una alta resistencia a cortocircuitos;
• El diseño del compartimento de cables permite una entrada y salida de cables convenientes.

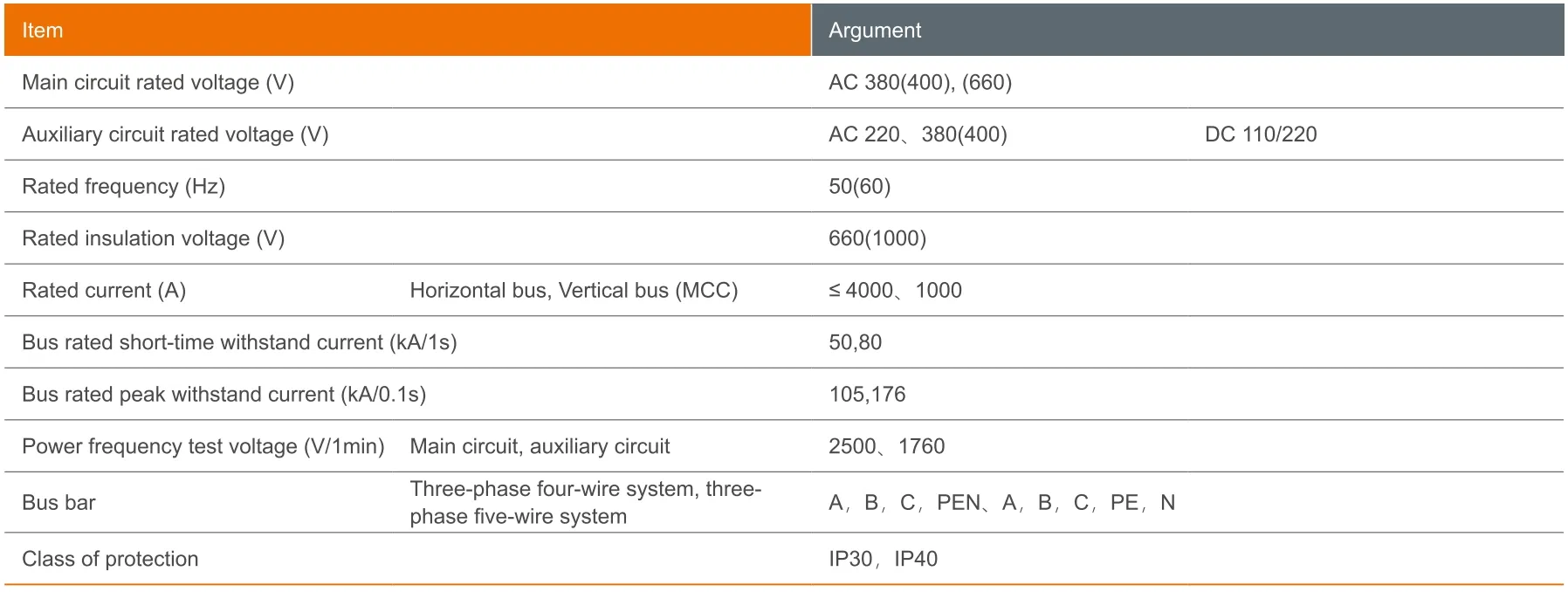

• Tamaño de armario universal (consulte la tabla siguiente)
