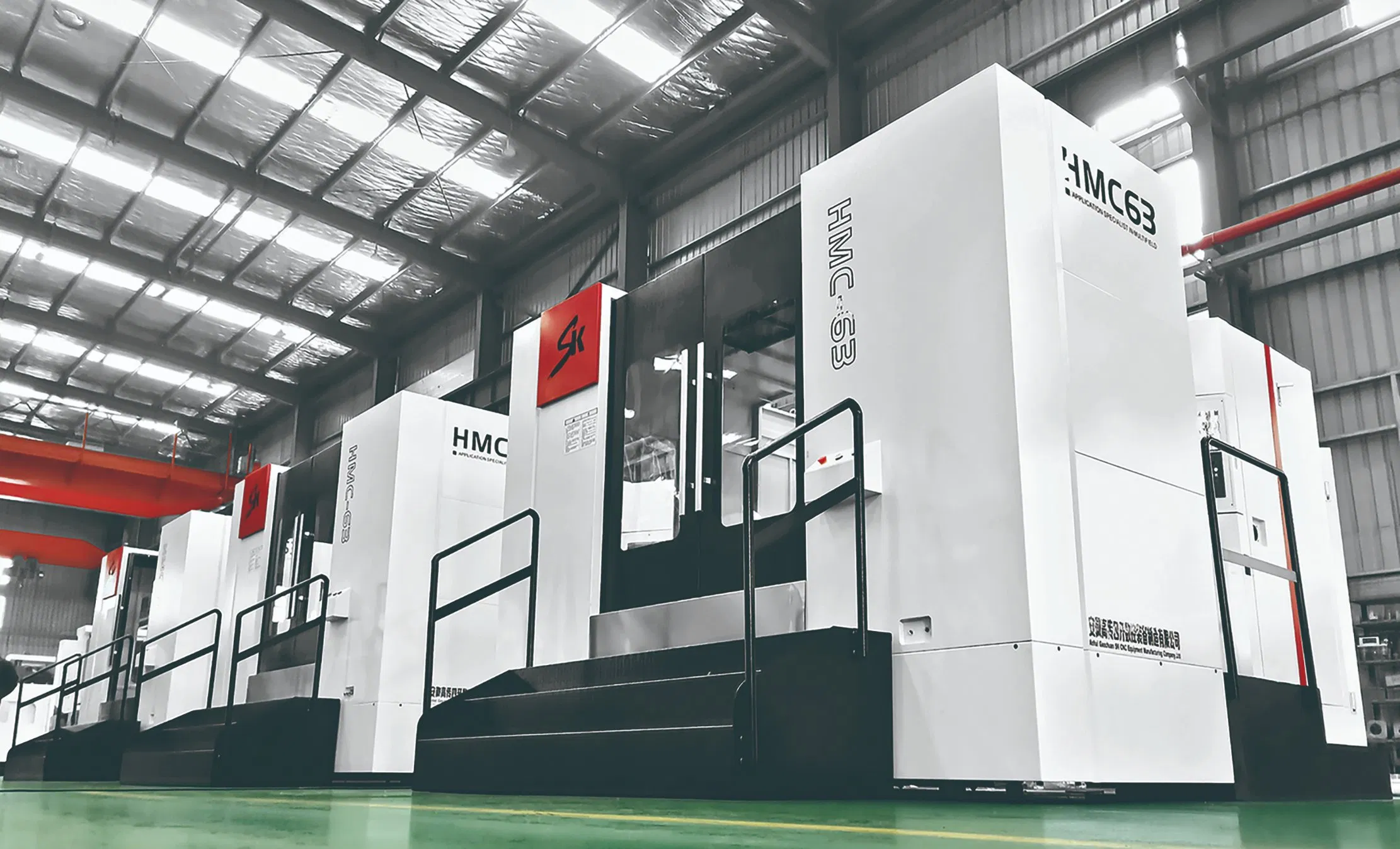

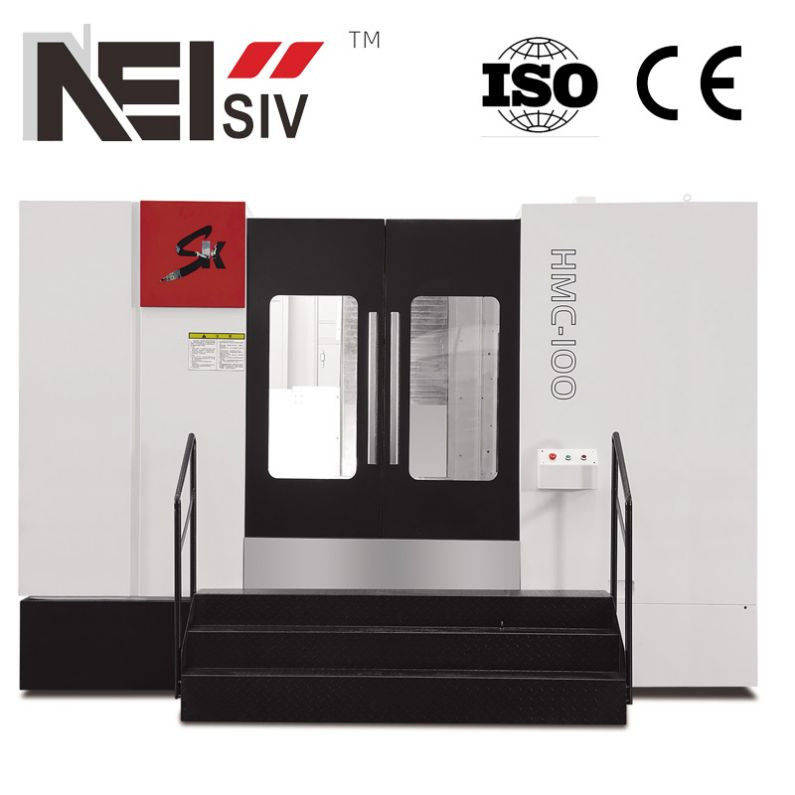

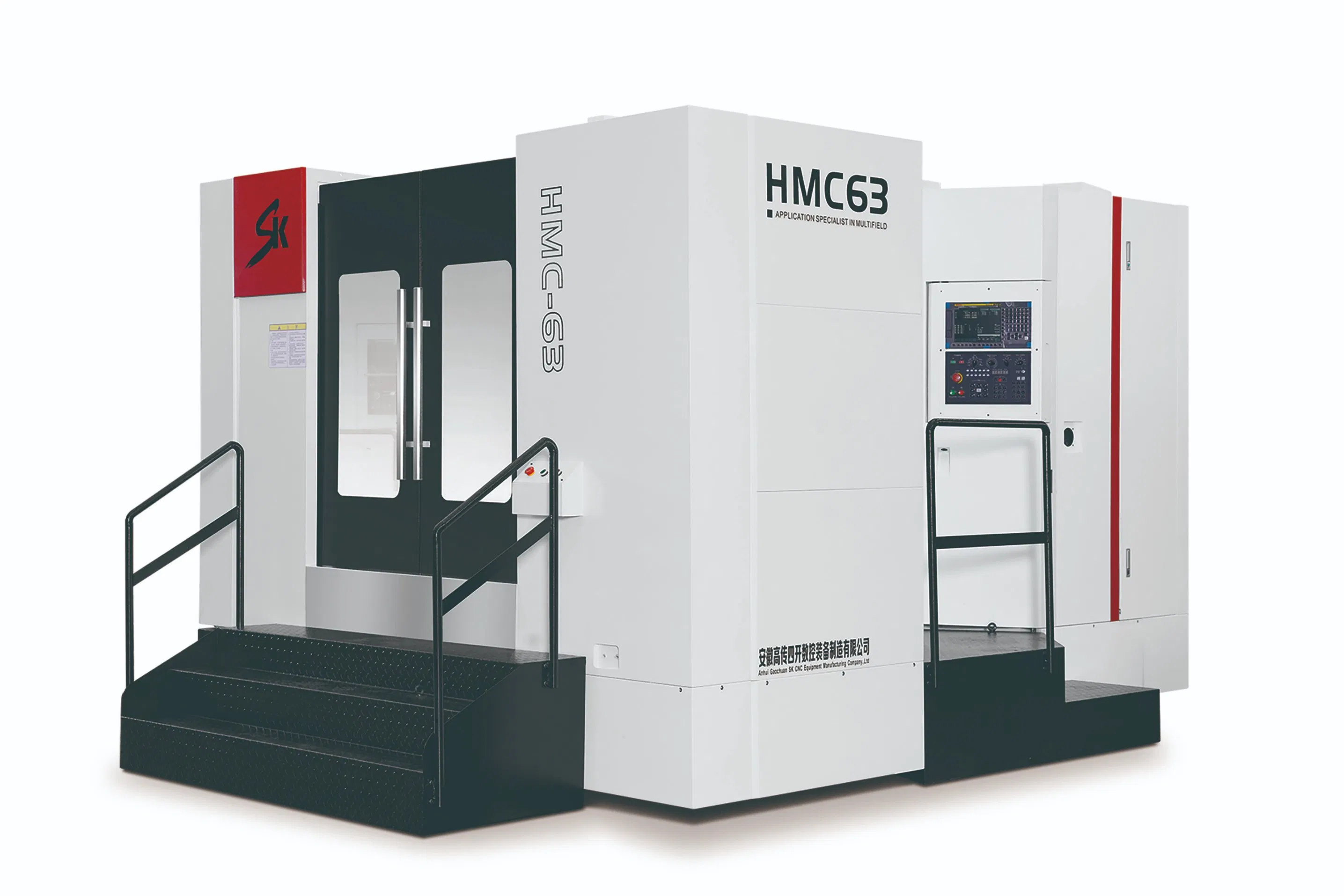

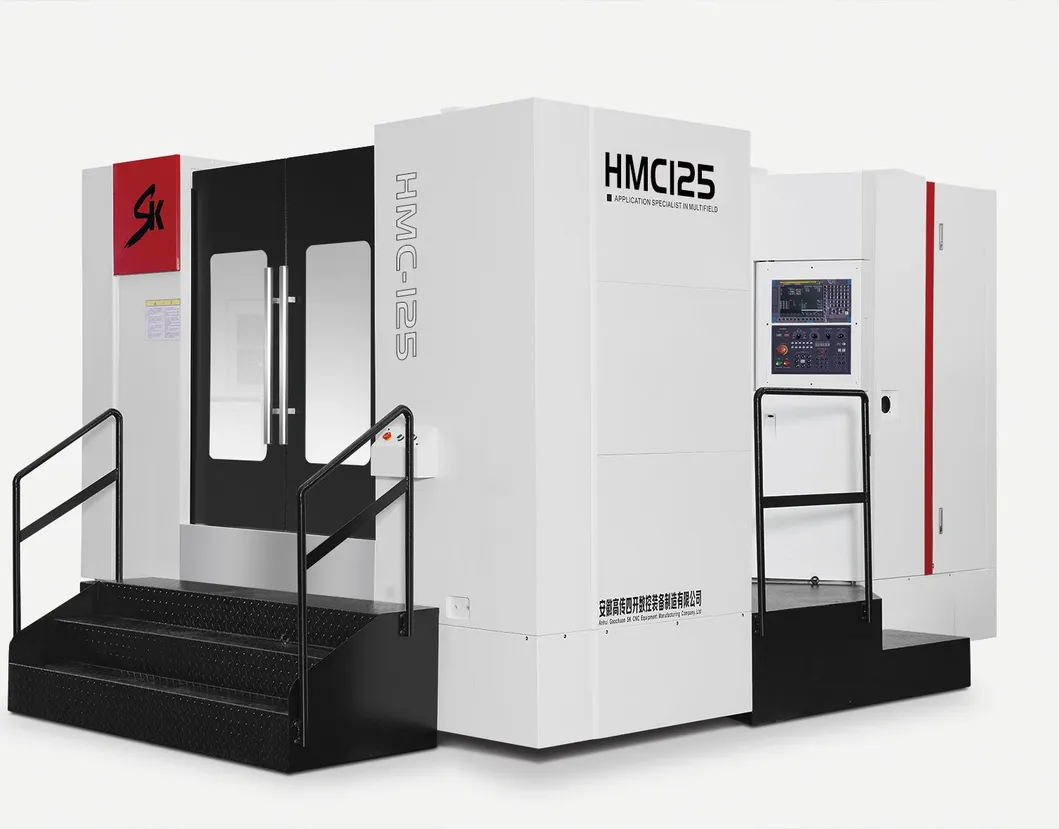

| Especificación | Unidad | HMC50 | HMC63 | HMC80 | HMC100 | HMC125 |
|---|---|---|---|---|---|---|
| EJE X/Y/Z | mm | 660/580/620 | 1050/750/900 | 1300/1000/1000 | 1600/1000/1400 | 200 x 1300 x 1400 |
| Distancia desde el extremo del husillo al centro de banco de trabajo | mm | 130-750 | 150-1050 | 200-1200 | 250-1650 | 350-1750 |
| Distancia desde el centro del husillo a superficie de la mesa de trabajo | mm | 100-680 | 100-850 | 120-1120 | 120-1120 | 120-1420 |
| Tamaño del banco de trabajo (L*W) | mm | 500 x 500 | 630×630 | 800 x 800 | 1000 x 1000 | 1250 x 1250 |
| Carga máxima de la mesa de trabajo | Kg | 700 | 1200 | 2000 | 2200 | 3500 |
| Divisiones de Workbench | mm | 1°/0,001° | 1°/0,001° | 1°/0,001° | 1°/0,001° | 1°/0,001° |
| Diámetro de giro máximo de la pieza activado banco de trabajo | mm | 800 | 1400 | 2000 | 2200 | 2600 |
| Ranura en T(número - ancho - espaciado) | Mm | 5-18-100 | 5-22-125 | 5-22-160 | 5-22-200 | 7-22-160 |
| Diámetro interior cónico del husillo (tipo / tamaño instalado) | mm | BT40 | BT50 | BT50 | BT50 | BT50 |
| Velocidad del husillo | rpm | 8000 | 6000 | 6000 | 6000 | 60000 |
| Eje X/y/Z avance rápido | m/min | 34/34/34 | 30/30/30 | 24/24/24 | 24/24/24 | 18/18/18 |
| Alimentación de corte máxima | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 |
| Método de cambio de herramienta | - | Tipo de brazo de cuchilla | Tipo de brazo de cuchilla | Tipo de brazo de cuchilla | Tipo de brazo de cuchilla | Tipo de brazo de cuchilla |
| Especificaciones del portaherramientas | tipo | BT40 | BT50 | BT50 | BT50 | BT50 |
| Capacidad de la herramienta | herramientas | 24 Tipo de disco | 30 Tipo de disco | 30 Tipo de disco | 30 Tipo de disco | 30 Tipo de disco |
| Longitud máx. De la herramienta | - | Φ80 | Φ115 | Φ115 | Φ115 | Φ115 |
| Diám. Máx. De herramienta | mm | 300 | 350 | 350 | 350 | 350 |
| Peso máx. De la herramienta | kg | 8 | 18 | 18 | 18 | 18 |
| Tiempo de cambio de herramienta más rápido (T-T) | seg | 2,5 | 5 | 5 | 5 | 5 |
| Motor de husillo | kw | 11/15 | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 |
| Precisión de posicionamiento XYZ | mm | 0,008 | 0,008 | 0,008 | 0,01/0,01/0,008 | 0,012/0,08/0,08 |
| Precisión de reposicionamiento XYZ | mm | 0,005 | 0,005 | 0,005 | 0,008/0,008/0,005 | 0,006/0,005/0,005 |
| Precisión de posicionamiento de la mesa de trabajo 1°/0,001° | mm | 5"(8") | 5"(8") | 5"(8") | 5"(8") | 5"(8") |
| Mesa de trabajo Precisión de reposicionamiento 1°/0,001° | mm | 3"(5") | 3"(5") | 3"(5") | 3"(5") | 3"(5") |
| Tamaño de la máquina: L*W*H | mm | 2600 x 3300 x 2600 | 3400/5300×2900 | 4500 x 6000×4000 | 4900 x 6500 x 4000 | 6000 x 7000 x 4500 |
| Peso de la máquina aprox | t | 8 | 12,5 | 16,5 | 20 | 27 |
