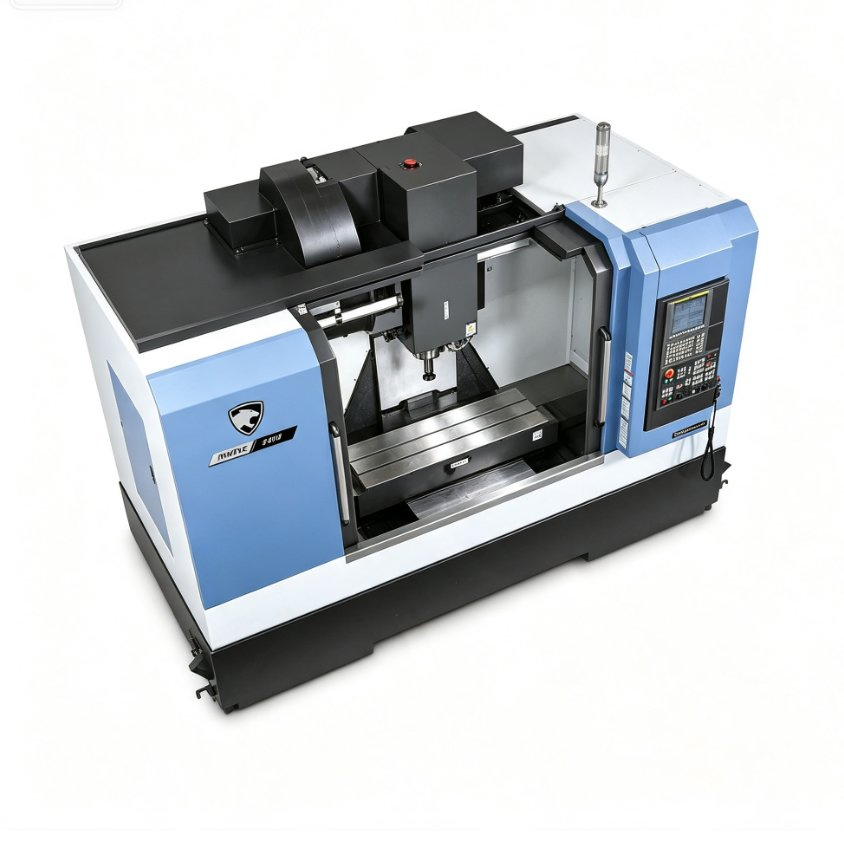

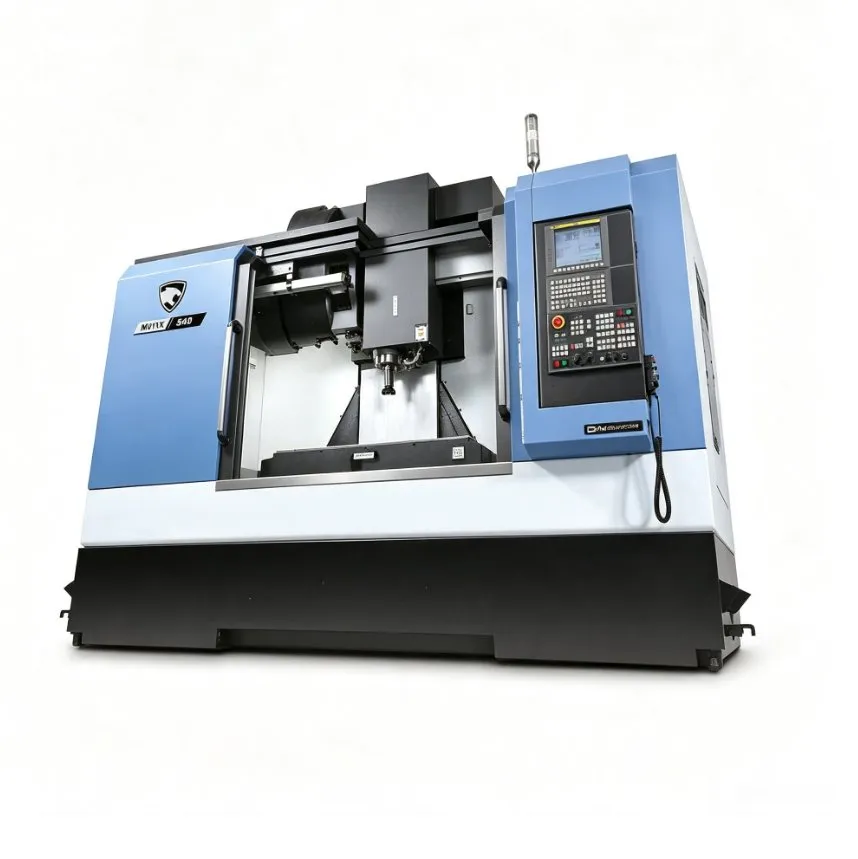

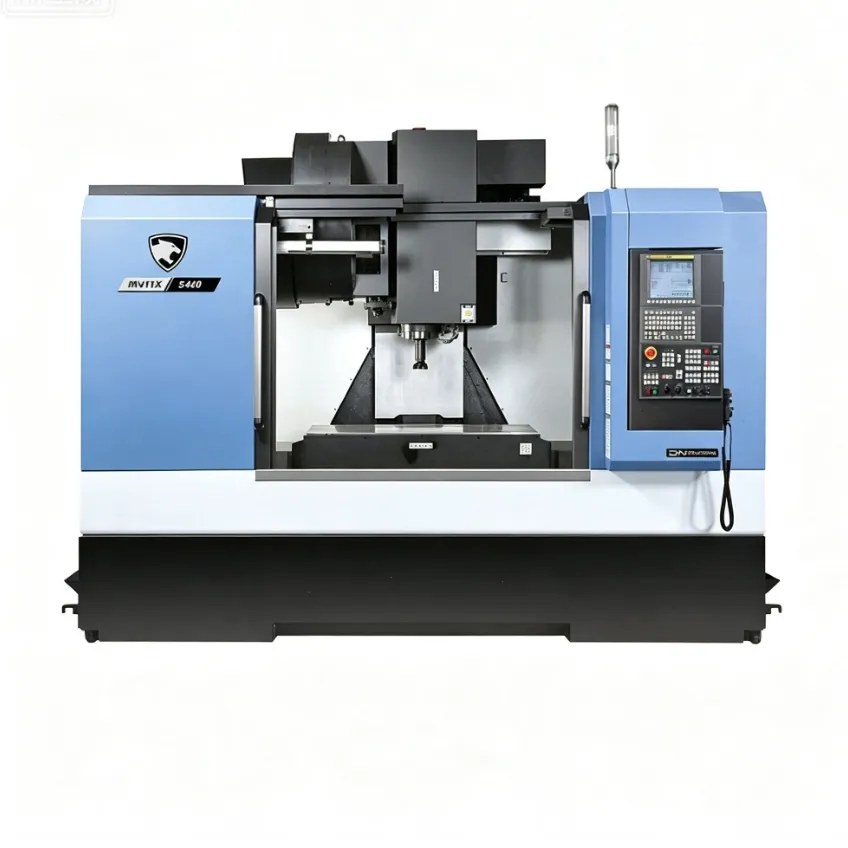

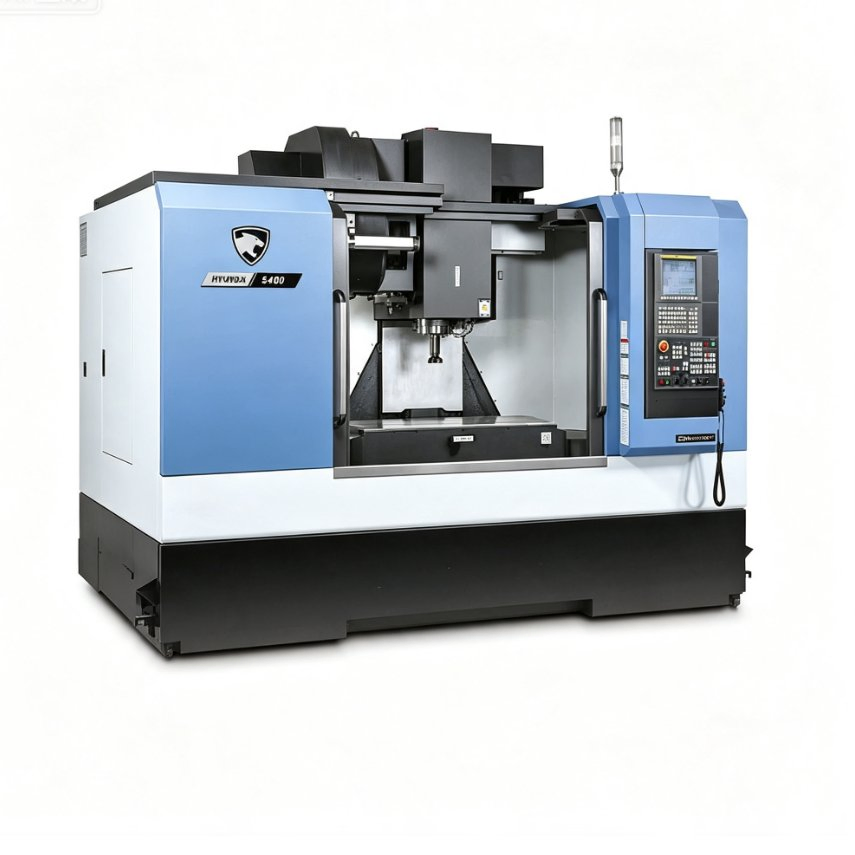

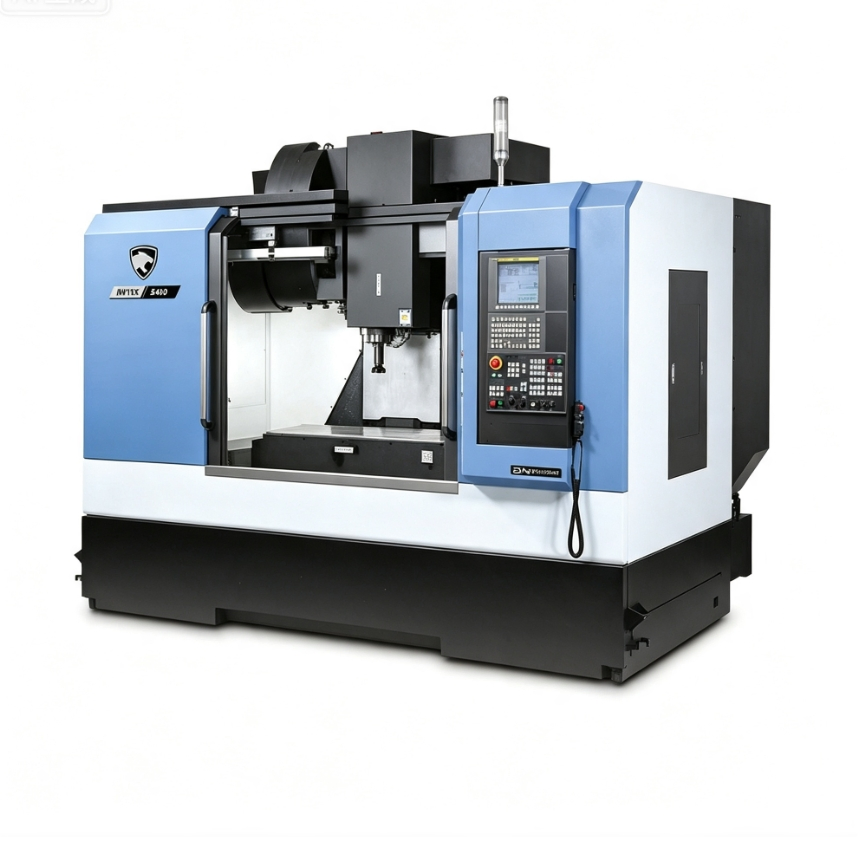

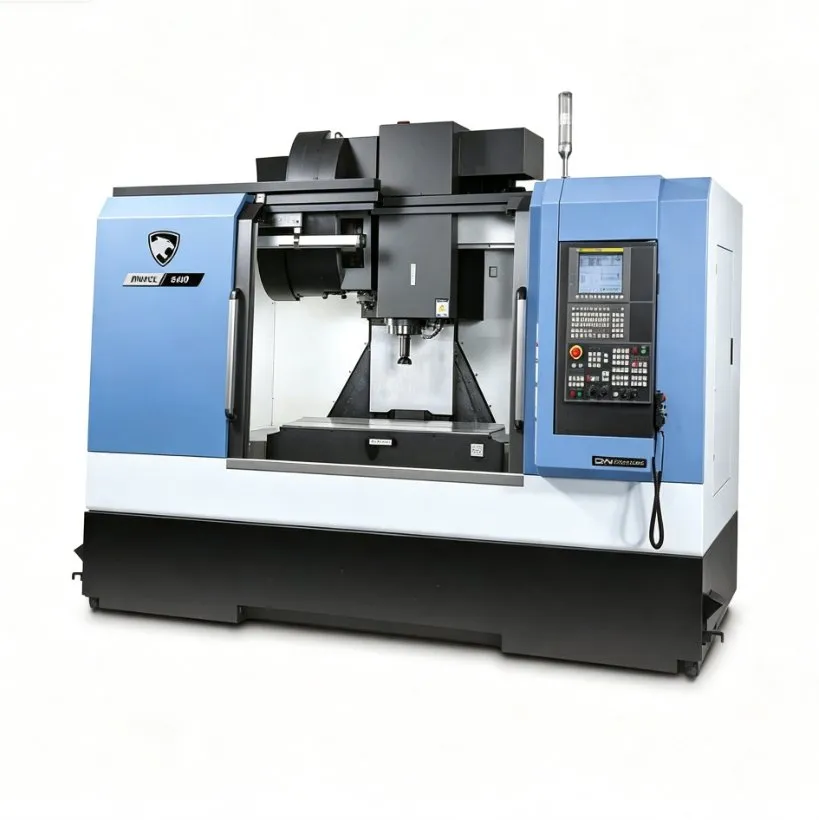

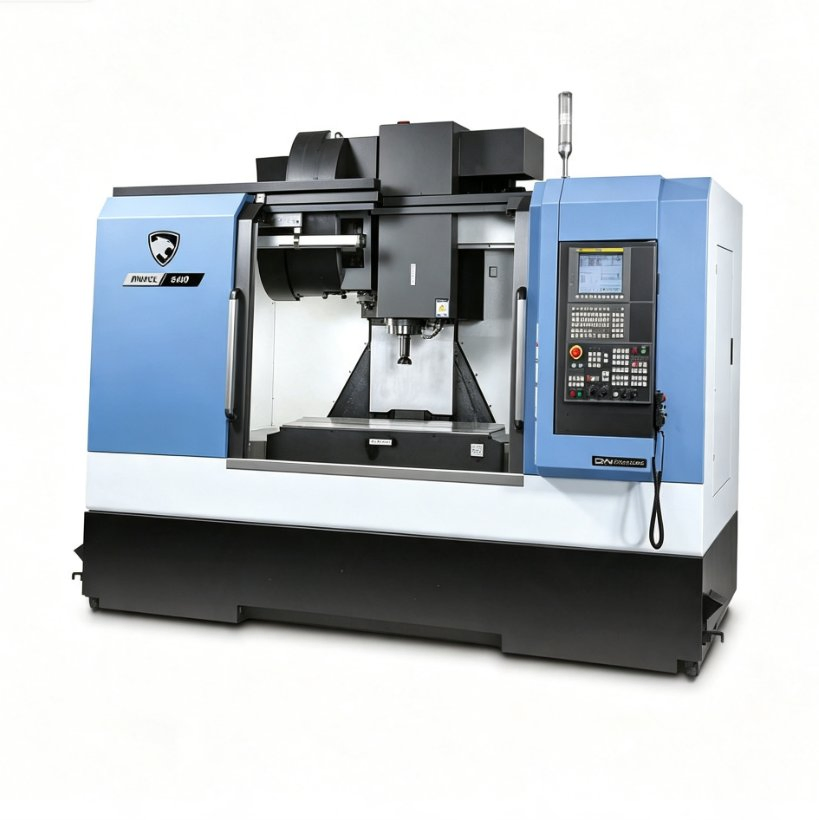

El alto rendimiento 5400 Mynx pesado de centro de mecanizado vertical está pensado para fabricación de la precisión de grandes moldes, piezas estructurales de automoción y aeroespacial de los componentes. Construido con una gruesa guía de la caja de hierro fundido integrada de la cama, que proporciona una excepcional rigidez a eliminar la vibración de la corte, mantener estable la precisión de nivel de micras, incluso en largas horas pesado la extracción.

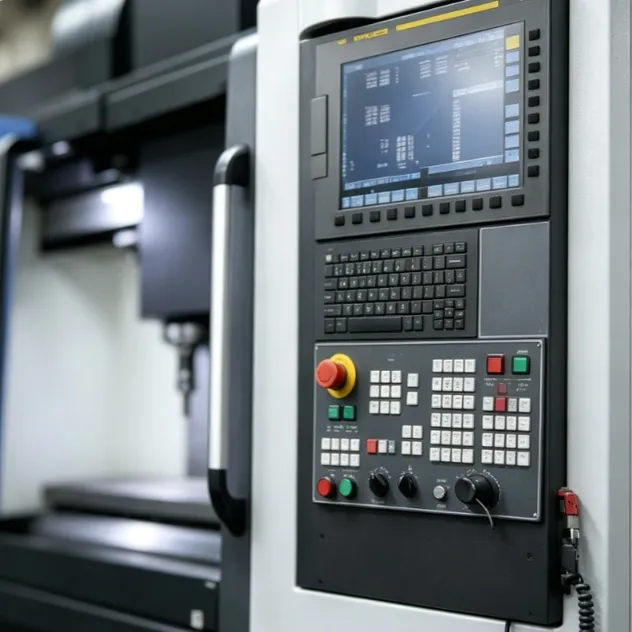

Equipado con una amplia gama alto par y el husillo del eje extendido tres viajes, esta máquina se encarga de corte irregular y ultra-fino acabado de acero, aluminio y aleaciones de disco duro de forma simultánea. Su gran capacidad de la revista herramienta rápida minimiza el tiempo de inactividad para impulsar la producción por lotes de continuo. Apoyado por escalas lineales de alta precisión y un intuitivo sistema CNC dedicado, es compatible con entornos complejos de mecanizado de eje y la estabilidad de la operación desatendida, sirviendo como un equipo de procesamiento básico confiable para las fábricas de alta eficiencia perseguir pesado de precisión de la producción.
| El tema | Unidad | La especificación | La selección |
|---|---|---|---|
| La capacidad | |||
| Superficie de mesa | Mm | T-Ranura (4-125 x 18H8) | Defecto |
| Tamaño de mesa | Mm | 1200 x 540 | Defecto |
| MAX. La altura de la pieza | Mm | 532 | Defecto |
| MAX. El peso de la pieza | Kg | 1000 | Defecto |
| Husillo a la superficie de mesa | Mm | 150 ~ 680 | Defecto |
| La dimensión principal | |||
| Longitud | Mm | 2467 | Defecto |
| El ancho | Mm | 3350 | Defecto |
| Altura | Mm | 3012 | Defecto |
| Peso de la máquina (NET) | Kg | 7000 | Defecto |
| UTILITY | |||
| Fuente de alimentación | - | 3ph-AC200~480V 50/60 Hz | Defecto |
| La capacidad necesarios para la alimentación | KVA | 32.22/ 44,44 | Defecto |
| Presión de aire comprimido | MPa | 0.54 | Defecto |
| Consumo de aire comprimido | NL/min | 250 | Defecto |
| El color de la máquina | - | - | Selectivo |
| Soluciones de 4 colores estándar | - | - | Las ETS. |
| Definido por el usuario | - | - | OPT. |
| El sistema CNC - modelo | - | - | Selectivo |
| Soluciones FANUC i Series | - | - | Las ETS. |
| FANUC 32iB | - | - | OPT. |
| Cabezal de husillo (Husillo - TIPO 1) | |||
| La alimentación (cont./corto) | KW | 11 (cont.) / 15 (S3 el 25%) | Las ETS. |
| MAX. Velocidad de giro | R/min | 8000 | Las ETS. |
| La velocidad de la base | R/min | 500 | Las ETS. |
| MAX. Par (A CORTO PLAZO) | N·m | 286.5 (S3 el 25%) | Las ETS. |
| La orientación | - | SENSOR INTEGRADO | Las ETS. |
| La transmisión de potencia | - | Conexión directa | Las ETS. |
| Husillo - TIPO 2 | |||
| La alimentación (cont./corto) | KW | 15.6 (Cont.) / 15.6 (S3 40%) | OPT. |
| MAX. Velocidad de giro | R/min | 12000 | OPT. |
| La velocidad de la base | R/min | 1064 (cont.) / 900 (S3 40%) | OPT. |
| MAX. Par (A CORTO PLAZO) | N·m | 165,5 (S3 40%) | OPT. |
| La orientación | - | SENSOR INTEGRADO | OPT. |
| La transmisión de potencia | - | Conexión directa | OPT. |
| Herramienta de husillo de la fuerza de sujeción | KN | 7,35 | Defecto |
| Tipo de cones | - | La norma ISO #40, 7/24 TAPER | Defecto |
| Refrigeración del husillo | - | - | OPT. |
| La capacidad del tanque | L | 15 | - |
| La capacidad (60 Hz / 50 Hz) | KW | 1.2 / 1.0 | - |
