| Proyecto | Unidades | Especificaciones | Observaciones | ||||
|---|---|---|---|---|---|---|---|
| Diámetro máximo de giro en la cama | mm | 560 | |||||
| Longitud máxima de corte | mm | 400 | |||||
| Diámetro de corte máximo | mm | 300 | 12 estaciones (diámetros de lados opuestos de cabezal de corte 240, altura central de torre de la cortadora 130) | ||||
| Diámetro de corte estándar | mm | 240 | |||||
| Diámetro máximo de giro en el monopatín | mm | 300 | |||||

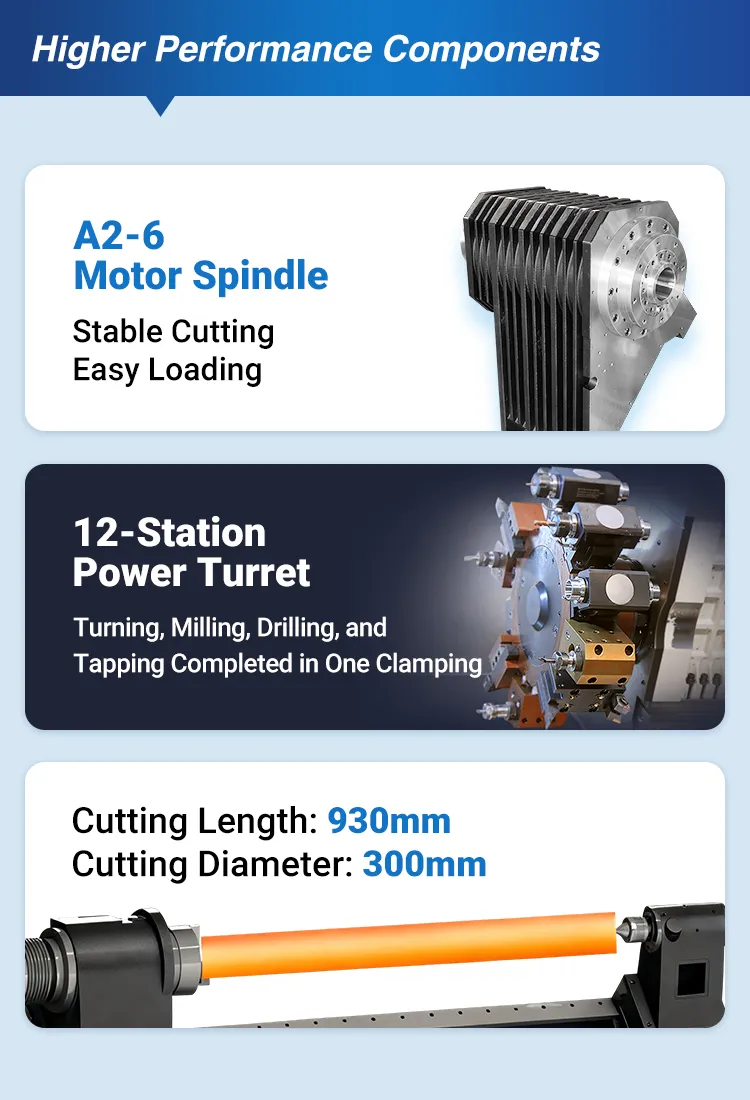

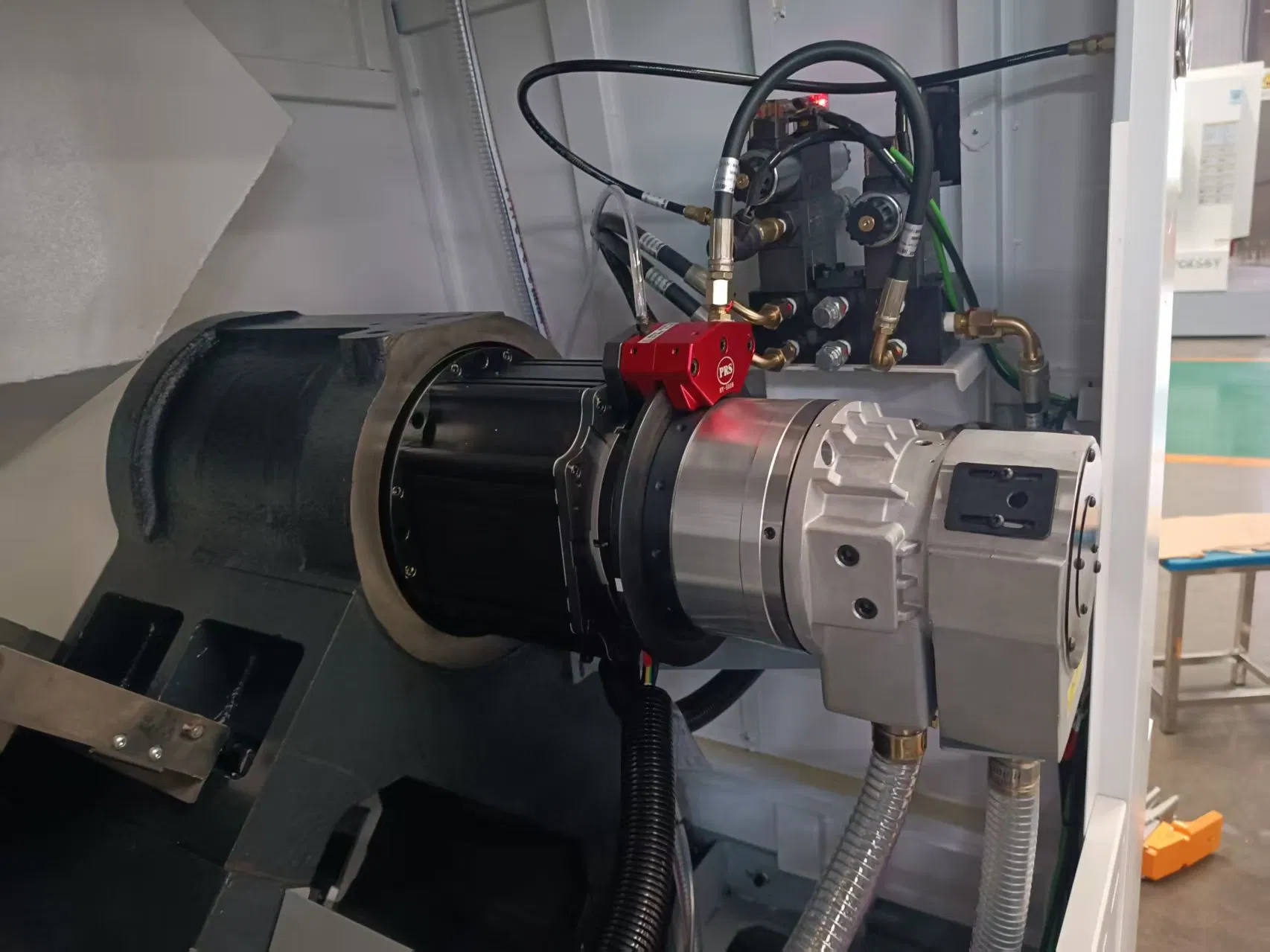

| Tipo y código de extremo de husillo | A2-6 | Husillo motorizado | |||||
| Diámetro del orificio del eje principal | mm | 65 | |||||
| Diámetro máximo sobre la barra | mm | 50 | |||||
| Cabezal de eje sencillo | Velocidad máxima del husillo / Husillo máximo par de salida | r/min/Nm | 4500/144 | ||||
| Destornillador de punta | Potencia | 30KW | |||||

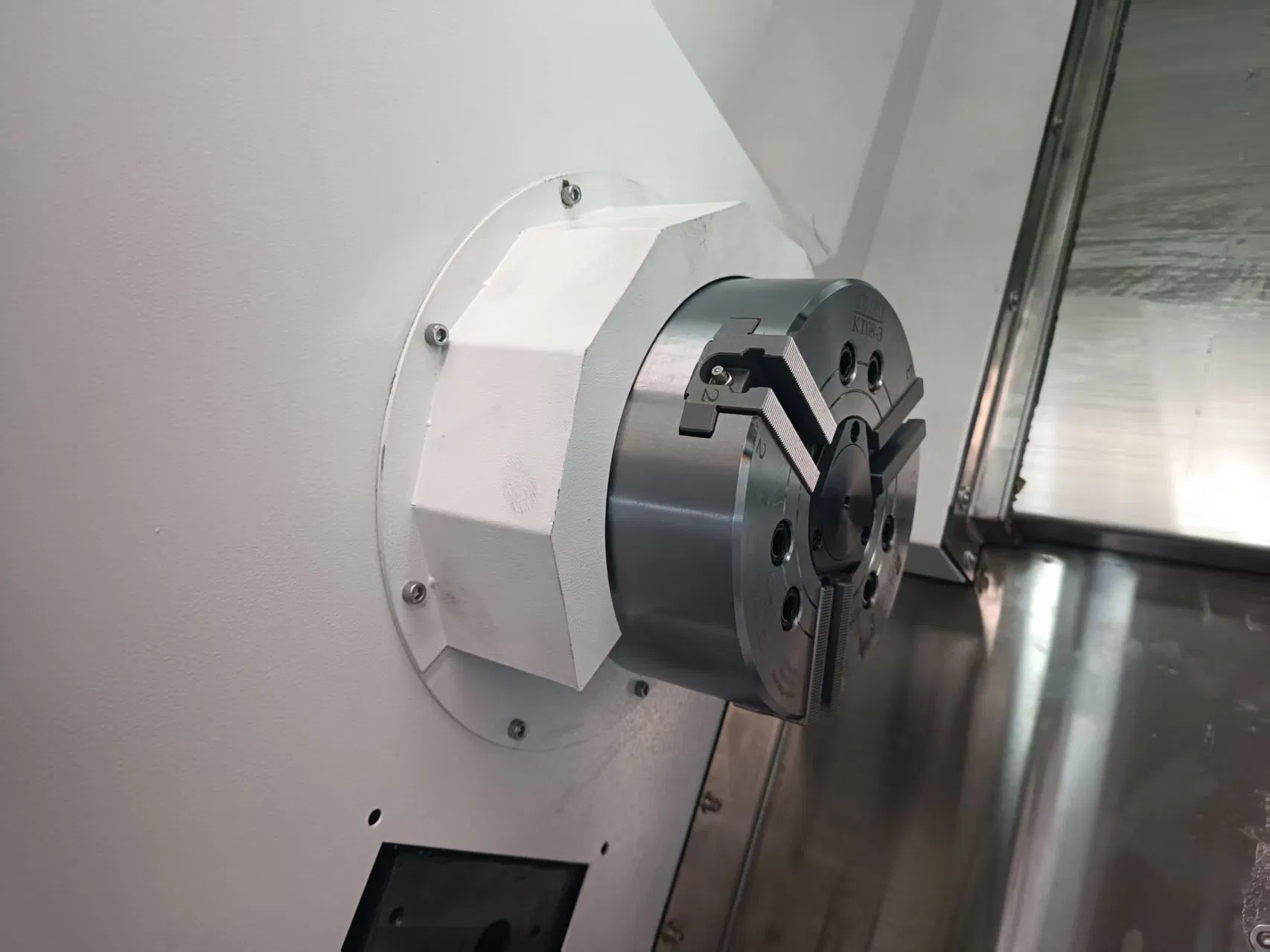

| Portabrocas estándar | Diámetro de la chuck | pulgadas | 8 "mandril hidráulico hueco | ||||
| Velocidad de cambio rápido del eje X. | m/min | 30 | |||||
| Velocidad de cambio rápido del eje Z. | m/min | 30 | |||||
| Recorrido del eje X. | mm | 200 | |||||
| Carrera del eje Z. | mm | 550 | |||||
| Recorrido del eje Y. | mm | 35 + / - 35 | |||||

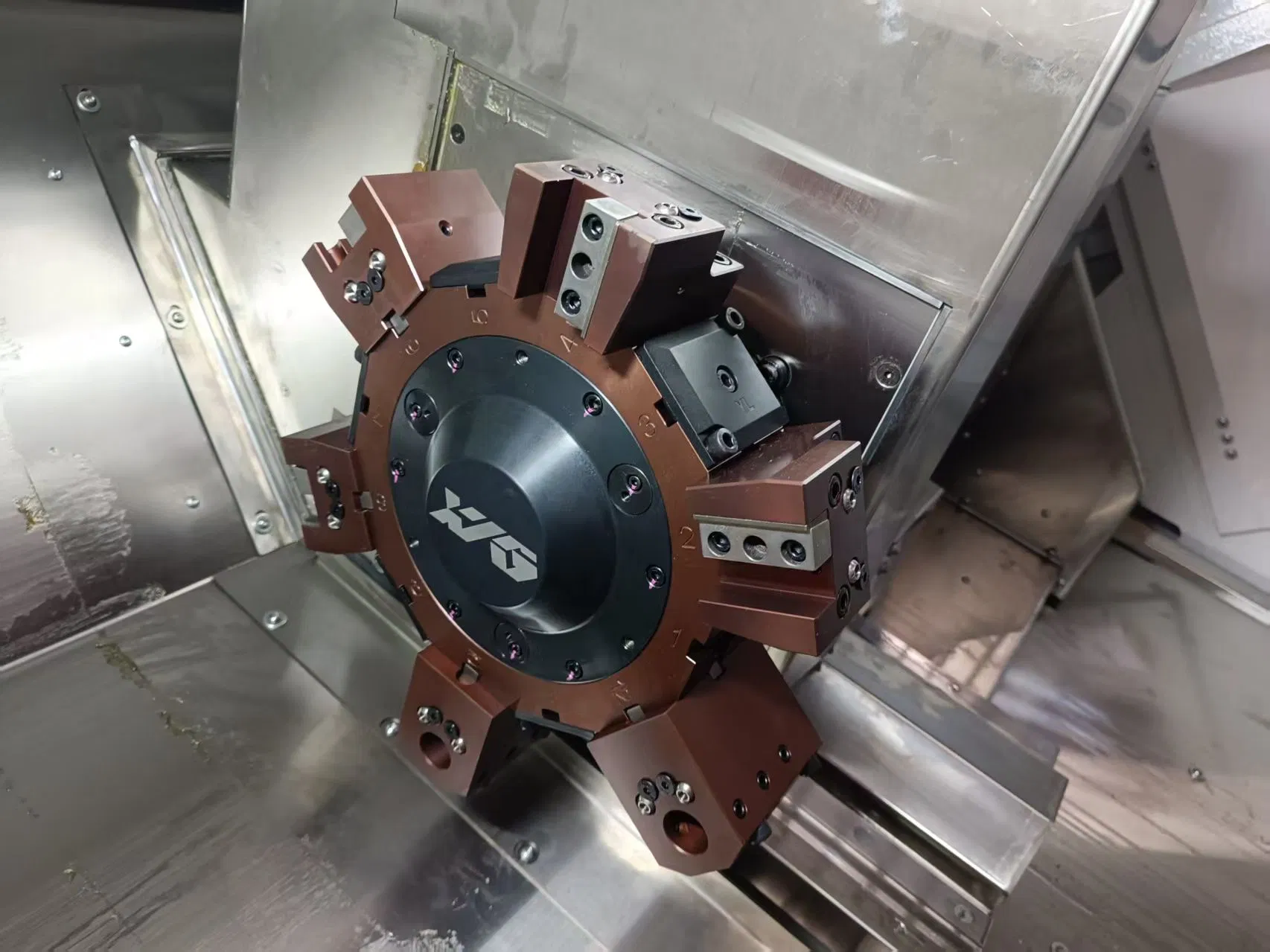

| Forma de soporte de cuchilla estándar | BMT40 | Servo horizontal de 12 estaciones (tres sumas) | |||||
| Viajes de la cola | mm | 450 | |||||
| Conicidad del eje del cabezal móvil | Mohs | 4# (husillo pequeño) | |||||
| Tamaño de la herramienta | Cuchilla redonda externa | mm | 20 * 20 | ||||
