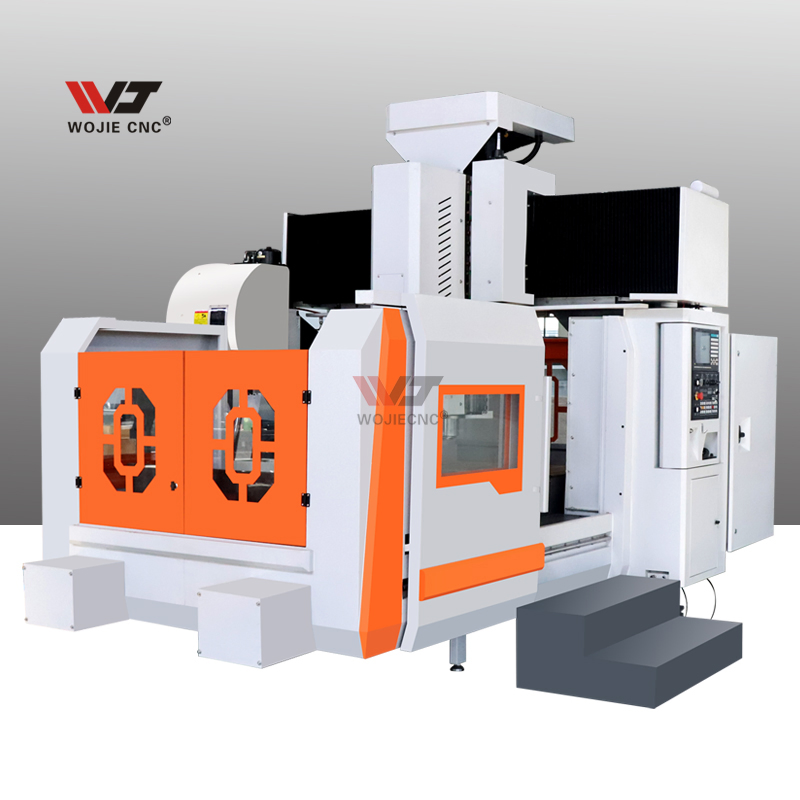

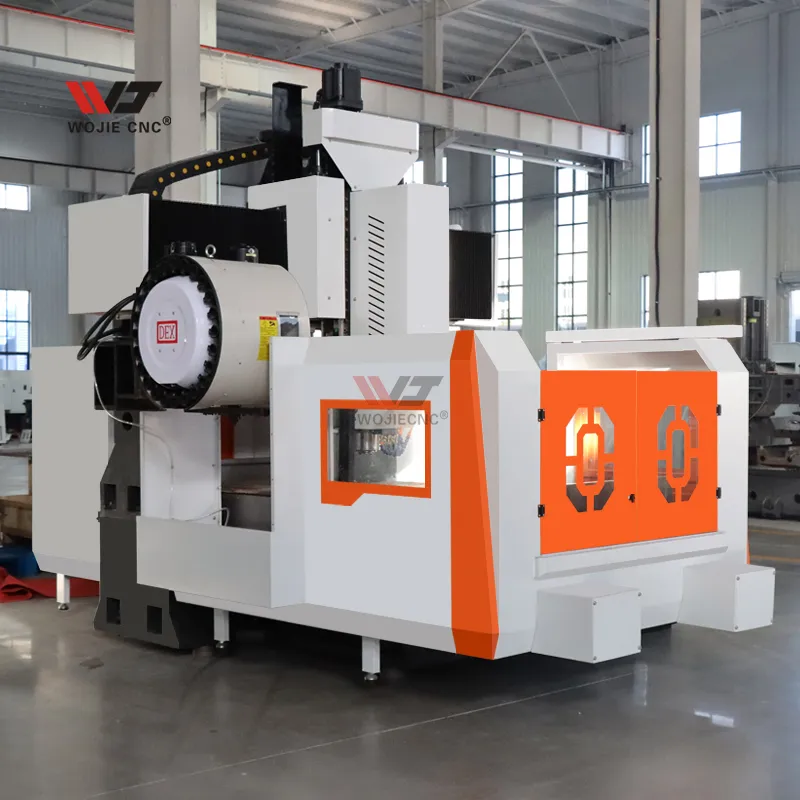

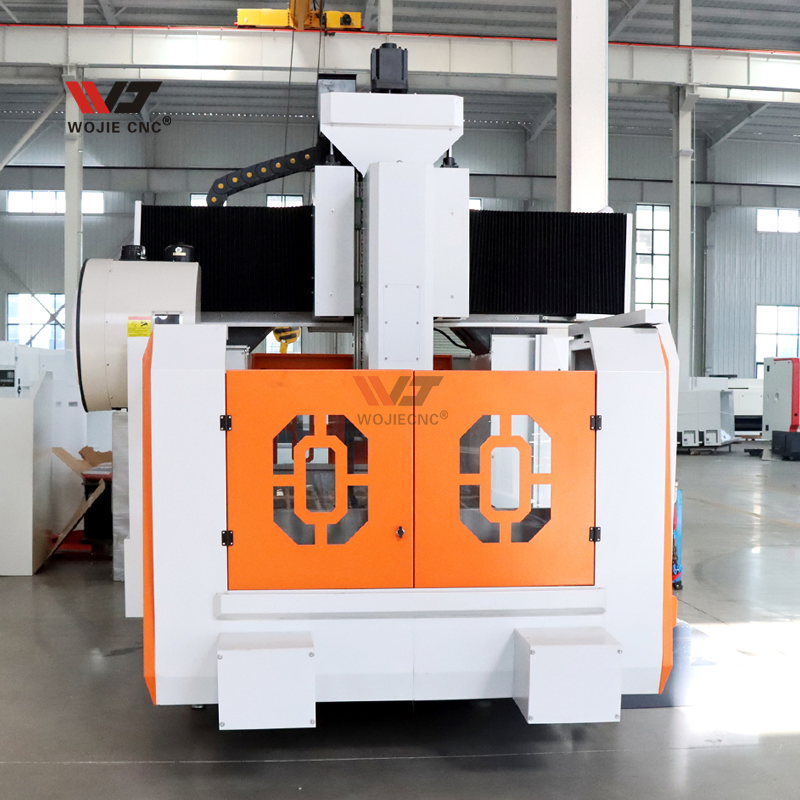

| ESPECIFICACIONES | GMB-1613 |
|---|---|
| Eje X (movimiento transversal de la mesa) | 1600mm |
| Eje y (movimiento longitudinal del caballete) | 1300mm |
| Eje Z (elevación vertical del cilindro) | 700mm |
| Distancia desde el extremo del husillo a la superficie de la mesa (a BT40) | 100-800mm |
| Distancia desde el extremo del husillo a la superficie de la mesa (a BT50) | 65-765mm |
| Sobre la anchura del gantry | 1350mm |
| Eje X de recorrido rápido | 24m/min |
| Eje y de recorrido rápido | 20m/min |
| Eje Z de recorrido rápido | 20m/min |
| Alimentación de corte | 1-10m/min |

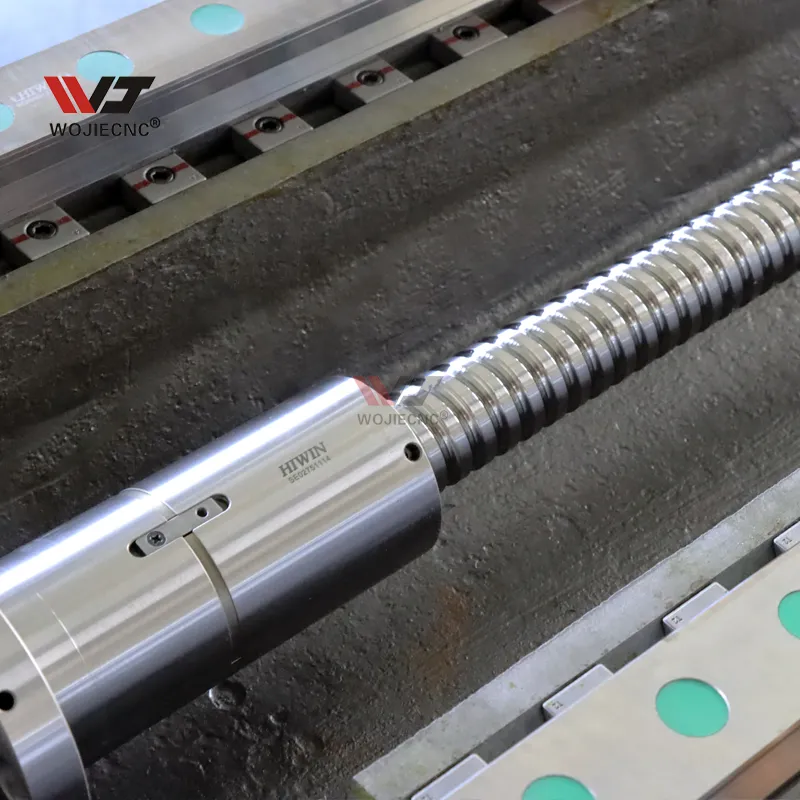

| Tornillo de tres ejes (rectificado de grado C3) | 5012/5012/5012 |

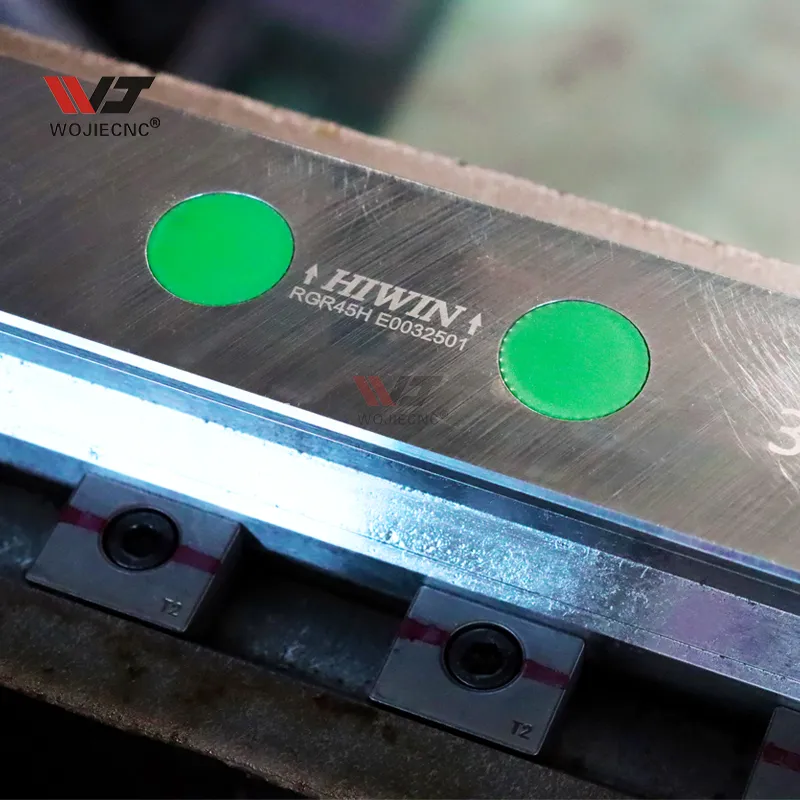

| Guía de tres ejes | 45 rodillo /45 rodillo /45 riel rígido |
| Par motor servo de tres ejes (Syntec) | 28/18/18B N.m |
| Par motor servo de tres ejes (Fanuc) | βiS30/22/22B |

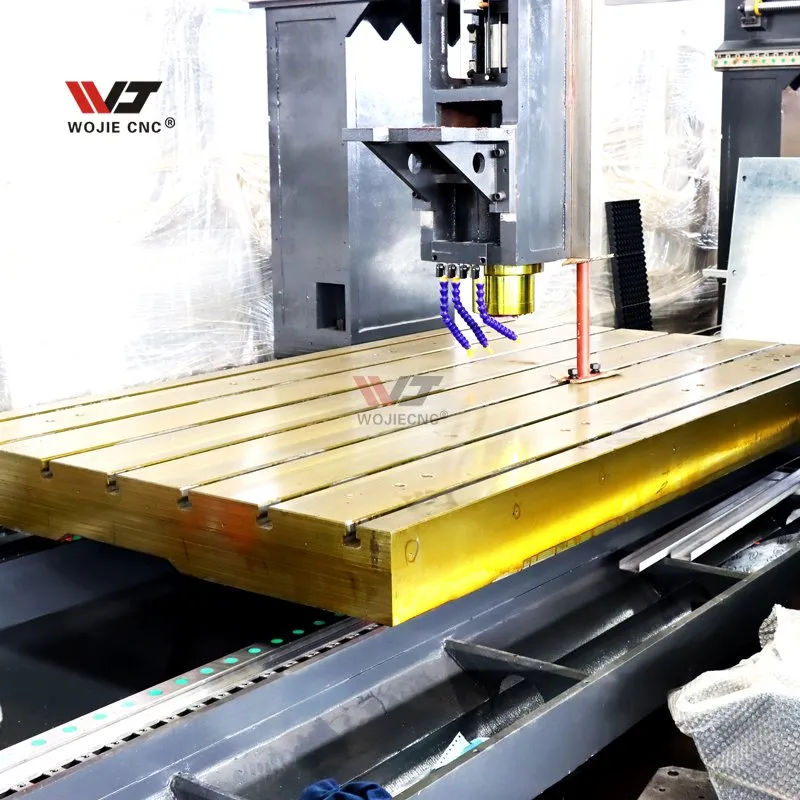

| Área de mesa de trabajo | 1700×1000mm |
| Capacidad de carga máxima | 2000kg |
| Ranura en T. | 5×18×165mm |
| Estándar | BT40/50-150 |
| Velocidad de rotación | 8000/6000 rpm |

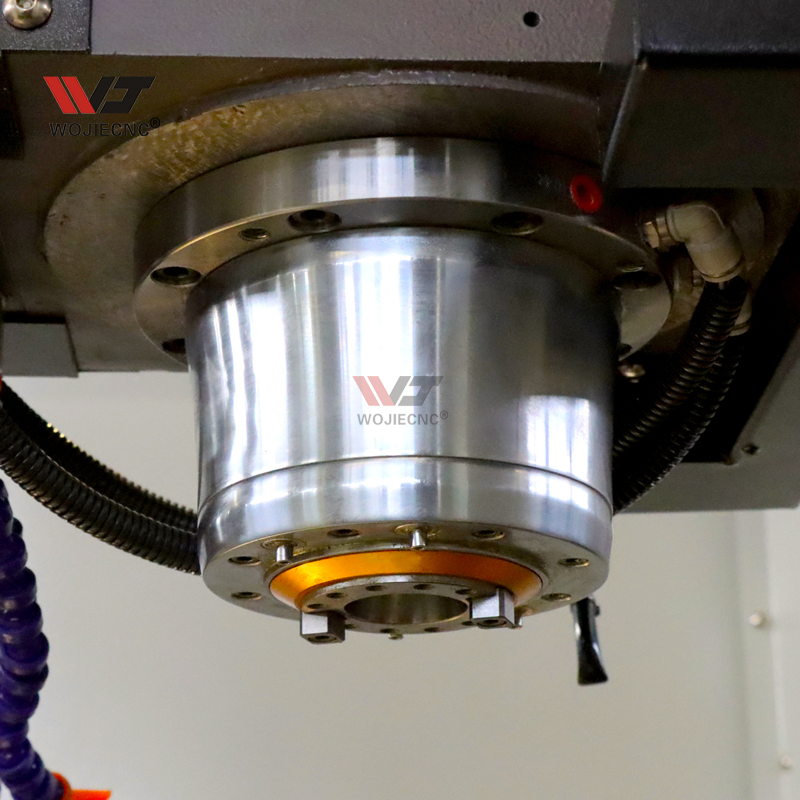

| Orificio cónico del husillo | BT40/50 |
| Alimentación del motor principal (Syntec) | 15/18,5KW |
| Potencia del motor principal (Fanuc) | βil15/8000 |
| Precisión de posicionamiento (estándar JIS) | ±0,005/300mm |
| Precisión de posicionamiento de repetición (estándar JIS) | ±0,004mm |
| Peso | 10000kg |
| Dimensiones externas | 4600×3000×2900mm |
