| Proyecto | Unidades | Especificaciones | Observaciones |
|---|---|---|---|
| Diámetro máximo de giro en la cama | mm | 560 | |
| Longitud máxima de corte | mm | 400 | |
| Diámetro de corte máximo | mm | 300 | 12 estaciones (diámetros de lados opuestos de cabezal de corte 240, altura central de torre de la cortadora 130) |
| Diámetro de corte estándar | mm | 240 | |
| Diámetro máximo de giro en el monopatín | mm | 300 | |

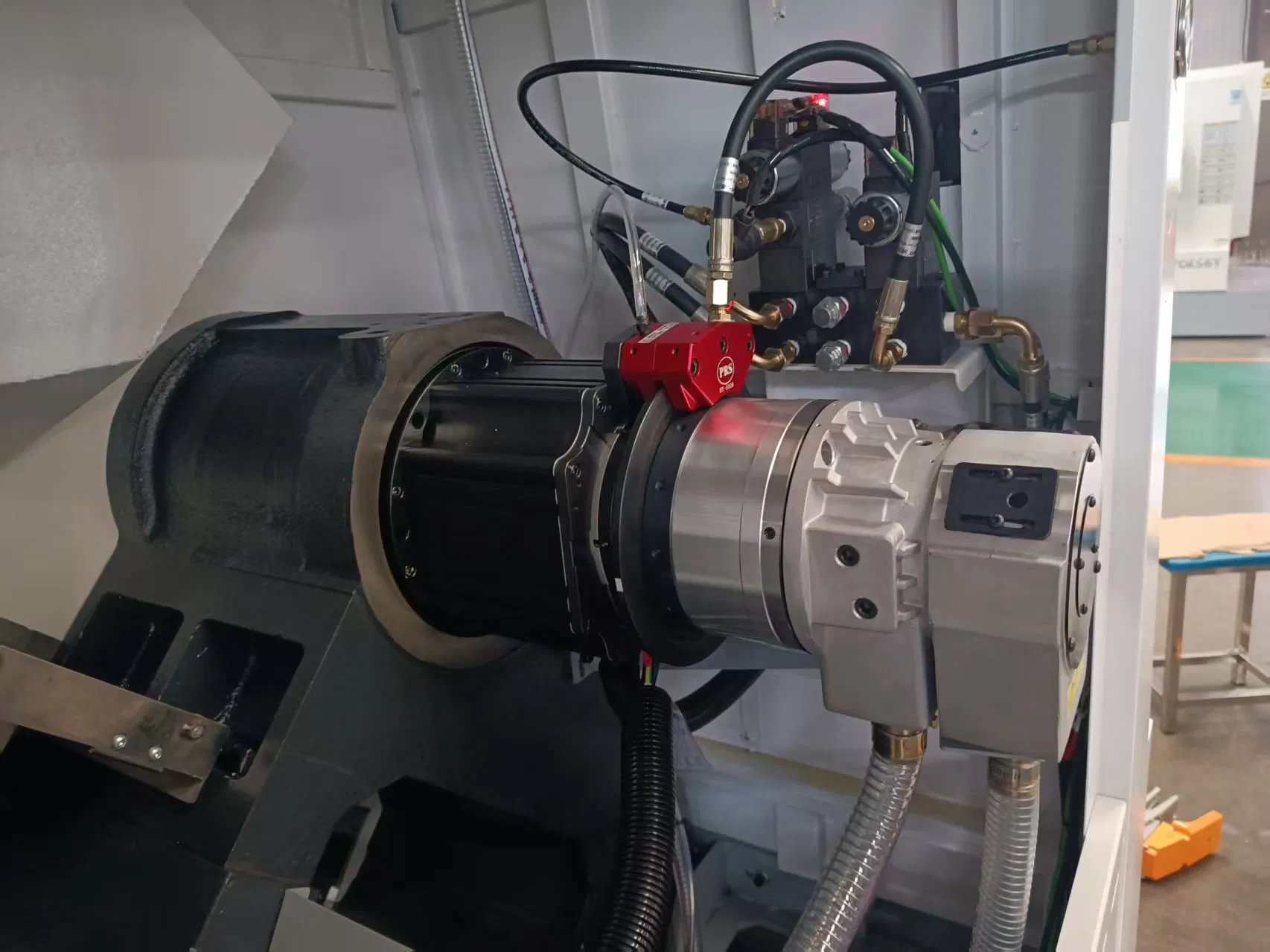

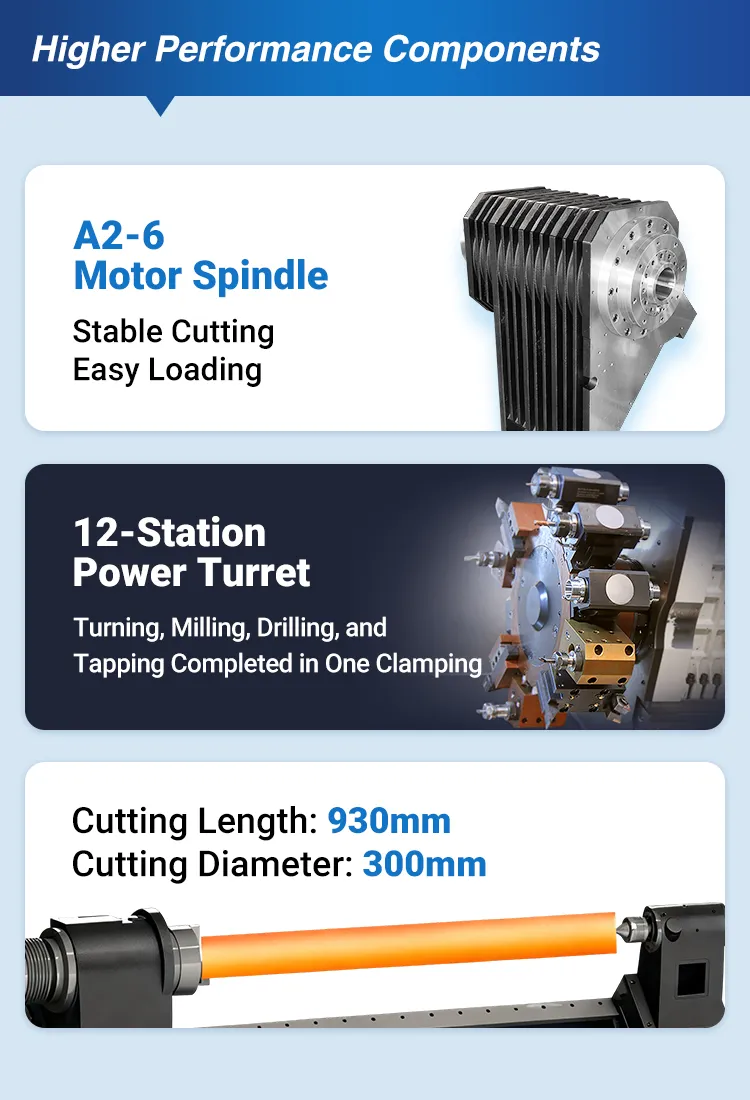

| Tipo y código de extremo de husillo | - | A2-6 | Husillo motorizado |
| Diámetro del orificio del eje principal | mm | 65 | |
| Diámetro máximo sobre la barra | mm | 50 | |
| Velocidad máxima del husillo / Husillo máximo par de salida | r/min/Nm | 4500/144 | Cabezal de eje sencillo |
| Potencia del motor | Potencia | 30KW | |

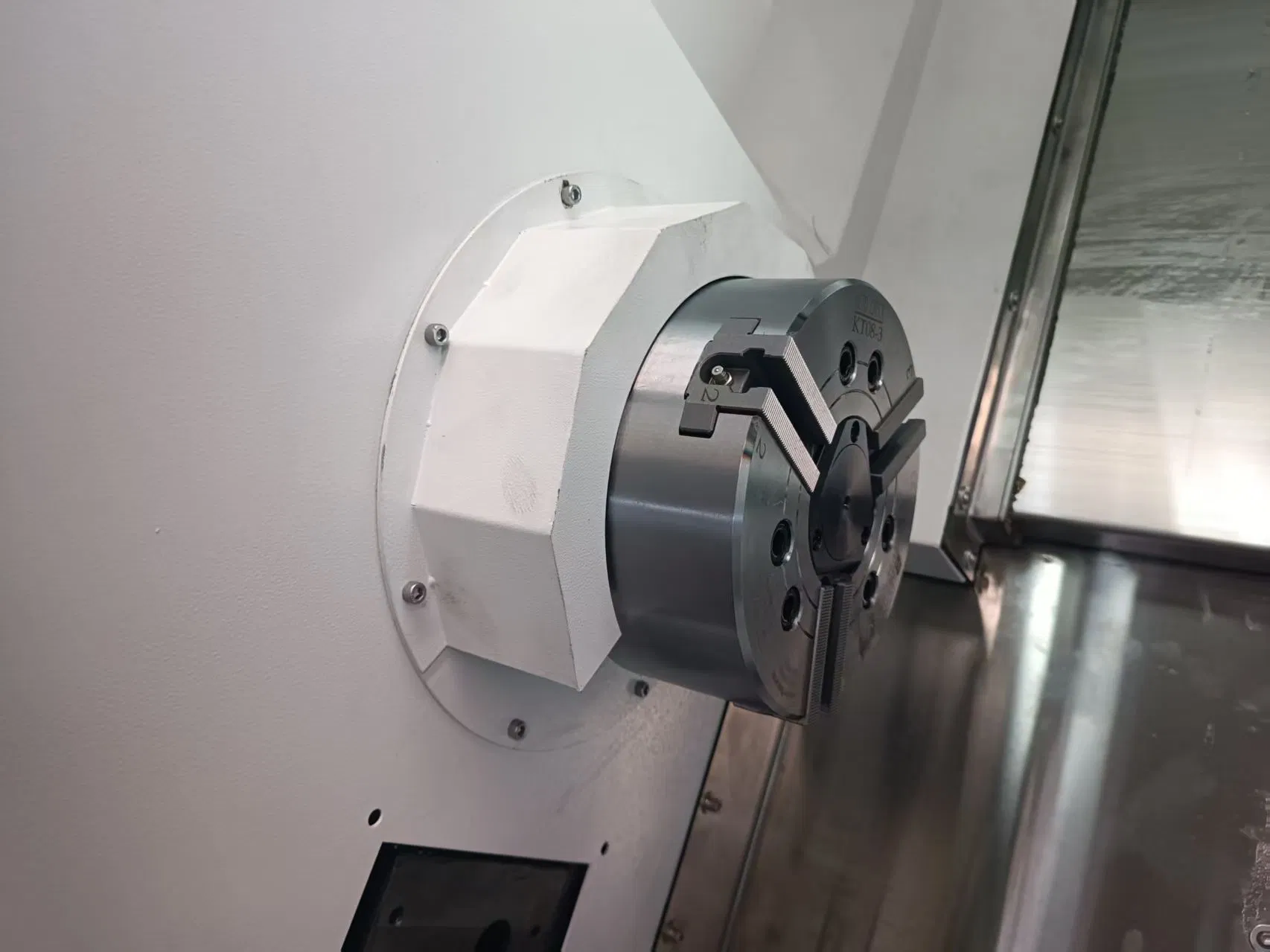

| Diámetro de la chuck (Portabrocas estándar) | pulgadas | 8 "mandril hidráulico hueco | |
| Velocidad de cambio rápido del eje X. | m/min | 30 | |
| Velocidad de cambio rápido del eje Z. | m/min | 30 | |
| Recorrido del eje X. | mm | 200 | |
| Carrera del eje Z. | mm | 550 | |
| Recorrido del eje Y. | mm | 35 + / - 35 | |

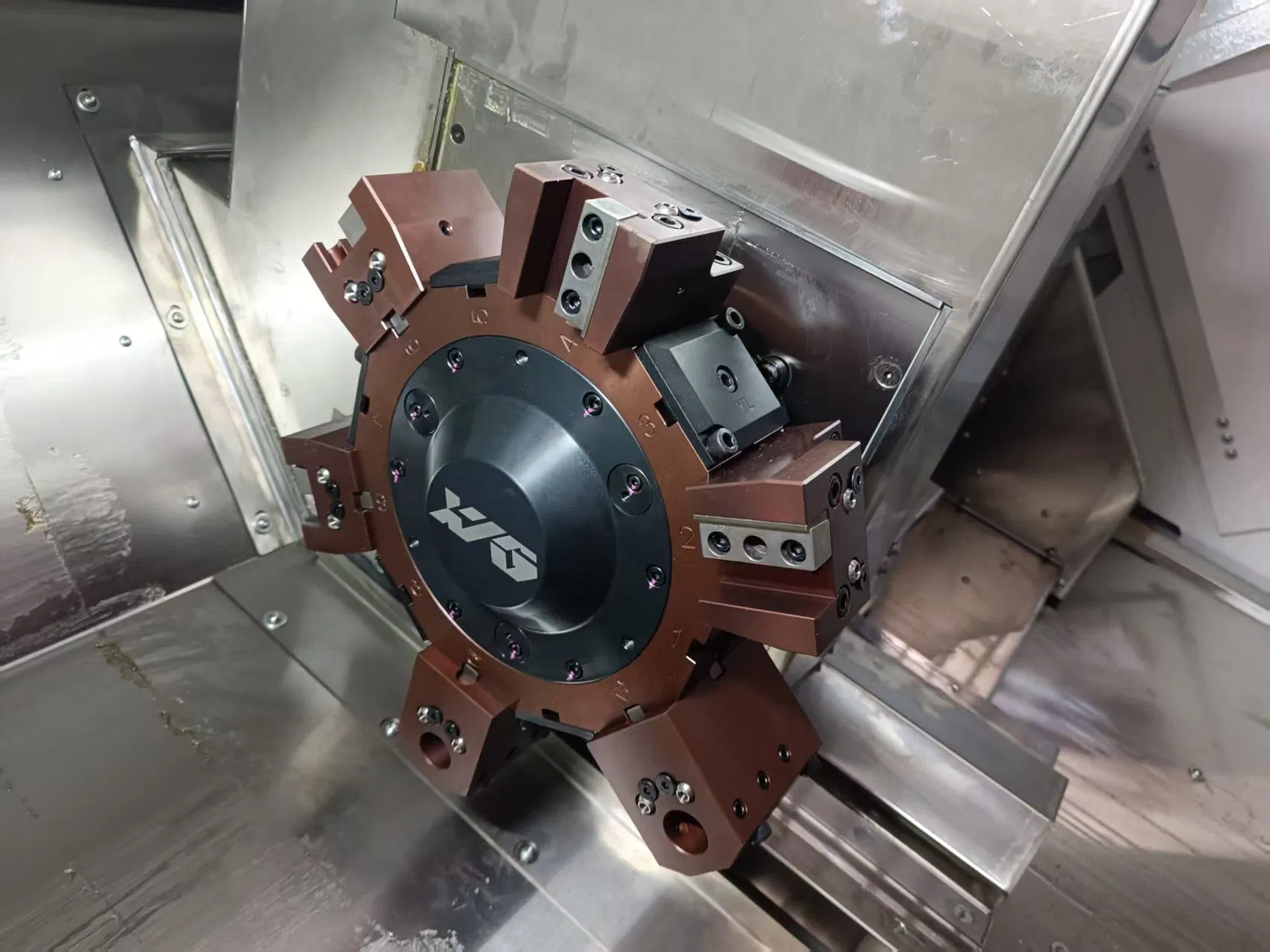

| Forma de soporte de cuchilla estándar | BMT40 | Servo horizontal de 12 estaciones (tres sumas) | |
| Viajes de la cola | mm | 450 | |
| Conicidad del eje del cabezal móvil | Mohs | 4# (husillo pequeño) | |
| Cuchilla redonda externa (Tamaño de la herramienta) | mm | 20 * 20 |
