| Proyecto | Unidades | Especificaciones | Observaciones | ||||
|---|---|---|---|---|---|---|---|
| Diámetro máximo de giro en la cama | mm | 560 | - | ||||
| Longitud máxima de corte | mm | 400 | - | ||||
| Diámetro de corte máximo | mm | 300 | 12 estaciones (diámetros de lados opuestos de cabezal de corte 240, altura central de torre de la cortadora 130) | ||||
| Diámetro de corte estándar | mm | 240 | |||||
| Diámetro máximo de giro en el monopatín | mm | 300 | - | ||||

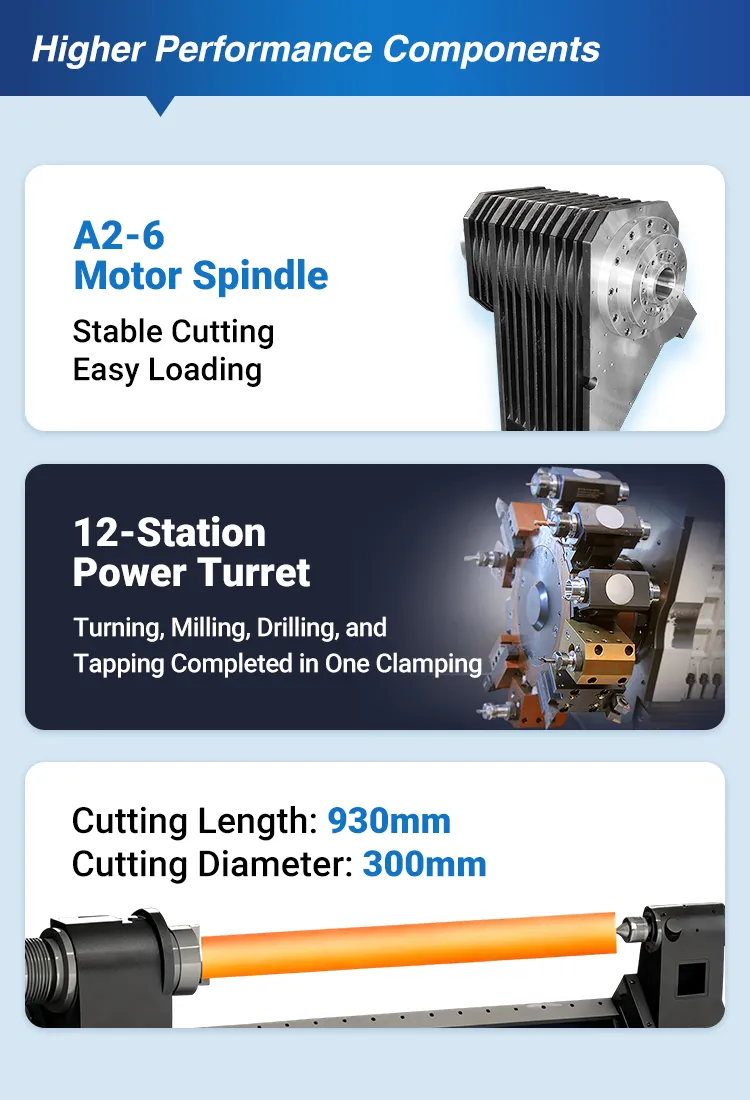

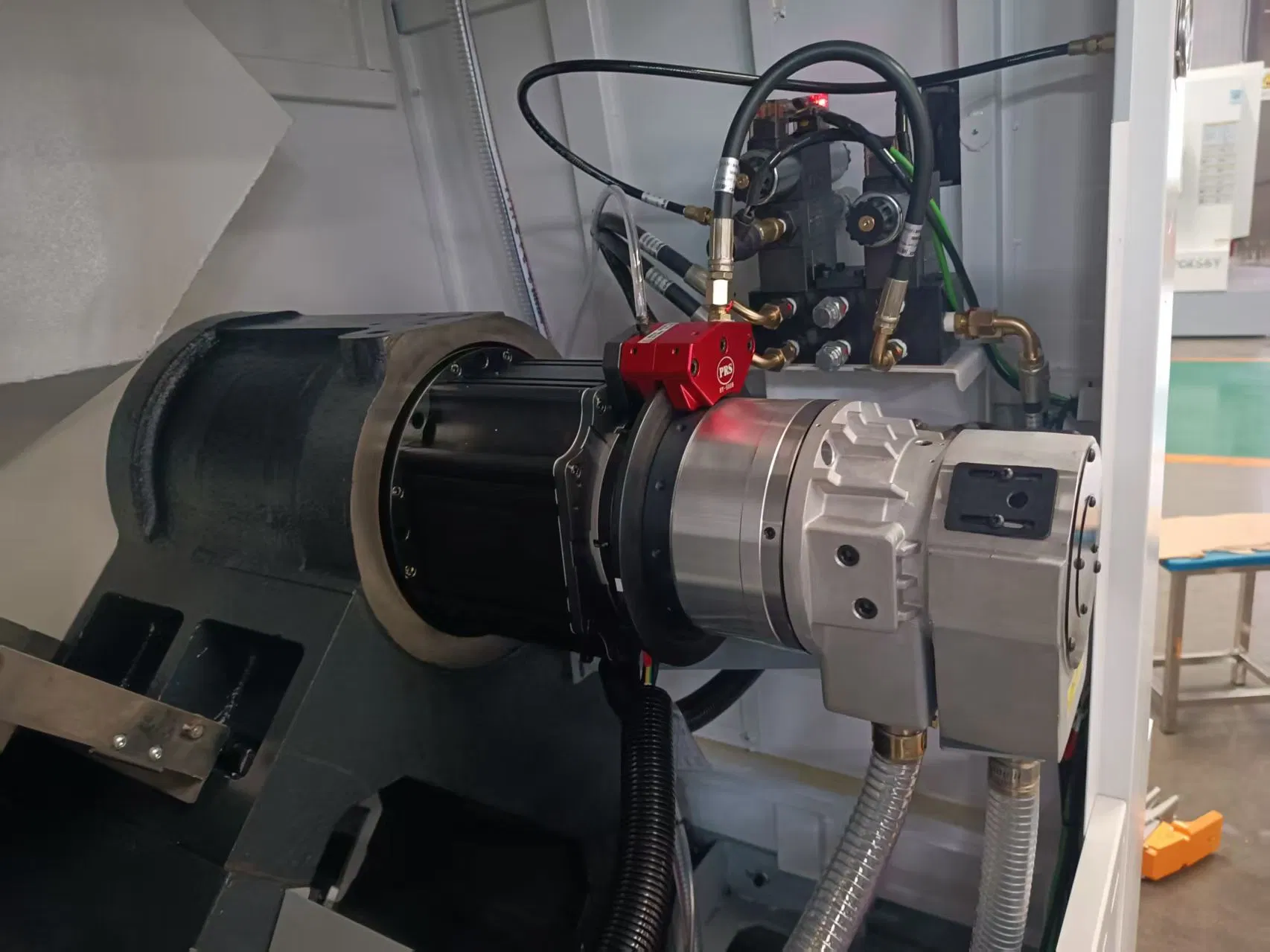

| Tipo y código de extremo de husillo | - | A2-6 | Husillo motorizado | ||||
| Diámetro del orificio del eje principal | mm | 65 | - | ||||
| Diámetro máximo sobre la barra | mm | 50 | - | ||||
| Cabezal de eje sencillo | Velocidad máxima del husillo / Husillo máximo par de salida | r/min/Nm | 4500/144 | - | |||
| Destornillador de punta | Potencia | 30KW | - | ||||

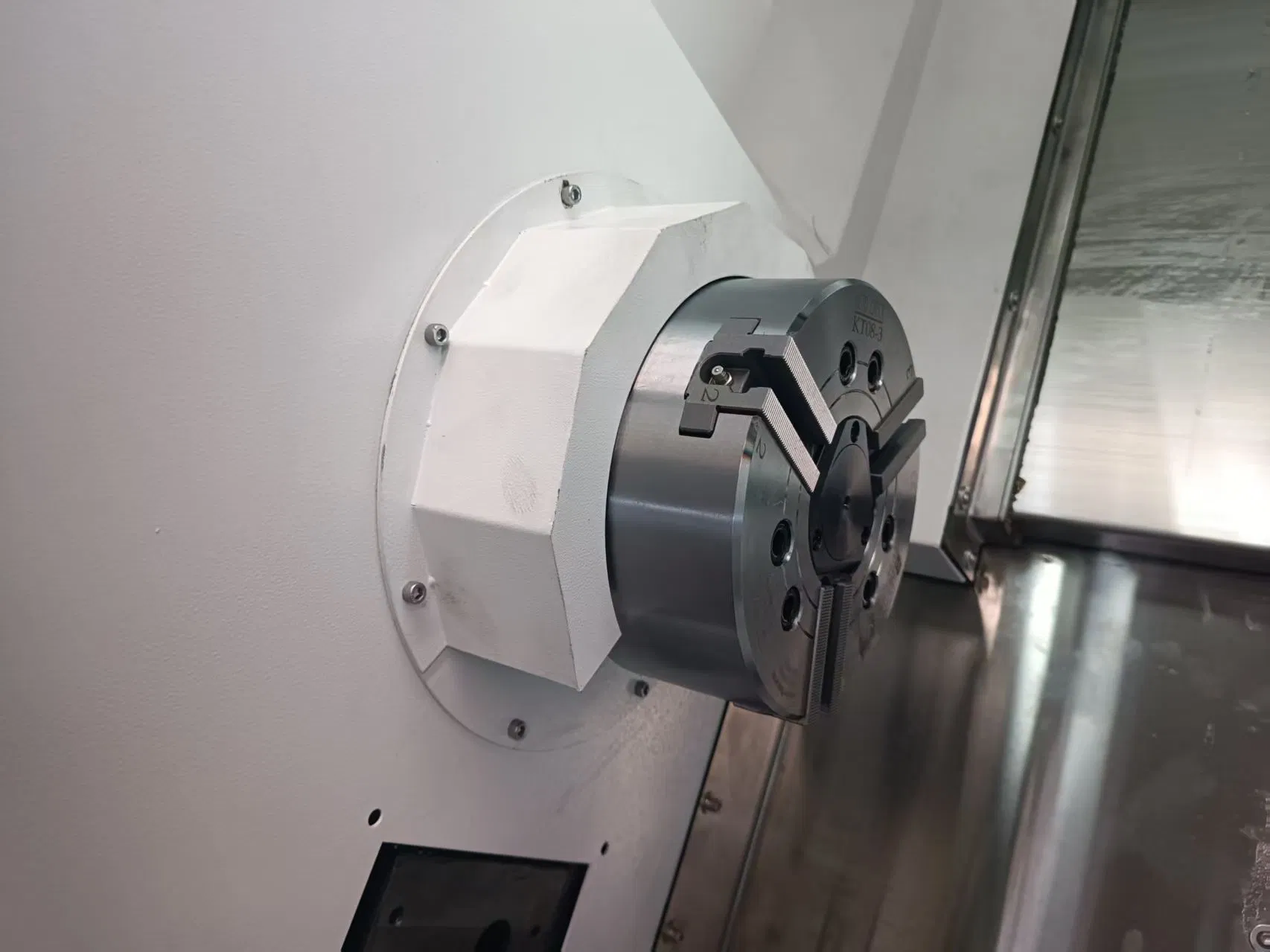

| Portabrocas estándar | Diámetro de la chuck | pulgadas | 8 "mandril hidráulico hueco | - | |||
| Velocidad de cambio rápido del eje X | m/min | 30 | - | ||||
| Velocidad de cambio rápido del eje Z | m/min | 30 | - | ||||
| Recorrido del eje X | mm | 200 | - | ||||
| Carrera del eje Z | mm | 550 | - | ||||
| Recorrido del eje Y | mm | 35 + / - 35 | - | ||||

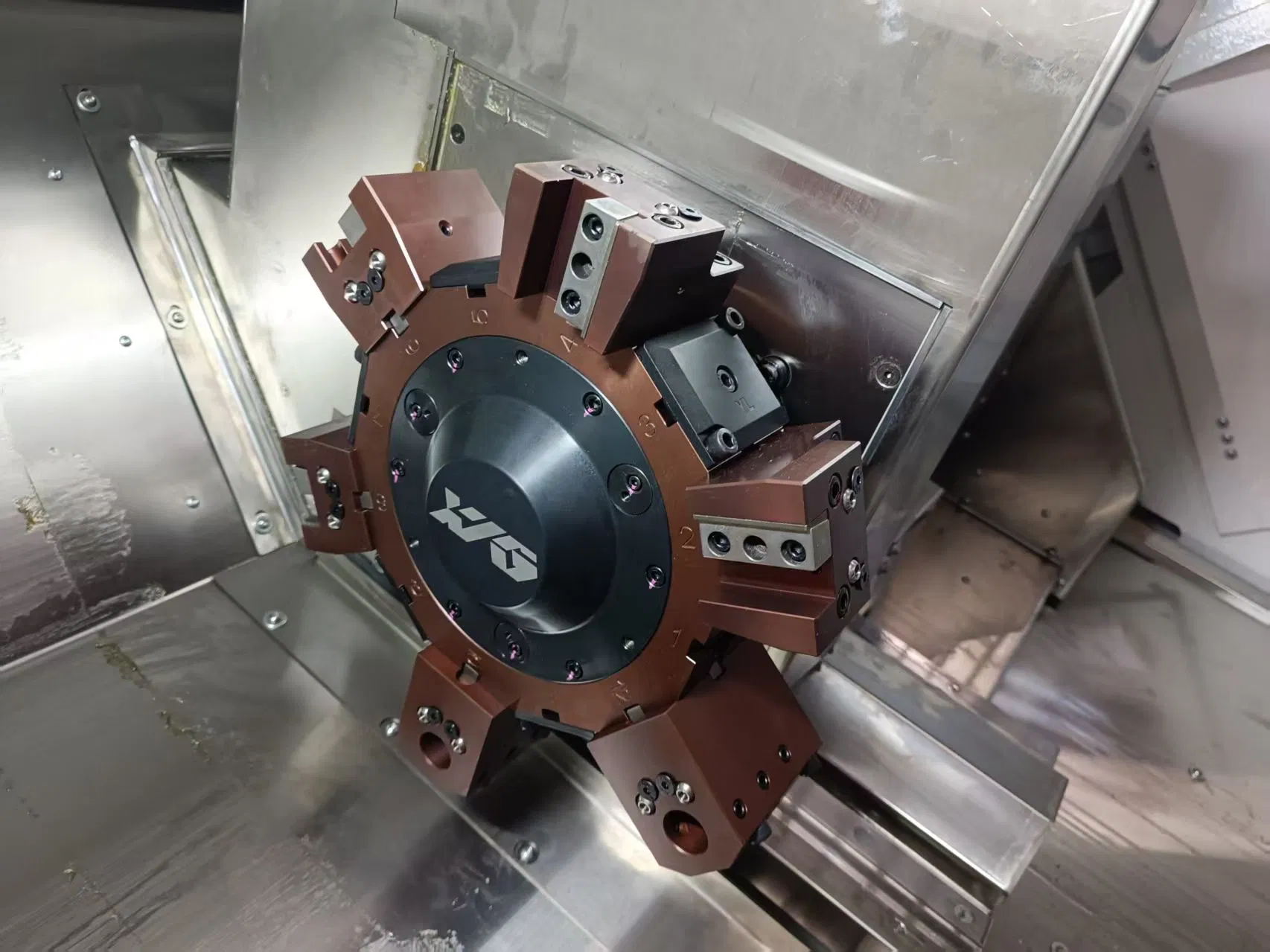

| Forma de soporte de cuchilla estándar | BMT40 | Servo horizontal de 12 estaciones (tres sumas) | - | ||||
| Viajes de la cola | mm | 450 | - | ||||
| Conicidad del eje del cabezal móvil | Mohs | 4# (husillo pequeño) | |||||
| Tamaño de la herramienta | Cuchilla redonda externa | mm | 20 * 20 | - | |||
