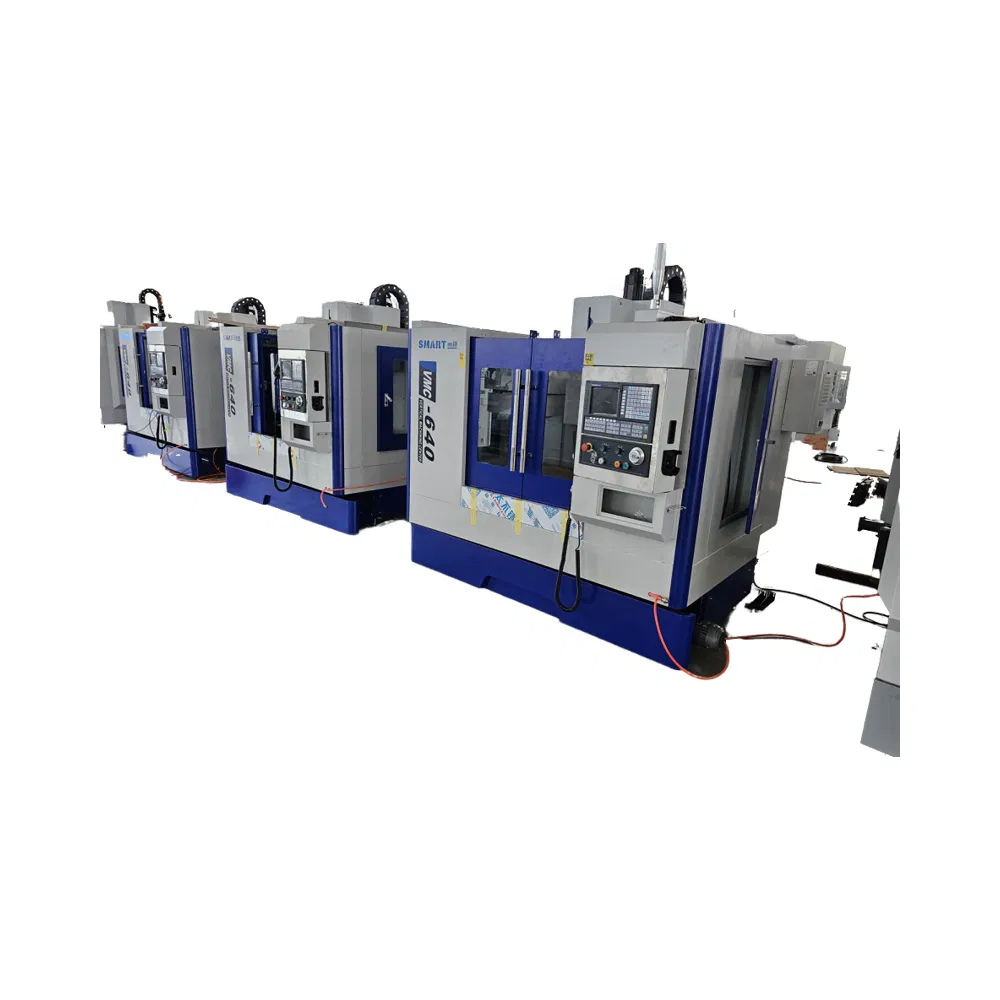

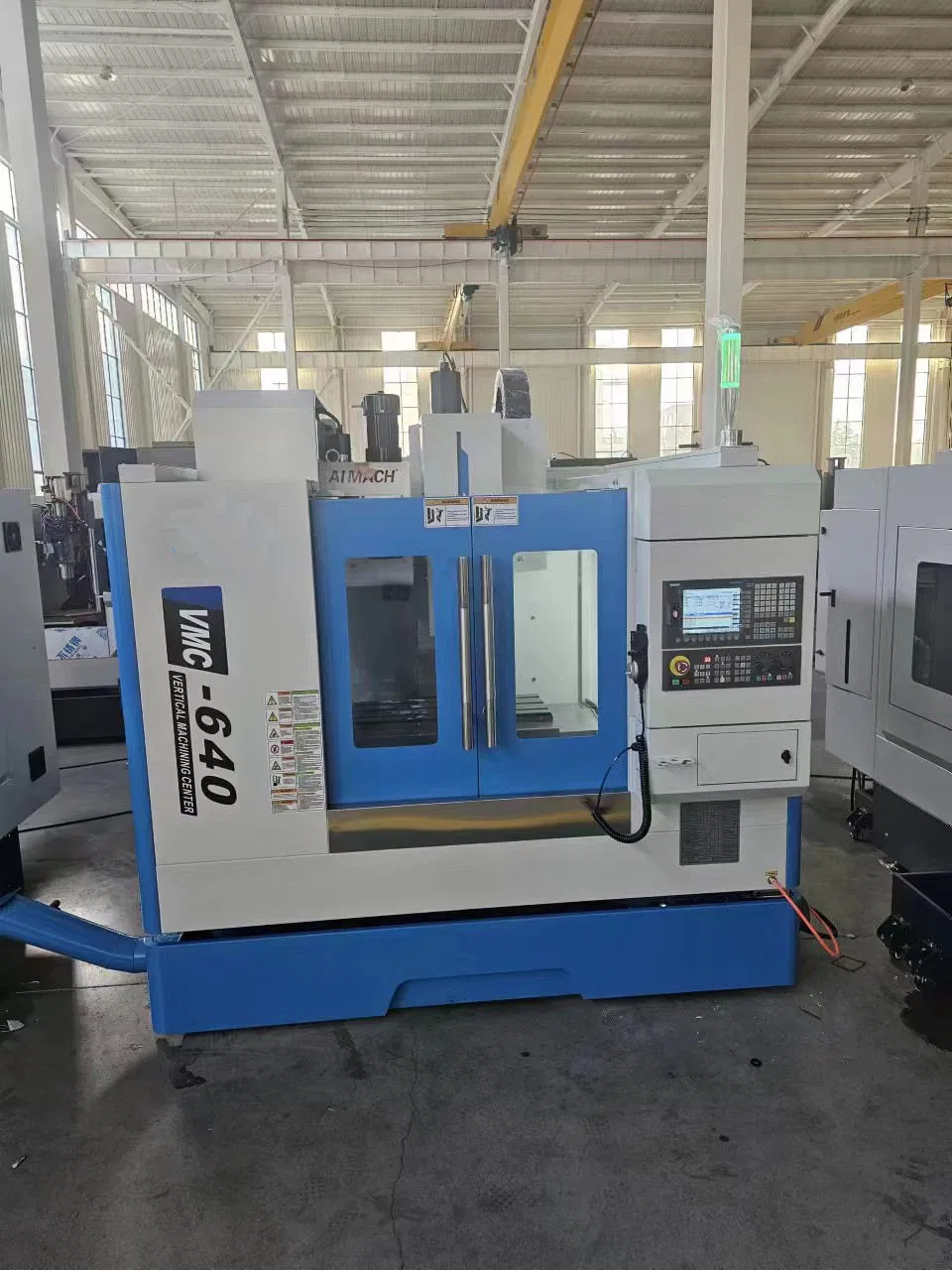

Vmc640/Xh7132A Centro de Fresadora Vertical de Precisión para Uso Industrial

1 / 5

Vmc640/Xh7132A Centro de Fresadora Vertical de Precisión para Uso Industrial

¿Aún no te decides? ¡Consigue muestras por $!

Muestra de Orden

Enviar consulta

Descripción del Producto

Visión General Especificaciones Técnicas Configuración Embalaje y Envío Preguntas Frecuentes

Visión General

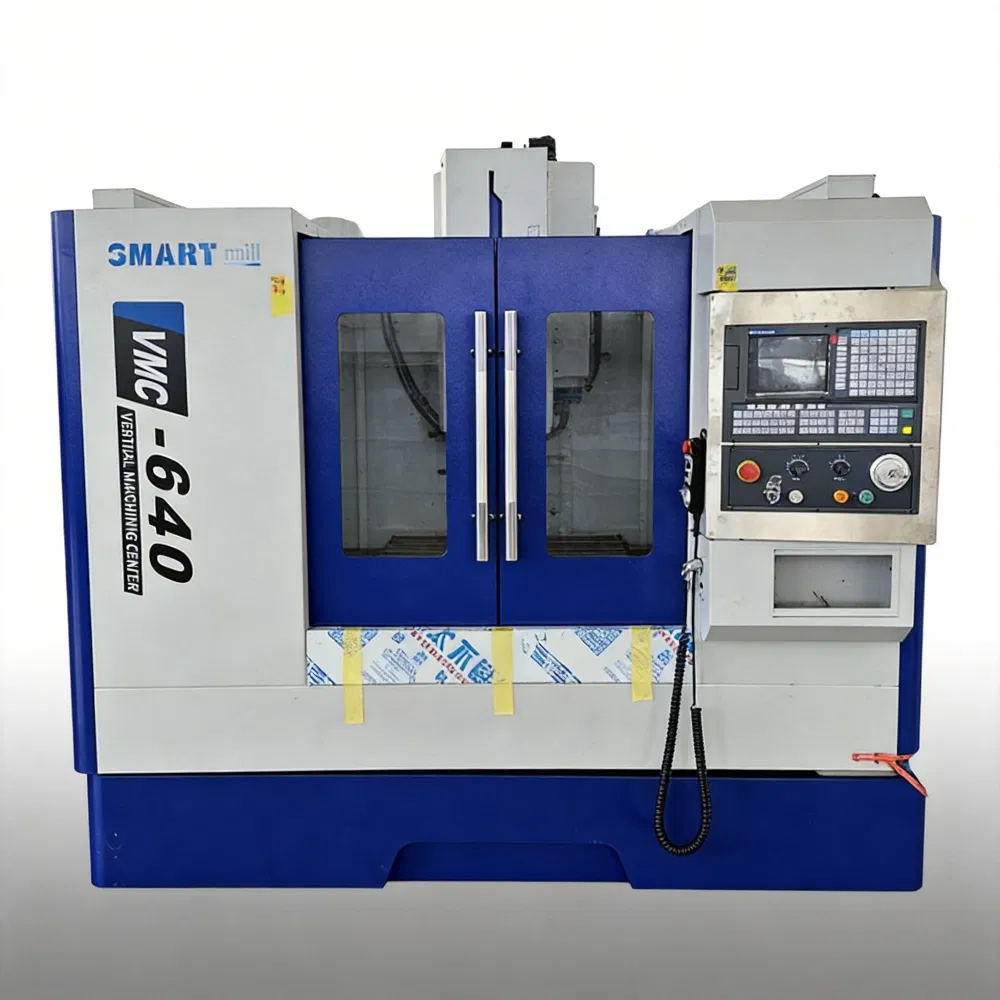

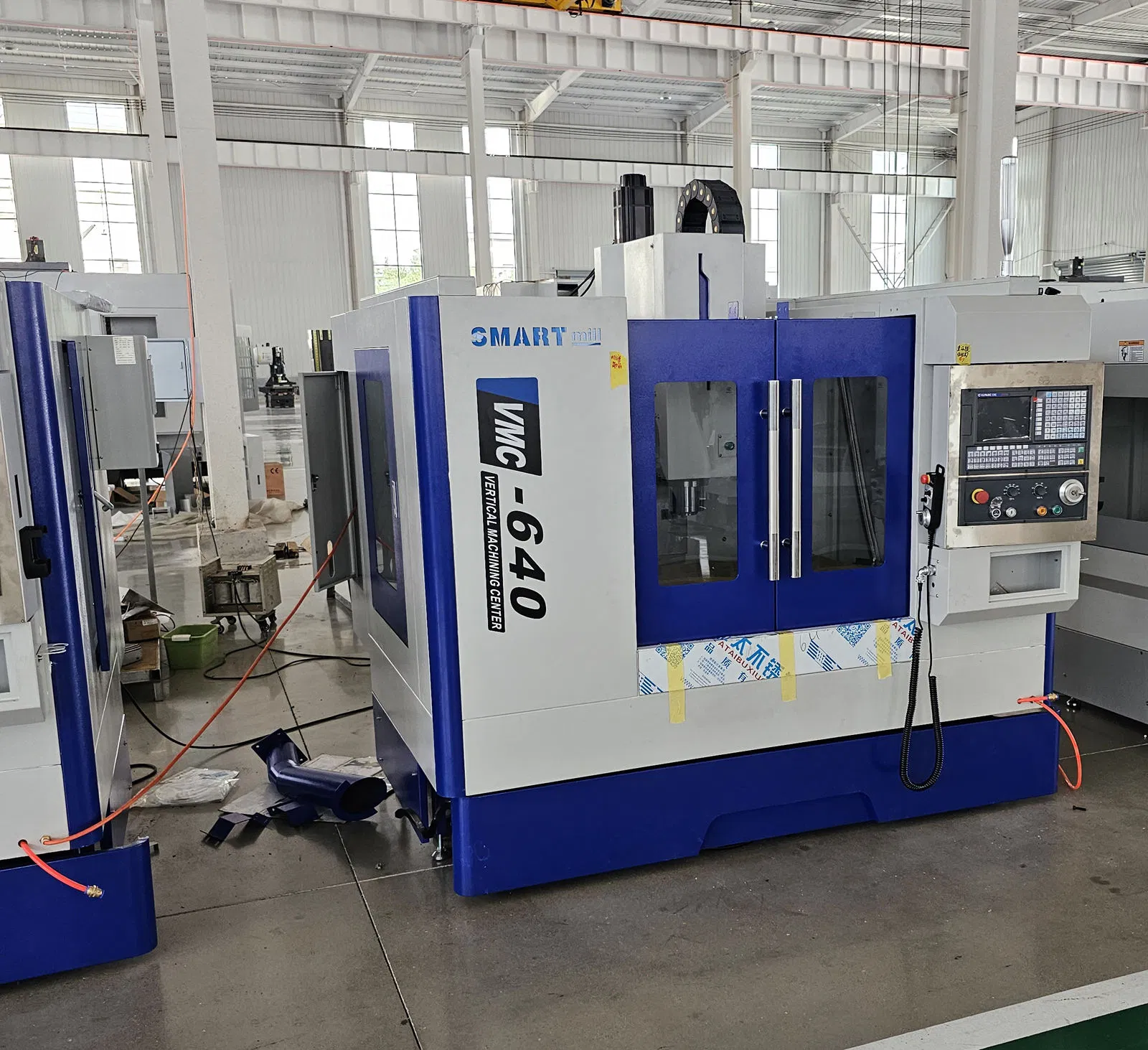

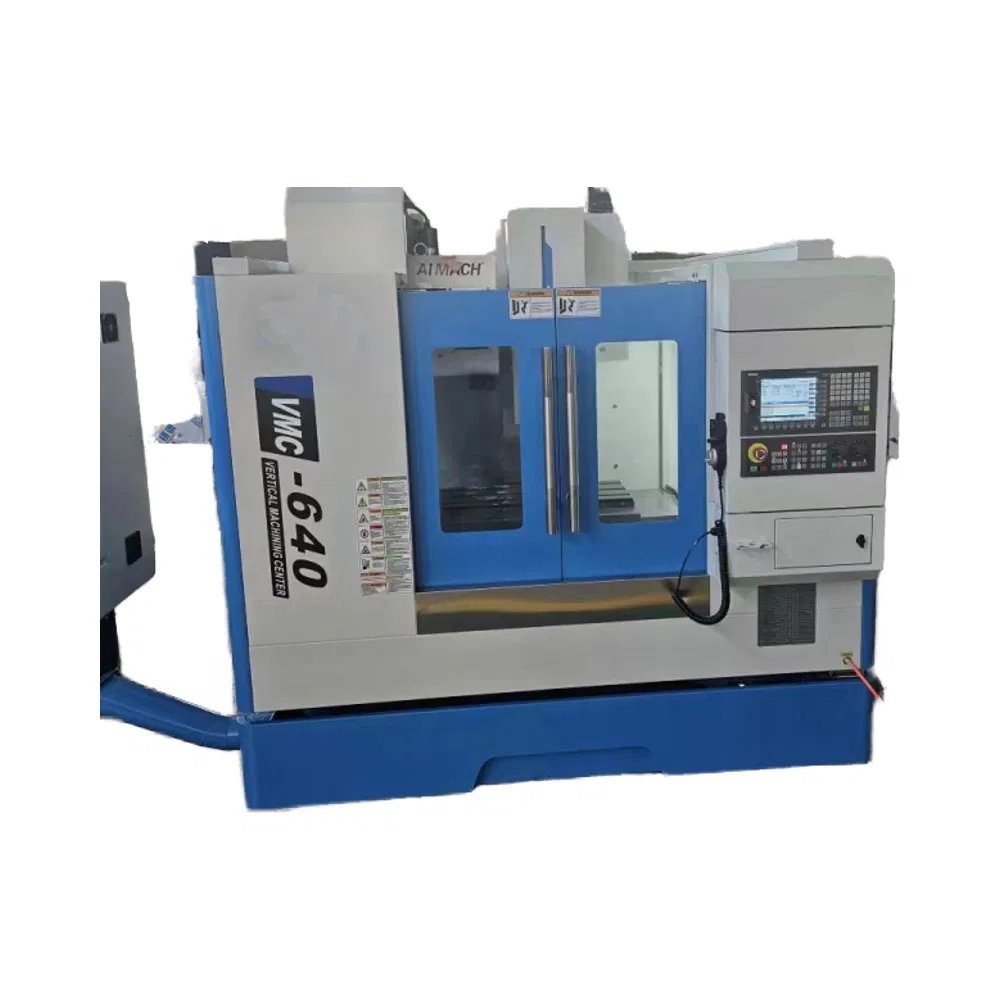

Centro de Fresadora Vertical de Precisión para Uso Industrial

VMC640/XH7132 Centro de mecanizado CNC

Tamaño de la tabla de 800×320 mm
Recorrido de la Mesa 600×400×450mm
Velocidad de giro 8000prm

Característica Principal: El eje de alimentación del centro de mecanizado para X, Y, de control de la coordenada Z, el husillo servomotor powered revista, capacidad de 16. Puede lograr una variedad de disc-tipo, tipo placa, shell, Cam, el molde y otras piezas complejas en una sola instalación, completar el taladrado, fresado y el procesamiento de una variedad de procesos, aburrida, ampliar, escariado, tocando, etc. Adecuado para muchas variedades, la pequeña producción por lotes de complejos, de alta precisión de mecanizado de piezas para mostrar mejor su superioridad.

Información Básica

No. de Modelo.VMC640/XH7132A

AplicaciónMetal

El uso del procesoMáquina de Herramienta CNC de Corte de Metal

Método MovimientoControl de Contorno

Método de ControlControl de Lazo Cerrado

Control NuméricoCNC / MNC

Precisión Procesamiento0,01 ~ 0,02 (mm)

Clasificación RendimientoMáquina-Herramienta CNC de Gama Alta

CertificaciónCE, ISO

CondiciónNueva

Gama de husillo60-8000 r.p.m velocidad

Tamaño de la tabla800X320

Tiempo mínimo de herram.cambio(s) 6

Cargador de herramientascapacidad 16, 20, 24

Tabla de viaje (Z)450 mm

Posicionamientoexactitud 0.005

Peso bruto único2800 kg

Dimensión(L*W*H)225X195X240 cm

Conicidad del husilloBT40

Tabla de viaje (Y)400 mm

Mesa de viaje (X)600 mm

Velocidad avance rápida1-10 mm/Min

Repetibilidad (X/Y/Z)0.005 (mm)

Carga máxima mesa2000 kg

Potencia3,7 kw

OrigenJiangsu, China

Código del HS8457101000

Capacidad Producción30 juegos por mes

Especificaciones Técnicas

Modelo	XH7132/VMC640 (GSK980sistema MDI)
Parámetros de viaje de 3 ejes
Desplazamiento del eje X	600 mm
Desplazamiento del eje Y	400 mm
Desplazamiento del eje Z	450 mm
Z/X/Y el par motor	8/8/15 Nm
El husillo se enfrentan a la mesa la distancia	80-530 mm
Distancia entre el centro de la mangueta y superficie de guía	350 mm
Parámetros de la mesa de trabajo
Tamaño de la mesa de trabajo	800×320 mm
Carga máxima de la mesa de trabajo	400 kg
Ranura en T	3×16×110 mm
Parámetros de la alimentación
X/Y/tasa de movimiento rápido del eje Z	24/24/16 m/min
Alimentar a la velocidad de movimiento X, Y y Z	1-10 m/min
Parámetros del Husillo
Conexión del eje principal	Correa
Cono de husillo	BT40-120
Rango de velocidad de giro	8000 rpm (Opcional: 10000)
Potencia del motor del husillo	3.7 KW (Opcional: 5.5 KW)
Parámetros del ATC (Cambiador Automático de Herramientas)
Capacidad de la ATC	12 cant.
El máximo tamaño de la herramienta	Φ92 mm (herramienta desde una distancia)
El máximo peso de la herramienta	5 kg
Precisión
Error admisible vertical del eje del husillo al plano de la mesa	≤0,02 mm
La precisión de posicionamiento	0,02 mm
Repite la precisión de posicionamiento	0,01 mm
Dimensiones y Peso
Tamaño de la máquina	2600×1950×2400 mm
El peso	2800 kg
Principales proveedores de componentes
El grupo de husillo/Distribución polea	Taiwán Danquan
Tornillo de avance de los rodamientos (clase P4)	Alemania FAG / Japón NACHI
Carril-guía lineal	Taiwán Shangyin Yintai / X30mm S30mm Z30mm
Cambiador automático de herramientas	Dasu, Taiwán
Husillo de bolas F4016 (grado C3)	Haerbin China
La bomba de lubricante	Hegu interno / Baoteng
Bomba de refrigeración	Zhehong interno / Nuoke
Elemento neumático principal	Taiwán Airtac
Principales componentes eléctricos	Francia Schneider

Configuración del Sistema

🛠️ Configuración Estándar

Sistema GSK980 MDI
Cambiador de herramientas de 16T tipo embudo
Husillo de Taiwán BT40/120/8000
Carcasa completa de protección para la máquina
Sistema de lubricación central automática con alarma
Unidad de refrigeración del husillo
Portaherramientas y perno de tracción (tire de la stud)
Luz de trabajo incorporada

⚙️ Configuración Opcional

Sistemas CNC FANUC 0i-MF / SIEMENS 808D
Cambiador de herramientas tipo brazo
Transportador de virutas tipo tornillo
Carro para virutas

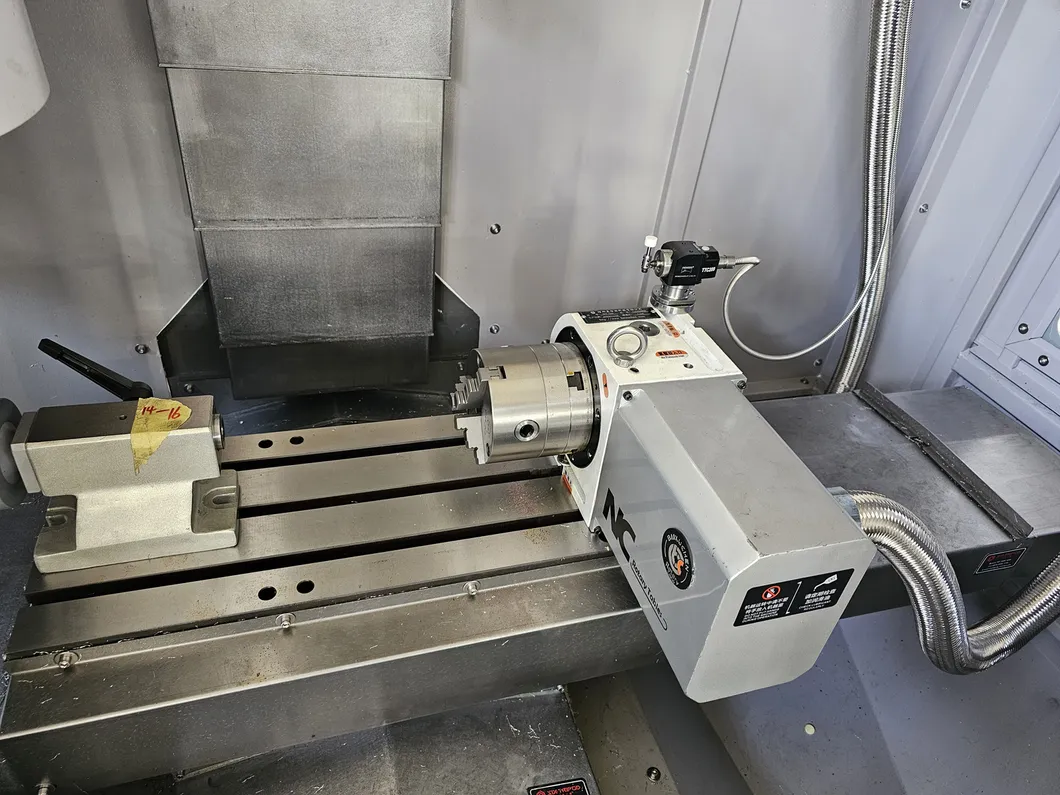

Configuración de 4º o 5º eje
Set de herramientas Metrol
Transformador adaptado a la fuente de alimentación local

Embalaje y Envío

Proceso de embalaje y transporte seguro de la máquina de fresado vertical

Control de Calidad y Servicios Técnicos

Verificación de componentes y estructura de la máquina

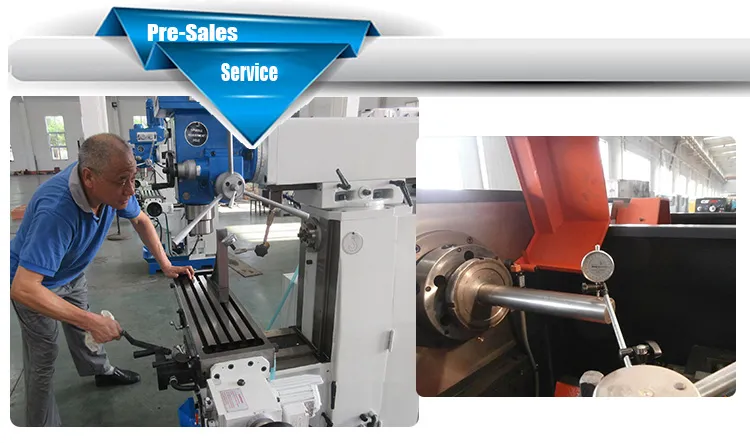

Área de pruebas del centro de mecanizado CNC

📋 Proceso de Negociación y Soporte

Inspección de calidad: Cada máquina se inspecciona minuciosamente bajo condiciones de funcionamiento reales antes de salir de la fábrica.

Atención al cliente: Brindamos servicio de consultoría rápida para todas sus consultas técnicas y soporte para ensayos de muestras.

Servicio Post-Venta: Ofrecemos capacitación integral sobre la instalación del equipo y su adecuado manejo operativo.

Garantía: Garantía estándar de un año bajo condiciones normales de trabajo (excluyendo consumibles y piezas de desgaste).

Logística de entrega de centros de fresado

Garantía de calidad de componentes y ensamble

Catálogo de Maquinaria Relacionada

Gama de modelos adicionales de fresadoras y rectificadoras

Equipos industriales y tornos de precisión relacionados

Preguntas Frecuentes (FAQ)

❓ 1. ¿Cuál es el tamaño de la mesa de trabajo y los recorridos en el modelo VMC640/XH7132?

El centro de mecanizado cuenta con una mesa de trabajo de 800×320 mm y ofrece unos recorridos de corte eficientes de 600 mm en el eje X, 400 mm en el eje Y y 450 mm en el eje Z.

❓ 2. ¿Qué velocidad y potencia ofrece el husillo de esta máquina CNC?

Dispone de una velocidad estándar del husillo de 8000 rpm (con opción a 10000 rpm) impulsado por un motor principal de 3.7 kW (con opción de actualización a 5.5 kW) acoplado mediante correa BT40.

❓ 3. ¿Qué sistemas de control CNC se pueden integrar?

De manera estándar viene configurado con el sistema GSK980 MDI. No obstante, para ajustarse a los estándares de producción internacionales, es compatible opcionalmente con controladores avanzados de las marcas FANUC 0i-MF y SIEMENS 808D.

❓ 4. ¿Cuál es la capacidad máxima de carga de la mesa de trabajo?

La mesa está diseñada y optimizada estructuralmente para soportar una carga estática y dinámica máxima de hasta 400 kg (y hasta 2000 kg para las bases estructurales de la mesa de alta resistencia según el diseño final).

❓ 5. ¿Qué nivel de precisión de posicionamiento ofrece este centro de mecanizado vertical?

La precisión de procesamiento se ubica entre 0.01 y 0.02 mm, alcanzando una precisión de posicionamiento fina de 0.02 mm y una repetibilidad de posicionamiento de 0.01 mm (0.005 mm de error de repetibilidad bajo estándares controlados en los ejes X/Y/Z).

❓ 6. ¿Qué tipos de procesos de mecanizado se pueden realizar con este equipo?

Es óptimo para trabajar sobre metales, permitiendo realizar operaciones complejas de fresado, taladrado, mandrinado, escariado y roscado. Es ideal para la fabricación de moldes, levas, carcasas, piezas de discos y componentes de placas en series medianas o pequeñas.
